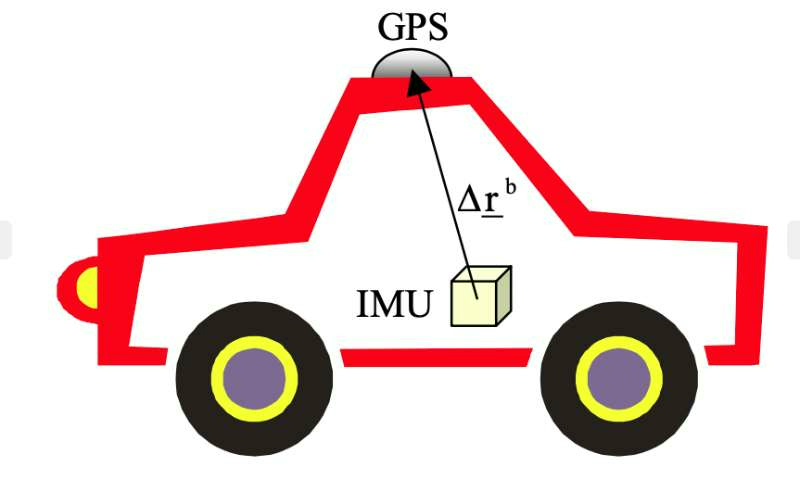

自动驾驶多传感器联合标定系列之IMU到车体坐标系的标定工程 ， 本商品在已知GNSS/GPS到车体坐标系的外参前提下，根据GNSS/GPS的定位信息与IMU信息完成IMU到GNSS/GPS 的外参标定，并进一步获得IMU到车体坐标系的外参标定 本商品提供两种标定模式：车辆直线运动及自由运动，这两种模式下的注释工程
一、工程环境基础
本工程的运行与编译依赖Ubuntu操作系统，所有操作均需在Ubuntu环境下执行，核心依赖包括第三方库安装、基础编译工具配置，最终实现IMU（惯性测量单元）到车体坐标系的标定功能。工程的核心产出是可执行文件与标定结果文件，通过指定算法类型和数据路径完成标定任务。
二、基础工具安装（编译前准备）
在安装第三方库前，需先配置Ubuntu环境的基础编译与操作工具，包括vim（文本编辑工具）、cmake（编译构建工具）、git（代码版本管理工具）、gcc/g++（C/C++编译器），具体安装指令如下：
- 安装
vim与cmake：bash
sudo apt-get install vim cmake
-vim用于后续可能的代码编辑或配置文件修改；
-cmake是工程编译的核心工具，负责生成Makefile，支撑后续编译流程。 - 安装
git：bash
sudo apt-get install git
- 用于拉取工程代码（若工程代码通过Git仓库管理），或后续版本控制操作。 - 安装
gcc与g++：bash
sudo apt-get install gcc g++
- 作为C/C++语言的编译器，是工程源码编译为可执行文件的核心依赖，需确保版本兼容性（推荐GCC 7.0及以上）。
三、第三方库安装（工程核心依赖）
工程运行依赖Boost、Eigen3.3.7、PCL三类第三方库，三者分别提供数值计算、矩阵运算、点云处理能力，是IMU到车体标定算法的基础支撑，具体安装步骤如下：
3.1 Boost库安装
Boost库是C++通用库，提供容器、算法、多线程等基础功能，工程采用指令直接安装方式，操作简单且兼容性强：
sudo apt install libboost-all-dev- 安装后无需额外配置路径，系统会自动将库文件与头文件放入默认搜索路径（如
/usr/lib、/usr/include），编译时可直接调用。
3.2 Eigen3.3.7库安装（推荐源码安装）
Eigen是线性代数库，核心用于矩阵运算、向量计算，是标定算法中姿态解算、误差计算的关键依赖，需通过源码安装确保版本为3.3.7（版本兼容性对算法精度至关重要）：
- 解压缩安装包：将下载的Eigen3.3.7源码压缩包（如
eigen-git-mirror.tar.gz）解压至任意目录，得到源码文件夹eigen-git-mirror； - 编译与安装：进入源码目录，通过
cmake生成编译文件，执行安装指令：bash
cd eigen-git-mirror # 进入源码根目录
mkdir build # 创建编译目录（避免污染源码）
cd build # 进入编译目录
cmake .. # 生成Makefile，..表示上级目录（源码根目录）
sudo make install # 执行安装，将头文件与库文件安装到系统默认路径 - 头文件移动（关键步骤）：Eigen安装后，头文件默认路径为
/usr/local/include/eigen3/，但工程编译时需从/usr/local/include/直接引用，因此需执行移动指令：bash
sudo cp -r /usr/local/include/eigen3/Eigen /usr/local/include
--r参数表示递归复制，确保Eigen目录下所有头文件完整迁移，避免编译时出现“头文件找不到”的错误。
3.3 PCL库安装
PCL（点云库）提供点云处理、几何计算能力，支撑标定过程中数据预处理与特征提取，工程推荐参考指定博客完成安装，确保版本适配与功能完整性：
- 参考链接：https://blog.csdn.net/qq42257666/article/details/124574029
-
- 说明：该博客提供Ubuntu环境下PCL库的完整安装流程（含依赖库配置、源码编译、环境变量设置），需严格按照步骤执行，避免因依赖缺失导致安装失败。
四、Imu2Car工程编译（生成可执行文件）
完成基础工具与第三方库安装后，进入Imu2Car工程源码目录，通过cmake与make指令编译工程，最终生成可执行文件，具体步骤如下：
- 进入工程目录：假设工程源码文件夹名为
Imu2Car，通过cd指令进入：bash
cd Imu2Car - 创建编译目录：为避免编译文件污染源码目录，创建
build子目录：bash
mkdir build - 进入编译目录：
bash
cd build - 生成Makefile：通过
cmake解析工程根目录的CMakeLists.txt（工程编译配置文件），生成Makefile：bash
cmake ..
- 若执行过程中提示“找不到Boost/Eigen/PCL库”，需检查对应库的安装路径是否正确，或通过cmake -DCMAKEINCLUDEPATH、cmake -DCMAKELIBRARYPATH指定库路径。 - 执行编译：通过
make -j指令多线程编译（-j后可加数字指定线程数，如make -j4表示4线程编译，速度更快）：bash
make -j - 编译结果：编译成功后，工程根目录的
bin文件夹中会生成可执行文件runimuheading——该文件是Imu2Car工程的核心执行入口，用于后续标定任务。
五、Imu2Car工程运行（执行标定任务）
5.1 运行指令格式
进入Imu2Car工程根目录，通过./bin/runimuheading调用可执行文件，指令需传入两个核心参数：算法类型id与离线数据文件夹路径，格式如下：
cd Imu2Car # 进入工程根目录（必须在此目录执行，确保路径正确）
./bin/run_imu_heading 算法类型id 离线录制好的数据文件夹路径5.2 关键参数说明
5.2.1 算法类型id（仅两种可选）
工程仅支持两种标定算法，通过id区分，核心差异在于可标定的角度误差维度：
- id=1：直线矫正：仅能标定IMU与车体坐标系之间的yaw偏航角误差，适用于车辆可稳定直线行驶、仅需修正航向偏差的场景；
- id=2：自由运动矫正：可同时标定roll翻滚角、pitch俯仰角、yaw偏航角三个角度的误差，适用于车辆运动轨迹复杂（如包含转向、坡道行驶）、需全面修正姿态偏差的场景。
5.2.2 离线数据文件夹路径
需传入存储“离线录制好的标定数据”的文件夹路径（相对路径或绝对路径均可），数据需满足工程预设的格式要求（如包含IMU原始数据、车体运动数据等，具体格式需参考工程文档，当前文件未明确，暂以“离线录制好的数据”为准）。
5.3 运行示例
假设离线数据存储在工程根目录的data文件夹中，若需执行“自由运动矫正”（算法类型id=2），指令如下：
cd Imu2Car
./bin/run_imu_heading 2 ./data- 若需执行“直线矫正”（算法类型id=1），指令如下：
cd Imu2Car
./bin/run_imu_heading 1 ./data5.4 运行结果输出
运行成功后，工程会在“离线数据文件夹路径”下的calibration子文件夹中，生成标定结果文件imu_heading.csv——该文件是标定任务的核心产出，包含IMU与车体坐标系之间各角度的误差数据，可通过文本编辑器（如vim、Excel）打开查看，直接获取roll、pitch、yaw角度的偏差值（具体字段格式当前文件未明确，以实际生成的CSV内容为准）。
六、核心功能总结
Imu2Car工程的核心目标是实现IMU到车体坐标系的角度误差标定，通过“安装依赖→编译工程→执行标定”的流程，最终输出角度误差结果。工程的核心特点的是：
- 依赖明确：严格依赖Ubuntu系统与Boost/Eigen3.3.7/PCL库，需按步骤安装确保兼容性；
- 算法可选：提供两种标定算法，分别适配“直线行驶”与“自由运动”场景，覆盖不同标定需求；
- 结果直观：标定结果以CSV文件形式输出，便于后续分析与使用，无复杂结果解析成本。
自动驾驶多传感器联合标定系列之IMU到车体坐标系的标定工程 ， 本商品在已知GNSS/GPS到车体坐标系的外参前提下，根据GNSS/GPS的定位信息与IMU信息完成IMU到GNSS/GPS 的外参标定，并进一步获得IMU到车体坐标系的外参标定 本商品提供两种标定模式：车辆直线运动及自由运动，这两种模式下的注释工程
