在电机领域，正向设计与协同仿真犹如两把利刃，助力我们打造更高效、性能更卓越的电机。今天就来深入探讨一下电机的正向设计流程以及与之紧密相关的各项关键分析。

电机的正向设计流程

电机正向设计可不是一蹴而就的事儿，它像一场精心规划的旅程，包含多个重要阶段。首先是需求分析，就好比你要建一栋房子，得先清楚这房子要给谁住，有什么功能要求。对于电机来说，就是明确它的应用场景、功率需求、转速范围等。比如，设计一款电动汽车用电机，就得考虑车辆的行驶速度要求、扭矩需求，以此确定电机的基本参数。

接着是概念设计，这时候就要在脑海里勾勒出电机的大致模样，选择合适的电机类型，像感应电机、永磁同步电机等，还要初步规划定子、转子的结构。代码示例（Python 伪代码，用于简单记录电机类型选择）：

motor_type = ""
if application == "electric_vehicle":
    motor_type = "permanent_magnet_synchronous_motor"
else:
    motor_type = "induction_motor"

这段代码根据不同的应用场景，简单地选择了不同类型的电机。在实际设计中，这只是一个开始，还需要更多的参数计算和考量。

之后是详细设计，这个阶段就像精雕细琢，要精确计算电机的电磁参数、尺寸参数等，确保电机性能满足要求。比如计算定子绕组匝数、线径等。

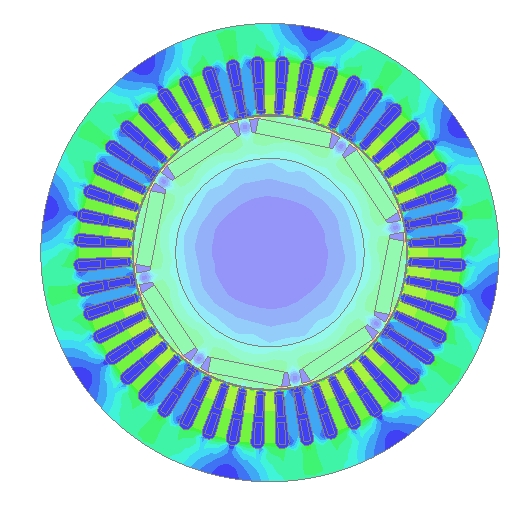

定子电枢瞬态磁场分析

定子电枢的瞬态磁场分析对于了解电机在运行过程中的磁场变化至关重要。在 Ansys 软件（这里的 Ansys023 版本应该也具备相关强大功能）中，我们可以建立定子的模型，设置好材料属性、绕组电流等参数。

以一个简单的二维定子模型为例，在 Ansys Maxwell 中设置电流激励：

-- Ansys APDL 代码片段，设置电流激励
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,PERX,1,,1
MPDATA,MURX,1,,1
ET,1,PLANE13
KEYOPT,1,3,2
KEYOPT,1,9,1
SECTYPE,1,SOLID,RECT
SECOFFSET,0
SECWRITE
BLC4,0,0,10,10
CSYS,0
ESIZE,1,0
AMESH,ALL
BF,ALL,JZ,10

这段代码定义了材料属性，创建了二维平面单元，绘制了定子模型并施加了电流激励。通过这样的设置，我们可以分析定子电枢在瞬态过程中磁场的分布、强度变化等，这些数据对于评估电机的性能，如转矩脉动等有着重要意义。

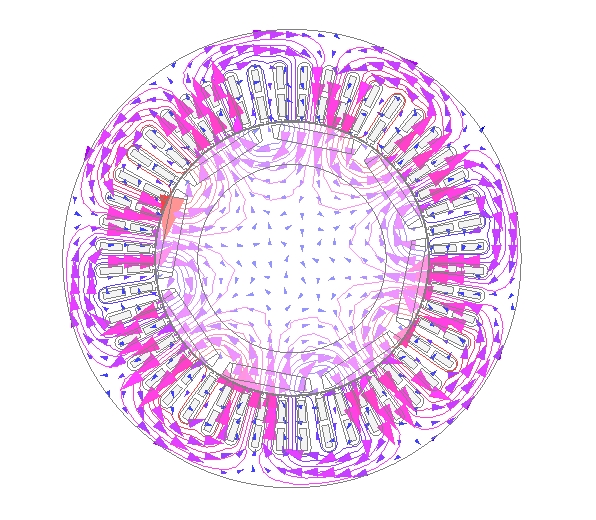

转子永磁体激励瞬态磁场分析

转子永磁体是电机产生磁场的关键部分。对其激励的瞬态磁场分析能让我们了解永磁体在电机运行时的磁场特性。同样在 Ansys 中，建立转子永磁体模型，考虑永磁体的剩磁、矫顽力等特性。

电机的正向设计与协同仿真 包含电机的正向设计流程、定子电枢瞬态磁场分析、转子永磁体激励瞬态磁场分析、转子拓扑结构分析、整数槽抑制磁钢涡流损耗的分析、风摩损耗分析 Ansys023

代码片段（假设使用 Python 结合 Ansys 相关接口设置永磁体属性）：

import ansys.api as api
magnet = api.create_magnet()
magnet.set_remnant_flux(1.2)
magnet.set_coercivity(800e3)

这里简单设置了永磁体的剩磁和矫顽力。通过对转子永磁体激励瞬态磁场的分析，我们能知道磁场如何穿过气隙与定子相互作用，进而影响电机的输出性能。

转子拓扑结构分析

转子拓扑结构对电机性能有着深远影响。不同的拓扑结构，比如表面式、内置式等，会导致电机的磁场分布、电感特性等不同。在分析时，我们可以通过改变转子拓扑结构的参数，观察电机性能的变化。

以表面式永磁转子为例，在 Ansys 中修改其磁极形状参数，分析对磁场和转矩的影响。代码示例（假设 Ansys 提供了修改磁极形状参数的接口函数）：

rotor = api.get_rotor()
rotor.set_pole_shape("arc", radius = 0.02)

这样改变了磁极形状为弧形，并设置了半径参数。通过分析不同拓扑结构下电机的性能，我们可以找到最适合特定应用的转子设计。

整数槽抑制磁钢涡流损耗的分析

在电机运行时，磁钢中的涡流损耗会降低电机效率。整数槽绕组设计在抑制磁钢涡流损耗方面有着独特作用。我们可以通过有限元分析，对比不同槽数、绕组排列方式下磁钢的涡流损耗。

在 Ansys 中，可以这样设置分析参数（假设的代码片段，用于设置分析类型为涡流损耗分析）：

analysis = api.create_analysis("eddy_current_loss")
analysis.set_component("magnet")

通过分析，我们可以找到最优的整数槽设计方案，有效降低磁钢涡流损耗，提升电机效率。

风摩损耗分析

风摩损耗也是电机总损耗的一部分。它与电机的转速、转子形状、通风结构等密切相关。在 Ansys 中，我们可以建立包含通风道的电机模型，模拟空气流动，分析风摩损耗。

代码示例（假设使用 Ansys Fluent 模拟空气流动，设置边界条件）：

-- Ansys Fluent 命令行代码片段
define/boundary - conditions/velocity - inlet
1 inlet - 1 1 10

这里设置了一个速度入口边界条件，通过模拟空气在电机内部的流动，计算风摩损耗。了解风摩损耗有助于我们优化电机的通风结构，降低总损耗。

电机的正向设计与协同仿真涵盖多个复杂且关键的环节，从设计流程到各项分析，每一步都紧密相连，共同为打造高性能电机奠定基础。通过合理运用工具和代码实现各种分析，我们能更深入地理解电机性能，不断优化设计。
