车辆行驶控制运动学模型的matlab建模与仿真 1.功能介绍 车辆行驶控制运动学模型的matlab建模与仿真,仿真输出车辆动态行驶过程. 2.使用版本 matlab2022a 3.本作品包含内容 项目工程源文件/完整中文注释，程序操作方法视频(包含程序部分简要讲解)， 仿真测试效果截图

踩下油门转动方向盘的时候，你有没有好奇过车辆究竟是怎么在计算机里被「开动」的？今天咱们用Matlab亲手搭建一个能撒欢跑的车辆运动学模型。不需要复杂的动力学参数，只要抓住方向盘转角δ和前轮转速v这两个关键输入，就能让小车在屏幕上画出漂移轨迹。

先说说这个自行车模型的核心逻辑。别看名字叫自行车模型，其实它抓住了四轮车辆转向的本质——把四个轮子简化成前后两个虚拟轮子。当方向盘转动时，前轮转角δ会直接影响车辆的运动方向。这时候车辆的姿态变化可以用三个状态量来描述：x坐标、y坐标和航向角θ。

% 状态变量初始化
state = [0; 0; 0]; % [x, y, θ]
delta = 0;          % 前轮转角
v = 5;             % 车速(m/s)
L = 2.5;           % 轴距(m)
dt = 0.1;          % 时间步长

这段初始化代码里藏着几个重要参数：轴距L相当于车辆前轮到后轮的距离，直接影响转弯半径；时间步长dt控制着仿真的精细程度，0.1秒的步长既能保证实时性又不会损失太多精度。注意这里车速v直接取固定值，实际可以接入油门控制信号。

接下来是模型的核心方程，也就是传说中的运动学微分方程：

function state = updateState(state, delta, v, L, dt)
    beta = atan(0.5*tan(delta)); % 考虑转向几何关系
    dxdt = v * cos(state(3) + beta);
    dydt = v * sin(state(3) + beta);
    dtheta_dt = (v / L) * sin(beta);
    state = state + [dxdt; dydt; dtheta_dt] * dt;
end

这里的beta变量处理了转向时前后轮轨迹的几何关系，相当于给航向角θ加了个修正项。注意微分方程更新时的顺序——先计算速度分量再乘以时间步长，这种前向欧拉法虽然简单但足够应付大多数运动学仿真场景。

车辆行驶控制运动学模型的matlab建模与仿真 1.功能介绍 车辆行驶控制运动学模型的matlab建模与仿真,仿真输出车辆动态行驶过程. 2.使用版本 matlab2022a 3.本作品包含内容 项目工程源文件/完整中文注释，程序操作方法视频(包含程序部分简要讲解)， 仿真测试效果截图

为了让小车动起来，主循环里需要不断更新状态并记录轨迹。这里有个实用小技巧：用comet函数实现实时动画效果。

figure;
x_history = [];
y_history = [];
for t = 0:dt:10
    % 这里可以加入转向控制逻辑
    if t < 3
        delta = deg2rad(0);
    elseif t < 6
        delta = deg2rad(15);
    else
        delta = deg2rad(-10);
    end

    state = updateState(state, delta, v, L, dt);
    x_history(end+1) = state(1);
    y_history(end+1) = state(2);

    comet(x_history, y_history);
    drawnow;
end

这段代码演示了三种驾驶状态：前3秒直行，4-6秒右转，最后阶段左转。comet函数像拖尾彗星一样实时绘制行驶轨迹，比单纯plot动态曲线更直观。想要更酷的视觉效果？试试把车辆画成矩形框，再叠加航向箭头。

参数调优是仿真的精髓所在。当发现车辆转弯半径过大时，可以适当减小轴距L；如果轨迹出现锯齿状抖动，不妨把时间步长dt从0.1降到0.05。记得车速v和转角δ要合理搭配——高速过弯时可能会出现模型失真的情况，这时候就该考虑换动力学模型了。

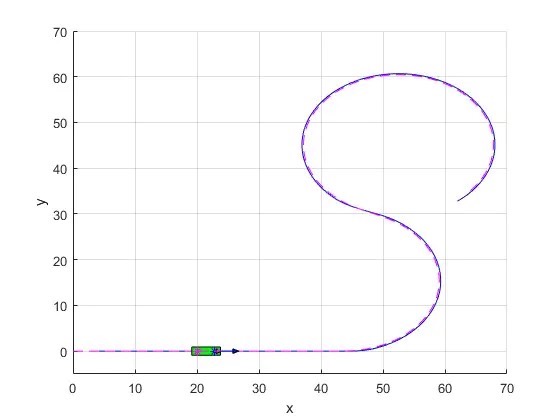

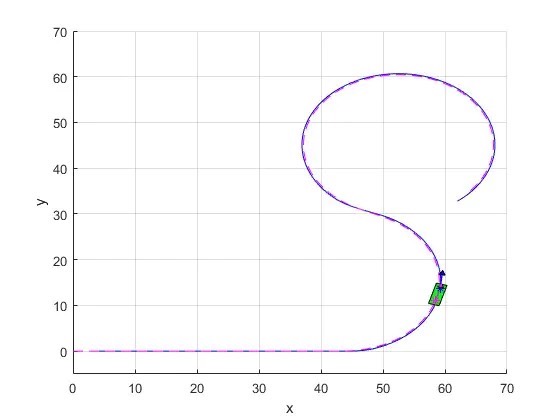

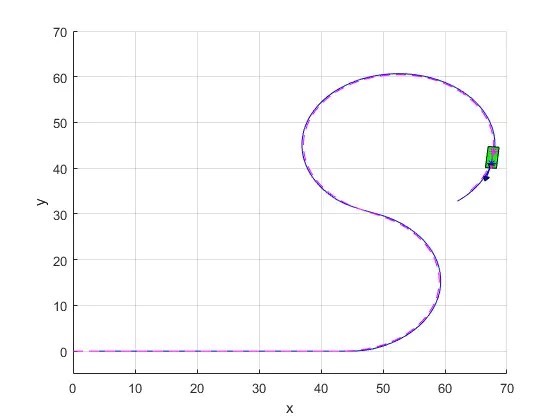

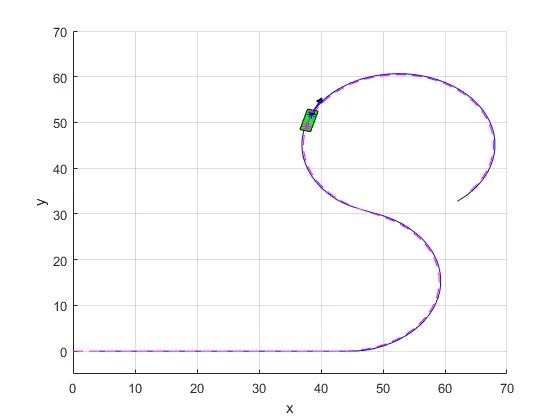

最终得到的仿真结果应该呈现平滑的连续轨迹，通过改变输入信号可以复现麋鹿测试、8字绕桩等典型工况。工程文件中还包含了一个预设的蛇形绕桩场景，能看到车辆像游龙一样在桩桶间穿梭。

（需要完整源码和操作演示的朋友，在项目文件的video_demo子目录下有带解说的操作视频，记得把Matlab更新到2020b以上版本避免兼容性问题）
