基于STM32的智能语音台灯设计与实现

摘要

随着嵌入式技术、物联网技术和语音识别技术的快速发展，智能照明设备逐渐走进人们的日常生活，成为提升生活便捷性和舒适性的重要载体。传统台灯功能单一，多采用手动开关和固定亮度设计，缺乏智能化调控能力，无法满足用户在不同场景下的使用需求，且操作繁琐、能耗较高，难以适配现代简约、智能便捷的生活理念。

本文设计并实现了一套基于STM32F103C8T6单片机的智能语音台灯，整合智能模式、按键模式、远程模式和语音模式四大核心工作模式，实现人体感应开关、光线自动调节、按键控制、运行时间记录、OLED显示、手机APP远程控制及语音唤醒与控制等功能，构建了完整的智能台灯控制架构。系统以STM32F103C8T6为核心控制单元，搭载人体红外传感器、光敏传感器、LED灯组、OLED显示屏、语音识别模块、WiFi模块及按键模块，通过多模块协同工作，实现台灯的智能化、多元化控制，兼顾便捷性、节能性和实用性。

本文详细阐述了系统的总体设计方案、硬件电路设计、软件程序开发、手机APP对接及系统调试过程，通过实际测试验证系统的性能。测试结果表明，该系统各模式切换流畅，智能模式可精准感应人体存在并根据环境亮度自动调节LED亮度；按键模式可实现LED开关控制和运行时间记录，OLED显示屏能清晰显示相关参数；远程模式可通过手机APP实现远程开关和亮度调节；语音模式可快速唤醒并响应语音指令，控制精准可靠。该系统成本适中、操作便捷、能耗较低，能够有效满足用户多样化的使用需求，具有良好的实际应用价值和推广前景。

关键词：STM32；智能台灯；语音控制；远程控制；人体感应；光线调节

第一章 绪论

1.1 研究背景与意义

在智能化时代的浪潮下，嵌入式技术、物联网技术、语音识别技术的深度融合，推动了传统家电向智能化、便捷化、个性化方向转型。台灯作为人们日常生活、学习和工作中不可或缺的照明设备，其功能和体验直接影响用户的使用感受。传统台灯多采用机械开关或简单按键控制，亮度固定或需手动调节，缺乏智能感应和自动调控能力，存在诸多痛点：无人时持续照明造成能源浪费，环境光线变化时无法自动适配亮度导致视觉疲劳，操作繁琐且无法实现远程管控，难以满足现代用户对便捷性、节能性和个性化的需求。

近年来，随着人们生活品质的提升和节能意识的增强，智能台灯逐渐成为市场热点。智能台灯通过整合各类传感器和控制模块，实现人体感应、光线自动调节、语音控制、远程控制等功能，能够有效解决传统台灯的不足：人体感应功能可实现人来灯亮、人走灯灭，节约能源；光线自动调节功能可根据环境亮度适配最佳照明亮度，保护视力；语音控制和远程控制功能可实现无接触、远距离操作，提升使用便捷性。

STM32系列单片机具有高性能、低功耗、性价比高、外设丰富等优势，广泛应用于嵌入式智能设备开发领域。本文基于STM32F103C8T6单片机设计智能语音台灯，整合四大工作模式，实现多元化、智能化控制，对于提升照明设备的智能化水平、改善用户使用体验、推动智能照明产业的普及具有重要的理论意义和实际应用价值。

1.2 国内外研究现状

国外智能照明产业发展起步较早，技术已相对成熟，形成了完善的产业链和产品体系。欧美、日本等发达国家推出了多种高端智能台灯产品，如美国某品牌智能台灯，支持语音控制、光线自动调节、人体感应等功能，可通过手机APP实现远程管控和参数设置，注重用户体验和护眼功能，采用先进的光线调节算法，能够根据环境光线和用户需求精准适配亮度；日本的智能台灯则更注重节能和人性化设计，融入人体工学理念，结合光敏传感器和人体红外传感器，实现自动启停和亮度调节，同时具备定时、护眼提醒等功能，适配不同人群的使用需求。这些产品功能完善、体验优良，但价格较高，且部分产品的语音识别适配性较差，难以适应国内用户的语言习惯。

国内智能台灯产业近年来发展迅猛，随着物联网技术的普及和政策的支持，越来越多的企业和科研机构投入到智能台灯领域的研究和产品开发中。国内现有智能台灯产品主要分为两类：一类是中高端智能台灯，整合语音控制、远程控制、光线调节、人体感应等多种功能，支持手机APP管控，价格适中，适合普通家庭和学生使用；另一类是简易智能台灯，仅具备单一的光线调节或人体感应功能，价格低廉，但功能单一，缺乏多元化控制能力，无法满足用户的个性化需求。

目前国内智能台灯仍存在一些不足：部分产品语音识别准确率较低，易受环境噪音干扰，唤醒响应延迟；部分产品的光线调节精度不足，无法实现平滑调节；部分产品仅支持单一控制模式，灵活性较差；此外，部分产品与手机APP的对接不够流畅，远程控制响应延迟，操作复杂。本文设计的基于STM32的智能语音台灯，整合四大工作模式，优化语音识别算法和光线调节机制，提升系统的稳定性和可靠性，能够有效弥补现有产品的不足。

1.3 研究内容与目标

1.3.1 研究内容

本文主要围绕基于STM32的智能语音台灯的设计与实现展开研究，具体研究内容如下：

1. 系统总体方案设计：明确系统的四大工作模式和核心功能需求，确定系统的总体架构，划分硬件模块和软件模块，制定系统的设计原则和技术路线，实现智能控制、按键控制、远程控制、语音控制等功能的整合。

2. 硬件电路设计：以STM32F103C8T6为核心，设计主控模块电路；选型并设计人体红外传感器、光敏传感器、LED灯组、OLED显示模块、语音识别模块、WiFi模块、按键模块等硬件电路，完成硬件焊接与组装。

3. 软件程序开发：基于Keil MDK开发环境，采用C语言编写系统软件，实现传感器数据采集与处理、LED亮度调节、OLED显示驱动、按键控制、运行时间记录、语音唤醒与识别、WiFi通信、手机APP对接、模式切换等功能，确保各模式协同工作。

4. 手机APP对接与调试：完成系统与手机APP的对接，开发APP控制界面，实现远程开关控制、亮度调节、模式切换等功能；调试APP与系统的通信稳定性，确保远程控制指令准确响应。

5. 系统调试与性能测试：对硬件电路进行调试，确保各模块正常工作；对软件程序进行调试，解决程序中的逻辑错误；对系统的各项功能和性能进行测试，验证人体感应精度、光线调节精度、语音识别准确率、远程控制可靠性等，优化系统性能。

1.3.2 研究目标

本文的研究目标是设计并实现一套基于STM32的智能语音台灯，具体目标如下：

1. 实现核心功能：完成四大工作模式（智能模式、按键模式、远程模式、语音模式）的设计与实现；实现人体感应开关、环境光线检测与亮度自动调节、按键控制与运行时间记录、OLED参数显示、手机APP远程控制、语音唤醒与语音控制等功能。

2. 保证系统性能：人体感应精准，感应距离和灵敏度可调节，人来灯亮、人走灯灭响应及时；光线调节平滑，精度高，可根据环境亮度自动适配最佳亮度；语音识别准确率高，抗干扰能力强，唤醒响应迅速，指令执行准确；远程通信稳定，数据传输延迟低，远程控制响应及时；系统运行稳定，无明显故障，连续运行时间长。

3. 提升实用性：系统操作简便，支持模式灵活切换；OLED屏幕显示清晰，便于用户查看当前模式、环境光线、LED亮度等参数；手机APP界面简洁，易于操作，支持远程管控；语音控制无需接触，操作便捷；硬件成本适中，结构紧凑，便于携带和使用，能够适应家庭、书房、宿舍等不同场景。

1.4 论文结构安排

本文共分为6章，具体结构安排如下：

第一章为绪论，阐述本文的研究背景与意义、国内外研究现状、研究内容与目标及论文结构安排。

第二章为系统相关技术基础，介绍STM32单片机、人体红外感应技术、光敏传感技术、LED驱动技术、OLED显示技术、语音识别技术、WiFi通信技术及手机APP开发相关技术，为系统设计提供理论支撑。

第三章为系统总体设计，明确系统功能需求，设计系统总体架构，划分硬件模块和软件模块，制定系统设计方案、控制逻辑和技术路线。

第四章为系统硬件设计，详细阐述各硬件模块的选型、电路设计及硬件组装过程。

第五章为系统软件设计，详细阐述软件总体架构、各模块程序设计、语音识别程序、WiFi通信程序、手机APP对接程序的开发过程。

第六章为系统调试与性能测试，介绍系统调试过程，对系统各项功能和性能进行测试，分析测试结果，总结系统存在的不足及改进方向。

最后为结论与展望，总结本文的研究成果，对系统的未来发展进行展望。

第二章 系统相关技术基础

2.1 STM32单片机相关技术

2.1.1 STM32F103C8T6简介

本文选用STM32F103C8T6作为系统的核心控制单元，该芯片属于ST公司推出的STM32F1系列单片机，基于ARM Cortex-M3内核，主频最高可达72MHz，具有高性能、低功耗、外设丰富、性价比高的优势，非常适合智能语音台灯的开发。

STM32F103C8T6拥有64KB的Flash存储器和20KB的SRAM，可满足系统程序存储和数据处理的需求；配备了多个通用I/O口、UART串口、SPI接口、I2C接口、ADC接口、PWM接口等外设，便于与传感器、显示模块、执行模块、语音模块、WiFi模块等外设进行连接；支持多种低功耗模式，可有效降低系统功耗，延长台灯的使用寿命，适应长时间使用需求。

2.1.2 STM32开发环境

系统软件开发采用Keil MDK5开发环境，该环境是ARM公司推出的嵌入式开发工具，支持STM32系列单片机的开发，具有强大的代码编辑、编译、调试功能。Keil MDK5集成了ARM Compiler 5编译器，能够对C语言程序进行高效编译，生成可执行文件；配备了调试器，支持在线调试，可实时查看程序运行状态，快速定位并解决程序中的错误。

此外，还需要安装STM32F103C8T6的芯片包，确保开发环境能够识别该芯片，正常进行程序的编译和下载；同时，需安装相关的库函数，简化程序开发流程，提高开发效率，实现各外设的快速驱动和功能开发。

2.2 人体红外感应技术

本文选用HC-SR501人体红外感应模块实现人体存在的检测，该模块基于热释电红外传感器，具有灵敏度高、响应速度快、功耗低、接线简单等优势，适用于智能台灯的人体感应开关功能。

HC-SR501模块的工作电压为5V，检测距离可调节（3-7米），检测角度为110°，输出信号为数字信号（高电平/低电平）。当模块检测到人体移动时，输出高电平；当人体离开检测范围或静止不动一段时间后，输出低电平。模块通过GPIO口与STM32单片机连接，STM32根据模块输出的信号，控制LED灯的开关，实现人来灯亮、人走灯灭的功能。

HC-SR501模块配备了灵敏度调节旋钮和延时调节旋钮，可根据实际使用场景，调节感应灵敏度和延时时间（0.5-5分钟），提升系统的实用性和适应性。

2.3 光敏传感技术

选用LM393光敏电阻模块实现环境光线亮度的检测，该模块由光敏电阻、LM393比较器组成，具有检测精度高、响应速度快、成本低、接线简单等优势，可实时检测周围环境的光线亮度，为LED亮度调节提供数据依据。

LM393光敏电阻模块的工作电压为3.3V-5V，输出信号可分为模拟信号和数字信号，本文选用模拟信号输出，通过ADC接口与STM32单片机连接。光敏电阻的阻值会随着环境光线亮度的变化而变化：光线越亮，阻值越小，模块输出的模拟电压越低；光线越暗，阻值越大，模块输出的模拟电压越高。STM32通过ADC转换将模拟信号转换为数字信号，经过数据处理后，得到环境光线亮度数据，进而控制LED灯的亮度。

2.4 LED驱动技术

系统中的LED灯组采用大功率LED灯珠，通过PWM脉宽调制技术实现亮度调节，PWM技术具有调节精度高、能耗低、亮度调节平滑等优势，能够满足不同环境下的照明需求。

本文选用ULN2003驱动芯片实现LED灯组的驱动，ULN2003是一种高耐压、大电流的达林顿管驱动芯片，工作电压为5V，可直接驱动LED灯组，通过PWM接口与STM32单片机连接。STM32单片机输出不同占空比的PWM信号，控制ULN2003驱动芯片的输出电流，进而调节LED灯组的亮度：占空比越大，LED亮度越高；占空比越小，LED亮度越低。

为了保护LED灯组，在LED灯组的阳极与驱动芯片之间串联一个限流电阻，防止电流过大损坏LED灯珠；同时，在LED灯组两端并联一个二极管，防止电流反向冲击损坏驱动芯片和LED灯珠。

2.5 OLED显示技术

本文选用0.96英寸OLED显示屏作为系统的数据显示设备，该显示屏具有分辨率高、对比度高、响应速度快、功耗低、视角广、自发光等优势，能够清晰、直观地显示台灯的当前工作模式、环境光线亮度、LED当前亮度、运行时间等参数。

0.96英寸OLED显示屏采用I2C通信协议，与STM32单片机的I2C接口连接，接线简单，占用I/O口少。显示屏的分辨率为128×64，可显示字符、数字、图形等信息，通过编写显示驱动程序，可实现数据的实时显示和界面的切换，方便用户现场查看系统状态。

2.6 语音识别技术

本文选用LD3320语音识别模块实现语音唤醒与控制功能，该模块是一款低成本、高性能的语音识别芯片，支持非特定人语音识别，无需训练，可直接识别预设的语音指令，具有识别准确率高、抗干扰能力强、响应速度快、功耗低等优势。

LD3320模块的工作电压为3.3V，通过SPI接口与STM32单片机连接，可实现语音唤醒和语音指令识别。模块支持自定义语音指令，本文预设的语音指令包括：“台灯唤醒”（唤醒指令）、“打开台灯”、“关闭台灯”、“亮度增加”、“亮度减少”、“最大亮度”、“最小亮度”等，用户通过语音指令即可控制台灯的开关和亮度调节。

LD3320模块内置语音处理算法，能够有效过滤环境噪音，提升语音识别准确率，唤醒响应时间小于1秒，指令执行响应时间小于0.5秒，满足用户的使用需求。

2.7 WiFi通信技术

本文选用ESP8266 WiFi模块实现系统与手机APP的远程通信，ESP8266是一款低成本、低功耗的WiFi模块，支持802.11b/g/n协议，具有体积小、通信稳定、功耗低、编程简单等优势，支持UART串口通信，可实现数据的双向传输。

ESP8266模块通过UART串口与STM32单片机连接，实现数据的双向传输：STM32单片机将当前模式、环境光线亮度、LED亮度、运行时间等数据发送给ESP8266模块，ESP8266模块通过WiFi连接到家庭路由器，将数据上传至手机APP；用户通过手机APP发送控制指令（如开关控制、亮度调节、模式切换），指令经路由器、ESP8266模块传输到STM32单片机，实现远程控制。

2.8 手机APP开发技术

本文采用Android Studio开发工具，开发手机APP控制界面，实现智能语音台灯的远程管控。APP采用简洁的设计风格，主要包含首页、控制页面、参数设置页面三个模块：首页显示台灯的当前状态（在线/离线）、环境光线亮度、LED亮度；控制页面实现台灯开关控制、亮度调节、模式切换；参数设置页面实现感应灵敏度、延时时间、语音唤醒灵敏度等参数的调节。

APP通过WiFi与ESP8266模块建立通信，采用TCP/IP协议实现数据的传输，确保通信稳定、数据传输延迟低。APP支持自动连接已配对的台灯设备，用户无需重复配置，操作便捷；同时，APP可记录台灯的运行数据，方便用户查看使用情况。

2.9 本章小结

本章主要介绍了系统设计过程中涉及的相关技术，包括STM32单片机技术、人体红外感应技术、光敏传感技术、LED驱动技术、OLED显示技术、语音识别技术、WiFi通信技术及手机APP开发技术。STM32F103C8T6单片机为系统提供核心控制能力；HC-SR501模块实现人体感应功能；LM393光敏模块实现环境光线检测；ULN2003驱动芯片实现LED灯组驱动和亮度调节；OLED显示屏实现数据的直观显示；LD3320模块实现语音唤醒与控制；ESP8266模块实现系统与手机APP的远程通信；手机APP实现远程管控。这些技术的应用，为系统的设计与实现提供了坚实的理论支撑和技术保障。

第三章 系统总体设计

3.1 系统功能需求分析

根据智能语音台灯的实际使用需求，本文设计的基于STM32的智能语音台灯需实现四大工作模式，涵盖多项核心功能，具体功能需求如下：

1. 智能模式：通过HC-SR501人体红外模块感应周围是否有人，实现人来灯亮、人走灯灭；通过LM393光敏模块检测环境光线亮度，根据光线亮度自动调节LED灯的亮度，光线越暗，亮度越高，光线越亮，亮度越低，确保照明舒适度。

2. 按键模式：通过独立按键控制LED灯的启动和关闭；实时记录台灯的运行时间，累计运行时间可在OLED显示屏上显示；OLED显示屏实时显示当前工作模式、周围环境光线亮度、LED当前亮度，便于用户查看。

3. 远程模式：通过手机APP实现远程控制，用户可在手机上远程控制LED灯的开关，调节LED灯的亮度，切换工作模式；手机APP实时显示台灯的当前状态、环境光线亮度、LED亮度、运行时间等参数，实现远程监控。

4. 语音模式：通过LD3320语音识别模块实现语音唤醒，用户发出唤醒指令后，台灯进入语音控制状态；支持语音控制LED灯的开关、亮度调节（增加、减少、最大、最小），语音指令执行后，OLED显示屏同步更新相关参数。

5. 模式切换功能：支持智能模式、按键模式、远程模式、语音模式之间的手动切换（通过按键）和远程切换（通过手机APP），切换后系统立即进入对应模式，执行相应的控制逻辑。

6. 参数调节功能：支持人体感应灵敏度、感应延时时间、语音唤醒灵敏度、光线调节阈值等参数的调节，可通过按键或手机APP进行设置，满足不同用户的个性化需求。

3.2 系统总体架构设计

基于系统功能需求，本文设计的智能语音台灯采用模块化架构，以STM32F103C8T6单片机为核心，分为硬件层、软件层和手机APP层三部分，系统总体架构如图3-1所示（此处可插入架构图，论文中补充）。

1. 硬件层：主要包括主控模块、人体红外感应模块、光敏传感模块、LED驱动模块、OLED显示模块、语音识别模块、WiFi通信模块、按键模块及电源模块。主控模块负责系统的整体控制和数据处理；人体红外感应模块负责检测人体存在；光敏传感模块负责检测环境光线亮度；LED驱动模块负责驱动LED灯组并调节亮度；OLED显示模块负责显示系统参数；语音识别模块负责语音唤醒与指令识别；WiFi通信模块负责实现系统与手机APP的远程通信；按键模块负责手动控制和模式切换；电源模块负责为整个系统提供稳定的供电。

2. 软件层：主要包括主控程序、传感器数据采集与处理程序、LED驱动与亮度调节程序、OLED显示驱动程序、按键控制程序、运行时间记录程序、语音唤醒与识别程序、WiFi通信程序、手机APP对接程序、模式切换程序及参数调节程序。主控程序负责协调各模块程序的运行；传感器数据采集与处理程序负责采集人体感应信号和环境光线数据并进行处理；LED驱动与亮度调节程序负责控制LED灯组的开关和亮度；显示驱动程序负责控制OLED显示屏显示数据；按键控制程序负责处理按键操作，实现手动控制和模式切换；运行时间记录程序负责累计台灯运行时间；语音程序负责实现语音唤醒和指令识别；WiFi通信程序负责实现数据的双向传输；APP对接程序负责实现系统与手机APP的通信；模式切换程序负责实现四大模式的切换；参数调节程序负责实现各项参数的调节。

3. 手机APP层：主要包括APP控制界面、数据显示界面、参数设置界面，负责接收系统发送的数据，显示台灯当前状态和相关参数，同时向系统发送远程控制指令，实现远程管控。

3.3 系统设计原则

为确保系统的实用性、稳定性和可靠性，本文在系统设计过程中遵循以下原则：

1. 实用性原则：系统功能贴合智能台灯的实际使用需求，操作简便，模式切换灵活，语音控制和远程控制便捷，OLED显示清晰，参数调节方便；硬件选型兼顾性能和成本，结构紧凑，便于携带和使用，适合家庭、书房、宿舍等不同场景。

2. 稳定性原则：选用性能稳定、质量可靠的元器件，硬件电路设计合理，软件程序逻辑严谨，确保系统长期稳定运行，减少故障发生；WiFi通信模块选用稳定性高的型号，确保远程通信不中断；语音识别模块优化抗干扰设计，提升识别稳定性。

3. 可靠性原则：人体感应精准，响应及时，无误触发；光线调节精度高，亮度平滑切换，保护用户视力；语音识别准确率高，抗干扰能力强，指令执行准确；远程控制响应及时，无延迟，指令执行可靠；系统运行稳定，连续运行时间长，无明显故障。

4. 经济性原则：在满足系统功能和性能的前提下，选用性价比高的元器件，降低系统硬件成本，简化电路设计，降低开发和维护成本，便于大规模推广应用。

5. 扩展性原则：系统采用模块化设计，各模块相对独立，便于后续功能扩展，如增加定时功能、护眼提醒功能、蓝牙控制功能等，提升系统的智能化水平。

3.4 系统技术路线

本文按照“需求分析—总体设计—硬件设计—软件设计—APP开发—系统调试—性能测试”的技术路线，完成基于STM32的智能语音台灯的设计与实现，具体技术路线如下：

1. 需求分析：明确系统的四大工作模式和核心功能需求，梳理用户对系统的性能要求，确定系统的设计目标和技术指标。

2. 总体设计：设计系统的总体架构，划分硬件模块、软件模块和手机APP层，制定系统的设计方案、控制逻辑和参数设置规则。

3. 硬件设计：完成各硬件模块的元器件选型、电路设计，绘制电路原理图，制作PCB板，进行硬件焊接与组装。

4. 软件设计：基于Keil MDK开发环境，编写系统各模块的软件程序，实现传感器数据采集、LED控制、显示、按键操作、语音识别、WiFi通信、模式切换等功能。

5. APP开发：基于Android Studio开发工具，开发手机APP控制界面，实现数据显示、远程控制、参数设置等功能，完成APP与系统的对接。

6. 系统调试：对硬件电路进行调试，检查各模块是否正常工作；对软件程序进行调试，解决程序中的逻辑错误，确保系统正常运行；调试WiFi通信和APP对接，确保手机APP与系统的通信稳定；调试语音识别模块，提升识别准确率。

7. 性能测试：对系统的各项功能和性能进行测试，验证人体感应精度、光线调节精度、语音识别准确率、远程控制可靠性等，分析测试结果，优化系统性能。

3.5 系统控制逻辑

系统采用多模式协同工作的控制逻辑，四大模式可灵活切换，具体控制逻辑如下：

1. 系统上电后，默认进入智能模式，系统实时采集人体感应信号和环境光线数据；当检测到人体存在时，根据环境光线亮度自动调节LED亮度；当检测不到人体存在且延时时间到后，自动关闭LED灯；OLED显示屏实时显示当前模式、环境光线、LED亮度。

2. 模式切换逻辑：用户可通过按键或手机APP切换工作模式，切换后系统立即退出当前模式，进入新的模式并执行相应的控制逻辑；语音模式需先通过唤醒指令唤醒，唤醒后才能接收语音指令，未唤醒时，系统保持当前模式不变。

3. 各模式控制逻辑：

（1）智能模式：人体感应有效（检测到人体）时，LED灯开启，根据环境光线自动调节亮度；人体感应无效（未检测到人体）且延时时间到后，LED灯关闭；运行时间记录正常累计。

（2）按键模式：通过按键控制LED灯的开关，按下开关键，LED灯开启，开始累计运行时间；再次按下，LED灯关闭，停止累计运行时间；可通过调节按键调节LED亮度；OLED显示屏实时显示相关参数。

（3）远程模式：用户通过手机APP发送控制指令，控制LED灯开关、调节亮度、切换模式；APP实时显示台灯状态和相关参数；运行时间记录正常累计。

（4）语音模式：用户发出“台灯唤醒”指令，系统唤醒语音控制功能，OLED显示屏显示“语音唤醒成功”；随后用户发出控制指令（如“打开台灯”“亮度增加”），系统执行相应操作；无语音指令输入超过30秒，自动退出语音模式，恢复到之前的工作模式。

4. 参数调节逻辑：用户可通过按键或手机APP调节人体感应灵敏度、感应延时时间、语音唤醒灵敏度、光线调节阈值等参数，调节后系统立即按照新的参数运行，并在OLED显示屏和手机APP上同步更新。

3.6 本章小结

本章主要完成了系统的总体设计，包括系统功能需求分析、总体架构设计、设计原则、技术路线及控制逻辑。通过功能需求分析，明确了系统的四大工作模式和核心功能；采用模块化架构，将系统分为硬件层、软件层和手机APP层，确保系统结构清晰、易于开发和维护；遵循实用性、稳定性、可靠性等设计原则，制定合理的技术路线和控制逻辑，实现四大模式的灵活切换和协同工作，为后续系统的硬件设计和软件设计奠定了基础。

第四章 系统硬件设计

4.1 硬件总体设计

系统硬件采用模块化设计，以STM32F103C8T6单片机为核心，整合人体红外感应模块、光敏传感模块、LED驱动模块、OLED显示模块、语音识别模块、WiFi通信模块、按键模块及电源模块，各模块通过相应的接口与主控模块连接，实现数据传输和指令交互。硬件总体框图如图4-1所示（此处可插入硬件框图，论文中补充）。

各硬件模块的功能如下：

1. 主控模块：STM32F103C8T6单片机，负责接收各模块的信号，进行数据处理和分析，控制各模块的工作状态，实现系统的整体控制和模式切换。

2. 人体红外感应模块：HC-SR501模块，负责检测周围环境是否有人，输出感应信号给主控模块，为LED开关控制提供依据。

3. 光敏传感模块：LM393光敏电阻模块，负责检测环境光线亮度，输出模拟信号给主控模块，为LED亮度调节提供依据。

4. LED驱动模块：ULN2003驱动芯片和LED灯组，负责接收主控模块的控制信号，驱动LED灯组开启、关闭，并调节亮度。

5. OLED显示模块：0.96英寸OLED显示屏，负责显示当前工作模式、环境光线亮度、LED当前亮度、运行时间等参数。

6. 语音识别模块：LD3320模块，负责接收用户的语音指令，进行语音识别，将识别结果发送给主控模块，实现语音控制。

7. WiFi通信模块：ESP8266模块，负责实现系统与手机APP的远程通信，传输数据和控制指令。

8. 按键模块：4个独立按键，分别用于模式切换、LED开关、亮度调节（增加/减少），实现人机交互。

9. 电源模块：采用5V直流电源供电，通过AMS1117-3.3V稳压芯片将5V电压转换为3.3V，为各模块提供稳定的供电。

4.2 主控模块设计

4.2.1 主控芯片选型

结合系统功能需求和经济性原则，本文选用STM32F103C8T6作为系统的主控芯片，该芯片具有以下优势：

1. 性能强劲：基于ARM Cortex-M3内核，主频最高可达72MHz，能够快速处理各模块的信号和控制指令，满足系统实时性要求，确保各模式切换和指令执行的响应速度。

2. 外设丰富：拥有多个通用I/O口、UART串口、SPI接口、I2C接口、ADC接口、PWM接口等，便于与各模块连接，无需额外扩展芯片，简化电路设计。

3. 低功耗：支持多种低功耗模式，可根据系统工作状态切换功耗模式，降低系统功耗，延长台灯的使用寿命，适应长时间使用需求。

4. 性价比高：价格适中，适合批量生产和推广应用，满足普通用户的成本需求；同时，技术成熟，资料丰富，便于程序开发和调试。

4.2.2 主控模块电路设计

主控模块电路主要包括电源电路、复位电路、晶振电路三部分，确保STM32F103C8T6芯片正常工作。

1. 电源电路：系统采用5V直流电源供电，通过AMS1117-3.3V稳压芯片将5V电压转换为3.3V，为STM32F103C8T6芯片及其他需要3.3V供电的模块（如OLED显示屏、LD3320语音模块、ESP8266 WiFi模块）供电。电源电路中加入电容滤波，减少电源噪声，确保供电稳定，避免电压波动影响系统运行。

2. 复位电路：采用手动复位和上电复位相结合的方式，复位电路由电阻、电容和复位按键组成，当系统出现故障时，按下复位按键可实现系统复位；上电时，通过电容充电实现上电复位，确保系统正常启动。

3. 晶振电路：采用外部晶振电路，晶振频率为8MHz，通过分频电路为STM32F103C8T6芯片提供时钟信号，确保芯片正常工作。晶振电路中加入电容，稳定晶振频率，减少干扰，提高系统的稳定性。

4.3 人体红外感应模块设计

人体红外感应模块选用HC-SR501模块，该模块工作电压为5V，输出信号为数字信号，通过GPIO口与STM32单片机连接。

HC-SR501模块的VCC引脚接5V电源，GND引脚接地，OUT引脚（信号输出）接STM32F103C8T6的PB0引脚。模块配备了灵敏度调节旋钮和延时调节旋钮，可通过调节旋钮设置感应距离（3-7米）和延时时间（0.5-5分钟），适配不同的使用场景。

当HC-SR501模块检测到人体移动时，OUT引脚输出高电平，STM32单片机接收到高电平信号后，控制LED灯开启；当人体离开检测范围或静止不动一段时间后，OUT引脚输出低电平，STM32单片机接收到低电平信号后，延时一段时间后控制LED灯关闭，实现人来灯亮、人走灯灭的功能。

4.4 光敏传感模块设计

光敏传感模块选用LM393光敏电阻模块，该模块工作电压为3.3V，输出信号为模拟信号，通过ADC接口与STM32单片机连接。

LM393光敏电阻模块的VCC引脚接3.3V电源，GND引脚接地，AO引脚（模拟输出）接STM32F103C8T6的ADC1通道（PA0引脚）。为了提高数据采集的稳定性，在模块的AO引脚与GND之间并联一个100nF的电容，用于滤波，减少信号干扰，确保环境光线亮度数据的准确性。

当环境光线亮度发生变化时，光敏电阻的阻值随之变化，LM393模块AO引脚输出的模拟电压随之变化，STM32通过ADC转换将模拟电压转换为数字信号，经过数据处理后，得到环境光线亮度数据，进而控制LED灯的亮度：光线越暗，输出电压越高，LED亮度越高；光线越亮，输出电压越低，LED亮度越低。

4.5 LED驱动模块设计

LED驱动模块由ULN2003驱动芯片和LED灯组组成，ULN2003驱动芯片负责驱动LED灯组，STM32单片机通过PWM信号控制LED灯组的亮度。

ULN2003驱动芯片的VCC引脚接5V电源，GND引脚接地，IN1引脚接STM32F103C8T6的PWM接口（PA1引脚），OUT1引脚接LED灯组的阴极；LED灯组的阳极接5V电源，在阳极与5V电源之间串联一个220Ω的限流电阻，防止电流过大损坏LED灯珠；同时，在LED灯组两端并联一个二极管，防止电流反向冲击损坏驱动芯片和LED灯珠。

STM32单片机输出不同占空比的PWM信号，控制ULN2003驱动芯片的输出电流，进而调节LED灯组的亮度。PWM信号的占空比范围为0-100%，占空比为0%时，LED灯关闭；占空比为100%时，LED灯亮度最大；占空比在0%-100%之间变化时，LED灯亮度平滑调节。

4.6 OLED显示模块设计

显示模块选用0.96英寸OLED显示屏，采用I2C通信协议，与STM32F103C8T6的I2C接口连接，接线简单，占用I/O口少。

OLED显示屏的VCC引脚接3.3V电源，GND引脚接地，SDA引脚（数据线）接STM32F103C8T6的PB7引脚（I2C1_SDA），SCL引脚（时钟线）接STM32F103C8T6的PB6引脚（I2C1_SCL）。

STM32单片机通过I2C协议与OLED显示屏通信，发送显示指令和数据，控制显示屏显示各类信息。显示屏分为多个显示区域，具体显示内容如下：第一行显示系统名称“智能语音台灯”；第二行显示当前工作模式，格式为“模式：智能/按键/远程/语音”；第三行显示环境光线亮度和LED当前亮度，格式为“环境光：XXX lx 亮度：XX%”；第四行显示台灯运行时间，格式为“运行时间：XX:XX:XX”。

4.7 语音识别模块设计

语音识别模块选用LD3320模块，该模块工作电压为3.3V，通过SPI接口与STM32单片机连接，实现语音唤醒与指令识别。

LD3320模块的VCC引脚接3.3V电源，GND引脚接地，CS引脚（片选）接STM32F103C8T6的PB1引脚，SCLK引脚（时钟）接STM32F103C8T6的PB2引脚，MISO引脚（数据输入）接STM32F103C8T6的PB3引脚，MOSI引脚（数据输出）接STM32F103C8T6的PB4引脚，RST引脚（复位）接STM32F103C8T6的PB5引脚。

STM32单片机通过SPI协议与LD3320模块通信，配置模块参数，预设语音指令（如“台灯唤醒”“打开台灯”“关闭台灯”等）；当用户发出语音指令时，LD3320模块采集语音信号，进行识别处理，将识别结果发送给STM32单片机，STM32单片机根据识别结果执行相应的操作，并在OLED显示屏上同步显示操作结果。

4.8 WiFi通信模块设计

WiFi通信模块选用ESP8266 WiFi模块，通过UART串口与STM32单片机连接，实现系统与手机APP的远程通信。

ESP8266模块的VCC引脚接3.3V电源，GND引脚接地，TXD引脚（发送端）接STM32F103C8T6的PA9引脚（USART1_RX），RXD引脚（接收端）接STM32F103C8T6的PA10引脚（USART1_TX）。为了确保数据传输的稳定性，在模块的VCC引脚与GND引脚之间并联一个100nF的电容，用于滤波，减少信号干扰。

ESP8266模块通过WiFi连接到家庭路由器，与手机APP建立通信，实现数据的双向传输：STM32单片机将当前模式、环境光线亮度、LED亮度、运行时间等数据发送给ESP8266模块，ESP8266模块将数据上传至手机APP；用户通过手机APP发送控制指令（如开关控制、亮度调节、模式切换），指令经路由器、ESP8266模块传输到STM32单片机，实现远程控制。

4.9 按键模块设计

按键模块选用4个独立按键，分别用于模式切换、LED开关、亮度调节（增加/减少），实现人机交互。按键采用独立按键设计，结构简单，易于实现，抗干扰能力强。

4个按键的一端分别接STM32F103C8T6的PC0、PC1、PC2、PC3引脚，另一端共同接地。为了防止按键抖动，在每个按键的引脚与VCC引脚之间串联一个10KΩ的上拉电阻，同时在按键两端并联一个100nF的电容，用于消抖，确保按键操作的准确性。

按键功能分配如下：PC0引脚对应模式切换（循环切换智能模式、按键模式、远程模式、语音模式）；PC1引脚对应LED开关（在按键模式下控制LED的开启和关闭）；PC2引脚对应亮度增加（调节LED亮度时，增加亮度）；PC3引脚对应亮度减少（调节LED亮度时，减少亮度）。

4.10 电源模块设计

电源模块采用5V直流电源供电，可为整个系统提供稳定的电力支持。电源模块主要包括稳压电路和滤波电路，确保各模块获得稳定的工作电压。

系统采用AMS1117-3.3V稳压芯片，将5V输入电压转换为3.3V输出电压，为STM32F103C8T6芯片、OLED显示屏、LD3320语音模块、ESP8266 WiFi模块等需要3.3V供电的模块供电；5V电压直接为HC-SR501人体红外模块、ULN2003驱动模块、LED灯组等需要5V供电的模块供电。

在稳压芯片的输入端和输出端分别并联一个100nF的电容和一个10μF的电容，用于滤波，减少电源噪声，确保供电稳定，避免电压波动影响系统运行；同时，在电源输入端串联一个保险丝，防止电流过大损坏各模块。

4.11 硬件组装与调试

4.11.1 硬件组装

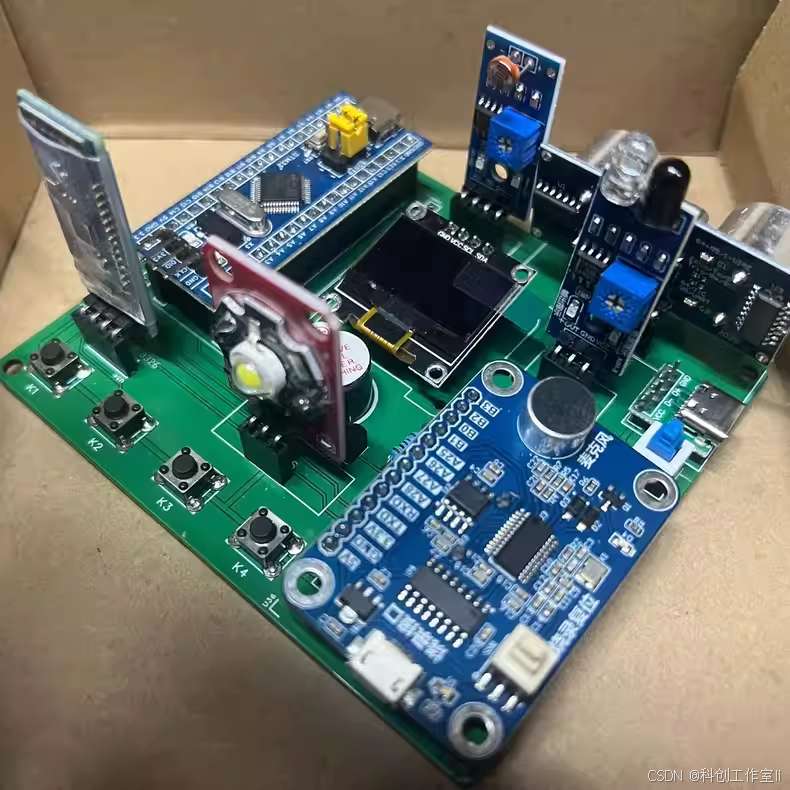

根据硬件电路原理图，制作PCB板，将各元器件按照设计要求焊接到PCB板上，注意焊接质量，避免虚焊、漏焊。焊接完成后，将各模块与主控模块连接，确保接线正确，无短路、接反等问题。具体组装步骤如下：

1. 焊接主控模块：将STM32F103C8T6芯片、AMS1117-3.3V稳压芯片、晶振、电容、电阻等元器件焊接到PCB板上，完成主控模块的组装。

2. 焊接各功能模块：分别将HC-SR501人体红外模块、LM393光敏模块、ULN2003驱动模块、OLED显示屏、LD3320语音模块、ESP8266 WiFi模块、按键模块焊接到PCB板上，并与主控模块的对应接口连接。

3. 焊接电源模块：将保险丝、电容等元器件焊接到PCB板上，连接5V直流电源接口，确保各模块供电正常。

4. 安装LED灯组：将LED灯组固定在台灯外壳上，通过导线与PCB板上的LED驱动模块连接，确保LED灯组能够正常发光。

4.11.2 硬件调试

硬件组装完成后，对各模块进行调试，确保各模块正常工作，具体调试内容如下：

1. 主控模块调试：给系统上电，观察STM32F103C8T6芯片的工作状态，通过示波器检测晶振电路的输出信号，确保晶振正常工作；按下复位按键，观察系统是否能够正常复位，确保复位电路工作正常。

2. 人体红外感应模块调试：给系统上电，人体靠近HC-SR501模块，观察模块OUT引脚的输出信号，确保模块能够检测到人体并输出高电平；人体离开后，观察模块是否能够输出低电平，调节灵敏度和延时旋钮，测试不同感应距离和延时时间的效果。

3. 光敏传感模块调试：改变环境光线亮度，通过示波器检测LM393模块AO引脚的输出电压，观察电压是否随光线亮度变化而变化，确保模块能够准确检测环境光线亮度。

4. LED驱动模块调试：通过STM32单片机输出不同占空比的PWM信号，观察LED灯组的亮度变化，确保LED灯组能够正常开启、关闭，亮度调节平滑。

5. OLED显示模块调试：给系统上电，观察OLED显示屏是否能够正常显示系统名称、当前模式、环境光线、LED亮度、运行时间等参数，确保显示清晰、准确。

6. 语音识别模块调试：给系统上电，发出预设的语音指令，观察LD3320模块的识别状态，确保模块能够准确识别语音指令，并将识别结果发送给STM32单片机，STM32能够执行相应的操作。

7. WiFi通信模块调试：给系统上电，观察ESP8266模块是否能够正常连接到家庭路由器，通过手机APP搜索并连接台灯设备，测试数据传输和远程控制功能，确保通信稳定。

8. 按键模块调试：按下各个按键，观察系统是否能够响应按键操作，确保模式切换、LED开关、亮度调节等功能正常实现。

4.12 本章小结

本章主要完成了系统的硬件设计，包括硬件总体设计、各功能模块（主控模块、人体红外感应模块、光敏传感模块、LED驱动模块、OLED显示模块、语音识别模块、WiFi通信模块、按键模块、电源模块）的选型和电路设计，以及硬件组装与调试。通过硬件调试，确保各模块正常工作，能够满足系统的功能需求，为后续系统软件设计和整体调试奠定了坚实的硬件基础。

第五章 系统软件设计

5.1 软件总体设计

系统软件采用模块化设计，基于Keil MDK5开发环境，采用C语言编写，以STM32F103C8T6单片机为核心，实现各模块的功能和四大工作模式的协同工作。软件总体架构分为主控层、功能模块层和通信
