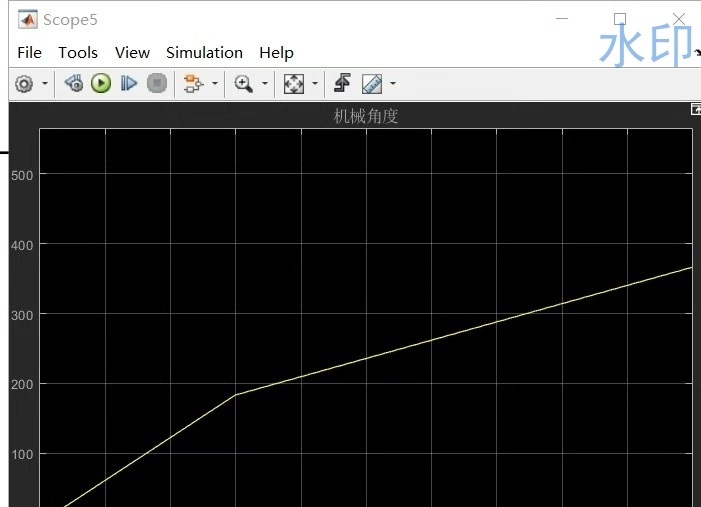

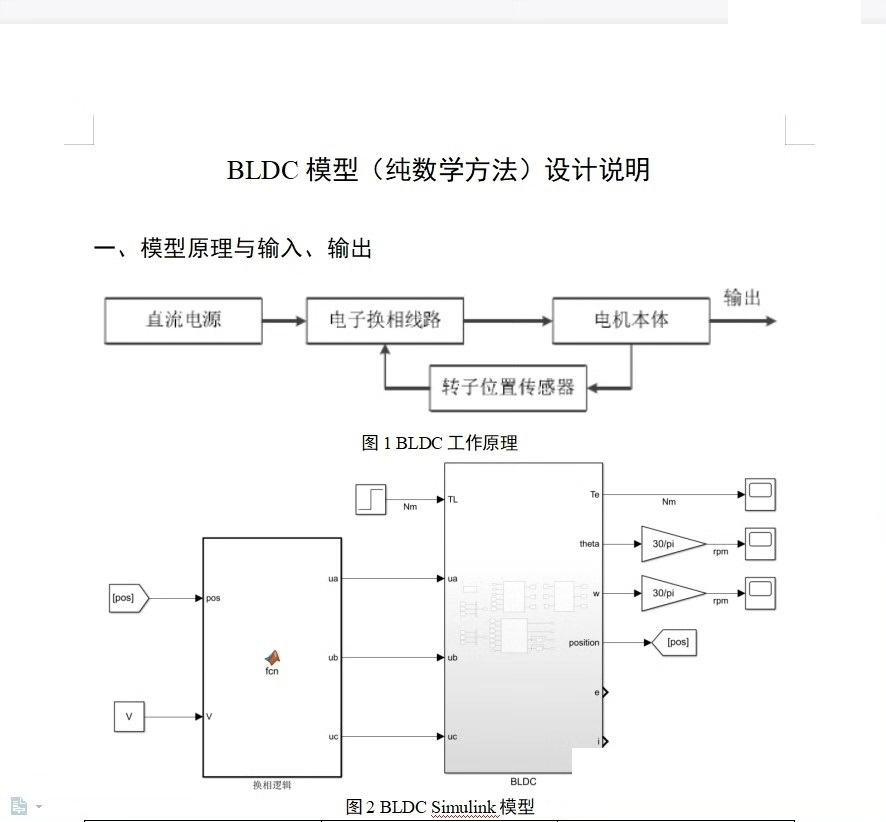

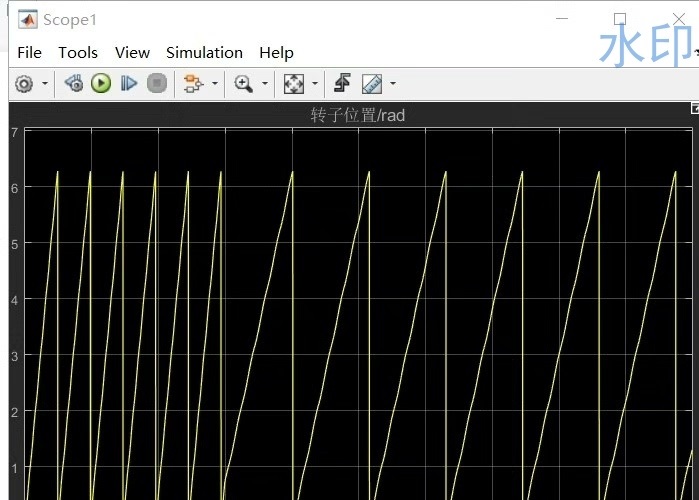

BLDC无刷直流电机Simulink模型（数学方法搭建） 版本:marlab2018a，可生成低版本 包括:模型，设计文档，电机参数m文件 仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度） 模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码） 模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

我桌上这堆BLDC仿真模型里有个挺有意思的案例，用纯数学方法搭建的Simulink模型，甩开simscape这些物理建模工具直接刚数学方程。这玩意儿最大的爽点就是能直接生成C代码刷进控制器玩SIL测试，对做电动车控制器的兄弟特别友好。

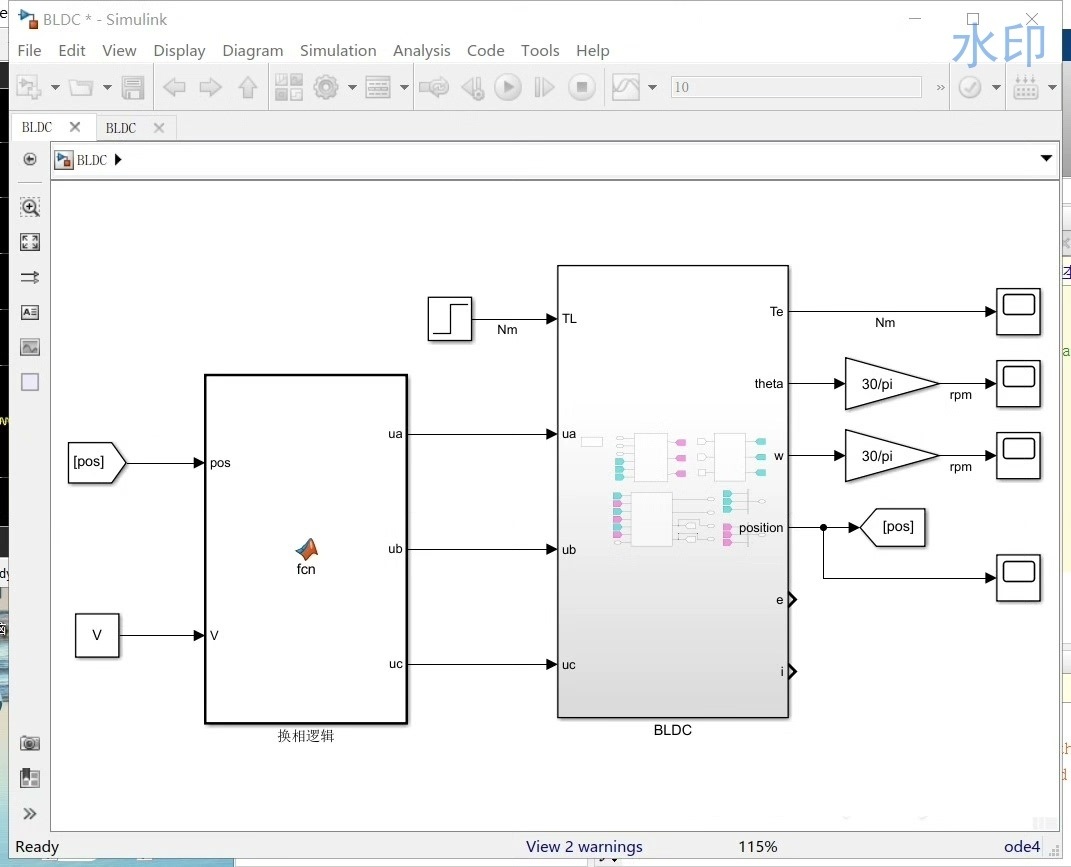

先看模型架构，整个系统分成三大块：反电动势计算模块、电磁转矩生成模块、机械运动方程模块。核心逻辑是把电机参数装进MATLAB的.m文件里，比如这个电机参数配置：

% motor_parameters.m
PolePairs = 4;       % 极对数
Rs = 0.5;            % 定子电阻(Ω)
Ls = 0.0015;         % 电感(H)
J = 0.01;            % 转动惯量(kg·m²)
B = 0.005;           % 摩擦系数
Ke = 0.05;           % 反电动势系数

这些参数直接决定模型行为，重点注意Ke这个反电动势系数，实测发现这个值要是和真实电机差0.01，转速能飘出200转去。

转矩计算模块用了经典的3相全桥驱动模型，这里有个骚操作——直接用Switch模块实现换向逻辑。看看这个换相判断的代码片段：

function Hall = GetHallPosition(theta_e)
    % 将电角度转换为六步换向信号
    sector = floor(theta_e/(pi/3)) + 1;
    Hall = [0 0 0];
    switch sector
        case 1
            Hall = [1 0 0];
        % ...其他扇区判断省略
    end
end

这种写法虽然土，但生成代码的时候特别干净，没有乱七八糟的库函数依赖。不过要注意电角度计算必须用mod(theta_e,2*pi)处理周期，不然跑到第7扇区直接炸给你看。

BLDC无刷直流电机Simulink模型（数学方法搭建） 版本:marlab2018a，可生成低版本 包括:模型，设计文档，电机参数m文件 仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度） 模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码） 模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

机械方程模块是个二阶系统，这里用了两个积分器串联：

dw/dt = (Te - Tl - B*w)/J
dθ/dt = w

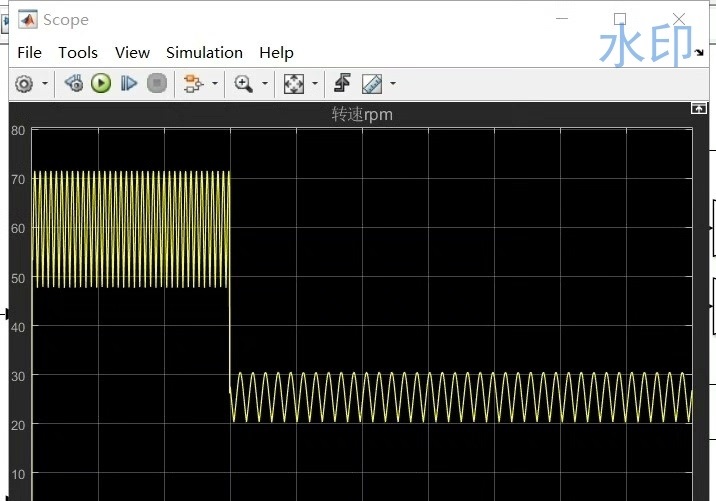

仿真时在第三秒突然怼上3Nm负载，这时候能明显看到模型转速从2500rpm直接掉到1800rpm，然后开始疯狂震荡。这种波动在物理模型中不明显，但数学建模时因为省略了铁损、磁饱和这些实际因素，波形就跟心电图似的。

解决波动有个邪招——在速度环后面塞个一阶低通滤波器：

% 低通滤波器实现
function w_filtered = LPF(w_raw)
    persistent tau prev_w
    if isempty(tau)
        tau = 0.1;  % 时间常数
        prev_w = 0;
    end
    w_filtered = (tau*prev_w + Ts*w_raw)/(tau + Ts);
    prev_w = w_filtered;
end

这个滤波器的截止频率别设太低，否则动态响应会变肉。实测发现截止频率设在200Hz左右，既能平滑波形又不影响控制带宽。

最后说代码生成，在Simulink里配置Embedded Coder后，重点检查这两个地方：

1. 所有模块必须支持代码生成（别用Simulink的PWM发生器这种黑箱模块）
2. 数据类型强制转换要显式处理，特别是霍尔信号这类整型数据

这模型虽然粗糙，但胜在透明可控。上次拿它和某品牌电调做联合调试，调参效率比用simscape模型快三倍不止——毕竟底层方程都摊开在眼前，哪有问题直接改对应模块就行。当然，要是追求极致精度，还是得老老实实做参数辨识，把那个Ke系数标定到小数点后三位才算完事。
