在嵌入式开发中，存储方案往往是项目初期最容易被忽视、后期却最容易“卡脖子”的环节。当工程师还在为SPI NAND的坏块管理和ECC纠错焦头烂额时，选SD NAND的团队已进入应用层开发。选错方案，项目延期三个月，绝非危言耸听。

当前SPI NAND市场也在经历双重变局：2026年Q1全球NAND闪存涨超70%，SPI NAND价格同步上行；头部厂商正加速布局大容量产品，应用场景不断拓宽。

一、嵌入式存储选型：项目延期的高发区

很多项目在规划阶段，对存储的考量仅仅是“多大容量”“多少钱一颗”。但当开发进入驱动调试阶段，工程师才会发现：SPI NAND和SD NAND虽然都是NAND闪存，开发工作量却是天壤之别。

一位工业网关工程师感慨：“第一次用SPI NAND，以为就是写个读写函数，结果坏块管理、ECC、磨损均衡一套下来，折腾了两个月。换SD NAND，三天就跑通了。”

二、“毛坯房”与“精装房”：本质差异

SPI NAND：本质是带SPI接口的NAND闪存，内置基础控制器负责SPI通信协议解析。现代SPI NAND芯片已内置ECC纠错功能（可选的硬件级纠错），但坏块管理、磨损均衡和地址映射通常仍需开发者通过软件实现，或依赖外部控制器完成。搜索“SPI NAND驱动开发”，满屏都是坏块表扫描、时序调试——这些都是绕不开的硬骨头。

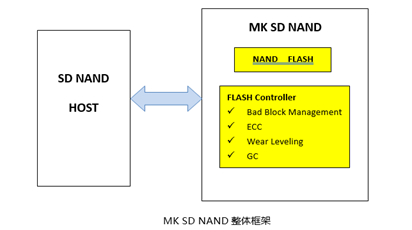

SD NAND：内部集成完整SD控制器，将所有闪存管理复杂性封装在内。对外呈现标准SD 2.0/3.0协议，开发者直接用主控自带的SD卡驱动即可，像操作普通SD卡一样简单。

业内有个形象的比喻：SPI NAND是“毛坯房”——便宜，但水电墙面都要自己装修；SD NAND是“精装房”——拎包入住，省时省力。

三、核心差异速览

四、SD NAND如何“即贴即用”？

• 兼容标准SD协议：LGA-8封装（6×8mm）和LGA-16封装（9×12.5mm），支持SDIO/SPI，主流MCU都有现成驱动
• 内置全套算法：ECC、坏块管理、磨损均衡、掉电保护
• 完善生态支持：米客方德等厂商提供参考例程和原厂技术支持

MK米客方德SD NAND是全球首发SLC架构SD NAND的品牌，全容量覆盖1Gb~512Gbit。

• 开发效率：标准SD协议，直接复用MCU厂商驱动，无需编写底层代码
• 可靠性：SLC颗粒，10万次擦写寿命，-40℃~85℃宽温，通过10000次掉电测试
• 智能监测：Smart Function实时反馈写入量、坏块数、剩余寿命，支持预测性维护
• 成本控制：LGA-8封装（6×8mm），2层板即可，节省PCB空间和成本

SPI NAND和SD NAND，看似都是NAND闪存，实则是两种完全不同的开发模式。前者让你自己“装修”，后者让你“拎包入住”。
