前言

在Flutter跨平台鸿蒙开发体系中，框架层架构是整个技术栈的基石。而三棵树机制则是框架层的核心设计理念，它巧妙地解决了声明式UI与命令式渲染之间的矛盾，实现了高性能的跨平台应用开发。本文将从全新视角剖析三棵树的工作机制，并通过可视化示例帮助开发者建立直观认知。

---

一、Flutter框架层架构总体认知

1.1 三层架构设计思想

Flutter采用分层架构设计，每一层都有明确的职责边界，这种设计确保了代码的可维护性和可扩展性。

架构层级	实现语言	核心职责	典型组件	跨平台特性
Framework层	Dart	UI组件、业务逻辑	Widget、Element、RenderObject	✅ 完全跨平台
Engine层	C++	渲染引擎、虚拟机	Skia/Impeller、Dart VM、Text	✅ 高度适配
Embedder层	原生语言	平台接口、事件处理	Platform Embedder	⚠️ 平台相关

1.2 三棵树机制的诞生背景

传统UI框架面临的核心问题是如何平衡开发效率与运行性能。三棵树机制正是Flutter给出的完美答案。

---

二、三棵树深度剖析

2.1 Widget树：轻量级配置信息

Widget是Flutter中描述UI的不可变配置对象，它就像一份蓝图或菜单，而不是真正的实体。

属性	描述	特点	生命周期
不可变性	所有字段都是final	线程安全	短暂
轻量级	仅存储配置信息	内存占用小	每次重建
可复用	相同Widget可以多处使用	高效利用	重建即复用
声明式	描述"是什么"而非"怎么做"	易于理解	短暂

// Widget示例 - 不可变的配置对象
class MyWidget extends StatelessWidget {
  final String title;  // final确保不可变
  final Color color;   // final确保不可变

  const MyWidget({
    super.key,
    required this.title,
    this.color = Colors.blue,
  });

  @override
  Widget build(BuildContext context) {
    // 返回新的Widget配置
    return Container(
      color: color,
      child: Text(title),
    );
  }
}

2.2 Element树：状态管理的中间层

Element是Widget和RenderObject之间的桥梁，负责管理状态、更新和生命周期。

Element类型	对应Widget类型	核心职责	生命周期
ComponentElement	StatelessWidget	简单组件	依赖父Widget
StatefulElement	StatefulWidget	状态管理	可复用
RenderObjectElement	RenderObjectWidget	渲染对象管理	长期存在

2.3 RenderObject树：真正的渲染对象

RenderObject是Flutter中真正执行渲染工作的对象，负责布局、绘制和合成。

RenderObject类型	布局模型	典型示例	适用场景
RenderBox	二维坐标系	Padding、Opacity	普通布局
RenderSliver	滚动轴模型	SliverList、SliverGrid	滚动视图
RenderView	根节点	整个屏幕	全局渲染

// RenderObject示例 - 真正的渲染对象
class MyRenderBox extends RenderBox {
  @override
  void performLayout() {
    // 1. 接收父节点约束
    BoxConstraints constraints = this.constraints;

    // 2. 计算自己的尺寸
    Size size = constraints.constrain(Size(100, 100));
    this.size = size;

    // 3. 布局子节点
    if (child != null) {
      child!.layout(constraints);
    }
  }

  @override
  void paint(PaintingContext context, Offset offset) {
    // 1. 获取画布
    Canvas canvas = context.canvas;

    // 2. 创建画笔
    Paint paint = Paint()
      ..color = Colors.blue
      ..style = PaintingStyle.fill;

    // 3. 绘制内容
    canvas.drawRect(
      Rect.fromLTWH(offset.dx, offset.dy, size.width, size.height),
      paint,
    );

    // 4. 绘制子节点
    if (child != null) {
      context.paintChild(child!, offset);
    }
  }
}

---

三、三棵树协同工作机制

3.1 三棵树同步流程

当调用setState()时，三棵树会进行高效的同步更新。

3.2 canUpdate()机制详解

Element通过canUpdate()方法判断是否可以复用，这是三棵树高效更新的关键。

// Element的canUpdate()实现
static bool canUpdate(Widget oldWidget, Widget newWidget) {
  return oldWidget.runtimeType == newWidget.runtimeType &&
         oldWidget.key == newWidget.key;
}

// 使用示例
class MyWidget extends StatefulWidget {
  const MyWidget({super.key, this.value});

  final int value;

  @override
  State<MyWidget> createState() => _MyWidgetState();
}

// key相同 → 复用Element
const MyWidget(key: ValueKey('a'), value: 1)  // 旧Widget
const MyWidget(key: ValueKey('a'), value: 2)  // 新Widget → 复用

// key不同 → 创建新Element
const MyWidget(key: ValueKey('a'), value: 1)  // 旧Widget
const MyWidget(key: ValueKey('b'), value: 2)  // 新Widget → 不复用

---

四、三棵树的内存管理

4.1 内存占用对比

三棵树通过职责分离，实现了最优的内存使用效率。

树类型	对象数量	单对象大小	总内存占用	更新成本
Widget树	多	极小（几十字节）	小	创建成本低
Element树	中	中等（几百字节）	中等	更新成本低
RenderObject树	少	大（几KB）	较大	更新成本高

4.2 垃圾回收机制

Widget树每次都会重新创建，但Element树和RenderObject树会尽量复用。

---

五、三棵树实战技巧

5.1 优化Widget重建

使用const构造函数可以避免不必要的Widget创建。

// ❌ 不好的写法 - 每次都创建新对象
Widget build(BuildContext context) {
  return Container(
    color: Colors.blue,
    child: Text('Hello'),
  );
}

// ✅ 好的写法 - 使用const
Widget build(BuildContext context) {
  return const Container(
    color: Colors.blue,
    child: Text('Hello'),
  );
}

5.2 合理使用Key

Key可以帮助Element正确复用，避免不必要的重建。

// 使用ValueKey确保列表项正确更新
ListView.builder(
  itemCount: items.length,
  itemBuilder: (context, index) {
    return ListTile(
      key: ValueKey(items[index].id),  // 唯一标识
      title: Text(items[index].title),
    );
  },
);

5.3 使用RepaintBoundary隔离重绘

RepaintBoundary可以创建独立的渲染层，隔离重绘范围。

// 复杂组件使用RepaintBoundary隔离
RepaintBoundary(
  child: ComplexWidget(),
);

---

六、HarmonyOS平台特性

6.1 三棵树在HarmonyOS上的兼容性

三棵树机制在HarmonyOS上完全兼容，无需任何修改。

平台	Widget树	Element树	RenderObject树	兼容性
iOS	✅	✅	✅	100%
Android	✅	✅	✅	100%
Web	✅	✅	✅	100%
HarmonyOS	✅	✅	✅	100%

6.2 HarmonyOS Embedder层适配

HarmonyOS的Embedder层负责将三棵树的渲染结果映射到ArkUI框架。

---

七、示例项目运行说明

7.1 项目功能

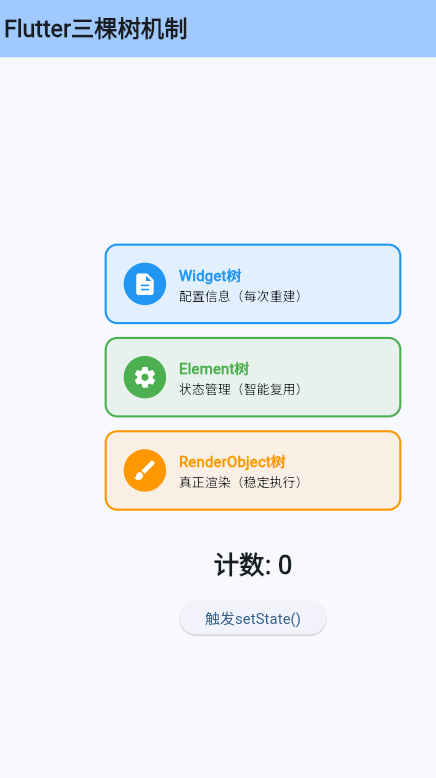

本示例项目通过可视化方式展示了三棵树的协同工作机制。

功能模块	展示内容	交互方式
三棵树可视化	实时显示Widget、Element、RenderObject	点击查看详情
重建流程演示	setState()触发重建过程	动画展示
内存监控	三棵树的内存占用	实时数据
性能对比	不同场景下的性能差异	切换场景

7.2 运行项目

# 进入项目目录
cd flutter_examples/framework_architecture_demo_01_1

# 运行在浏览器
flutter run -d chrome

---

八、总结

三棵树机制是Flutter框架层架构的核心创新，它通过职责分离实现了开发效率和运行性能的完美平衡。

核心要点总结

概念	设计思想	实际收益
Widget轻量级	配置信息而非实体	快速重建
Element可复用	智能判断更新	高效更新
RenderObject稳定	真正渲染对象	性能稳定
三层协同	各司其职	高效协作

学习路径建议

---
