引言：我们为什么需要频率域视角？

想象一下，你面前有一张复杂的交响乐谱。在时域中，你看到的是随时间变化的音符序列；但在频域中，你能清晰地看到每种乐器（频率成分）的强度分布。图像处理也是如此——空间域中的像素阵列虽然直观，却隐藏了图像内在的“节奏”。频率域滤波正是让我们能够直接对这些节奏进行编辑的数学显微镜。

本文将带你深入理解频率域滤波的完整知识体系，从核心原理到具体实现，为你揭开图像模糊与锐化的神秘面纱。

第一部分：基础理论——图像的频率世界

1.1 空间域 vs 频率域

视角	表示方式	核心信息	类比
空间域	像素矩阵 f(x, y)	“在哪里，是什么亮度”	交响乐的时间波形
频率域	频谱矩阵 F(u, v)	“包含哪些频率成分，各占多少”	交响乐的频谱分析

1.2 傅里叶变换：连接两个世界的桥梁

第一性原理：任何复杂的信号（包括二维图像）都可以分解为一系列频率、振幅和相位各不相同的正弦波（余弦波）的叠加。

• 低频分量 → 图像中灰度变化平缓的区域（如天空、背景）
• 高频分量 → 图像中灰度剧烈变化的区域（如边缘、纹理、噪声）

二维离散傅里叶变换的数学表达：
F(u, v) = ΣΣ f(x, y) · exp[-i·2π(ux/M + vy/N)]

通过 fftshift() 操作将零频分量移到频谱中心后，我们得到直观的频谱图：中心最亮处代表低频能量，向外扩散的亮点代表高频能量。

1.3 卷积定理：频率域滤波的“尚方宝剑”

这是频率域滤波高效性的数学根基：

空间域的卷积  <=傅里叶变换=>  频率域的逐点相乘

即：f(x, y) * h(x, y) ⇔ F(u, v) · H(u, v)

在空间域中需要O(N²)复杂度的卷积运算，在频率域中简化为O(N log N)的乘法运算。

第二部分：核心操作——频率域滤波流程

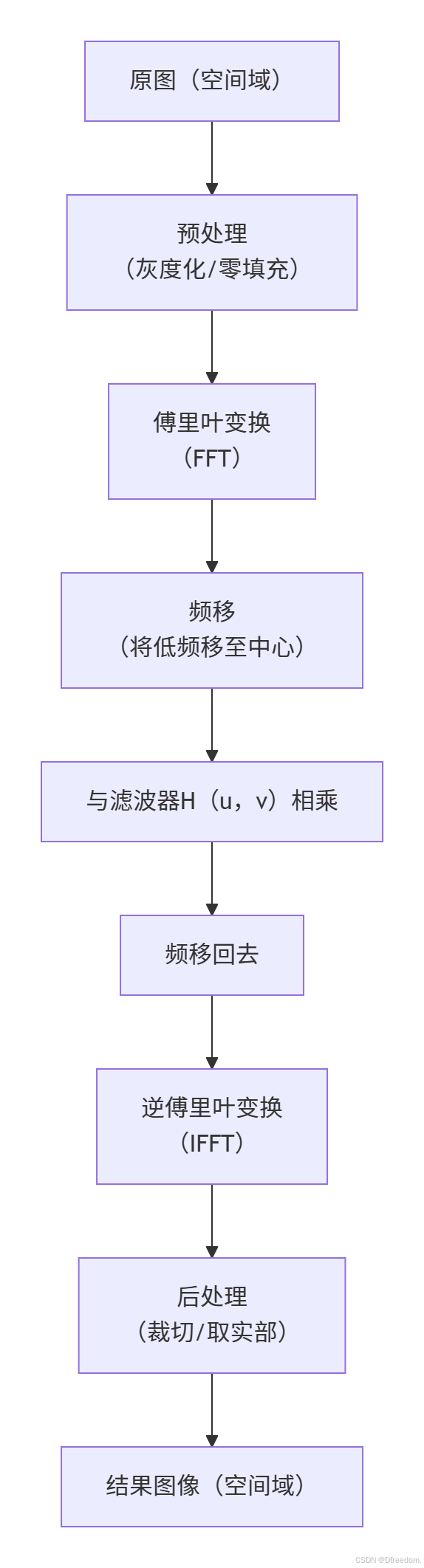

频率域滤波遵循一个标准化的处理流程，下图完整展示了从空间域到频率域再返回的完整旅程：

2.1 低通滤波：图像的“模糊”艺术

目的：保留低频，抑制高频 → 平滑图像，去除噪声

效果对比：

滤波器类型	传递函数	优点	缺点
理想低通	H(u,v) = 1 if D(u,v) ≤ D₀, else 0	概念简单	产生严重振铃效应
高斯低通	H(u,v) = exp[-D²(u,v)/(2D₀²)]	平滑过渡，无振铃效应	计算稍复杂

应用场景：

• 图像去噪（高斯噪声、椒盐噪声）
• 背景平滑
• 创造景深效果

2.2 高通滤波：图像的“锐化”手术

目的：保留高频，抑制低频 → 增强边缘和细节

效果对比：

滤波器类型	传递函数	特点
理想高通	H(u,v) = 0 if D(u,v) ≤ D₀, else 1	锐利截止，有振铃
高斯高通	H(u,v) = 1 - exp[-D²(u,v)/(2D₀²)]	平滑过渡，效果自然

进阶技巧——高频强调滤波：
为了克服直接高通滤波导致图像整体偏暗的问题：

H_enhanced(u,v) = a + b · H_high(u,v)

其中 a ≈ 0.5（偏移量），b > 1（增益），能在锐化的同时保持良好对比度。

第三部分：实战解析——高斯滤波器的双重身份

3.1 高斯滤波器的实现原理

下面这段代码优雅地实现了高斯滤波器，并清晰地展示了低通与高通之间的“补集”关系：

def create_gaussian_filter(shape, center, D0, high_pass=False):
    # 1. 构建距离矩阵：计算每个频率点到中心的距离
    u, v = np.mgrid[0:shape[0], 0:shape[1]]
    u, v = u - center[0], v - center[1]
    D = np.sqrt(u**2 + v**2)  # D代表频率

    # 2. 高斯低通滤波器核心公式
    H_low = np.exp(-(D**2) / (2 * (D0**2)))

    # 3. 通过补集运算得到高通滤波器
    if high_pass:
        H = 1 - H_low  # 关键所在！
    else:
        H = H_low

    return H

3.2 高斯滤波器工作流程详解

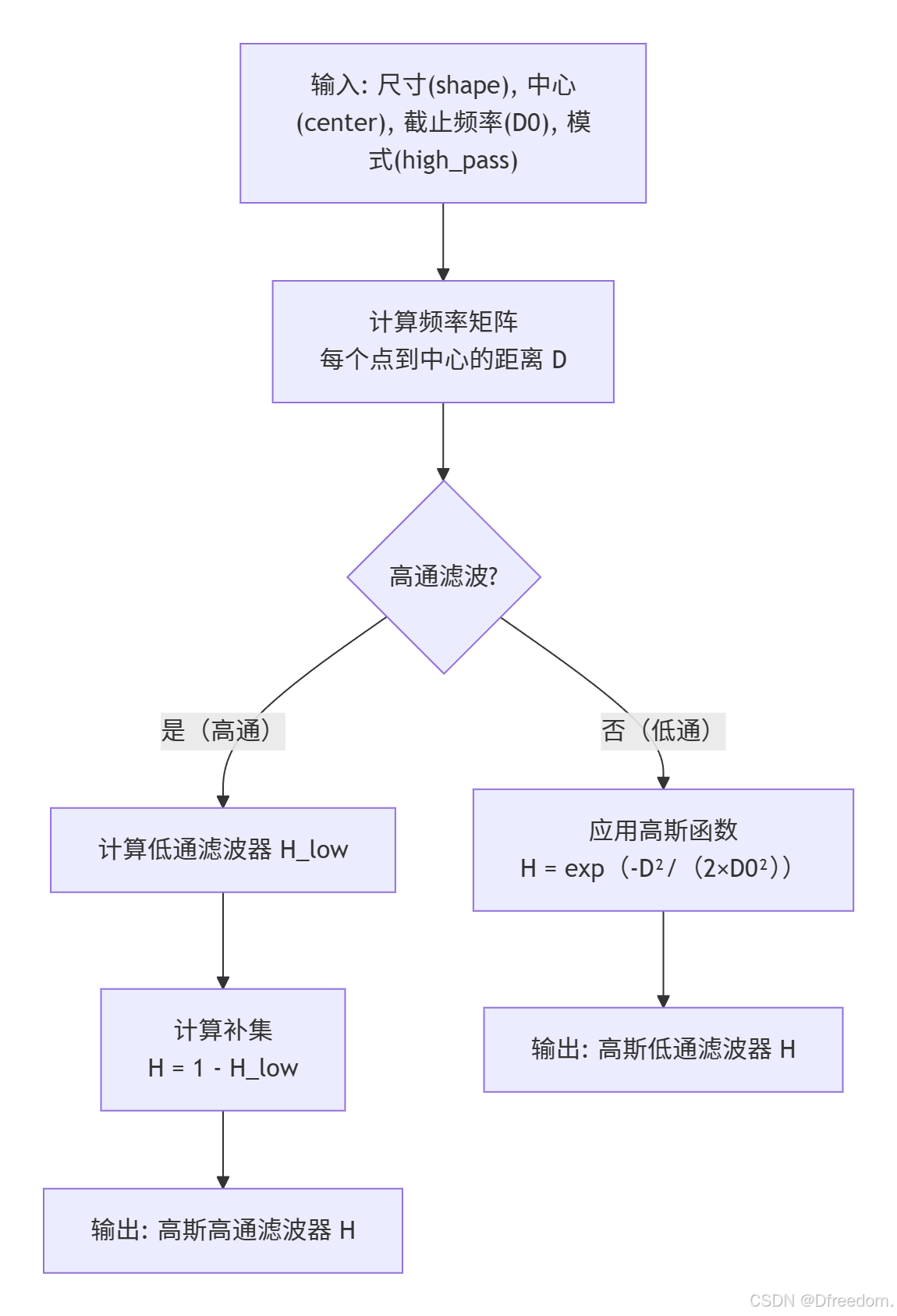

为了更直观地理解这段代码如何实现高低通滤波，我们通过下面的流程图来展示其完整决策与计算过程：

3.3 参数 D₀ 的调控作用

D₀（截止频率）是控制滤波效果的“灵敏度旋钮”：

滤波类型	D₀ 较小	D₀ 较大
低通滤波	强烈模糊，细节大量丢失	轻微模糊，保留更多细节
高通滤波	只突出最锐利边缘，图像较暗	保留更多原图信息，效果更自然

经验值参考：对于512×512图像，D₀ 在10-50之间效果显著；超过100时滤波效果变得微弱。

第四部分：完整代码示例与效果对比

4.1 Python实现代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 读取图像并转换为灰度
img = cv2.imread('input.jpg', 0)
img_float = np.float32(img)

# 傅里叶变换
dft = cv2.dft(img_float, flags=cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)

# 创建高斯滤波器
rows, cols = img.shape
crow, ccol = rows//2, cols//2
D0 = 30  # 截止频率

# 使用前文定义的create_gaussian_filter函数
mask_low = create_gaussian_filter((rows, cols), (crow, ccol), D0, False)
mask_high = create_gaussian_filter((rows, cols), (crow, ccol), D0, True)

# 应用滤波器
mask_low_2ch = np.stack([mask_low, mask_low], axis=2)
mask_high_2ch = np.stack([mask_high, mask_high], axis=2)

fshift_low = dft_shift * mask_low_2ch
fshift_high = dft_shift * mask_high_2ch

# 逆变换回空间域
def inverse_transform(fshift):
    f_ishift = np.fft.ifftshift(fshift)
    img_back = cv2.idft(f_ishift)
    return cv2.magnitude(img_back[:,:,0], img_back[:,:,1])

img_low = inverse_transform(fshift_low)
img_high = inverse_transform(fshift_high)

# 显示结果
plt.figure(figsize=(12, 8))
plt.subplot(2, 3, 1), plt.imshow(img, cmap='gray'), plt.title('原图')
plt.subplot(2, 3, 2), plt.imshow(np.log(1+cv2.magnitude(dft_shift[:,:,0], dft_shift[:,:,1])), cmap='gray'),
plt.title('频谱图')
plt.subplot(2, 3, 3), plt.imshow(mask_low, cmap='gray'), plt.title('低通滤波器')
plt.subplot(2, 3, 4), plt.imshow(mask_high, cmap='gray'), plt.title('高通滤波器')
plt.subplot(2, 3, 5), plt.imshow(img_low, cmap='gray'), plt.title('低通滤波结果（模糊）')
plt.subplot(2, 3, 6), plt.imshow(img_high, cmap='gray'), plt.title('高通滤波结果（锐化）')
plt.tight_layout()
plt.show()

4.2 效果对比分析

处理阶段	视觉特征	频率域解释
原始图像	细节清晰，层次丰富	包含全频率范围的能量分布
低通滤波后	整体模糊，边缘软化，噪声减少	高频成分被抑制，只保留低频能量
高通滤波后	边缘突出，细节增强，背景变暗	低频成分被抑制，只保留高频能量

第五部分：关键要点与最佳实践

5.1 避免常见陷阱

1. 振铃效应：使用理想滤波器时，在图像尖锐边缘处产生的波纹状伪影

   • 解决方案：始终优先选择高斯滤波器等具有平滑过渡特性的滤波器

2. 零填充不足：导致循环卷积代替线性卷积，产生边界效应

   • 解决方案：变换前将图像尺寸扩展至至少 (M+m-1) × (N+n-1)

3. 相位信息丢失：只修改幅度谱而忽略相位谱，会导致图像结构破坏

   • 解决方案：确保在复数域进行操作，保持相位信息完整

5.2 高斯滤波器的本质澄清

• 高斯滤波是一种方法，其核心是使用高斯函数分配权重
• 低通滤波是一种功能，高斯滤波器天然具有低通特性
• 高斯高通滤波器是通过 1 - 高斯低通 构造的补集

这三者的关系可以总结为：高斯滤波器是实现低通滤波的优秀方法，而高通滤波可以通过其补集派生获得。

5.3 何时选择频率域滤波？

场景	推荐方法	理由
小尺寸滤波器	空间域卷积	计算开销更小
大尺寸滤波器	频率域滤波	利用FFT的O(N log N)优势
需要精确频率控制	频率域滤波	直接操作频率分量
实时处理	空间域卷积	避免FFT的变换开销

结语：从像素到节奏的图像理解

频率域滤波为我们提供了一种超越像素的思考方式。当我们把图像看作不同频率正弦波的叠加时，模糊与锐化不再只是对像素的局部调整，而是对整个图像节奏的重新编排。

核心洞察：

• 模糊是降低图像的节奏感，只保留慢板乐章
• 锐化是增强图像的节奏感，突出快板旋律
• 高斯滤波器因其平滑的节奏过渡，成为最自然的“节奏编辑工具”

---
