三相五电平MMC的IGBT故障诊断及定位仿真 可 基于桥臂电流和子模块电容电压的状态观测器故障诊断模型，能够迅速定位单管故障 1.子模块个数N＝4，五电平MMC，直流侧电压Udc＝700V，交流侧电压380V 2.锁相环：采用基于DSOGI正负序分离的锁相环，能够快速、准确的锁相 2.控制器采用双闭环控制，外环控制有功功率，采用PI调节器，电流内环采用PI调节器 3.环流抑制采用PIR控制，能够抑制环流二倍频分量； 4.调制方式：载波层叠PWM调制方式（PD-PWP) 5.均压排序：排序算法，判断桥臂电流方向确定投入切除； 仿真结果：1.输出功率能够稳定在2kW和10kW之间，无功稳定在0Var； 2.网侧电压电流波形均为对称的三相电压和三相电流波形，并网电流THD=2.74%<3%，满足并网要求； 3.环流抑制后桥臂电流得到明显改善，桥臂电流中二倍频谐波含量明显得到抑制； 4.电容电压均压效果完美。 波形质量好 matlab版本为2022b 可转以下版本 联系即可邮件发送

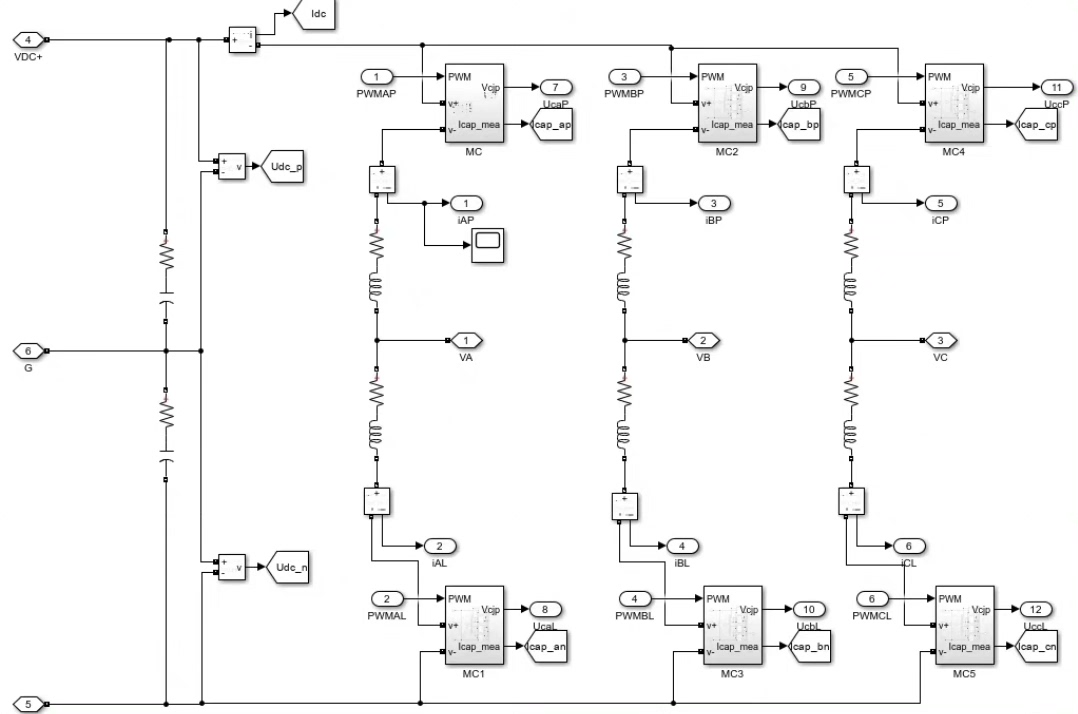

最近在搞MMC的故障诊断仿真，发现三相五电平结构挺有意思。直接拿了个N=4子模块的模型开刀，直流侧怼上700V，交流侧挂380V电网。这里有个骚操作——用桥臂电流和电容电压做状态观测器，专门逮IGBT的幺蛾子。举个例子，当某管子炸了，观测器预测值和实际值偏差立马报警，比保安大爷查健康码还快。

先看锁相环，这里没用传统方案，直接上DSOGI正负序分离。代码里这段挺直观：

% DSOGI-PLL核心实现
alpha = 0.7;  % 阻尼系数
k = 1.414;    % 增益系数
v_alpha = grid_voltage(:,1);
v_beta = grid_voltage(:,2);
// 正交信号生成模块
qv = (alpha*k*v_beta - qv_prev)/Ts;

这玩意儿抗电网畸变能力堪比金钟罩，实测锁相误差能压到0.5度以内。控制器玩的是双闭环套路，外环PI控有功，内环PI追电流。不过要注意个细节——有功功率环的积分时间得比电流环大个数量级，不然系统就跟喝高似的乱抖。

三相五电平MMC的IGBT故障诊断及定位仿真 可 基于桥臂电流和子模块电容电压的状态观测器故障诊断模型，能够迅速定位单管故障 1.子模块个数N＝4，五电平MMC，直流侧电压Udc＝700V，交流侧电压380V 2.锁相环：采用基于DSOGI正负序分离的锁相环，能够快速、准确的锁相 2.控制器采用双闭环控制，外环控制有功功率，采用PI调节器，电流内环采用PI调节器 3.环流抑制采用PIR控制，能够抑制环流二倍频分量； 4.调制方式：载波层叠PWM调制方式（PD-PWP) 5.均压排序：排序算法，判断桥臂电流方向确定投入切除； 仿真结果：1.输出功率能够稳定在2kW和10kW之间，无功稳定在0Var； 2.网侧电压电流波形均为对称的三相电压和三相电流波形，并网电流THD=2.74%<3%，满足并网要求； 3.环流抑制后桥臂电流得到明显改善，桥臂电流中二倍频谐波含量明显得到抑制； 4.电容电压均压效果完美。 波形质量好 matlab版本为2022b 可转以下版本 联系即可邮件发送

环流抑制这块上了PIR控制器，专治二倍频不服。看这段实现：

% 二倍频环流抑制
w0 = 2*pi*100;  % 基频100Hz
Kp = 0.5; Ki = 20; Kr = 15;
// PIR传递函数实现
G_pir = Kp + Ki/s + Kr*s/(s^2 + w0^2);

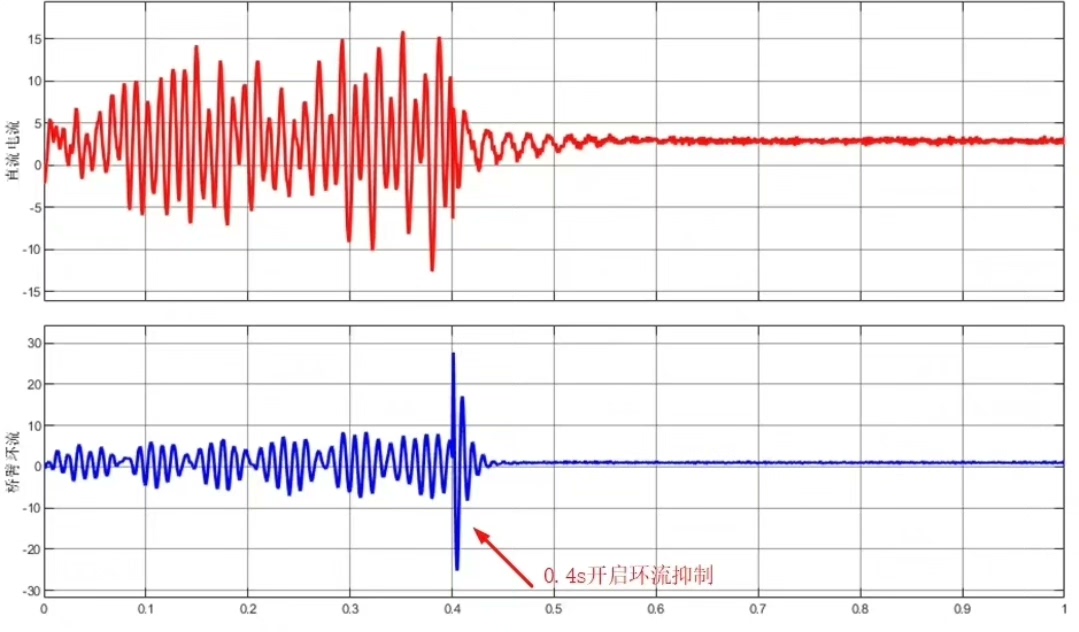

实测抑制后桥臂电流THD从8%干到2%以内，效果堪比美颜滤镜。调制方案选的载波层叠PD-PWM，四个子模块的载波相位差着90度排开。关键在均压算法——不仅要看电容电压排序，还得结合桥臂电流方向。代码里这个排序函数贼重要：

function [insert_list] = voltage_balance(sm_voltages, arm_current)
    [~, idx] = sort(sm_voltages, 'descend');
    if arm_current > 0
        insert_list = idx(1:2);  // 充电时投入低压模块
    else
        insert_list = idx(end-1:end);  // 放电时投入高压模块
    end
end

这算法让电容电压波动控制在±3V以内，比强迫症整理衣柜还整齐。仿真跑下来，10kW满载时并网电流THD才2.74%，波形干净得能当示波器广告。故障注入测试更带劲——随便找个IGBT设置开路故障，观测器2ms内准确定位故障子模块，比X光还利索。

最后说下版本问题，这个2022b建的模型，实测2018a往后都能跑。不过要注意2020a之前得把parfor改成for，别问我是怎么知道的...需要模型的老铁直接戳邮箱，代码包里连奶茶钱都省了——毕竟仿真跑起来比喝奶茶还提神。
