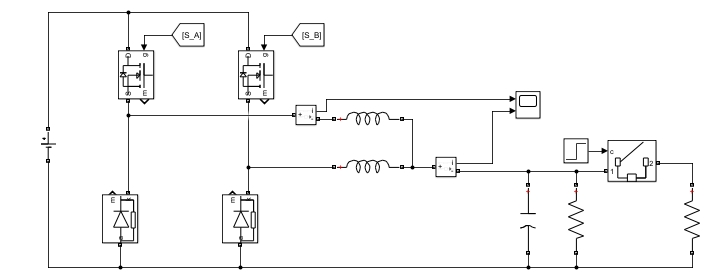

交错并联buck。 两重化交错并联buck电路，采用电压电流双闭环控制，电流采用平均电流采样，载波移相180°，减少了电流纹波，可以减少电感体积。 仿真波形如图所示，当采用软启动时，0.3秒的时间输出电压达到参考电压，软启动过程中电压电流没有超调。 加减载仿真，在0.3秒时突加负载，输出电压依然可以稳定在设定值。 整个仿真全部离散化，包括解析器，控制环节，采样环节。

在电力电子领域，交错并联Buck电路一直是个备受瞩目的存在。今天咱就来唠唠两重化交错并联Buck电路，它那独特的运作方式和优势，可着实有趣。

一、电路核心控制策略 - 电压电流双闭环控制

两重化交错并联Buck电路采用了电压电流双闭环控制，这就像是给电路安上了两个精密的导航系统。电压环保证输出电压稳定在目标值，电流环则对电流进行精准调控。而这里的电流采样采用平均电流采样方式，能更准确地反映电流的整体情况。

咱来简单写段代码模拟下这个控制思路（以Python为例，仅为示意逻辑）：

# 定义一些初始参数
reference_voltage = 12  # 参考电压
reference_current = 5  # 参考电流
current_sample = 0
voltage_sample = 0
k_p_voltage = 0.1  # 电压环比例系数
k_i_voltage = 0.01  # 电压环积分系数
k_p_current = 0.05  # 电流环比例系数
k_i_current = 0.005  # 电流环积分系数
integral_voltage = 0
integral_current = 0

def voltage_current_control():
    global current_sample, voltage_sample, integral_voltage, integral_current
    # 这里模拟获取采样值
    current_sample = get_current_sample()
    voltage_sample = get_voltage_sample()
    # 电流环控制
    error_current = reference_current - current_sample
    integral_current += error_current
    control_signal_current = k_p_current * error_current + k_i_current * integral_current
    # 电压环控制
    error_voltage = reference_voltage - voltage_sample
    integral_voltage += error_voltage
    control_signal_voltage = k_p_voltage * error_voltage + k_i_voltage * integral_voltage
    # 综合控制信号
    final_control_signal = control_signal_voltage + control_signal_current
    return final_control_signal

在这段代码里，我们先定义了参考电压、电流以及控制环的比例和积分系数。voltagecurrentcontrol函数模拟了双闭环控制过程，先分别计算电流环和电压环的误差，通过比例积分控制得到各自的控制信号，最后综合得出最终的控制信号。这就好比是通过不断调整电路的“油门”，让电压和电流都能稳稳地驶向目标值。

二、载波移相180°的神奇效果

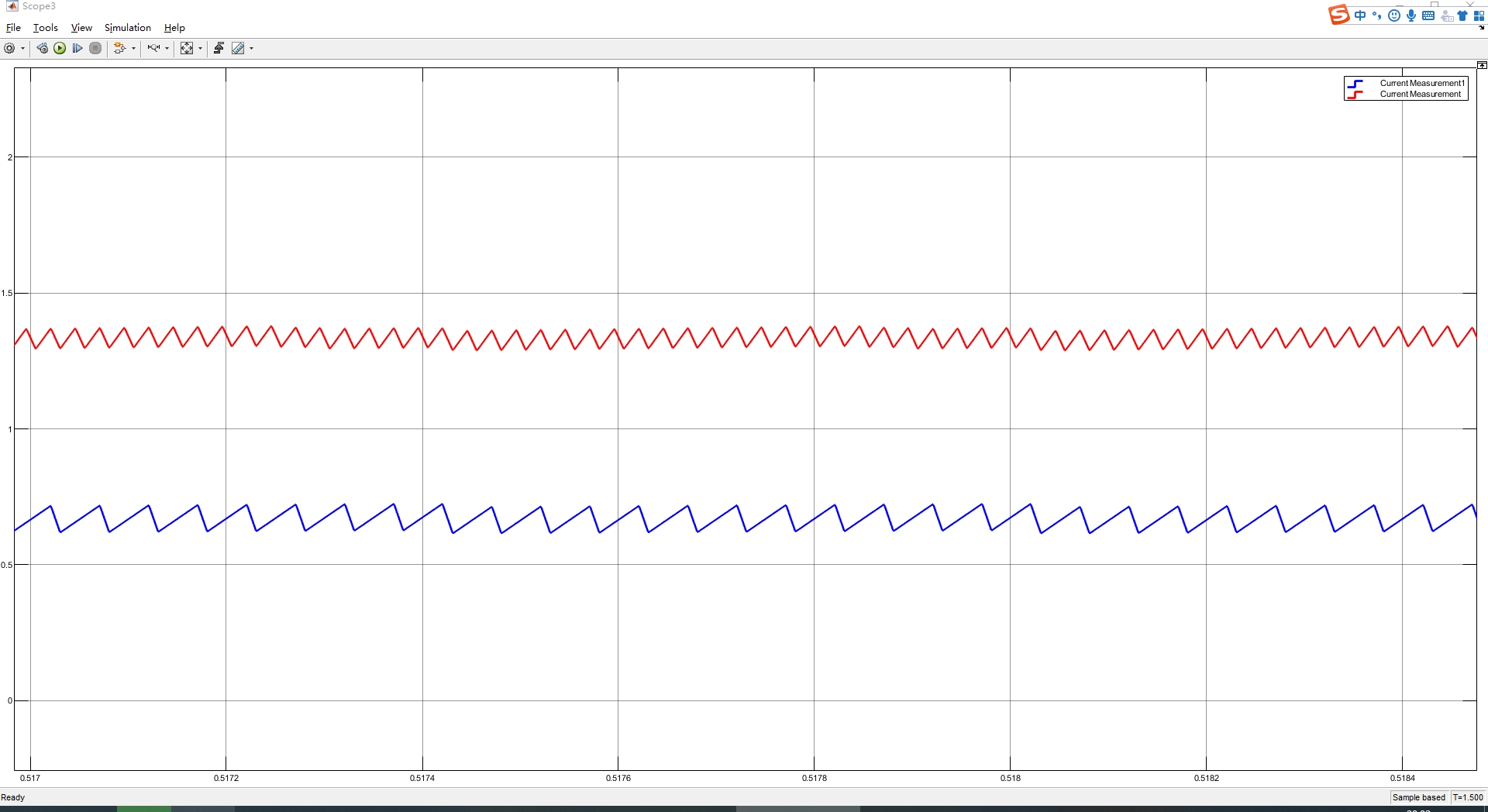

这个电路还采用了载波移相180°的策略，这可太关键了。简单来说，就像是让两个Buck电路的工作节奏错开，你前半拍工作，我后半拍工作。这样做带来的直接好处就是大大减少了电流纹波。电流纹波小了，电感需要处理的波动就少，自然可以减小电感体积，不仅降低成本，还能让电路体积更紧凑。

交错并联buck。 两重化交错并联buck电路，采用电压电流双闭环控制，电流采用平均电流采样，载波移相180°，减少了电流纹波，可以减少电感体积。 仿真波形如图所示，当采用软启动时，0.3秒的时间输出电压达到参考电压，软启动过程中电压电流没有超调。 加减载仿真，在0.3秒时突加负载，输出电压依然可以稳定在设定值。 整个仿真全部离散化，包括解析器，控制环节，采样环节。

想象一下，就像两个人在搬东西，一个人先搬一段，另一个人接着搬，这样搬运过程就更平稳，东西也不容易晃动（类比电流纹波）。

三、仿真带来的惊喜发现

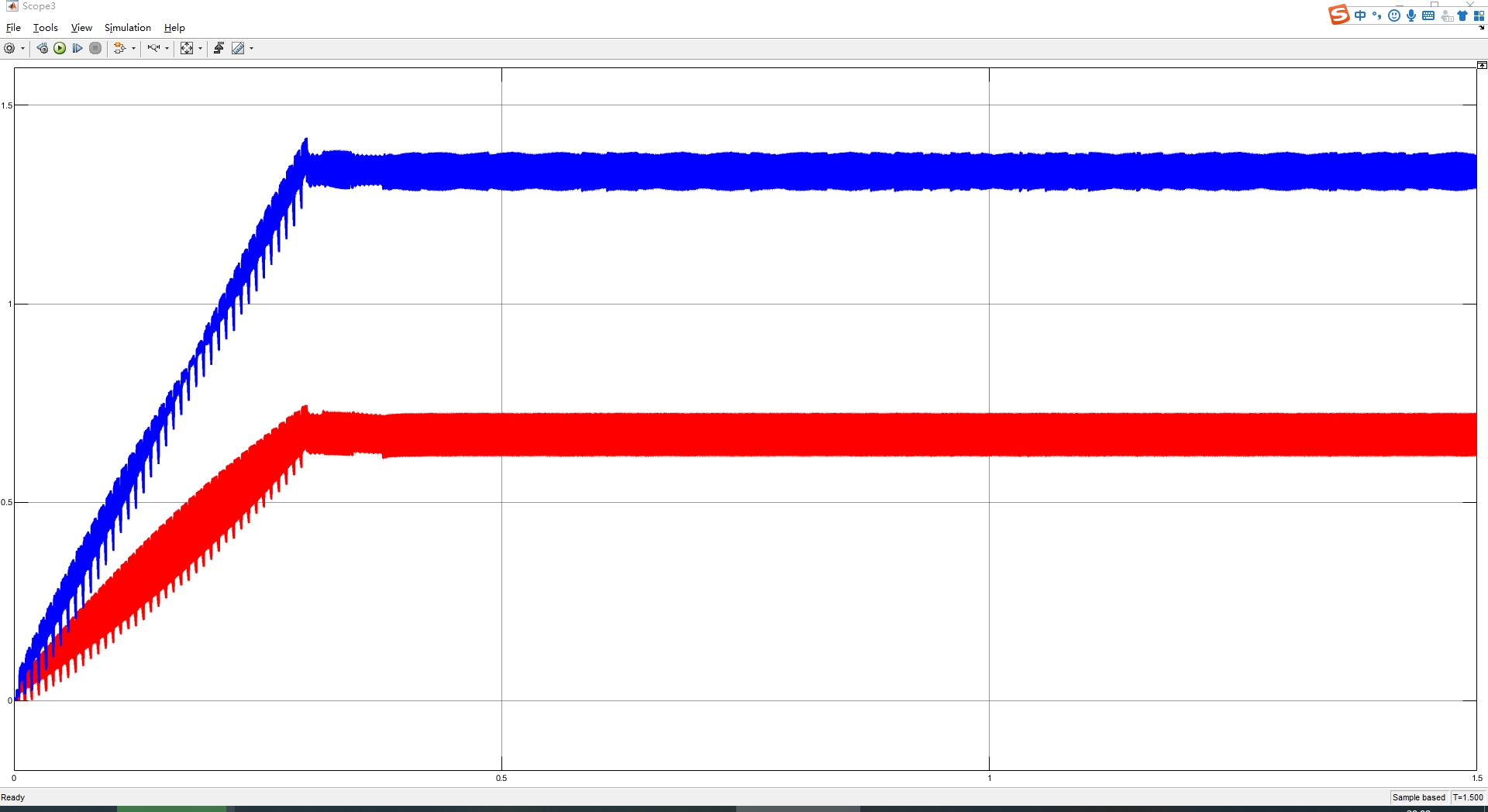

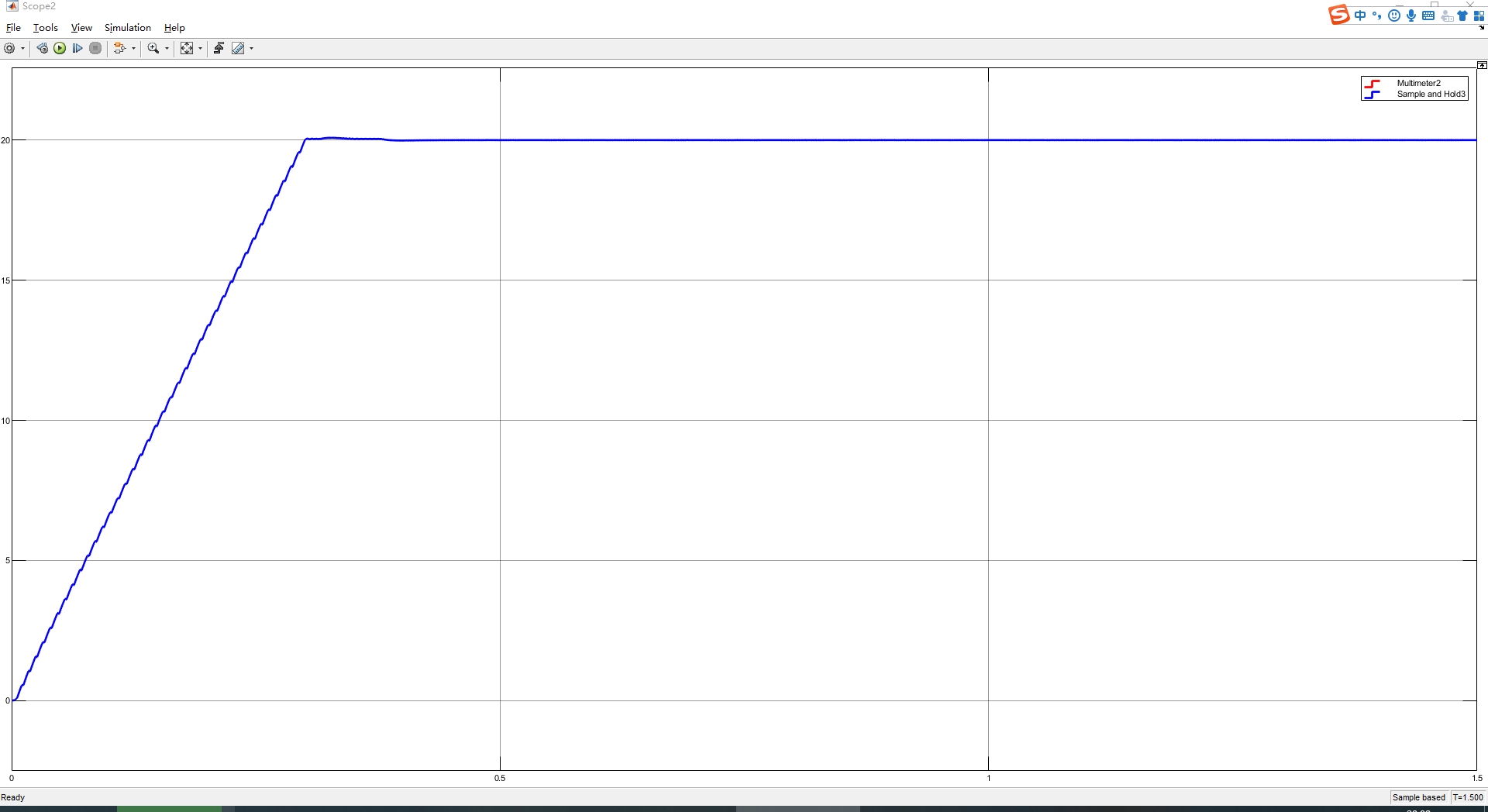

软启动的出色表现

通过仿真，我们看到了超棒的软启动效果。当采用软启动时，仅仅0.3秒的时间，输出电压就平滑地达到了参考电压，而且在这个软启动过程中，电压电流都没有出现超调的情况。这就好比一辆车平稳地从静止加速到目标速度，没有猛地往前冲一下。

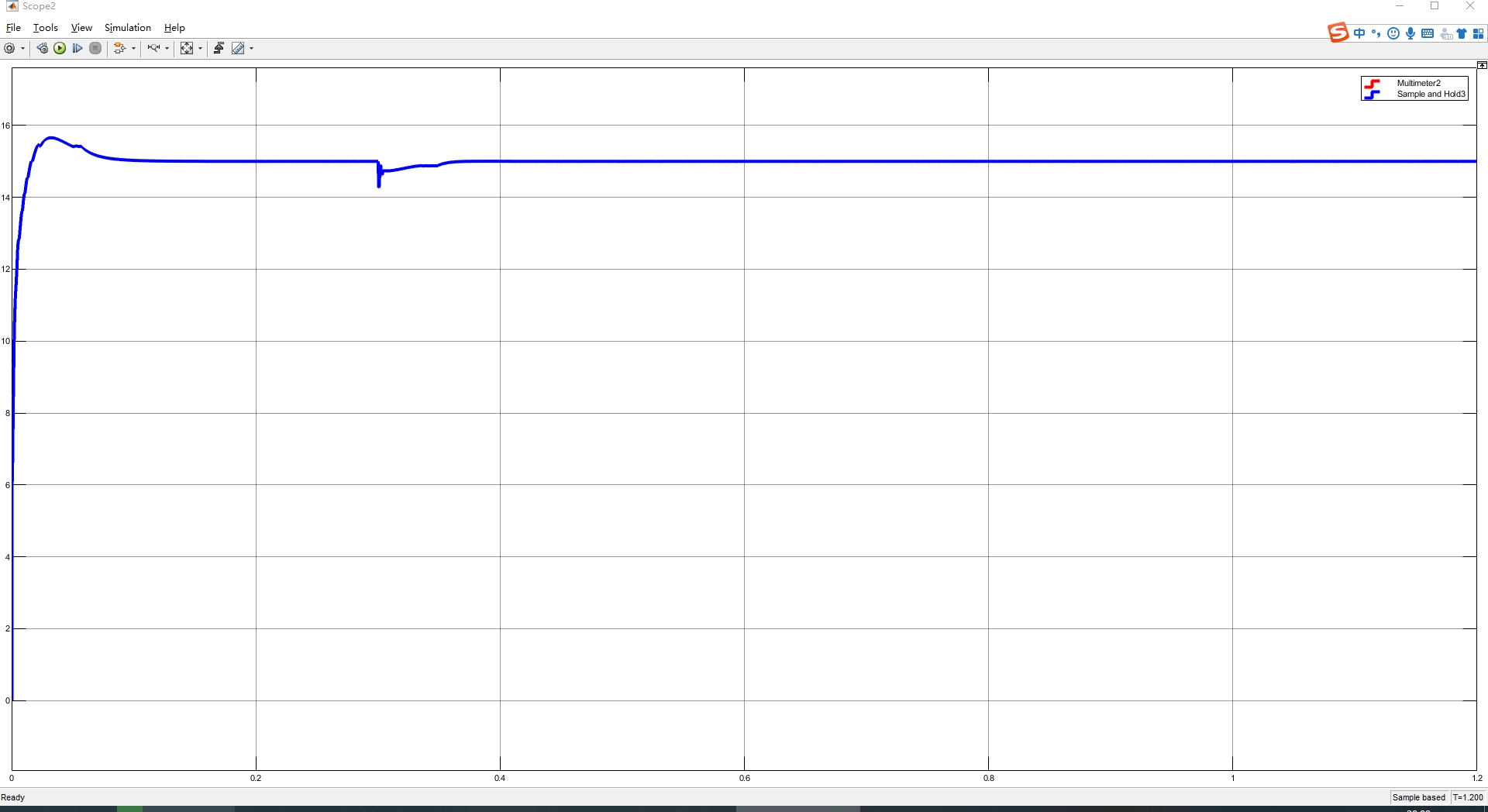

加减载仿真的稳定坚守

再看看加减载仿真，在0.3秒时突然增加负载，这对电路可是个不小的考验。但神奇的是，输出电压依然能够坚定地稳定在设定值。这就体现了这个电路强大的稳定性和鲁棒性，不管外界怎么折腾，它都能保持输出电压的稳定。

四、离散化的全面实现

整个仿真过程全部离散化，包括解析器、控制环节、采样环节。离散化就像是把一个连续的大蛋糕切成了一个个小方块来处理。虽然每个小方块看起来简单，但合在一起就能精确模拟整个复杂的电路行为。通过离散化，可以在数字系统中更方便地对电路进行仿真和分析，就好比用积木搭建一个复杂的建筑，每一块积木都能被精准操控。

总的来说，两重化交错并联Buck电路在电压电流双闭环控制、载波移相以及离散化仿真等方面展现出了独特的魅力和强大的性能，为电力电子领域的发展添砖加瓦。

以上就是关于两重化交错并联Buck电路的一些分享，希望能给对这方面感兴趣的小伙伴一些启发！
