直接开撸！最近在Vivado2019.2上折腾了个OFDM调制解调系统，从编码到FFT/IFFT再到循环前缀，全程Verilog硬刚。这玩意儿虽然网上资料不少，但真自己动手还是踩了不少坑，今天就给大家扒一扒实现细节。

先说核心架构，整个系统分为三大金刚：编码模块负责卷积码+交织，IFFT/FFT这对冤家处理频域时域转换，CP模块就是循环前缀的装卸工。重点看IFFT实现，Vivado自带的FFT IP核真香但得调教：

// IFFT模块实例化
xfft_0 your_fft (
  .aclk(clk_122M),          // 122MHz时钟
  .s_axis_config_tdata(0),  // 0-15为FFT点数，16位控制正反变换
  .s_axis_data_tvalid(data_valid),
  .m_axis_data_tlast(last_flag) // 标记符号边界
);

注意第16位控制正/逆变换，这里有个骚操作——在同一个FFT核上实现OFDM符号生成和解调，通过动态切换配置参数实现硬件复用。实测发现配置切换需要至少3个时钟周期稳定，否则会出现频谱泄漏。

CP添加模块比想象中简单粗暴，直接搬运时域信号尾部：

always @(posedge clk) begin
  if(cp_state == COPY_TAIL) begin
    cp_buffer[0:CP_LEN-1] <= ifft_out[SYMBOL_LEN-CP_LEN:SYMBOL_LEN-1];
  end
  else begin
    tx_data <= cp_buffer; // 输出CP+OFDM符号
  end
end

重点注意时序对齐！CP长度设置为符号长度的1/4时，用Vivado的ILA抓波形发现符号边界错位了3个周期，后来发现是FFT核的latency没算进去。这里建议在testbench里加个自动校准模块：

// 自动时延校准
reg [15:0] delay_counter;
always @(posedge clk) begin
  if(tb_start) delay_counter <= 0;
  else if(!tb_done) delay_counter <= delay_counter + 1;
end

编码部分用了咬尾卷积码，这个实现起来有点意思。Verilog直接写状态转移比用IP核更灵活：

// 卷积编码器
reg [5:0] shift_reg;
always @(posedge clk) begin
  if(rst) shift_reg <= 6'b0;
  else begin
    shift_reg <= {shift_reg[4:0], input_bit};
    coded_bit[0] = input_bit ^ shift_reg[1] ^ shift_reg[2] ^ shift_reg[4] ^ shift_reg[5];
    coded_bit[1] = input_bit ^ shift_reg[0] ^ shift_reg[1] ^ shift_reg[3] ^ shift_reg[5];
  end
end

重点观察约束长度和生成多项式，这里用的是(171,133)八进制编码。仿真时发现编码器输出和Matlab参考代码对不上，最后发现是MSB和LSB顺序问题——Verilog的位序和常规算法描述相反，这个坑至少浪费了我两包烟。

vivado2019.2平台使用verilog开发的OFDM调制解调系统,包括编译码,FFT,IFFT,CP等，包含testbench，有视频指导怎么使用

测试平台搭建是另一个重头戏。建议用系统任务生成标准OFDM符号作为激励：

// 生成QPSK调制数据
initial begin
  for(int i=0; i<SYMBOL_NUM; i++) begin
    for(int j=0; j<SUBCARRIER_NUM; j++) begin
      din = $random % 4;
      case(din)
        0: {I, Q} = {16'h7FFF, 16'h7FFF};  // 00
        1: {I, Q} = {16'h8001, 16'h7FFF};  // 01
        2: {I, Q} = {16'h7FFF, 16'h8001};  // 10
        3: {I, Q} = {16'h8001, 16'h8001};  // 11
      endcase
      #SYMBOL_PERIOD;
    end
  end
end

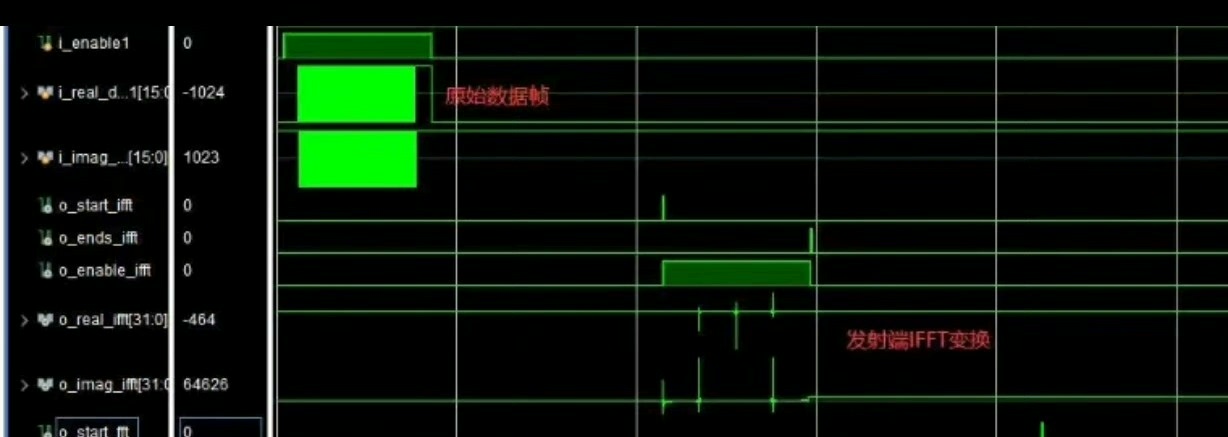

调试时强烈推荐用Vivado的波形调试功能，尤其是观察FFT输出频谱是否对称，CP区间是否完整覆盖多径时延。有个邪门现象——当FFT点数设置为1024时，偶尔会出现中间子载波失真，后来发现是溢出问题，把数据位宽从16bit扩展到20bit后解决。

资源消耗方面，整个系统在Zynq7020上跑，FFT核占了大头：

• Slice LUTs: 23%
• Block RAM: 35%
• DSP48E1: 62%

建议做定点化优化时，先拿FFT输出做误差分析。有个偷懒技巧：在Matlab里做浮点仿真生成golden数据，用$fwrite直接写到文件，然后在testbench里用$readmemh读取做对比验证。

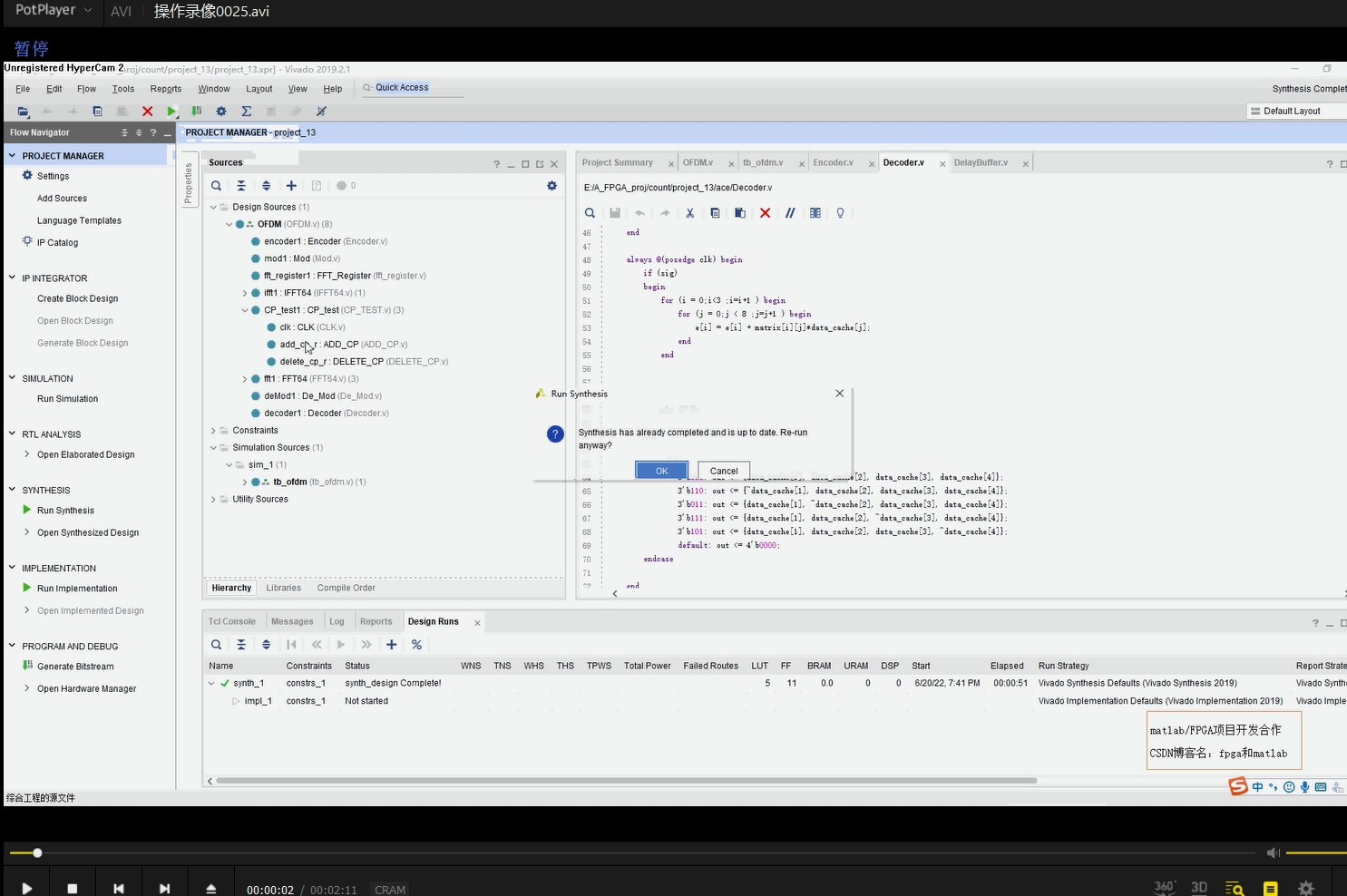

最后说下视频教程的事，整个工程文件连带三个小时的实操视频（包括Vivado工程配置、约束文件编写、上板测试）已经传到GitHub，需要的老铁直接搜"OFDM-Zynq-Lab"，记得点个star再白嫖~
