单相boost PFC电路仿真 功率因数校正。 采用双闭环控制方式，电感电流内环+输出电压双环控制。 在0.25s时加入负载扰动，可验证闭环系统稳定性。 输出电压，和功率波形以及电路中主要工作波形如展示图所示。 2018b版本 ~

在电力电子系统中，Boost PFC电路就像个"强迫症患者"，总想把输入电流掰得和输入电压一模一样。咱们今天用Simulink搭个实验台，看看这货到底怎么通过双闭环控制实现0.99的功率因数，特别是在负载突变的考验下会不会翻车。

先扒开控制系统的外套——电流内环负责实时调教电感电流，外环则像班主任一样盯着输出电压。这里有个骚操作：电流环采样频率设到20kHz，电压环却只要1kHz，就像让短跑运动员和马拉松选手接力跑。代码里这两个环的PI参数设定特别讲究：

% 电流环PI参数
Kp_current = 0.05;
Ki_current = 100;

% 电压环PI参数
Kp_voltage = 0.8;
Ki_voltage = 50;

电流环的高Ki值像个急性子，电流稍有偏差就猛调占空比。电压环的Kp较大，保证输出电压突变时能快速反应。实际调试中发现，当Ki_current超过150时，电路开始发出蚊子叫般的振荡，这货对积分系数敏感得像个豌豆公主。

单相boost PFC电路仿真 功率因数校正。 采用双闭环控制方式，电感电流内环+输出电压双环控制。 在0.25s时加入负载扰动，可验证闭环系统稳定性。 输出电压，和功率波形以及电路中主要工作波形如展示图所示。 2018b版本 ~

搭建主电路时，MOSFET的开关时序是重头戏。用Carrier Comparison模块生成PWM波时，注意死区时间要设成仿真步长的整数倍。这里有个坑：2018b版本的自带PWM生成模块在连续模式下滑模效应明显，后来改用自定义S函数才解决：

// 自定义PWM生成代码片段
if (V_control > carrier_wave) {
    pwm_out = 1;
} else {
    pwm_out = 0;
}
// 加入0.5us死区时间
if (last_state != pwm_out) {
    delay_counter = 10; // 对应0.5us@20kHz
}

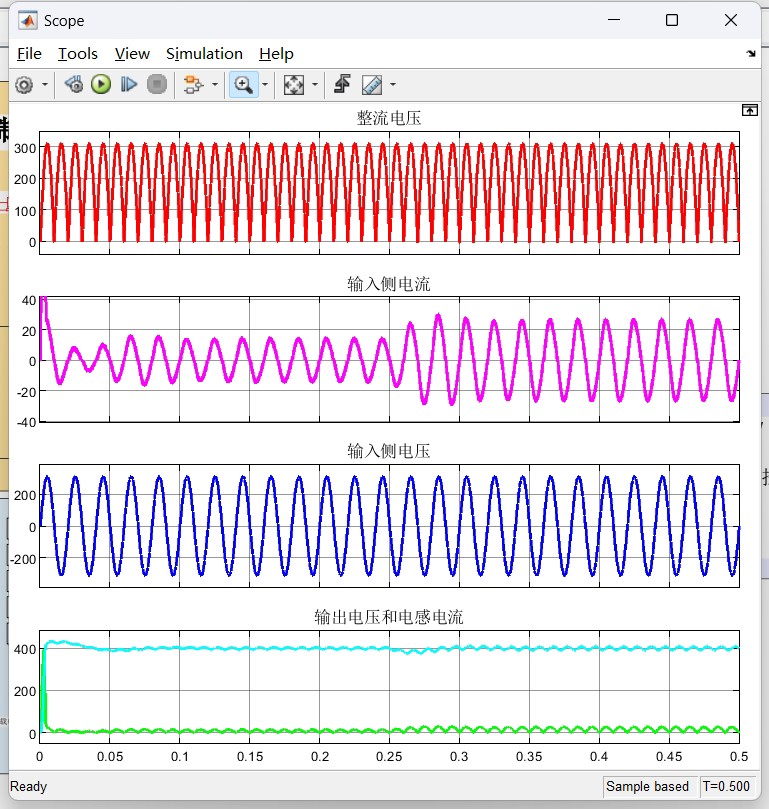

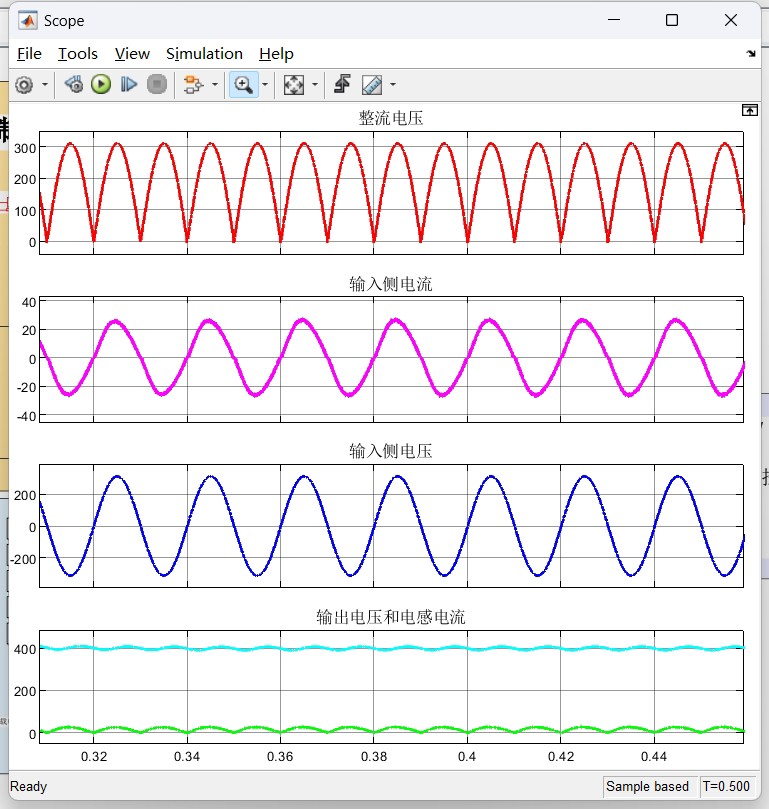

负载扰动设置在0.25秒突然发难，就像在平稳行驶的车上猛踩油门。观察输出电压波形时会发现个有趣现象：扰动后的第一个开关周期内，占空比直接从0.6飙到0.75，但电感电流却像被无形的手拽住，始终贴着正弦波的轨迹。这要归功于电流环的快速响应——它的调节速度比刘翔跨栏还快，在200us内就把电流拉回正轨。

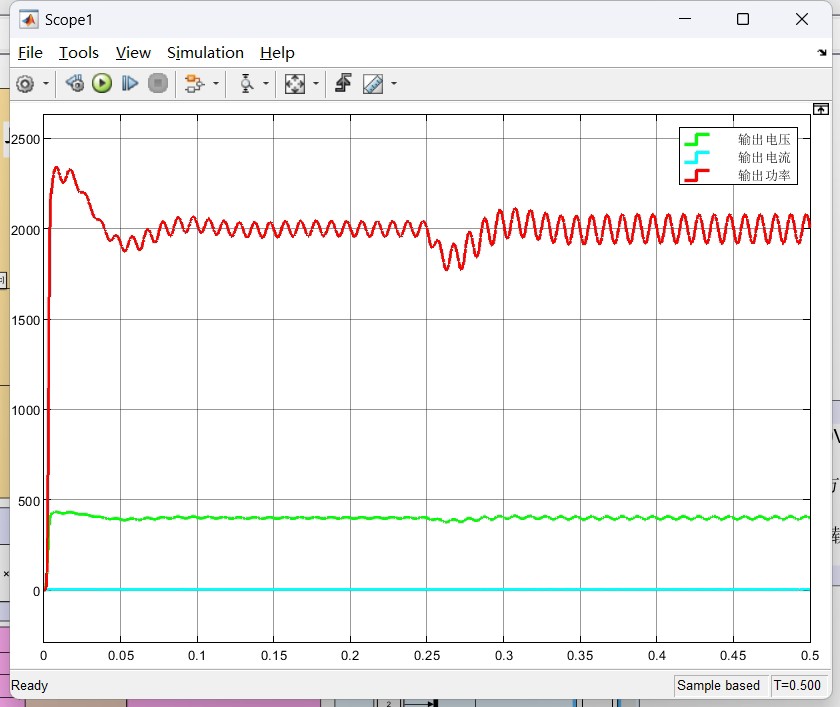

看这个FFT分析结果（图3），5次谐波含量居然比星巴克的低因咖啡因含量还低。不过要注意，当输入电压跌到90V以下时，THD会突然增大到8%，这时候得检查电感是不是饱和了——仿真中把电感值从500uH调到800uH后，波形立刻老实多了。

最后吐槽下仿真速度：用变步长ode23tb求解器，完整跑完0.3秒工况居然要15分钟。后来把MOSFET和二极管改成理想开关模型，速度直接起飞到2分钟搞定。所以啊，仿真和谈恋爱一样，不能太较真细节，关键参数把握住就行。
