恒压供水(3托3) 功能: 三拖三(3台变频3台水泵)，3台水泵循环软启，定时轮换工作。 硬件:采用西门子200smart +昆仑通态触摸屏。 优点: 自己重新修改，调试，完美运行。 一对一变频，一台变频器拖一台泵，解决变频切换的繁琐和安全性； plc内部PID，速度快，系统稳定；

在自动化控制领域，恒压供水系统一直是一个经典且实用的项目。今天就来跟大家分享一下我做的恒压供水（3 托 3）项目，里面的门道还真不少呢。

一、项目功能大揭秘

这个恒压供水系统是三拖三的配置，也就是 3 台变频搭配 3 台水泵。最有意思的是它的运行方式，3 台水泵采用循环软启，而且还能定时轮换工作。循环软启就好比是给水泵们安排了一个温和的出场顺序，避免了瞬间启动对设备造成的冲击。定时轮换工作则能让每台水泵都有机会“锻炼”，延长设备整体寿命。

二、硬件搭建的智慧选择

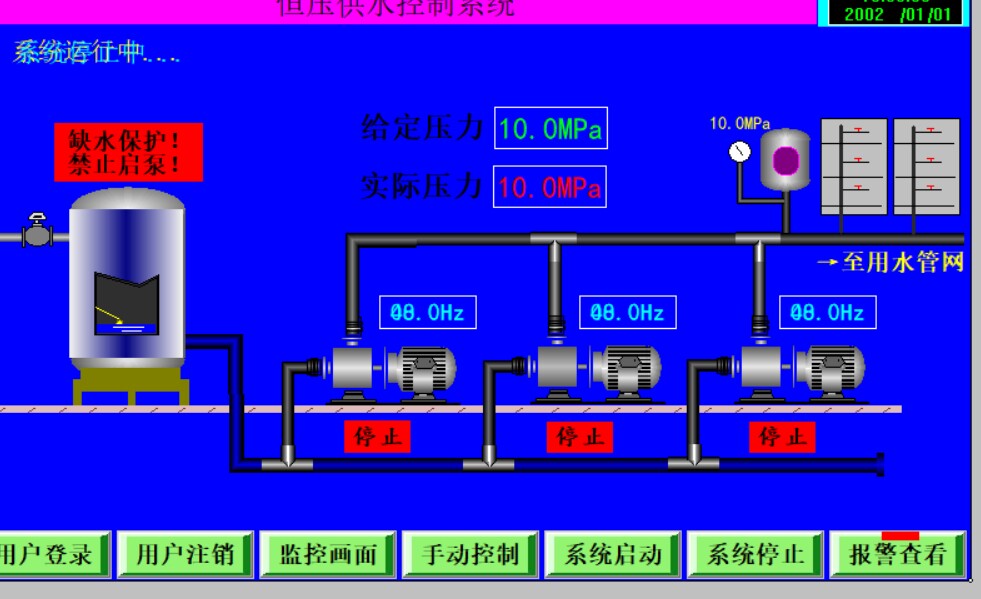

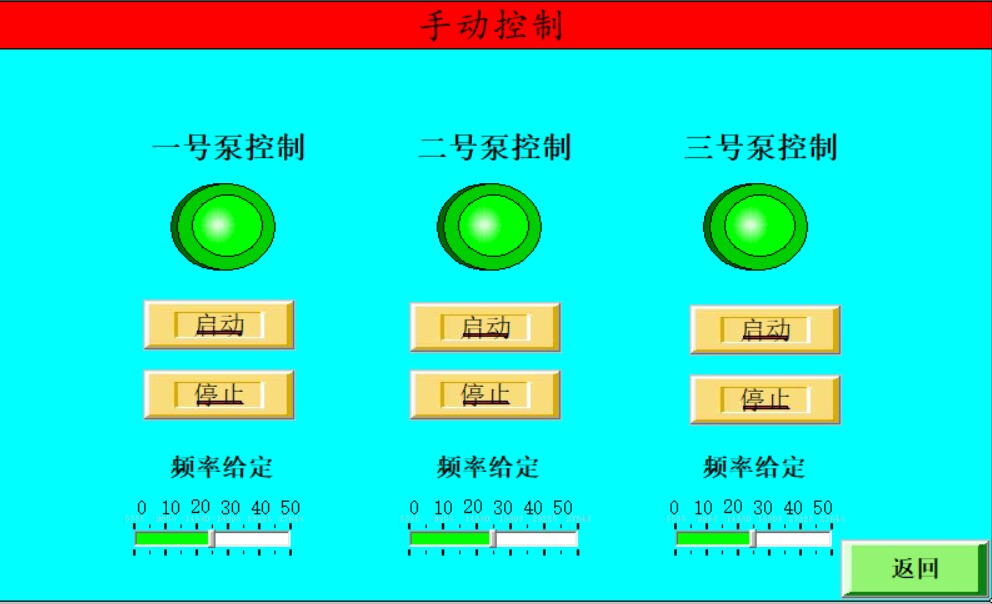

硬件方面，我选用了西门子 200smart PLC 和昆仑通态触摸屏。西门子 200smart PLC 那可是出了名的稳定、可靠，处理逻辑控制能力一流。昆仑通态触摸屏则为我们与系统交互提供了一个直观友好的界面，无论是参数设置还是运行状态监控，都能轻松搞定。

三、代码剖析

接下来咱们看看核心的 PLC 代码部分，这里以西门子 200smart 的编程语言为例（以下代码为简化示意，实际项目会更复杂）。

NETWORK 1: 初始化
LD SM0.1
MOVW 16#0000, VW0 // 初始化一些变量，比如设置初始的水泵运行模式

这段代码利用了特殊继电器 SM0.1，它只在 PLC 上电的第一个扫描周期接通。这里通过 MOVW 指令将 16 进制数 0000 传送到 VW0 这个存储区，用于初始化相关变量，为后续程序运行做好准备。

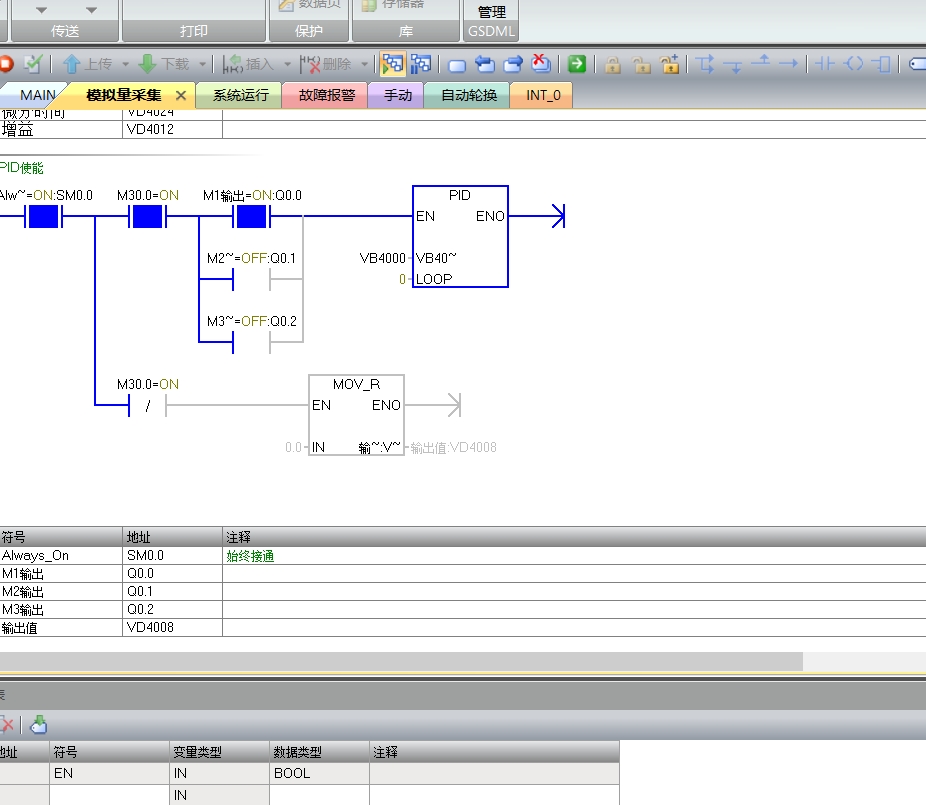

NETWORK 2: PID 控制部分
LDW>= AIW0, 12800 // AIW0 为模拟量输入通道，采集实际水压值
MOVR AIW0, VD10 // 将采集到的实际水压值转换为实数存到 VD10
MOVR 27648.0, VD14 // 满量程值 27648，用于转换
/R VD14, VD10 // 进行比例转换，得到实际水压的归一化值

MOVR 设定水压值, VD18 // 设定水压值假设预先存在 VD18
PID_Table[0], 0 // 调用 PID 指令块，进行 PID 运算

在这段代码里，首先通过比较指令判断采集到的实际水压值是否大于等于某个设定阈值（这里是 12800，实际根据量程调整）。然后将采集值转换为实数并进行归一化处理，方便后续 PID 运算。接着把设定水压值传送到指定存储区，最后调用 PID 指令块进行运算，根据实际水压与设定水压的偏差来调整变频器的输出频率，从而控制水泵转速，实现恒压供水。

四、项目优点大放送

这个项目经过我自己重新修改和调试后，达到了完美运行的状态。它有几个非常突出的优点。

首先是一对一变频的设计，一台变频器专门拖一台泵，彻底解决了变频切换时的繁琐问题，而且安全性大大提高。以前那种多台泵共用变频器切换时可能出现的各种复杂故障，在这种设计下几乎都被杜绝了。

其次是 PLC 内部集成的 PID 控制算法，速度超级快，整个系统也因此变得非常稳定。PID 算法就像一个聪明的小管家，实时监控水压的变化，精准地调整水泵的转速，让水压始终稳定在设定值附近。

总之，这个恒压供水（3 托 3）项目从功能实现到硬件选型，再到代码逻辑和优点，每一部分都蕴含着自动化控制的魅力。希望我的分享能给大家在类似项目上带来一些启发。
