目录

• 前言：跨生态开发的新机遇
• 混合工程结构深度解析
• 展示效果图片
• 功能代码实现
• 本次开发中容易遇到的问题
• 总结本次开发中用到的技术点

前言：跨生态开发的新机遇

在移动开发领域，我们总是面临着选择与适配。今天，你的Flutter应用在Android和iOS上跑得正欢，明天可能就需要考虑一个新的平台：HarmonyOS（鸿蒙）。这不是一道选答题，而是很多团队正在面对的现实。

Flutter的优势很明确——写一套代码，就能在两个主要平台上运行，开发体验流畅。而鸿蒙代表的是下一个时代的互联生态，它不仅仅是手机系统，更着眼于未来全场景的体验。将现有的Flutter应用适配到鸿蒙，听起来像是一个“跨界”任务，但它本质上是一次有价值的技术拓展：让产品触达更多用户，也让技术栈覆盖更广。

不过，这条路走起来并不像听起来那么简单。Flutter和鸿蒙，从底层的架构到上层的工具链，都有着各自的设计逻辑。会遇到一些具体的问题：代码如何组织？原有的功能在鸿蒙上如何实现？那些平台特有的能力该怎么调用？更实际的是，从编译打包到上架部署，整个流程都需要重新摸索。
这篇文章想做的，就是把这些我们趟过的路、踩过的坑，清晰地摊开给你看。我们不会只停留在“怎么做”，还会聊到“为什么得这么做”，以及“如果出了问题该往哪想”。这更像是一份实战笔记，源自真实的项目经验，聚焦于那些真正卡住过我们的环节。

无论你是在为一个成熟产品寻找新的落地平台，还是从一开始就希望构建能面向多端的应用，这里的思路和解决方案都能提供直接的参考。理解了两套体系之间的异同，掌握了关键的衔接技术，不仅能完成这次迁移，更能积累起应对未来技术变化的能力。

混合工程结构深度解析

项目目录架构

当Flutter项目集成鸿蒙支持后，典型的项目结构会发生显著变化。以下是经过ohos_flutter插件初始化后的项目结构：

my_flutter_harmony_app/
├── lib/                          # Flutter业务代码（基本不变）
│   ├── main.dart                 # 应用入口
│   ├── home_page.dart           # 首页
│   └── utils/
│       └── platform_utils.dart  # 平台工具类
├── pubspec.yaml                  # Flutter依赖配置
├── ohos/                         # 鸿蒙原生层（核心适配区）
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS代码
│   │       │   ├── MainAbility/
│   │       │   │   ├── MainAbility.ts       # 主Ability
│   │       │   │   └── MainAbilityContext.ts
│   │       │   └── pages/
│   │       │       ├── Index.ets           # 主页面
│   │       │       └── Splash.ets          # 启动页
│   │       ├── resources/        # 鸿蒙资源文件
│   │       │   ├── base/
│   │       │   │   ├── element/  # 字符串等
│   │       │   │   ├── media/    # 图片资源
│   │       │   │   └── profile/  # 配置文件
│   │       │   └── en_US/        # 英文资源
│   │       └── config.json       # 应用核心配置
│   ├── ohos_test/               # 测试模块
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 鸿蒙依赖管理
└── README.md

展示效果图片

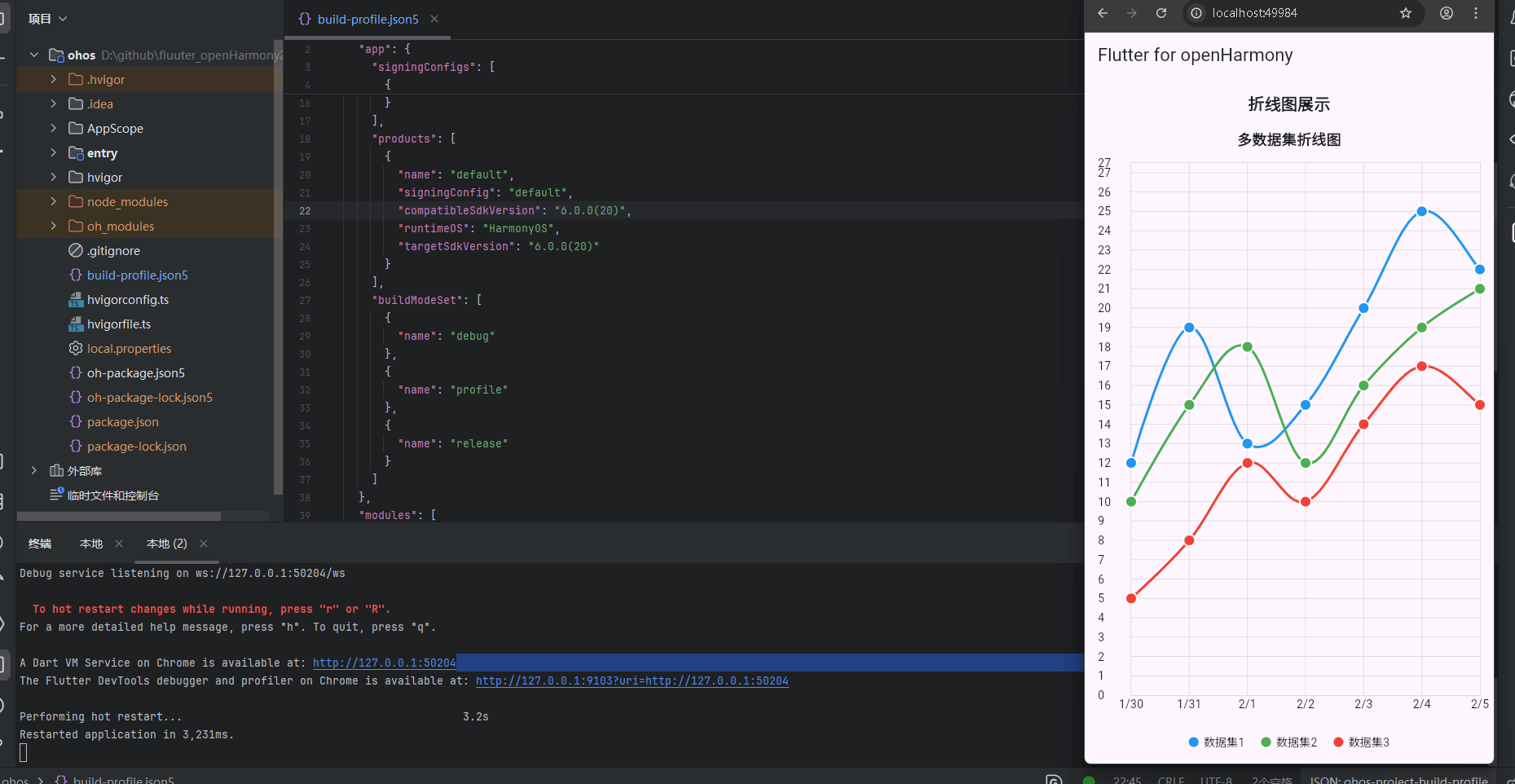

flutter 实时预览 效果展示

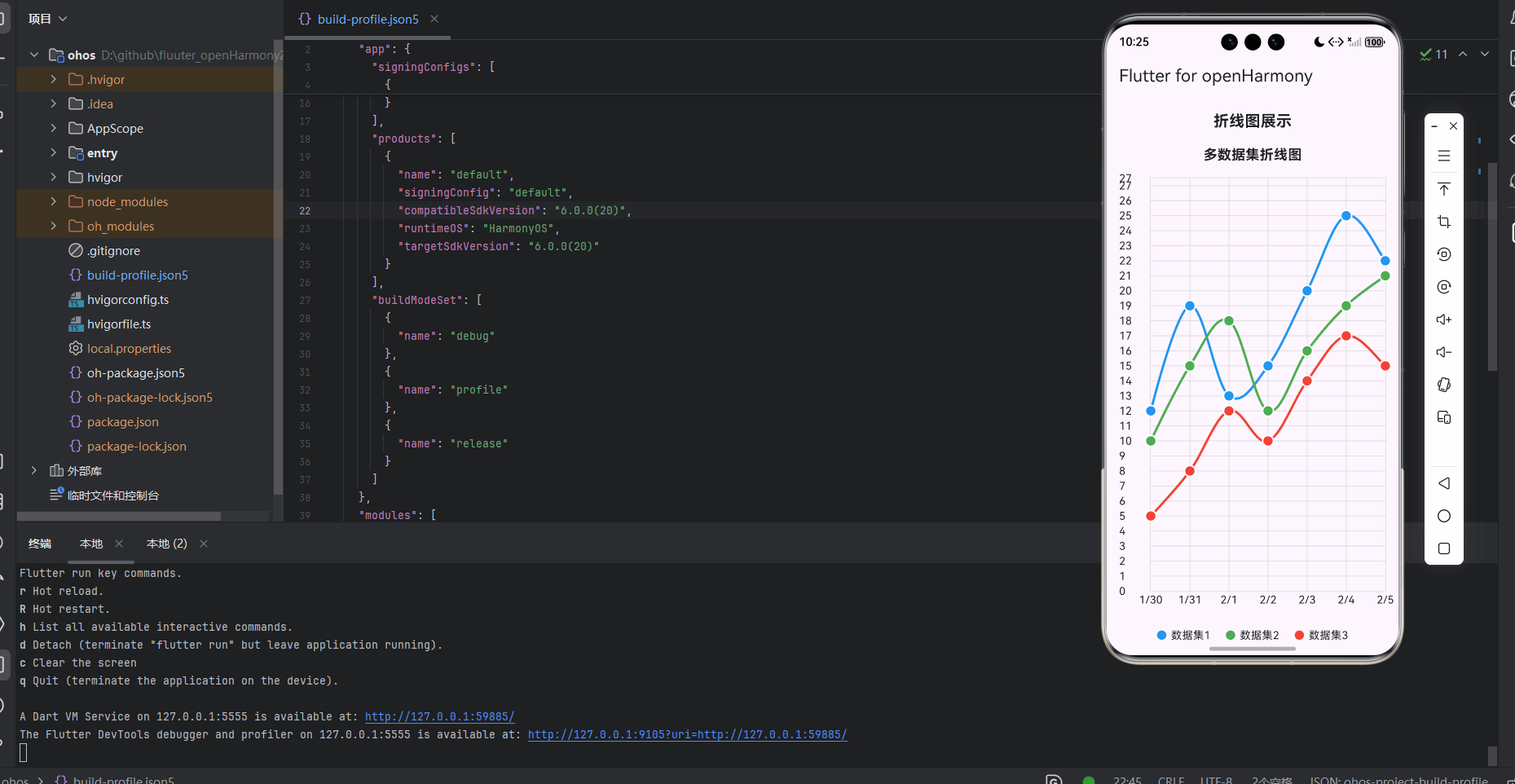

运行到鸿蒙虚拟设备中效果展示

功能代码实现

本次开发实现了一个基于Flutter for OpenHarmony的折线图组件，使用fl_chart库来实现类似ECharts的效果。下面详细介绍各个组件的开发实现和使用方法。

1. 数据模型设计

首先，我们需要定义一个数据模型来存储折线图的数据，包括日期、数值、标签和颜色等信息。

class LineChartDataModel {
  final List<DateTime> dates;
  final List<double> values;
  final String label;
  final Color color;

  LineChartDataModel({
    required this.dates,
    required this.values,
    required this.label,
    required this.color,
  });
}

这个数据模型包含四个关键字段：

• dates：存储数据点的日期列表
• values：存储数据点的数值列表
• label：数据集的名称，用于图例显示
• color：数据集的颜色，用于折线和图例显示

2. 折线图主组件

接下来，我们创建一个名为CustomLineChart的有状态组件，作为折线图的主容器，负责管理状态和布局。

class CustomLineChart extends StatefulWidget {
  final List<LineChartDataModel> data;
  final String title;
  final Function(int, double, DateTime)? onPointClick;

  const CustomLineChart({
    Key? key,
    required this.data,
    this.title = '折线图',
    this.onPointClick,
  }) : super(key: key);

  @override
  _CustomLineChartState createState() => _CustomLineChartState();
}

class _CustomLineChartState extends State<CustomLineChart> {
  int? _touchedIndex;

  @override
  Widget build(BuildContext context) {
    return Column(
      children: [
        Text(
          widget.title,
          style: const TextStyle(
            fontSize: 18,
            fontWeight: FontWeight.bold,
          ),
        ),
        const SizedBox(height: 16),
        Expanded(
          child: LineChartWidget(
            data: widget.data,
            touchedIndex: _touchedIndex,
            onPointTap: (index, value, date) {
              setState(() {
                _touchedIndex = index;
              });
              if (widget.onPointClick != null) {
                widget.onPointClick!(index, value, date);
              }
            },
            onTooltipClose: () {
              setState(() {
                _touchedIndex = null;
              });
            },
          ),
        ),
        const SizedBox(height: 16),
        _buildLegend(),
      ],
    );
  }

  Widget _buildLegend() {
    return Wrap(
      spacing: 20,
      runSpacing: 10,
      children: widget.data.map((series) {
        return Row(
          mainAxisSize: MainAxisSize.min,
          children: [
            Container(
              width: 12,
              height: 12,
              decoration: BoxDecoration(
                color: series.color,
                shape: BoxShape.circle,
              ),
            ),
            const SizedBox(width: 6),
            Text(series.label),
          ],
        );
      }).toList(),
    );
  }
}

组件说明

• CustomLineChart接收三个参数：

  • data：折线图数据列表
  • title：折线图标题
  • onPointClick：点击数据点时的回调函数

• 组件内部使用_touchedIndex来跟踪当前点击的数据点索引，实现交互效果

• _buildLegend方法用于生成图例，显示每个数据集的名称和颜色

3. 折线图绘制组件

然后，我们创建一个名为LineChartWidget的无状态组件，负责实际的折线图绘制逻辑。

class LineChartWidget extends StatelessWidget {
  final List<LineChartDataModel> data;
  final int? touchedIndex;
  final Function(int, double, DateTime)? onPointTap;
  final Function()? onTooltipClose;

  const LineChartWidget({
    Key? key,
    required this.data,
    this.touchedIndex,
    this.onPointTap,
    this.onTooltipClose,
  }) : super(key: key);

  @override
  Widget build(BuildContext context) {
    return LineChart(
      LineChartData(
        gridData: FlGridData(
          show: true,
          drawVerticalLine: true,
          drawHorizontalLine: true,
          horizontalInterval: 1,
          verticalInterval: 1,
          getDrawingHorizontalLine: (value) {
            return FlLine(
              color: Colors.grey.withOpacity(0.3),
              strokeWidth: 1,
            );
          },
          getDrawingVerticalLine: (value) {
            return FlLine(
              color: Colors.grey.withOpacity(0.3),
              strokeWidth: 1,
            );
          },
        ),
        titlesData: FlTitlesData(
          show: true,
          rightTitles: AxisTitles(sideTitles: SideTitles(showTitles: false)),
          topTitles: AxisTitles(sideTitles: SideTitles(showTitles: false)),
          bottomTitles: AxisTitles(
            sideTitles: SideTitles(
              showTitles: true,
              reservedSize: 30,
              interval: 1,
              getTitlesWidget: (value, meta) {
                final index = value.toInt();
                if (index >= 0 && index < data[0].dates.length) {
                  final date = data[0].dates[index];
                  return Text('${date.month}/${date.day}');
                }
                return const Text('');
              },
            ),
          ),
          leftTitles: AxisTitles(
            sideTitles: SideTitles(
              showTitles: true,
              reservedSize: 40,
              interval: 1,
              getTitlesWidget: (value, meta) {
                return Text('${value.toInt()}');
              },
            ),
          ),
        ),
        borderData: FlBorderData(
          show: true,
          border: Border.all(color: Colors.grey.withOpacity(0.3)),
        ),
        minX: 0,
        maxX: (data.isNotEmpty ? data[0].dates.length - 1 : 0).toDouble(),
        minY: 0,
        maxY: _getMaxY(),
        lineBarsData: _getLineBarsData(),
        lineTouchData: LineTouchData(
          touchTooltipData: LineTouchTooltipData(
            getTooltipItems: (touchedSpots) {
              return touchedSpots.map((spot) {
                final seriesIndex = spot.barIndex;
                final dataIndex = spot.x.toInt();
                final series = data[seriesIndex];
                final value = series.values[dataIndex];
                final date = series.dates[dataIndex];

                return LineTooltipItem(
                  '${series.label}: ${value.toStringAsFixed(1)}\nDate: ${date.month}/${date.day}',
                  TextStyle(color: series.color),
                );
              }).toList();
            },
          ),
          handleBuiltInTouches: true,
          touchCallback: (event, response) {
            if (onTooltipClose != null && event is FlPointerExitEvent) {
              onTooltipClose!();
            }
          },
        ),
      ),
    );
  }

  double _getMaxY() {
    double max = 0;
    for (var series in data) {
      for (var value in series.values) {
        if (value > max) {
          max = value;
        }
      }
    }
    return max * 1.1; // Add 10% padding
  }

  List<LineChartBarData> _getLineBarsData() {
    return data.asMap().entries.map((entry) {
      final index = entry.key;
      final series = entry.value;
      return LineChartBarData(
        spots: series.values.asMap().entries.map((valueEntry) {
          return FlSpot(valueEntry.key.toDouble(), valueEntry.value);
        }).toList(),
        isCurved: true,
        color: series.color,
        barWidth: 3,
        isStrokeCapRound: true,
        dotData: FlDotData(
          show: true,
          getDotPainter: (spot, percent, barData, index) {
            return FlDotCirclePainter(
              radius: 6,
              color: barData.color ?? Colors.blue,
              strokeWidth: 2,
              strokeColor: Colors.white,
            );
          },
        ),
        belowBarData: BarAreaData(
          show: false,
        ),
      );
    }).toList() as List<LineChartBarData>;
  }
}

组件说明

• LineChartWidget接收四个参数：

  • data：折线图数据列表
  • touchedIndex：当前点击的数据点索引
  • onPointTap：点击数据点时的回调函数
  • onTooltipClose：关闭工具提示时的回调函数

• 组件内部实现了以下功能：

  • 网格线绘制：使用FlGridData配置网格线的样式和间隔
  • 坐标轴标签：使用FlTitlesData配置四个方向的标签，底部显示日期，左侧显示数值
  • 边框设置：使用FlBorderData配置图表边框
  • 数据范围：根据数据自动计算X轴和Y轴的范围
  • 折线绘制：使用_getLineBarsData方法生成折线数据
  • 交互效果：使用LineTouchData配置点击交互和工具提示

• _getMaxY方法用于计算Y轴的最大值，并添加10%的 padding 以确保所有数据点都能显示

• _getLineBarsData方法用于生成折线数据，包括曲线设置、颜色、宽度、数据点等

4. 主页面集成

最后，我们需要在主页面中集成折线图组件，并添加示例数据和交互逻辑。

import 'package:flutter/material.dart';
import 'package:aa/components/line_chart.dart';

void main() {
  runApp(const MyApp());
}

class MyApp extends StatelessWidget {
  const MyApp({super.key});

  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: 'Flutter for openHarmony',
      theme: ThemeData(
        colorScheme: ColorScheme.fromSeed(seedColor: Colors.deepPurple),
        useMaterial3: true,
      ),
      debugShowCheckedModeBanner: false,
      home: const MyHomePage(title: 'Flutter for openHarmony'),
    );
  }
}

class MyHomePage extends StatefulWidget {
  const MyHomePage({super.key, required this.title});

  final String title;

  @override
  State<MyHomePage> createState() => _MyHomePageState();
}

class _MyHomePageState extends State<MyHomePage> {
  late List<LineChartDataModel> _lineData;

  @override
  void initState() {
    super.initState();
    _initLineData();
  }

  void _initLineData() {
    // Generate sample dates for the last 7 days
    final dates = List<DateTime>.generate(
      7,
      (i) => DateTime.now().subtract(Duration(days: 6 - i)),
    );

    // Create sample data sets
    _lineData = [
      LineChartDataModel(
        dates: dates,
        values: [12, 19, 13, 15, 20, 25, 22],
        label: '数据集1',
        color: Colors.blue,
      ),
      LineChartDataModel(
        dates: dates,
        values: [10, 15, 18, 12, 16, 19, 21],
        label: '数据集2',
        color: Colors.green,
      ),
      LineChartDataModel(
        dates: dates,
        values: [5, 8, 12, 10, 14, 17, 15],
        label: '数据集3',
        color: Colors.red,
      ),
    ];
  }

  void _onLinePointClick(int index, double value, DateTime date) {
    // Handle line chart point click
    ScaffoldMessenger.of(context).showSnackBar(
      SnackBar(
        content: Text('点击了点 $index: 值 $value, 日期 ${date.month}/${date.day}'),
        duration: const Duration(seconds: 2),
      ),
    );
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text(widget.title),
      ),
      body: Padding(
        padding: const EdgeInsets.all(16.0),
        child: Column(
          children: <Widget>[
            const Text(
              '折线图展示',
              style: TextStyle(
                fontSize: 20,
                fontWeight: FontWeight.bold,
              ),
            ),
            const SizedBox(height: 16),
            Expanded(
              child: CustomLineChart(
                data: _lineData,
                title: '多数据集折线图',
                onPointClick: _onLinePointClick,
              ),
            ),
          ],
        ),
      ),
    );
  }
}

集成说明

• 在_MyHomePageState中，我们初始化了一个包含3个数据集的示例数据，每个数据集包含7天的日期和对应的数值

• _onLinePointClick方法用于处理点击事件，当用户点击数据点时，显示一个包含详细信息的 SnackBar

• 在build方法中，我们使用CustomLineChart组件来显示折线图，并传递数据、标题和点击回调函数

5. 依赖配置

要使用fl_chart库，我们需要在pubspec.yaml文件中添加依赖：

dependencies:
  flutter:
    sdk: flutter
  cupertino_icons: ^1.0.2
  fl_chart: ^0.68.0  # Flutter chart library

使用方法

要使用这个折线图组件，只需按照以下步骤操作：

1. 导入组件：

   import 'package:your_package/components/line_chart.dart';


2. 创建数据模型：

   final dates = List<DateTime>.generate(
     7,
     (i) => DateTime.now().subtract(Duration(days: 6 - i)),
   );

   final lineData = [
     LineChartDataModel(
       dates: dates,
       values: [12, 19, 13, 15, 20, 25, 22],
       label: '数据集1',
       color: Colors.blue,
     ),
     // 添加更多数据集...
   ];


3. 添加组件到页面：

   CustomLineChart(
     data: lineData,
     title: '多数据集折线图',
     onPointClick: (index, value, date) {
       // 处理点击事件
     },
   );


开发注意事项

1. 数据长度一致性：确保每个数据集的dates和values列表长度一致，否则可能会导致索引越界错误

2. 日期处理：目前的实现假设所有数据集使用相同的日期列表，在底部标签中只使用第一个数据集的日期

3. 性能优化：对于大量数据点的情况，可能需要考虑使用抽样或分页加载来优化性能

4. 适配性：在不同屏幕尺寸上，可能需要调整图表的大小和字体大小，以确保良好的显示效果

5. 版本兼容性：fl_chart库的API可能会随着版本更新而变化，需要注意版本兼容性问题

本次开发中容易遇到的问题

在本次开发过程中，我们遇到了一些常见的问题，下面列出并提供解决方案：

1. fl_chart版本兼容性问题

问题描述：在使用fl_chart库时，发现某些API在不同版本之间存在差异，导致编译错误。

解决方案：

• 明确指定fl_chart的版本，例如^0.68.0
• 查阅对应版本的文档，了解API的正确使用方法
• 注意以下API变化：
  • SideTitles需要包装在AxisTitles中
  • LineChartBarData的color属性替代了colors数组
  • mouseCursorResolver参数的类型可能不同

2. 组件命名冲突

问题描述：自定义的LineChart组件与fl_chart库中的LineChart组件命名冲突，导致编译错误。

解决方案：

• 重命名自定义组件，例如改为CustomLineChart
• 在使用时确保导入路径正确，避免命名冲突

3. 数据类型转换问题

问题描述：在处理数据时，可能会遇到类型转换问题，例如将List<dynamic>转换为List<LineChartBarData>。

解决方案：

• 使用显式类型转换，例如as List<LineChartBarData>
• 确保数据处理过程中的类型一致性

4. 设备连接问题

问题描述：运行项目时，提示"No supported devices connected"，无法在OpenHarmony设备上运行。

解决方案：

• 确保已正确安装OpenHarmony开发环境
• 连接OpenHarmony设备或启动OpenHarmony模拟器
• 检查设备是否已在开发模式下启用

5. 依赖下载问题

问题描述：执行flutter pub get时，依赖下载缓慢或失败。

解决方案：

• 配置Flutter镜像源，例如使用国内镜像
• 确保网络连接稳定
• 尝试使用flutter pub get --verbose查看详细的错误信息

总结本次开发中用到的技术点

本次开发使用了以下技术点：

1. Flutter基础

• Widget体系：使用StatefulWidget和StatelessWidget构建UI组件
• 布局系统：使用Column、Expanded、Padding等布局组件
• 状态管理：使用setState管理组件状态
• 回调函数：使用Function类型传递回调函数，实现组件间通信

2. fl_chart库

• 折线图绘制：使用LineChart组件绘制折线图
• 数据模型：使用LineChartData、LineChartBarData等数据模型
• 配置选项：使用FlGridData、FlTitlesData、FlBorderData等配置图表样式
• 交互功能：使用LineTouchData实现点击交互和工具提示

3. 数据处理

• 日期处理：使用DateTime类生成和处理日期数据
• 数据转换：将原始数据转换为图表所需的格式
• 数据计算：计算数据范围和最大值

4. Flutter for OpenHarmony

• 项目结构：了解Flutter for OpenHarmony的项目结构
• 依赖管理：在pubspec.yaml中添加和管理依赖
• 跨平台适配：确保代码在OpenHarmony平台上正常运行

5. 开发工具和流程

• Flutter CLI：使用flutter命令行工具创建和运行项目
• 代码编辑器：使用支持Flutter的代码编辑器，例如VS Code或Android Studio
• 调试技巧：使用print语句和IDE的调试工具进行调试

6. 最佳实践

• 组件化开发：将图表功能封装为独立的组件，提高代码复用性
• 数据模型设计：使用清晰的数据模型来组织数据
• 代码注释：添加适当的注释，提高代码可读性
• 错误处理：考虑边界情况，避免运行时错误

通过本次开发，我们成功实现了一个功能完整、交互友好的折线图组件，展示了如何在Flutter for OpenHarmony项目中使用第三方库来实现复杂的图表功能。这为我们在未来的项目中开发类似的可视化组件提供了参考和基础。

欢迎加入开源鸿蒙跨平台社区： https://openharmonycrossplatform.csdn.net
