水箱串级控制 MCGS6.2 与西门子 200PLC 仿真实战
水箱串级控制MCGS6.2仿真运行程序2,带pid功能和实时曲线 ,带西门子200plc程序2,带io表和接线图在自动化控制领域,水箱串级控制是一个经典的应用场景,它通过巧妙的控制策略,实现对水箱水位等参数的精确调节。今天就来详细讲讲基于 MCGS6.2 的水箱串级控制仿真运行程序,以及与之配合的西门子 200PLC 程序,还会带上大家关注的 PID 功能、实时曲线,以及 IO 表和接线图。
水箱串级控制MCGS6.2仿真运行程序2,带pid功能和实时曲线 ,带西门子200plc程序2,带io表和接线图
在自动化控制领域,水箱串级控制是一个经典的应用场景,它通过巧妙的控制策略,实现对水箱水位等参数的精确调节。今天就来详细讲讲基于 MCGS6.2 的水箱串级控制仿真运行程序,以及与之配合的西门子 200PLC 程序,还会带上大家关注的 PID 功能、实时曲线,以及 IO 表和接线图。

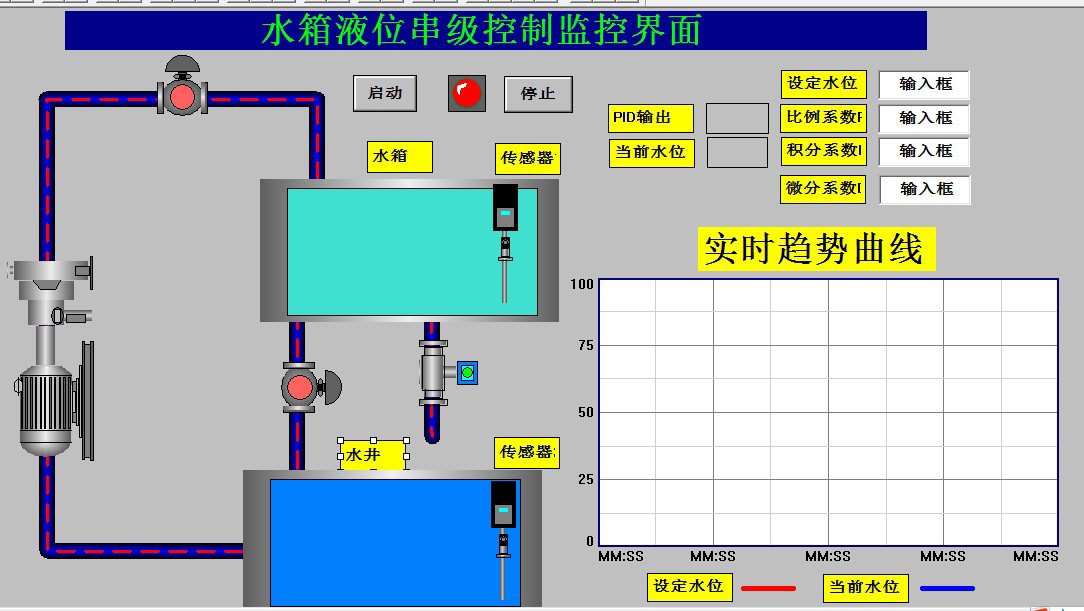

MCGS6.2 仿真运行程序
MCGS 是一款功能强大的组态软件,在水箱串级控制仿真中发挥着关键作用。
实时曲线绘制
实时曲线能直观展示水箱水位等参数的变化情况。在 MCGS6.2 中创建实时曲线相对简单。

水箱串级控制MCGS6.2仿真运行程序2,带pid功能和实时曲线 ,带西门子200plc程序2,带io表和接线图
首先,在用户窗口中添加一个“实时曲线”构件。在属性设置里,定义曲线的相关参数,比如时间轴范围、数值轴范围等。
// 以下是一些简单的脚本示例,用于更新实时曲线的数据
!SetDataValue("曲线数据", 实时采集的水位值)
// “曲线数据”是你在 MCGS 中定义的与曲线关联的数据对象
// 实时采集的水位值则是通过 PLC 读取并传递过来的实际水位数据
这段脚本的作用就是将实时采集到的水位值更新到我们定义的“曲线数据”对象中,从而在实时曲线上显示出来。这样操作人员就能实时看到水位的波动情况,以便及时发现异常并做出调整。
PID 功能实现
PID 控制是水箱串级控制的核心算法之一。在 MCGS 中,可以通过脚本和自定义函数来实现 PID 功能。
// 定义 PID 相关变量
Dim SetValue '设定值
Dim ProcessValue '过程值
Dim Kp, Ki, Kd '比例、积分、微分系数
Dim PTerm, ITerm, DTerm '比例、积分、微分项
Dim LastError, Integral '上一次误差、积分值
// 获取设定值和过程值
SetValue =!GetDataValue("设定水位")
ProcessValue =!GetDataValue("实际水位")
// 计算误差
Error = SetValue - ProcessValue
// 比例项
PTerm = Kp * Error
// 积分项
Integral = Integral + Error * dt
ITerm = Ki * Integral
// 微分项
DChange = (Error - LastError) / dt
DTerm = Kd * DChange
// 计算控制输出
ControlOutput = PTerm + ITerm + DTerm
// 更新上一次误差
LastError = Error
// 将控制输出传递给 PLC 控制执行机构
!SetDataValue("控制输出", ControlOutput)
在这段代码里,首先定义了 PID 控制所需的各种变量,包括设定值、过程值、PID 系数等。然后通过获取 MCGS 中定义的数据对象来得到设定水位和实际水位,计算出误差。接着按照 PID 算法的公式分别计算比例项、积分项和微分项,最后得到控制输出,并将其传递给 PLC 去控制相关的执行机构,如水泵等,以此来调节水箱水位。
西门子 200PLC 程序
西门子 200PLC 作为底层控制器,负责与现场设备进行数据交互和执行控制指令。
硬件接线与 IO 表
在编写 PLC 程序前,先来看一下 IO 表和接线图。
| IO 地址 | 功能描述 | 接线说明 |
|---|---|---|
| I0.0 | 启动按钮 | 连接到控制柜上的启动按钮,常开触点 |
| I0.1 | 停止按钮 | 连接到控制柜上的停止按钮,常闭触点 |
| I0.2 | 水位下限传感器 | 连接到水箱底部的水位下限传感器,常开触点 |
| I0.3 | 水位上限传感器 | 连接到水箱顶部的水位上限传感器,常开触点 |
| Q0.0 | 水泵控制 | 连接到水泵的控制继电器,控制水泵启停 |
根据这个 IO 表,我们可以进行实际的硬件接线。启动按钮和停止按钮用于控制整个系统的运行与停止,水位上下限传感器用于检测水箱水位状态,水泵控制则是最终的执行动作。
PLC 程序代码
Network 1: 系统启动停止控制
LD I0.0 // 启动按钮按下
O M0.0 // 自锁
AN I0.1 // 停止按钮未按下
= M0.0
Network 2: 水位下限处理
LD I0.2 // 水位下限传感器触发
A M0.0 // 系统处于运行状态
= Q0.0 // 启动水泵
Network 3: 水位上限处理
LD I0.3 // 水位上限传感器触发
A M0.0 // 系统处于运行状态
=!Q0.0 // 停止水泵
在这段西门子 200PLC 的梯形图程序中,Network 1 实现了系统的启动停止逻辑,通过启动按钮自锁并利用停止按钮进行急停控制。Network 2 表示当水位下限传感器检测到水位过低且系统处于运行状态时,启动水泵。Network 3 则是当水位上限传感器检测到水位过高且系统运行时,停止水泵,以此实现对水箱水位的基本控制。同时,PLC 还需要与 MCGS6.2 进行数据交互,将实际水位等数据传递给 MCGS,接收 MCGS 计算出的控制输出并执行相应动作。

通过 MCGS6.2 的仿真运行程序与西门子 200PLC 程序的紧密配合,加上 PID 功能的精确调节以及实时曲线的直观展示,我们就构建了一个完整且高效的水箱串级控制系统,在工业生产和实际应用中能可靠地保障水箱水位等参数的稳定与精确控制。
