静态路由综合实验

insomnias_

689人浏览 · 2026-01-10 22:13:49

insomnias_ · 2026-01-10 22:13:49 发布

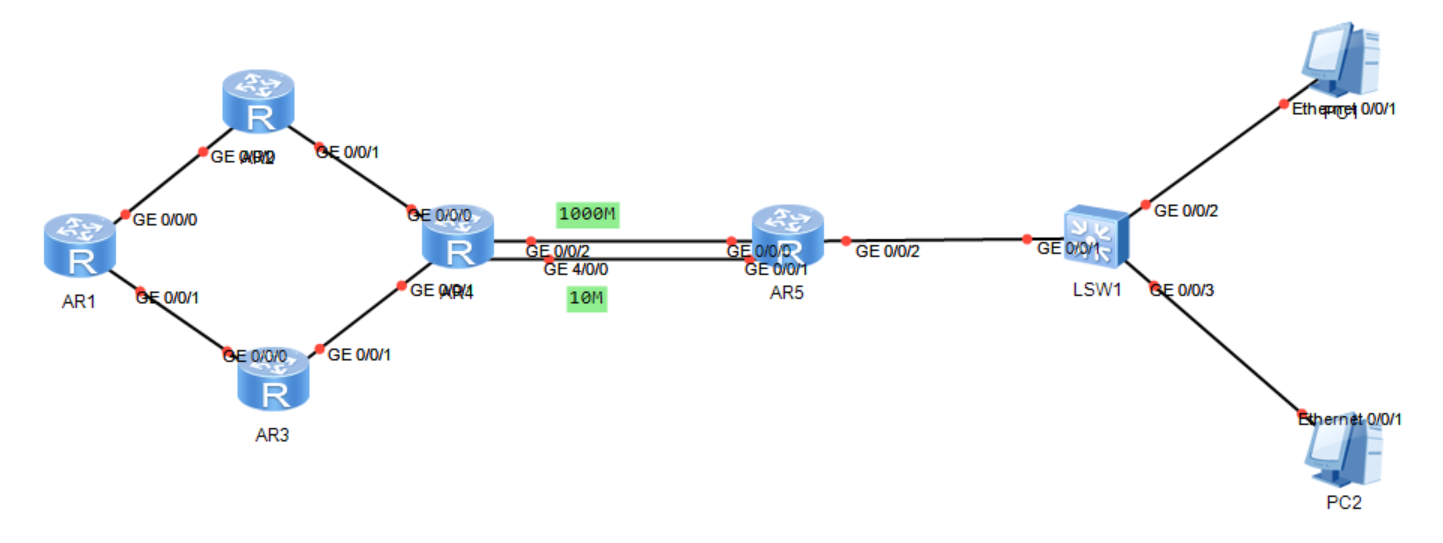

要求：1、全网用192.168.1.0/24进行IP地址划分网段

2、R5作为DHCP服务器

3、路由器上均有2个环回

4、R4和R5之间有浮动静态路由

5、全网尽量减少负载均衡

6、减少路由表的数量，避免环路产生

7、全网可达

要求分析：

1、全网用192.168.1.0/24进行IP地址划分网段 --- 子网划分

2、R5作为DHCP服务器

3、路由器上均有2个环回 --- 每个环回都是一个独立的广播域，所以广播域有5*2+7=17个

4、R4和R5之间有浮动静态路由

5、全网尽量减少负载均衡 --- 尽量使用等价路由完成

6、减少路由表的数量，避免环路产生 --- 路由汇总或缺省路由、空接口防环

7、全网可达

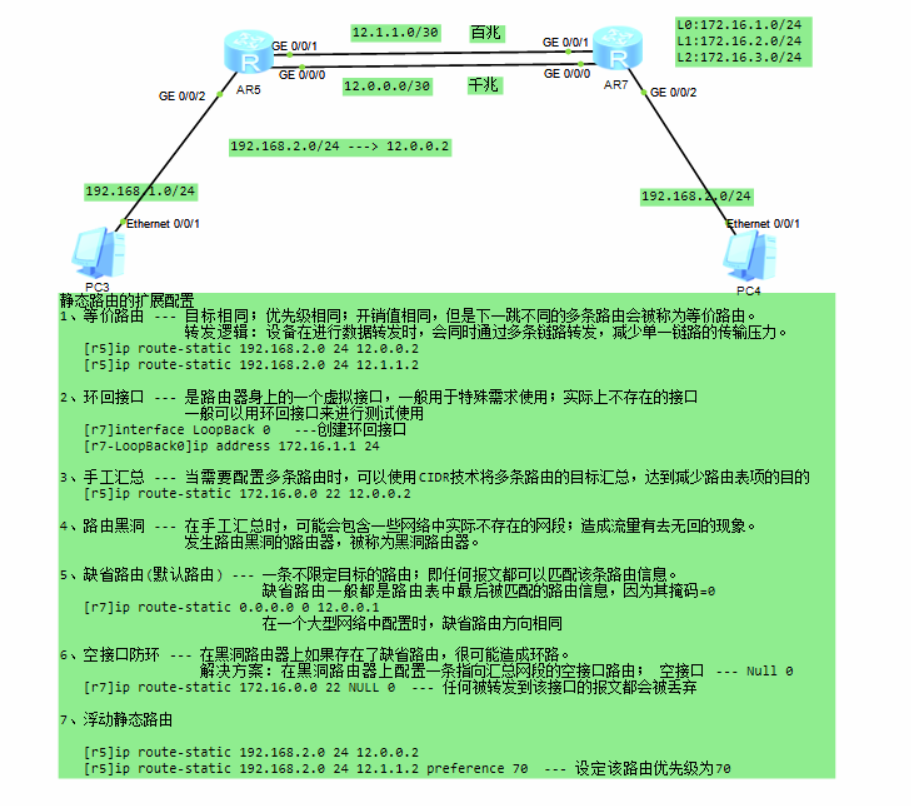

相关知识点：

解决问题：

第一步 --- 根据广播域数量划分网段

法一、直接根据广播域数量（17个）划分

法二、先给链路、路由器划分网段，再具体划分（先大划后细分）

$2^{3}$ >=路由器（5个）+链路（总的1条）

所以主机位借出3个子网位（掩码为24+3=27），即：

192.168.1.000 00000/27 --- 链路（需要划分7个网段）

$2^{3}$ >=7，再借3位：192.168.1.000 000 00/30 --- 192.168.1.0/30

192.168.1.000 001 00/30 --- 192.168.1.4/30

192.168.1.000 010 00/30 --- 192.168.1.8/30

192.168.1.000 100 00/30 --- 192.168.1.16/30

192.168.1.000 011 00/30 --- 192.168.1.12/30

192.168.1.000 101 00/30 --- 192.168.1.20/30

以上因掩码为30，主机位只有两位，可分配IP只有2个，与最右边的广播域情况不符，，所以需要汇总：

192.168.1.000 110 00/30 --- 192.168.1.24/30

192.168.1.000 111 00/30 --- 192.168.1.28/30

汇总得到：192.168.1.000 110 00/29 --- 192.168.1.24/29

192.168.1.001 00000/27 --- R1（有2个环回，需要划分两个网段）

再借一位： 192.168.1.001 0 0000/28 --- 192.168.1.32/28

192.168.1.001 1 0000/28 --- 192.168.1.48/28

192.168.1.010 00000/27 --- R2（有2个环回，需要划分两个网段）

再借一位： 192.168.1.010 0 0000/28 --- 192.168.1.64/28

192.168.1.010 1 0000/28 --- 192.168.1.80/28

192.168.1.100 00000/27 --- R3（有2个环回，需要划分两个网段）

再借一位： 192.168.1.100 0 0000/28 --- 192.168.1.128/28

192.168.1.100 1 0000/28 --- 192.168.1.144/28

192.168.1.011 00000/27 --- R4（有2个环回，需要划分两个网段）

再借一位： 192.168.1.011 0 0000/28 --- 192.168.1.96/28

192.168.1.011 1 0000/28 --- 192.168.1.112/28

192.168.1.101 00000/27 --- R5（有2个环回，需要划分两个网段）

再借一位： 192.168.1.101 0 0000/28 --- 192.168.1.160/28

192.168.1.101 1 0000/28 --- 192.168.1.176/28

192.168.1.110 00000/27 --- 保留

192.168.1.111 00000/27 --- 保留

所以：

第二步 --- 路由器IP配置

<Huawei>system-view --- 从用户视图进入系统视图

[Huawei]sysname r1 --- 给路由器改名（以r1为例）

1、环回接口IP配置：

以r1为例：[r1]interface LoopBack 0 --- 进入环回接口并以0命名

[r1-LoopBack0]ip address 192.168.1.33 28 --- 配置IP地址

[r1-LoopBack0]quit

相同方法给 r1-LoopBack1 配置IP地址 192.168.1.49 28

同理，其他路由器给环回接口配置IP地址

2、路由器接口IP配置

以r1为例：[r1]interface GigabitEthernet 0/0/0 --- 进入接口界面

[r1-GigabitEthernet0/0/0]ip address 192.168.1.1 30 --- 配置接口IP

[r1-GigabitEthernet0/0/0]quit

相同方法给 r1-GigabitEthernet0/0/1 接口配置IP 192.168.1.9 30

同理，给其他路由器接口配置IP地址

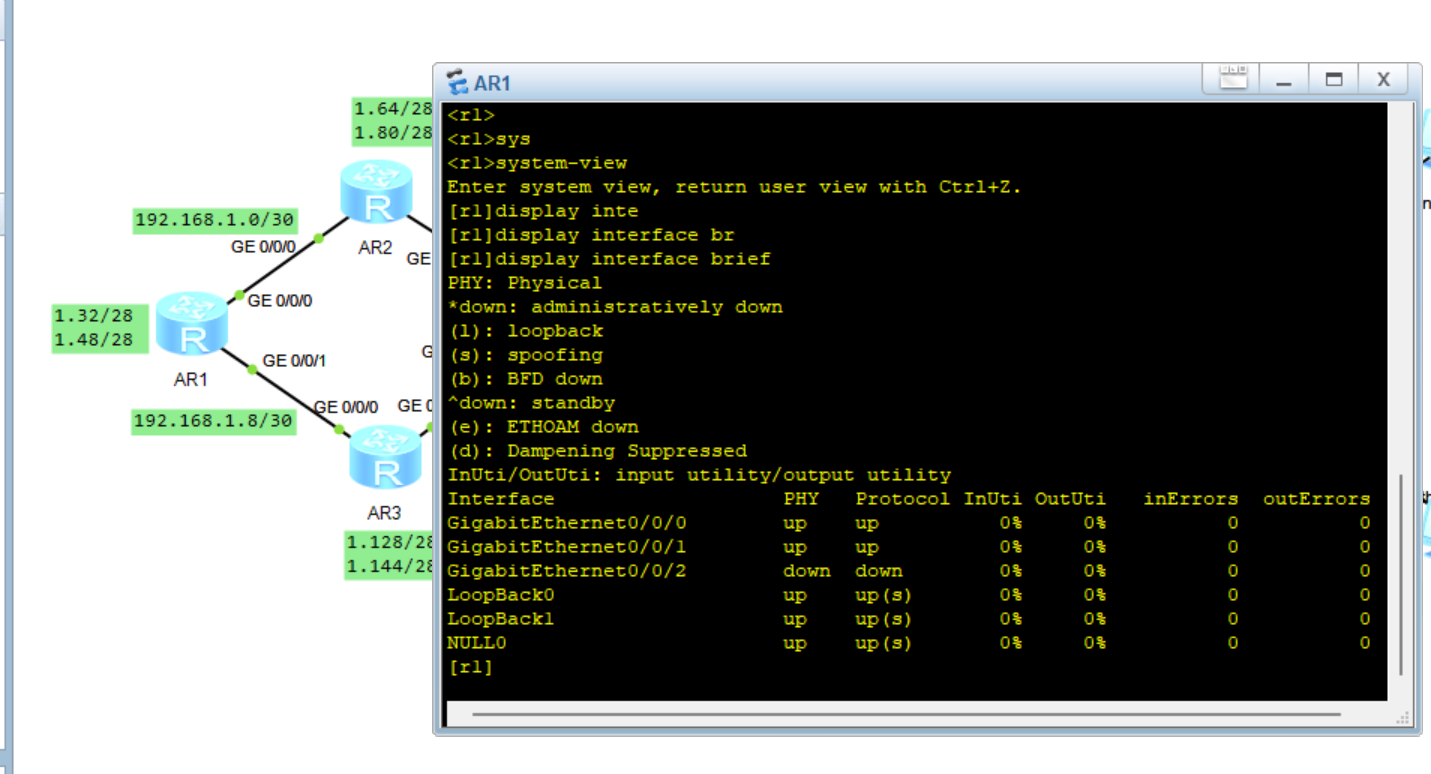

检查：[r1]display interface brief

第三步 --- DHCP协议给PC配置IP

[r5]dhcp enable --- 启动dhcp服务

[r5]ip pool aaa --- 创建地址池，命名aaa

[r5-ip-pool-aaa]network 192.168.1.24 mask 29 --- 设置网段

[r5-ip-pool-aaa]gateway-list 192.168.1.25 --- 连接网关

[r5-ip-pool-aaa]dns-list 8.8.8.8 --- 分配DNS服务器IP

[r5-ip-pool-aaa]quit

[r5-GigabitEthernet0/0/2]dhcp select global --- 进入相应接口激活dhcp协议

[r5-GigabitEthernet0/0/2]quit

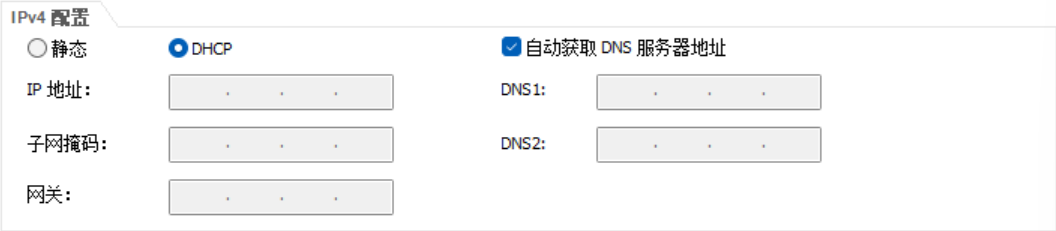

PC分配IP：1，选中DHCP

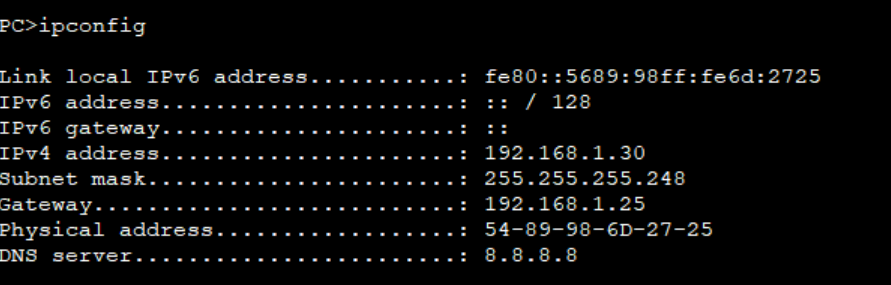

2、命令ipconfig获取IP地址

第四步 --- 配置路由表信息

r1：始终从左向右发送信息 --- 思路：利用缺省路由代替右边所有路由，即：

[r1]ip route-static 0.0.0.0 0 192.168.1.2

要求全网尽量减少负载均衡 --- 思路：等价路由

[r1]ip route-static 0.0.0.0 0 192.168.1.10

使用等价路由需注意环路故障引起问题，需要：

[r1]ip route-static 192.168.1.4 30 192.168.1.2
[r1]ip route-static 192.168.1.12 30 192.168.1.10

规定去右边区域的可使用缺省路由，左边（r2、r3）需要经过对应网关（也避免绕路）

配置环回的信息时，也许注意绕路（一个路由的IP可以进行汇总）：

[r1]ip route-static 192.168.1.64 27 192.168.1.2

[r1]ip route-static 192.168.1.128 27 192.168.1.10

总结：缺省 --->等价 --->解决等价引起的问题

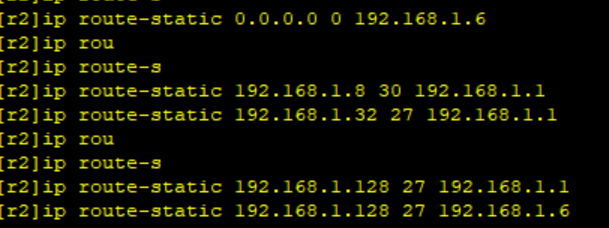

r2：

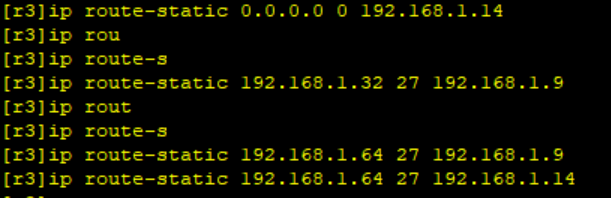

r3：

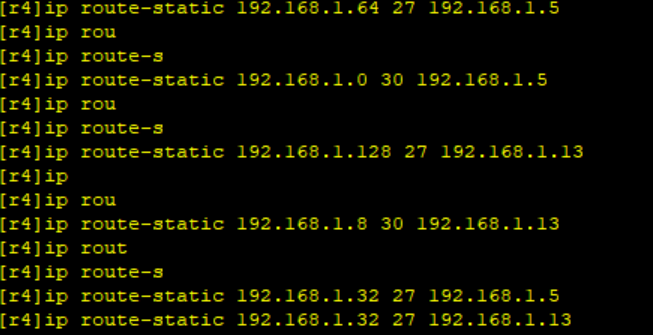

r4：[r4]ip route-static 0.0.0.0 0 192.168.1.18
[r4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61 --- 浮动静态路由备份需修改优先级（数字越高优先级越低，默认60）

r5：[r5]ip route-static 192.168.1.0 24 192.168.1.17 --- 把左边的所有路由、链路进行汇总，不能使用缺省
[r5]ip route-static 192.168.1.0 24 192.168.1.21 preference 61 --- 浮动静态路由注意优先级

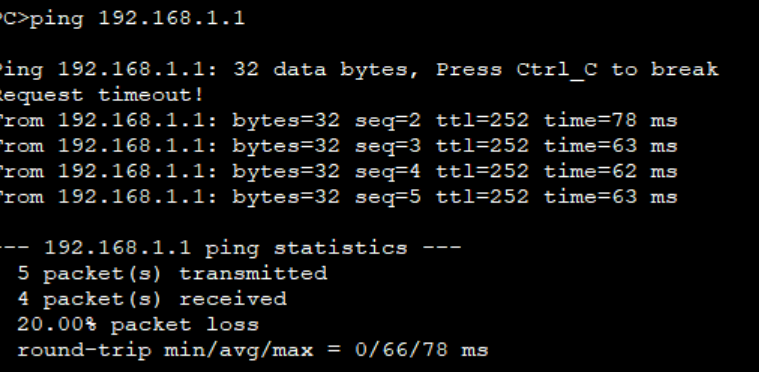

第五步 --- 检测

多次检验，成功即可。

（注意：在路由器上ping时，尽量携带-a参数，指定路线）
