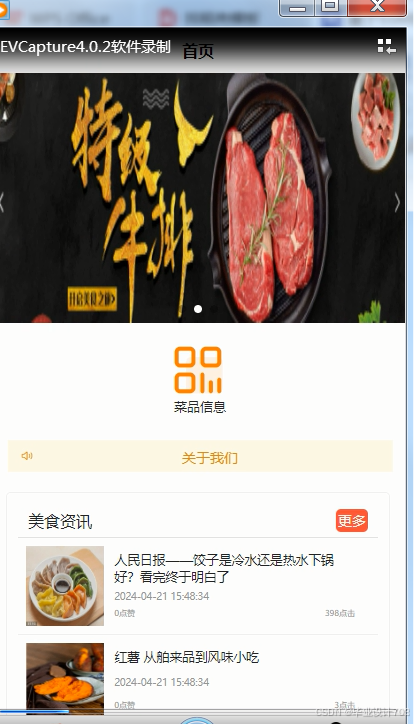

4.1.1 前台首页界面

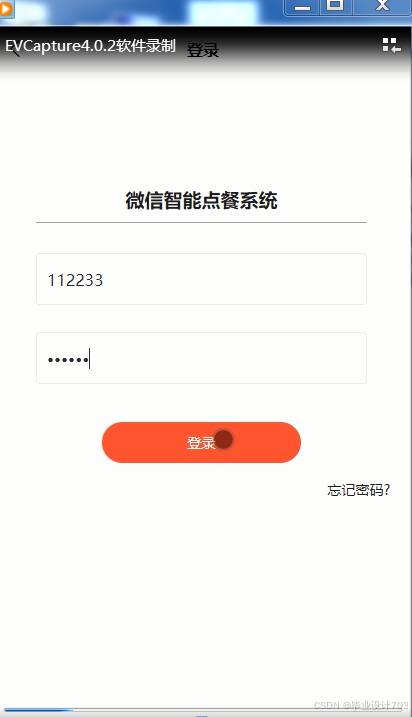

4.1.2 用户登录界面

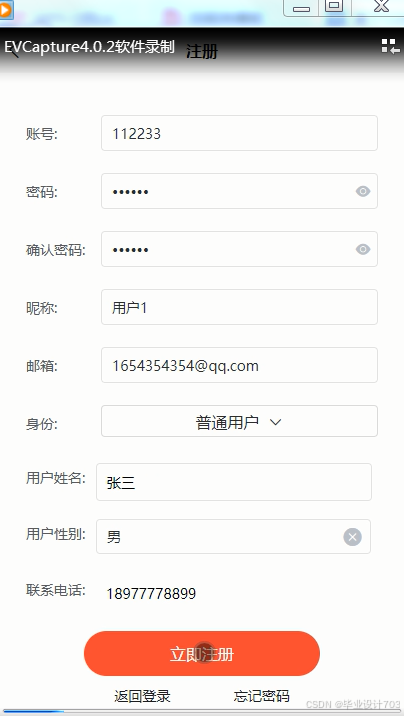

4.1.3用户注册界面

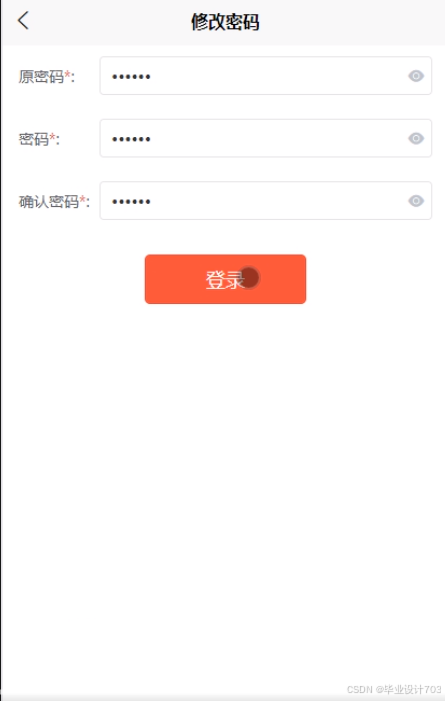

4.1.4密码修改界面

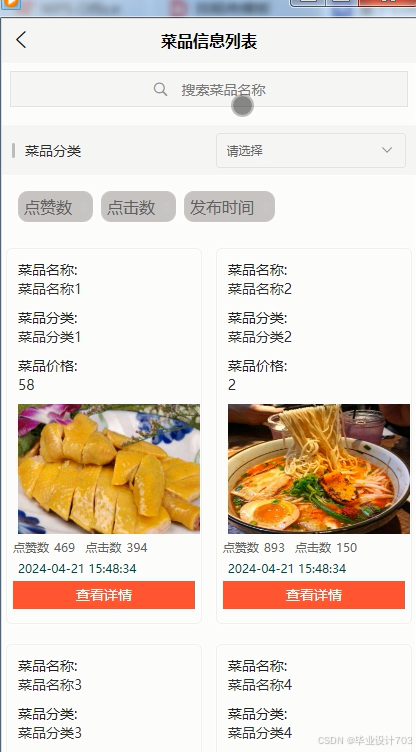

4.1.5菜品信息界面

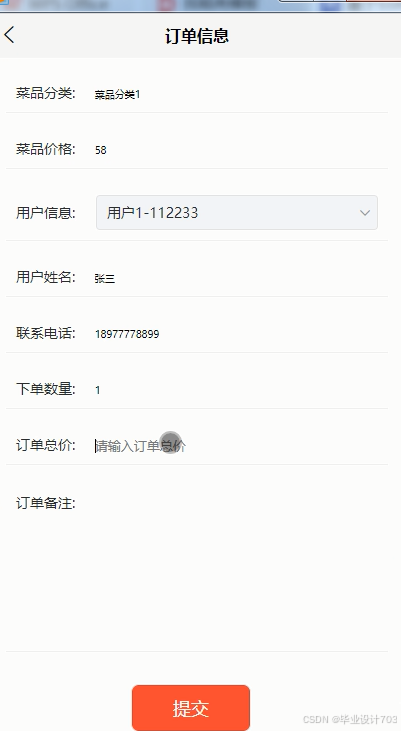

4.1.6订单信息界面

4.2管理员功能模块

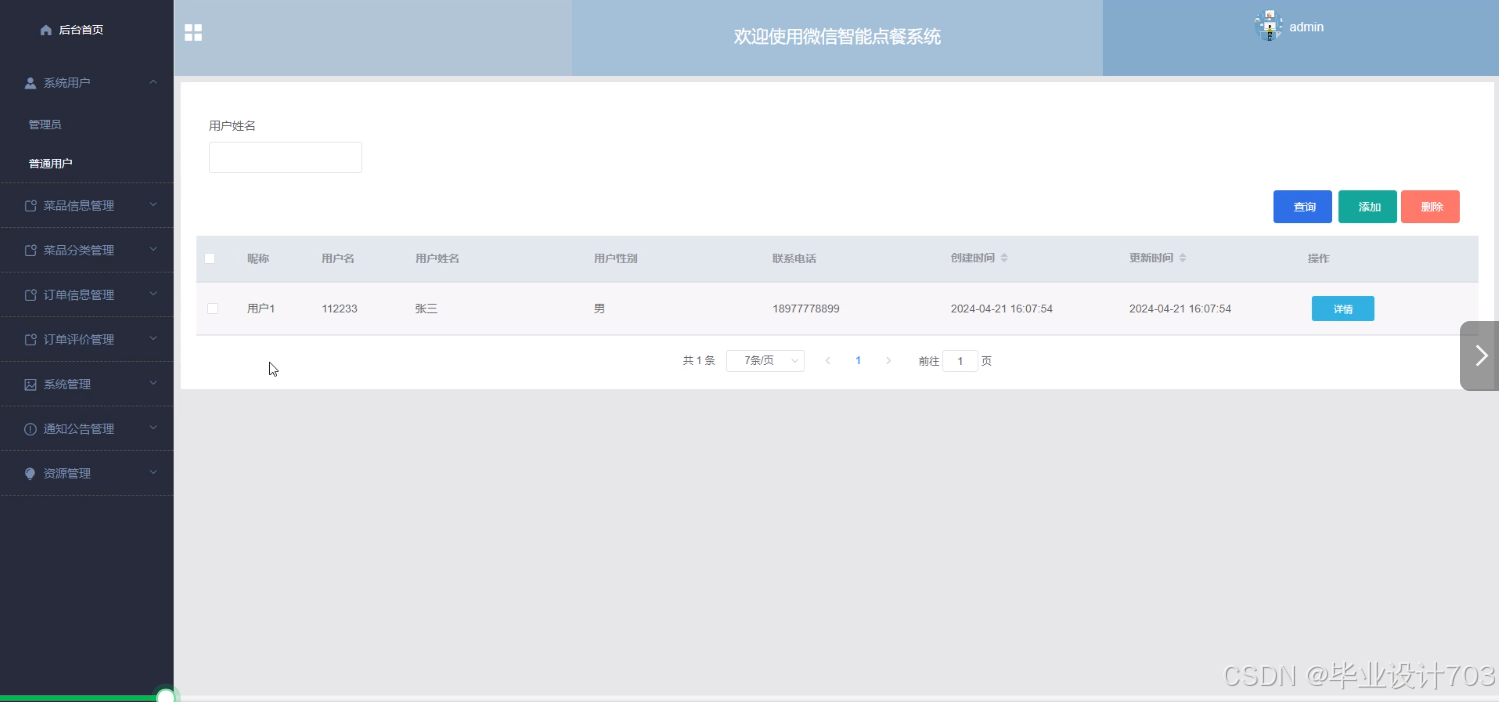

4.2.1系统用户管理界面

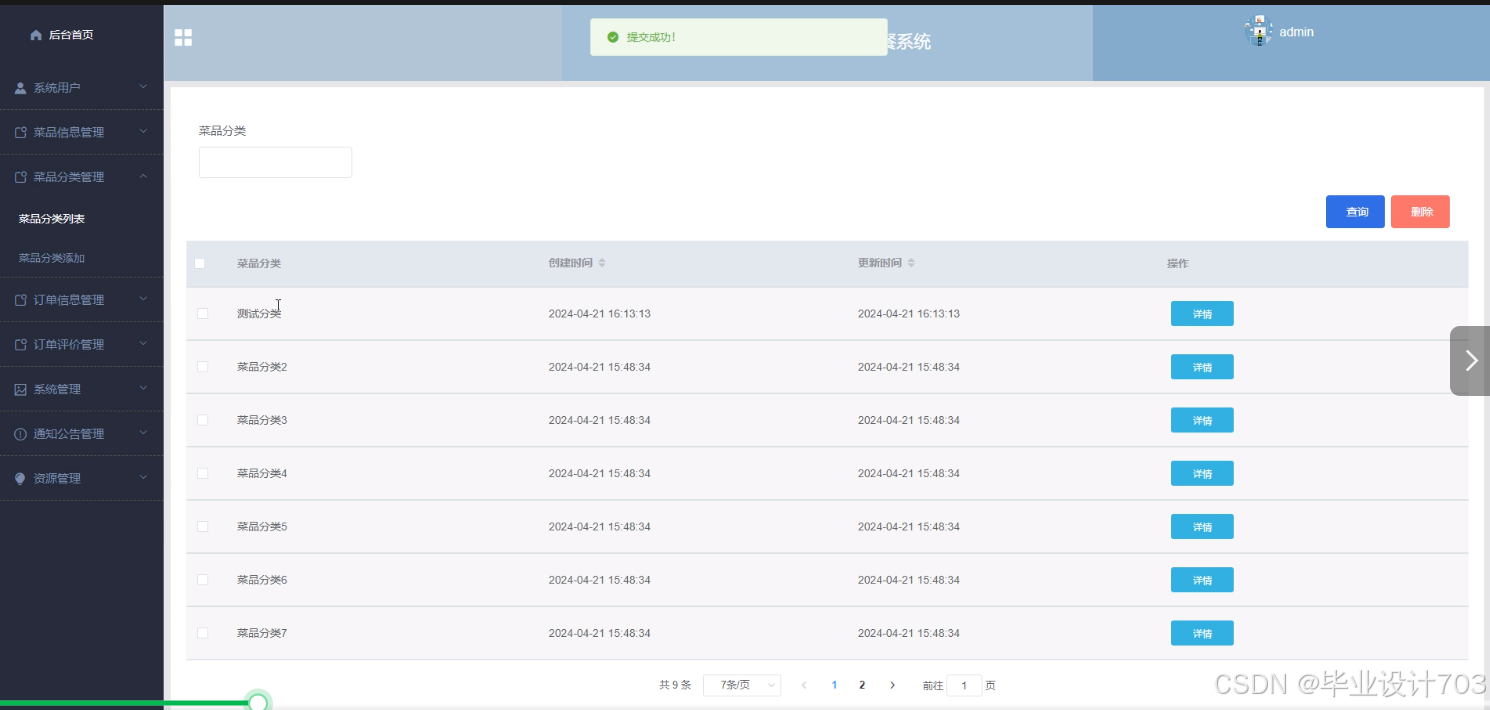

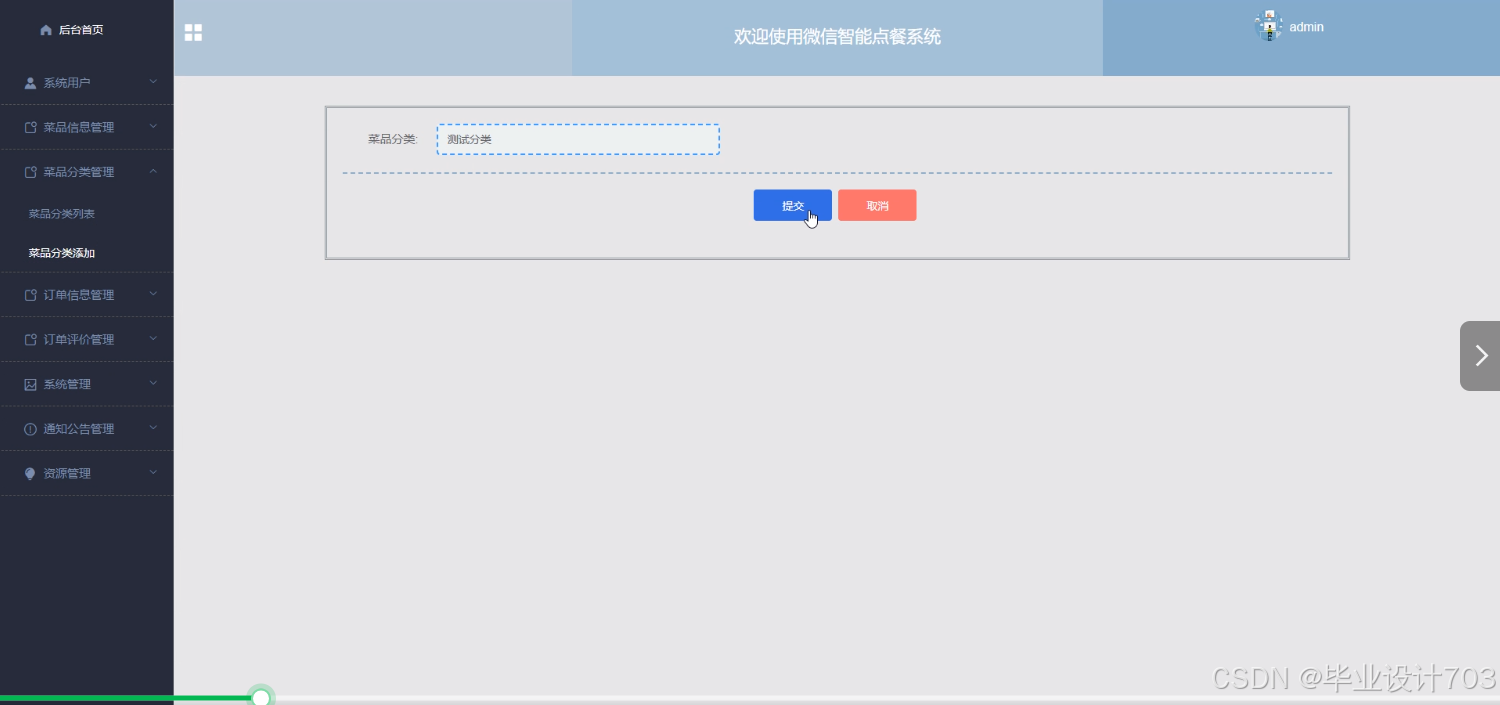

4.2.2 菜品分类管理界面

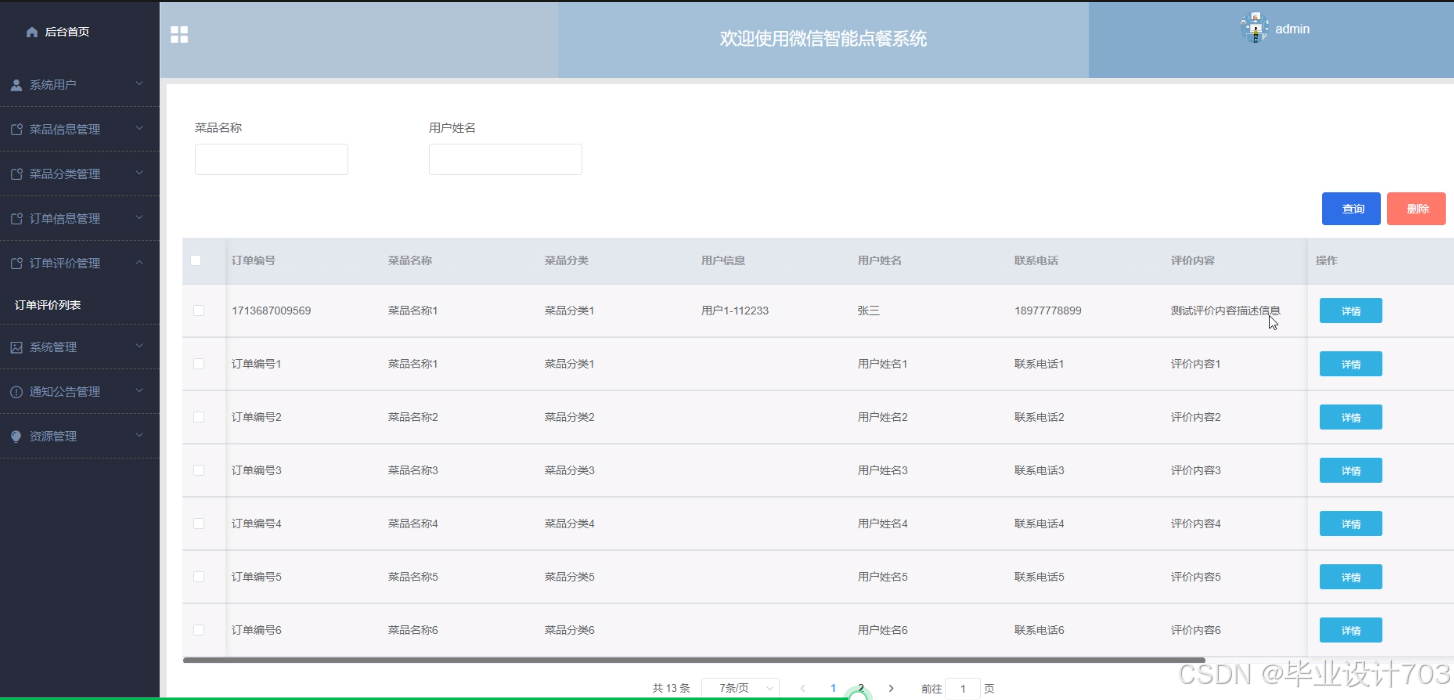

4.2.3订单评价管理界面

4.2.4系统管理界面

4.2.5通知公告管理界面

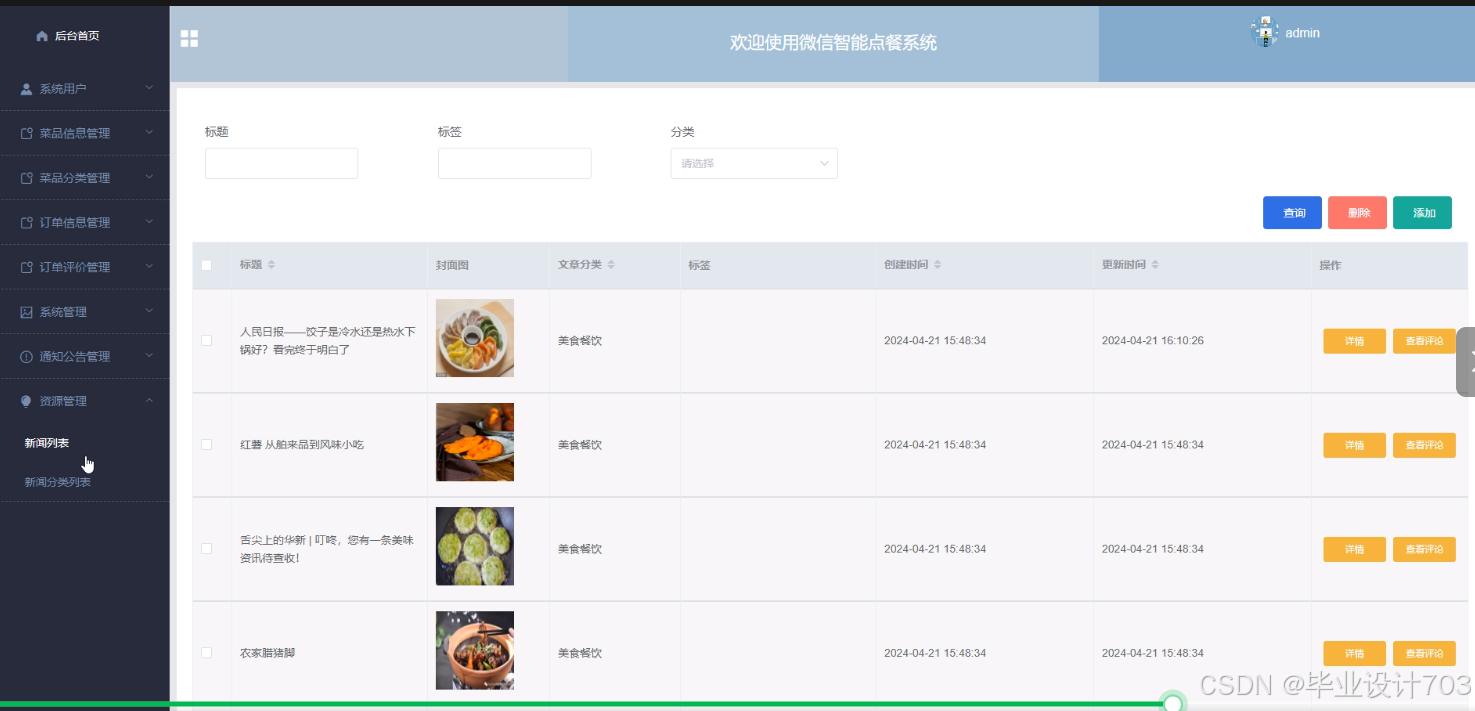

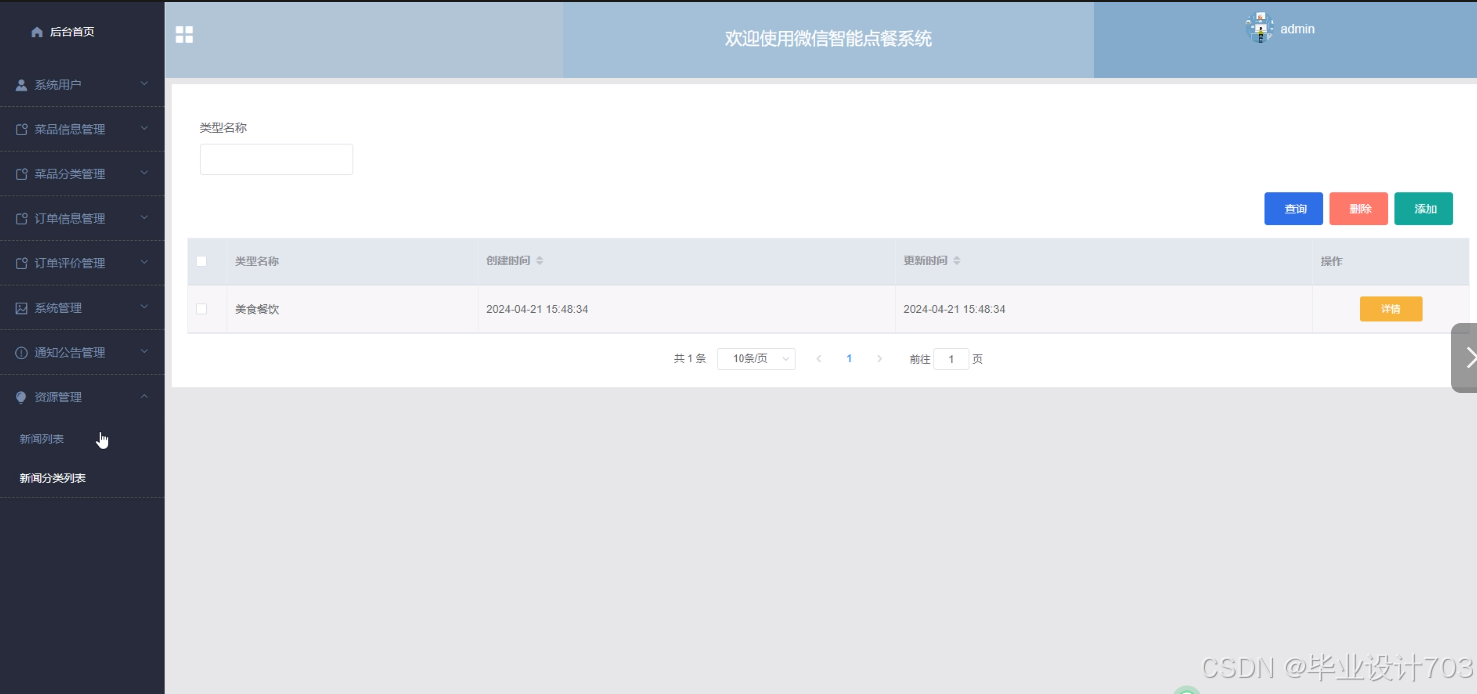

4.2.6资源管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

摘要

本文介绍了一种基于SSM框架、结合Vue.js前端框架以及微信小程序技术的微信智能点餐系统的设计与实现。该系统旨在提升餐饮服务的效率与用户体验，通过整合后端业务逻辑、数据库操作以及前端交互界面，实现了一个功能完善、界面友好的智能点餐平台。

在系统设计方面，本文首先分析了点餐系统的业务需求，设计了合理的系统架构，包括前后端分离的设计模式、数据库表结构的设计等。后端采用SSM框架进行业务逻辑的处理和数据库的操作，确保了系统的稳定性和可扩展性；前端使用Vue.js构建单页面应用，通过Ajax与后端进行数据交互，提供了流畅的用户体验。

在实现过程中，本文详细阐述了系统各个功能模块的开发过程，包括菜品信息管理、菜品分类管理、订单信息管理、订单评价管理等核心功能。同时，结合微信小程序技术，实现了在微信内直接点餐、支付的一体化流程，提升了用户的便利性。

最后，本文对所实现的微信智能点餐系统进行了测试与评估，验证了系统的功能完整性和性能稳定性。该系统在实际应用中取得了良好的效果，为餐饮行业提供了一种高效、便捷的智能化点餐解决方案。

关键词：微信智能点餐系统 ；SSM框架；Mysql数据库；

Abstract

This article introduces the design and implementation of a WeChat intelligent ordering system based on the SSM framework, combined with the Vue.js front-end framework and WeChat mini program technology. The system aims to improve the efficiency and user experience of catering services. By integrating backend business logic, database operations, and front-end interaction interfaces, it achieves a fully functional and user-friendly intelligent ordering platform.

In terms of system design, this article first analyzes the business requirements of the ordering system and designs a reasonable system architecture, including a design pattern of front-end and back-end separation, and the design of database table structure. The backend uses the SSM framework for business logic processing and database operations, ensuring the stability and scalability of the system; The front-end uses Vue.js to build a single page application, and interacts with the back-end through Ajax to provide a smooth user experience.

In the implementation process, this article elaborates on the development process of various functional modules of the system, including core functions such as dish information management, dish classification management, order information management, and order evaluation management. At the same time, combined with WeChat mini program technology, an integrated process of direct ordering and payment within WeChat has been achieved, improving user convenience.

Finally, this article tested and evaluated the implemented WeChat intelligent ordering system, verifying its functional integrity and performance stability. The system has achieved good results in practical applications, providing an efficient and convenient intelligent ordering solution for the catering industry.

Keywords:WeChat intelligent ordering system; SSM framework; MySQL database;

1 绪论

1.1 研究背景和意义

在当今数字化和智能化的时代背景下，餐饮业正面临着从传统服务模式向智能化、便捷化转型的重大机遇。随着移动互联网的普及和微信平台的广泛应用，微信点餐作为一种新兴的餐饮服务方式，逐渐受到消费者和商家的青睐。微信点餐不仅提高了点餐的效率和准确性，还为消费者带来了更加便捷和个性化的餐饮体验。

SSM作为一种成熟、稳定且广泛应用的Java开发框架，具有高度的可扩展性、灵活性和可维护性，为开发高效、稳定的后端系统提供了强大的支持。结合SSM框架和微信平台的技术优势，设计和实现一个基于SSM的微信智能点餐系统，对于提升餐饮业的信息化水平、改善消费者体验以及推动餐饮行业的创新发展具有重要意义。

该系统能够显著提升餐饮服务的效率和质量。通过自动化的点餐流程和数据化的订单管理，减少了人为错误和等待时间，提高了服务响应速度和顾客满意度。系统通过收集和分析用户点餐数据，为商家提供了精准的市场分析和用户行为洞察，有助于商家优化菜品结构、调整营销策略，提高经营效益。最后，该系统还能为消费者提供更加个性化、智能化的点餐服务，如推荐菜品、智能排序等，增强了消费者的粘性和忠诚度。

综上所述，基于SSM的微信智能点餐系统的设计与实现具有重要的研究背景和意义。它不仅符合当前餐饮业的发展趋势和市场需求，还能为餐饮业的转型升级提供有力的技术支撑和创新动力。通过该系统的应用和推广，有望推动餐饮行业的数字化转型和智能化升级，为消费者和商家带来更加便捷、高效和个性化的服务体验。

1.2国内外研究现状

在国外，尤其是欧美等发达国家，智能点餐系统的研究和应用已经相对成熟。这些国家的餐饮行业较早地引入了智能化技术，通过结合移动互联网、大数据分析等技术手段，实现了点餐、支付、评价等全流程的智能化。这些智能点餐系统不仅提高了点餐效率，还通过数据分析和用户行为研究，为商家提供了精准的市场洞察和营销策略。

在国内，随着移动互联网的快速发展和微信的普及，智能点餐系统的研究与应用也取得了显著进展。近年来，国内餐饮行业纷纷开始尝试引入智能点餐系统，以提升服务质量和效率。同时，国内的软件开发者和研究人员也在积极探索基于SSM等框架的微信智能点餐系统的设计与实现。这些系统不仅具有高度的可扩展性和灵活性，还能够结合微信平台的功能和特性，为用户提供更加便捷、个性化的点餐服务。

总体而言，国内外在基于SSM的微信智能点餐系统的研究与应用方面都取得了一定的成果。然而，仍有许多挑战和问题需要解决，如如何进一步提高点餐系统的智能化程度、如何更好地保护用户隐私和数据安全等。未来随着技术的不断进步和应用场景的不断拓展，基于SSM的微信智能点餐系统的研究与应用前景将更加广阔。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及操作层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

基于SSM的微信智能点餐系统的技术可行性非常高。SSM作为一种成熟、稳定且广泛应用的Java开发框架，具有强大的可扩展性、灵活性和可维护性，为开发高效、稳定的后端系统提供了坚实的技术基础。同时，微信平台提供了丰富的API和功能支持，使得与微信的深度整合变得简单而高效。结合SSM框架和微信平台的技术优势，我们可以实现一个功能强大、性能稳定的微信智能点餐系统。此外，现有的技术文档和社区支持也为系统的开发提供了充足的资源和帮助。因此，从技术角度来看，基于SSM的微信智能点餐系统的设计与实现是完全可行的，并有望为餐饮行业带来革命性的变革和提升。

2.1.2经济可行性分析

基于SSM的微信智能点餐系统的经济可行性同样显著。首先，SSM框架作为开源技术，拥有广泛的社区支持和免费资源，这意味着系统的开发和维护成本相对较低。此外，微信平台提供了免费的基础服务，使得系统的运营成本进一步降低。对于餐饮商家而言，引入智能点餐系统可以显著提高服务效率，减少人力成本，并通过数据分析和用户行为研究优化菜品结构和营销策略，从而带来更高的收益。同时，智能点餐系统还能提升顾客满意度和忠诚度，为商家创造更大的品牌价值。因此，从经济角度来看，基于SSM的微信智能点餐系统的设计与实现具有显著的成本优势和盈利潜力，对于餐饮商家而言是一个具有吸引力的投资选择。

2.1.3操作可行性分析

基于SSM基于SSM的微信智能点餐系统在操作上也具备高度的可行性。SSM框架提供了清晰、简洁的编程模型和API，使得开发人员能够快速构建出易于理解和维护的系统。同时，微信平台具有直观的用户界面和友好的交互设计，使得用户能够轻松上手并熟练使用微信点餐功能。此外，基于SSM的微信智能点餐系统还可以结合现有的餐饮业务流程和用户习惯，设计出符合用户期望的操作流程和界面布局。因此，无论是对于开发人员还是最终用户，基于SSM的微信智能点餐系统在操作上都是可行的，能够为用户提供流畅、便捷的点餐体验。

2.2 系统功能分析

2.2.1 功能性分析

微信智能点餐系统划分为了普通用户管理模块和管理员模块这两大部分。

普通用户管理模块功能如：

注册登录：提供普通用户注册和登录功能，确保用户可以创建和访问自己的账户，以便享受系统提供的服务和功能。

首页：展示系统的主要内容和功能入口，包括推荐菜品、热门资讯等，为用户提供信息浏览和导航。

美食资讯：提供美食相关的资讯和推荐，让普通用户可以浏览最新的美食资讯、推荐菜品等，增加用户的美食体验。

菜品信息：展示菜品信息，包括菜品名称、价格、图片等详细信息，让用户可以浏览菜单并选择点餐。

网站公告：提供网站公告的管理功能，包括发布重要通知和公告，让普通用户能够及时了解系统的最新动态和重要信息。

基本信息：允许用户查看和管理个人基本信息。

订单信息：展示用户的历史订单信息，包括订单详情、支付状态等，方便用户查看和管理自己的订单记录。

订单评价：允许用户对已完成的订单进行评价和反馈，提供给商家改进和其他用户参考。

收藏：允许用户收藏喜爱的菜品或店铺，方便用户快速选择和下单。

管理员管理模块功能如下：

登录：提供管理员用户登录功能，确保只有授权的管理员可以访问系统后台，保障系统安全。

后台首页：展示管理员的个人信息和相关操作入口，方便管理员快速进行管理和监控。

系统用户管理：允许管理员管理系统用户，包括添加新用户、编辑用户信息、重置密码等操作，以确保系统的权限管理和安全性。

菜品信息管理：提供菜品信息的管理功能，包括添加新菜品、编辑菜品信息、删除菜品等操作，确保菜品信息的准确性和完整性。

菜品分类管理：允许管理员管理菜品的分类，包括添加新分类、编辑分类信息、删除分类等操作，方便用户按照分类浏览菜品。

订单信息管理：提供订单信息的管理功能，包括查看订单详情、处理订单状态、导出订单数据等操作，确保订单的及时处理和跟踪。

订单评价管理：允许管理员管理订单评价，包括查看用户评价、回复用户反馈、处理投诉等操作，提升用户满意度和服务质量。

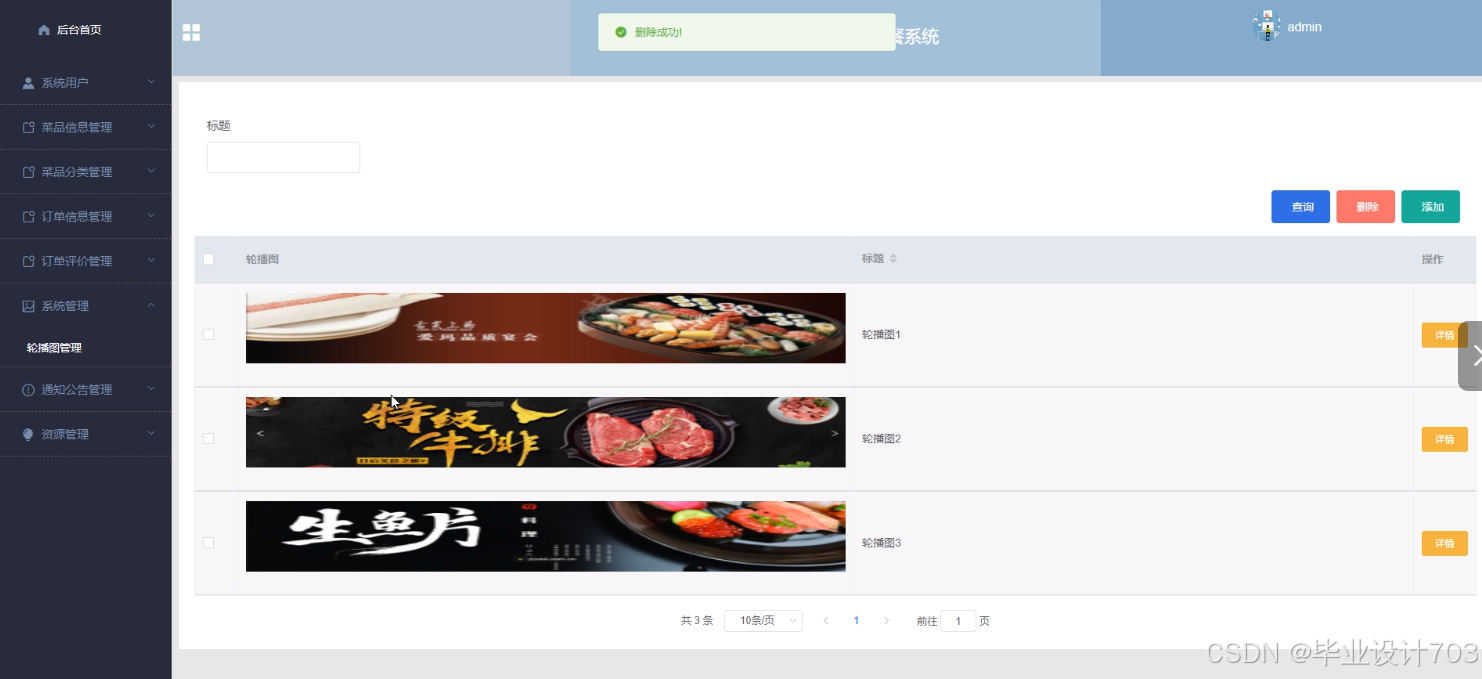

系统管理：允许管理员管理系统首页的轮播图内容，包括添加、编辑、删除轮播图等操作，提升网站的视觉效果和用户体验。

通知公告管理：提供通知公告的管理功能，包括发布、编辑、删除公告等操作，让管理员能够及时发布重要通知和信息。

新闻列表管理：提供新闻列表的管理功能，包括添加、编辑、删除新闻内容等操作，让管理员能够更新系统的新闻资讯。

新闻分类列表管理：允许管理员管理新闻的分类列表，包括添加新分类、编辑分类信息、删除分类等操作，方便用户按照分类查找新闻资讯。

2.2.2 非功能性分析

微信智能点餐系统的非功能性需求比如微信智能点餐系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1微信智能点餐系统非功能需求表

安全性	主要指微信智能点餐系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指微信智能点餐系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响微信智能点餐系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着微信智能点餐系统的页面展示内容进行操作，就可以了。
可维护性	微信智能点餐系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

微信智能点餐系统的完整UML用例图分别是图2-1、图2-1。

图2-2就是普通用户角色的用例展示。

图2-1微信智能点餐系统普通用户角色用例图

图2-2就是管理员角色的用例展示。

图2-2微信智能点餐系统管理员角色用例图

2.4 系统流程分析

系统流程是用一些特定的符合和线条来进行演示用户在使用系统时的过程，在进行系统分析的时候，业务流程可以帮助开发人员更好的理解业务，发现错误，完善系统。

2.4.1 数据新增流程

用户成功登入系统后就能够实现增加数据的操作，增加数据的编号由系统生成，用户不能随意填写，除了编号以外，其他增加信息用户自己填写，填写后的信息经过系统验证，验证通过后即可完成数据新增，数据新增的流程图如下图2-3所示。

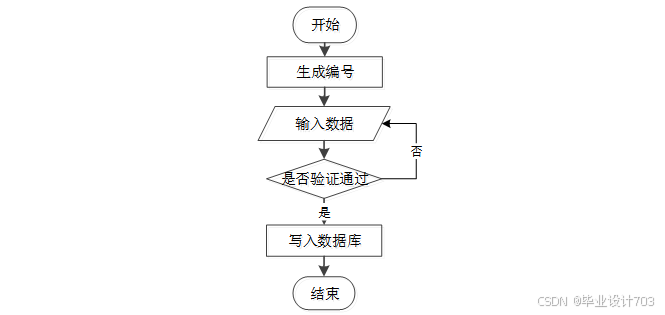

图2-3 数据新增流程图

2.4.2 数据删除流程

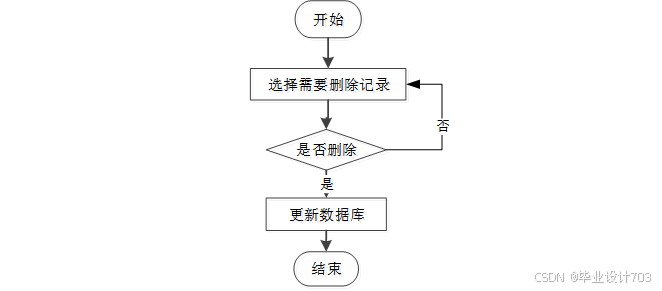

如果系统里面存在一些没有用的数据，相关的管理人员还可以对这些数据进行删除，数据删除时流程图如下图2-4所示。

图2-4 数据删除流程图

2.5本章小结

本章主要通过对微信智能点餐系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个微信智能点餐系统要实现的功能。同时也为微信智能点餐系统的代码实现和测试提供了标准。

3 总体设计

本章主要讨论的内容包括微信智能点餐系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1整体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本微信智能点餐系统中的用例。那么接下来就要开始对本微信智能点餐系统的架构、主要功能和数据库开始进行设计。微信智能点餐系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

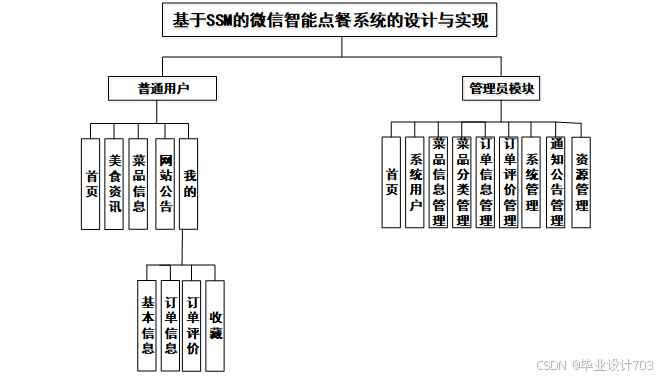

图3-1 微信智能点餐系统功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.3 评论管理模块设计

微信智能点餐系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

图3-3评论管理模块结构图

3.1.4订单信息管理模块设计

订单信息管理是基于SSM的微信智能点餐系统的核心功能之一。通过高效的数据存储和处理机制，系统能够实时记录、更新和展示订单信息，包括菜品详情、用户信息、支付状态等。订单信息管理不仅保证了点餐流程的顺畅进行，还为商家提供了全面的订单概览和细致的数据分析，有助于优化服务流程、提升经营效率。同时，系统还通过严格的数据安全措施保护用户隐私和订单安全，确保用户点餐体验的可靠性和安全性。其模块功能结构，具体的结构图如下：

图3-4订单信息模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

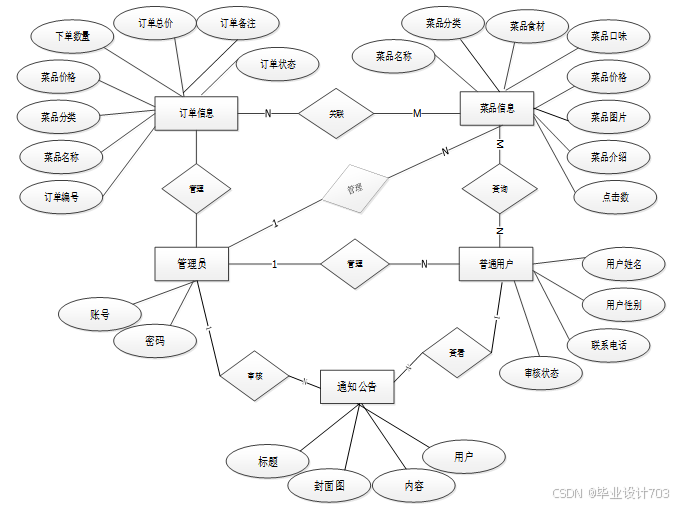

下面是整个微信智能点餐系统中主要的数据库表总E-R实体关系图。

图3-5微信智能点餐系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中微信智能点餐系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表categorization_of_dishes (菜品分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	categorization_of_dishes_id	int	10	0	N	Y		菜品分类ID
2	categorization_of_dishes	varchar	64	0	Y	N		菜品分类
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表dish_information (菜品信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	dish_information_id	int	10	0	N	Y		菜品信息ID
2	dish_name	varchar	64	0	Y	N		菜品名称
3	categorization_of_dishes	varchar	64	0	Y	N		菜品分类
4	dishes_and_ingredients	varchar	64	0	Y	N		菜品食材
5	taste_of_dishes	varchar	64	0	Y	N		菜品口味
6	price_of_dishes	int	10	0	Y	N	0	菜品价格
7	dish_pictures	varchar	255	0	Y	N		菜品图片
8	introduction_to_dishes	longtext	2147483647	0	Y	N		菜品介绍
9	hits	int	10	0	N	N	0	点击数
10	praise_len	int	10	0	N	N	0	点赞数
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表order_evaluation (订单评价)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_evaluation_id	int	10	0	N	Y		订单评价ID
2	order_number	varchar	64	0	Y	N		订单编号
3	dish_name	varchar	64	0	Y	N		菜品名称
4	categorization_of_dishes	varchar	64	0	Y	N		菜品分类
5	user_information	int	10	0	Y	N	0	用户信息
6	user_name	varchar	64	0	Y	N		用户姓名
7	contact_phone_number	varchar	64	0	Y	N		联系电话
8	evaluation_content	text	65535	0	Y	N		评价内容
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表order_information (订单信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	order_information_id	int	10	0	N	Y		订单信息ID
2	order_number	varchar	64	0	Y	N		订单编号
3	dish_name	varchar	64	0	Y	N		菜品名称
4	categorization_of_dishes	varchar	64	0	Y	N		菜品分类
5	price_of_dishes	varchar	64	0	Y	N		菜品价格
6	user_information	int	10	0	Y	N	0	用户信息
7	user_name	varchar	64	0	Y	N		用户姓名
8	contact_phone_number	varchar	64	0	Y	N		联系电话
9	order_quantity	int	10	0	Y	N	0	下单数量
10	total_order_price	varchar	64	0	Y	N		订单总价
11	order_remarks	text	65535	0	Y	N		订单备注
12	order_status	varchar	64	0	Y	N		订单状态
13	pay_state	varchar	16	0	N	N	未支付	支付状态
14	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	contact_phone_number	varchar	16	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

3.3本章小结

整个微信智能点餐系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 系统详细设计与实现

微信智能点餐系统的详细设计与实现主要是根据前面的微信智能点餐系统的需求分析和微信智能点餐系统的总体设计来设计页面并实现业务逻辑。主要从微信智能点餐系统界面实现、业务逻辑实现这两部分进行介绍。

4.1普通用户功能模块

4.1.1 前台首页界面

当进入微信智能点餐系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，再往下是菜品信息，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户登录界面

微信智能点餐系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当会员输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到微信智能点餐系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-2所示。

图4-2用户登录界面图

登录代码如下：

@PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        QueryWrapper wrapper = new QueryWrapper<User>();

        Map<String, String> map = new HashMap<>();

4.1.3用户注册界面

微信智能点餐系统的普通用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可会员注册成功。注册界面展示如下图4-3所示。

图4-3注册界面图

  注册关键代码如下：

@PostMapping("register")

    public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = service.readBody(request.getReader());

        query.put("username",String.valueOf(map.get("username")));

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.4密码修改界面

用户使用该系统注册完成后，用户对登录密码有修改需求时，系统也可以提供用户修改密码权限。系统中所有的操作者能够变更自己的密码信息，执行该功能首先必须要登入系统，然后选择密码变更选项以后在给定的文本框中填写初始密码和新密码来完成修改密码的操作。在填写的时候，假如两次密码填写存在差异，那么此次密码变更操作失败。密码修改界面如下图4-4所示。

图4-4密码修改界面图

修改密码代码如下

   public String encryption(String plainText) {

        String re_md5 = new String();

        try {

            MessageDigest md = MessageDigest.getInstance("MD5");

            md.update(plainText.getBytes());

            byte b[] = md.digest();

            int i;

            StringBuffer buf = new StringBuffer("");

            for (int offset = 0; offset < b.length; offset++) {

                i = b[offset];

                if (i < 0)

                    i += 256;

                if (i < 16)

                    buf.append("0");

                buf.append(Integer.toHexString(i));

            }

            re_md5 = buf.toString();

        } catch (Exception e) {

            e.printStackTrace();

        }

        return re_md5;

}

4.1.5菜品信息界面

用户可以查看菜品信息，在查询到自己想要了解的菜品信息的时候，可以进入查看详细的介绍，在菜品信息这个界面，同时支持用户对喜欢的菜品进行下单、收藏、点赞以及评论的功能，菜品信息界面如下图4-5所示。

图4-5菜品信息界面图

4.1.6订单信息界面

展示用户的历史订单信息，包括订单详情、支付状态等，方便用户查看和管理自己的订单记录。订单信息界面如下图4-6所示。

图4-6订单信息界面图

订单信息界面代码：

 @RequestMapping("/get_list")

    public Map<String, Object> getList(HttpServletRequest request) {

        Map<String, Object> map = service.selectToPage(service.readQuery(request), service.readConfig(request));

        return success(map);

    }

4.2管理员功能模块

4.2.1系统用户管理界面

系统用户管理模块包含了管理员、普通用户两个部分，管理员在后台都可以查看到用户的信息，但是只有管理员进行增删改查操作；管理员可以对用户进行增删改查，界面如下图4-7所示。

图4-7系统用户界面图

系统用户代码如下：

package com.project.demo.constant;

public class FindConfig {

    public static String PAGE = "page";

    public static String SIZE = "size";

    public static String LIKE = "like";

    public static String ORDER_BY = "orderby";

    public static String FIELD = "field";

    public static String GROUP_BY = "groupby";

    public static String MIN_ = "_min";

    public static String MAX_ = "_max";

}

4.2.2 菜品分类管理界面

允许管理员管理菜品的分类，包括添加新分类、编辑分类信息、删除分类等操作，方便用户按照分类浏览菜品。菜品分类管理如下图4-8和4-9所示。

图4-8菜品分类列表界面图

图4-9菜品分类添加界面图

菜品分类添加代码如下：

@TableName("access_token")

@Data

@EqualsAndHashCode(callSuper = false)

public class AccessToken implements Serializable {

    private static final long serialVersionUID = 913269304437207500L;

    @TableId(value = "token_id", type = IdType.AUTO)

    private Integer tokenId;

    @TableField(value = "token")

    private String token;

    @TableField(value = "maxage")

    private Integer maxage;

4.2.3订单评价管理界面

允许管理员管理订单评价，包括查看用户评价、回复用户反馈、处理投诉等操作，提升用户满意度和服务质量。订单评价管理界面如下图4-10所示。

图4-10订单评价管理界面图

4.2.4系统管理界面

管理员可以对系统前台展示的轮播图增删改查，方便用户进行查看。轮播图管理界面如下图4-11所示。

图4-11系统管理界面图

4.2.5通知公告管理界面

管理员点击“通知公告管理”这个菜单，可以查看到系统中所有添加的系统公告，支持通过标题对系统公告进行查询，添加、删除等操作。通知公告管理界面如下图4-12所示。

图4-12公告管理界面图

4.2.6资源管理界面

新闻列表：提供新闻列表的管理功能，包括添加、编辑、删除新闻内容等操作，让管理员能够更新系统的新闻资讯。界面如下图4-13所示。

新闻分类列表：允许管理员管理新闻的分类列表，包括添加新分类、编辑分类信息、删除分类等操作，方便用户按照分类查找新闻资讯。界面如下图4-14所示。

图4-13新闻列表界面图

图4-14新闻分类列表界面图

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、美食资讯查看功能测试、菜品信息搜索、密码修改、订单评价申请测试，如表5-1、5-2、5-3、5-4、5-5所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

美食资讯查看功能测试：

表5-2 美食资讯查看功能测试表

用例名称	美食资讯查看
目的	测试美食资讯查看功能
前提	用户登录
测试流程	点击美食资讯列表
预期结果	可以查看到所有美食资讯信息
实际结果	实际结果与预期结果一致

菜品信息搜索功能测试：

表5-3菜品信息功能测试表

用例名称	菜品信息测试
目的	测试菜品信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的菜品信息
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-4 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

订单评价测试：

表5-5订单评价测试表

用例名称	订单评价测试用例
目的	测试用户订单评价申请功能
前提	用户正常登录情况下
测试流程	1）搜索查看订单评价信息，点击订单评价。 2）填写订单评价，点击进行提交。
预期结果	评价成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写微信智能点餐系统的测试用例，已经检测完毕用户登录功能测试、美食资讯展示功能测试、菜品信息搜索、密码修改、订单评价申请测试，通过这5大模块为微信智能点餐系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了微信智能点餐系统设计与实现的原理和开发过程，该系统是通过SSM框架来搭建后台，中间件使用的是Tomcat服务器，数据库管理平台采用开源的Mysql，前台使用的是JQuery框架，同时使用Validate校验框架，这样就可以减少前端代码的输入量，而且基于JQuery框架的Validat框架使用简单，是流行的前端使用框架，前端使用的主要是Jsp页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个微信智能点餐系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、SSM、Mysql，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
