摘要

本论文旨在设计并实现基于微信小程序的公安专业知识测评系统，以满足公安院校学生对专业知识自主学习和测评的需求。针对目前公安专业教学中存在的线下测评方式效率低、互动性不足等问题，本系统利用微信小程序平台，为学生提供了一个便捷的专业知识测评工具。

首先，本文对公安专业知识测评系统的需求进行了详细分析和梳理，明确了系统的功能模块和用户需求，包括反馈评价、考试、排行榜、学习互动、学习资源等功能。其次，基于微信小程序平台，设计了直观友好的用户界面，使学生能够方便快捷地进行知识测评，并且实现了与公安专业教学内容的高度契合。

在系统实现方面，本文采用了微信小程序开发框架和相关技术，通过前端页面开发、后台服务搭建等步骤，实现了系统的基本功能。同时，结合公安专业教学特点，设计了一套合理的试题生成和评分策略，保证了测评结果的准确性和可靠性。

通过对系统进行测试和实际应用，验证了系统的稳定性和功能完整性，取得了良好的效果。本文的研究成果对于提高公安专业学生的自主学习能力，优化教学方式，促进教学质量具有积极的意义和推动作用。未来的工作可以进一步完善系统的功能，提升用户体验，扩展系统的适用范围，以满足不断增长的专业知识测评需求。

关键词：公安专业知识测评系统；微信小程序开发框架；SpringBoot

Abstract

This paper aims to design and implement a public security professional knowledge assessment system based on WeChat mini programs to meet the needs of public security college students for independent learning and assessment of professional knowledge. In response to the low efficiency and insufficient interactivity of offline evaluation methods in current public security professional teaching, this system utilizes the WeChat mini program platform to provide students with a convenient professional knowledge evaluation tool.

Firstly, this article provides a detailed analysis and sorting of the requirements for the public security professional knowledge evaluation system, clarifying the functional modules and user requirements of the system, including feedback evaluation, exams, rankings, learning interaction, learning resources, and other functions. Secondly, based on the WeChat mini program platform, an intuitive and friendly user interface has been designed, enabling students to conveniently and quickly conduct knowledge assessments, and achieving a high degree of compatibility with the teaching content of public security majors.

In terms of system implementation, this article adopts the WeChat mini program development framework and related technologies, and implements the basic functions of the system through steps such as front-end page development and backend service setup. At the same time, a reasonable strategy for generating and scoring test questions was designed based on the teaching characteristics of the public security major, ensuring the accuracy and reliability of the evaluation results.

The stability and functional integrity of the system have been verified through testing and practical application, achieving good results. The research results of this article have positive significance and promoting effect on improving the self-learning ability of public security major students, optimizing teaching methods, and promoting teaching quality. Future work can further improve the functionality of the system, enhance user experience, and expand the applicability of the system to meet the growing demand for professional knowledge assessment.

Keywords: Public security professional knowledge evaluation system; WeChat Mini Program Development Framework; SpringBoot

目录

1 绪论

1.1 课题研究背景

1.2 课题研究意义

1.3系统开发技术的特色

2 基于微信小程序的公安专业知识测评系统分析

2.1可行性分析

2.1.1技术可行性分析

2.1.2经济可行性分析

2.1.3操作可行性分析

2.2功能需求分析

2.3用例分析

3基于微信小程序的公安专业知识测评系统总体设计

3.1系统功能模块设计

3.3数据库设计

3.3.1 数据库E-R模型

3.3.2 数据库表设计

4 基于微信小程序的公安专业知识测评系统实现

4.1 前台微信端

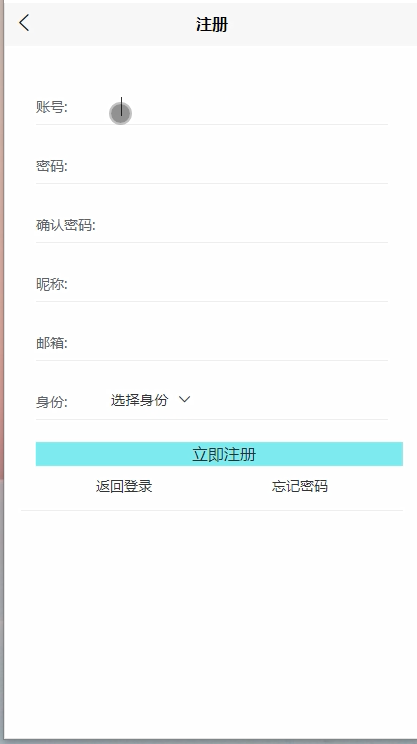

4.1.1 用户注册界面

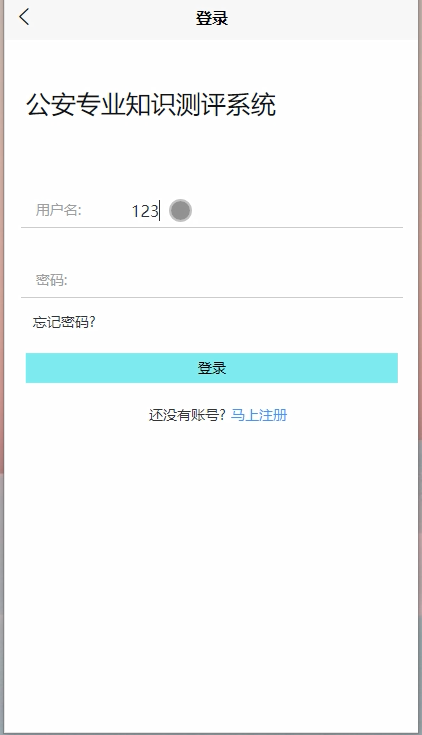

4.1.2 用户登录界面

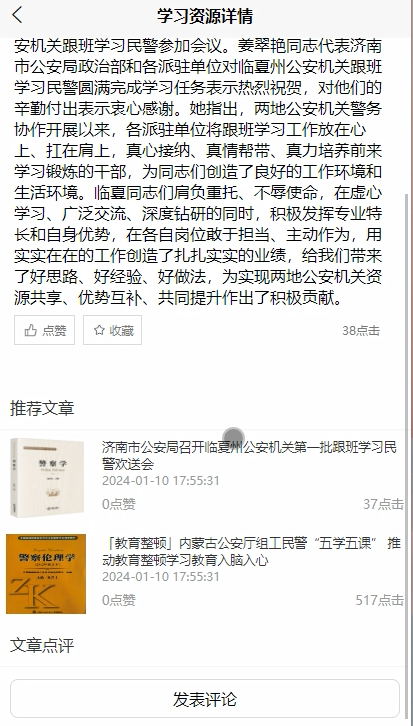

4.1.3 学习资源界面

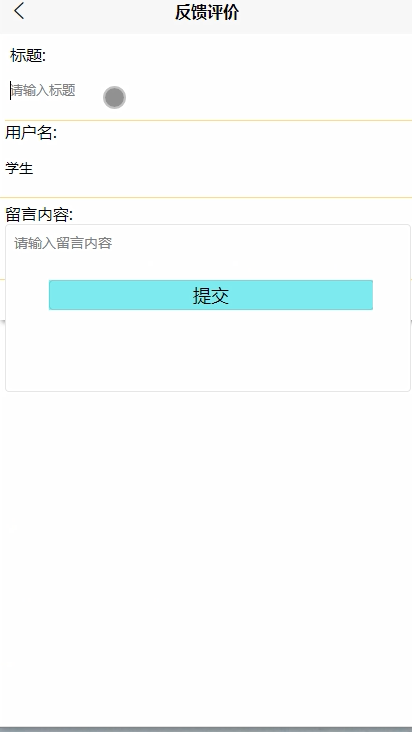

4.1.4 反馈评价界面

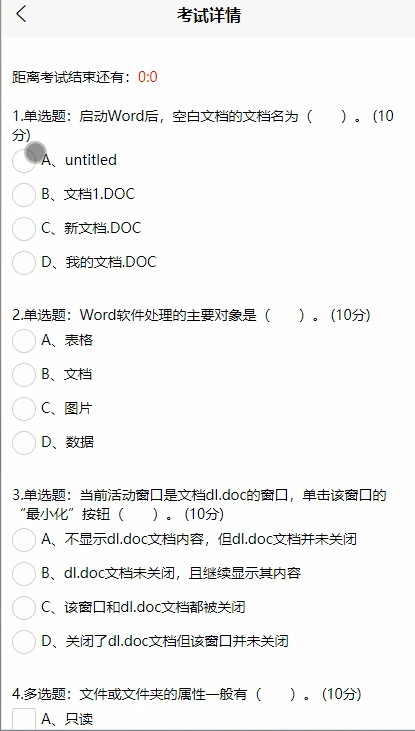

4.1.5 考试界面

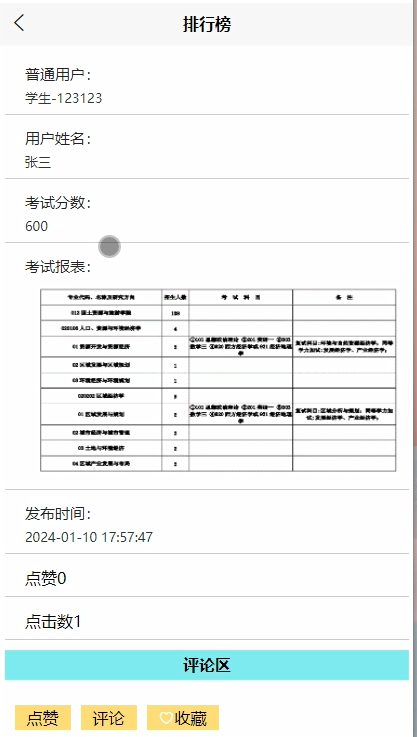

4.1.6排行榜界面

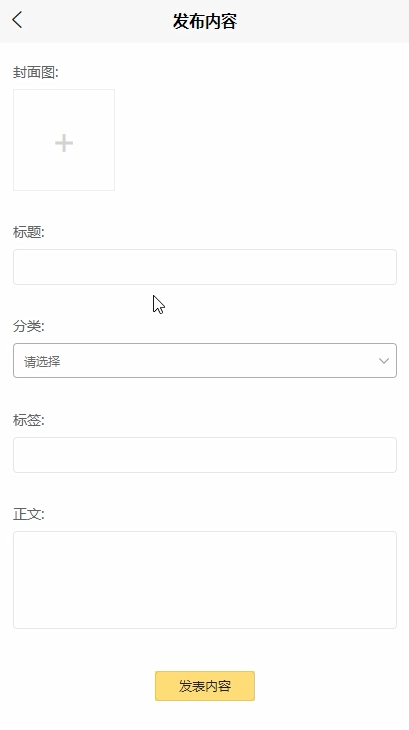

4.1.7学习互动界面

4.2后台管理员端

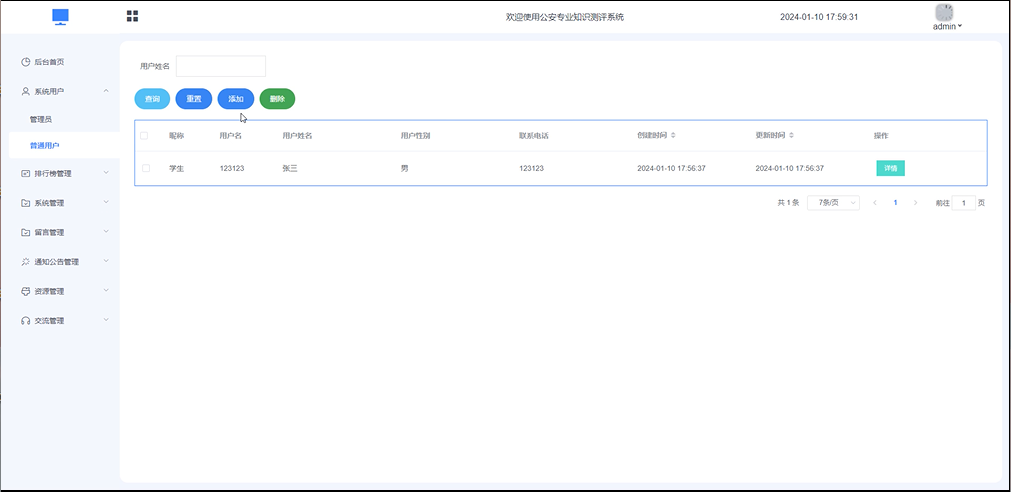

4.2.1 系统用户界面

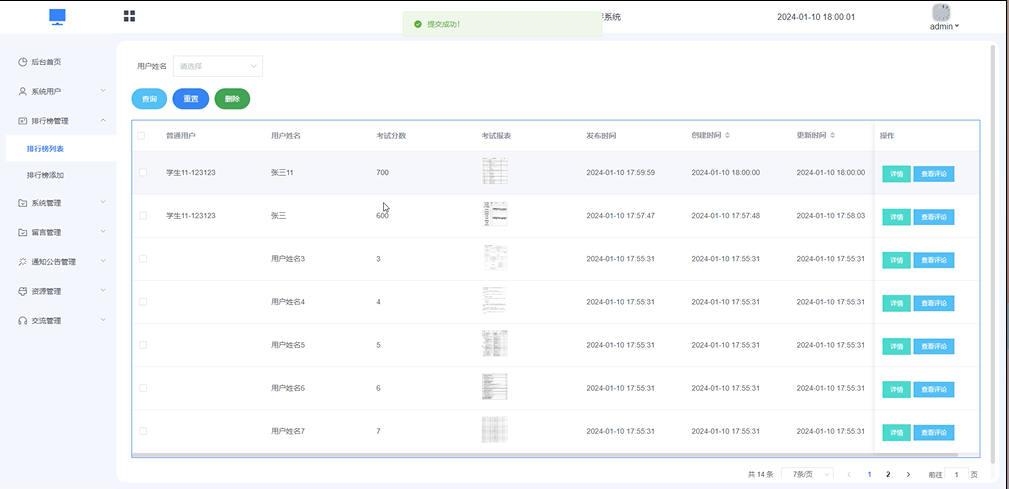

4.3.2排行榜管理界面

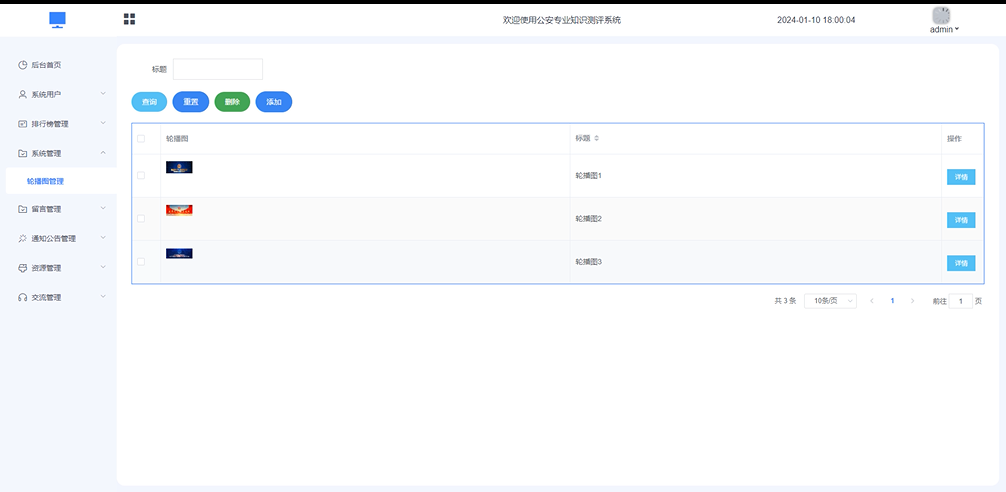

4.3.3系统管理界面

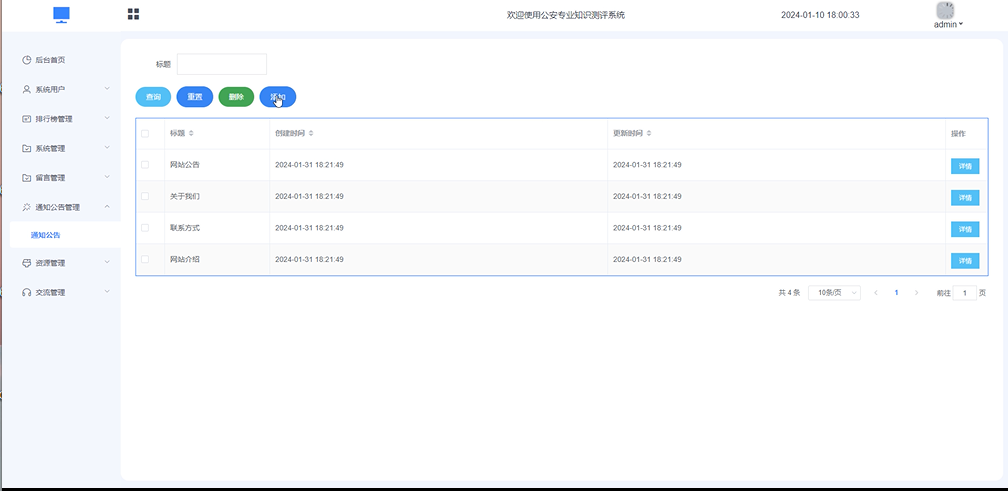

4.3.4通知公告管理界面

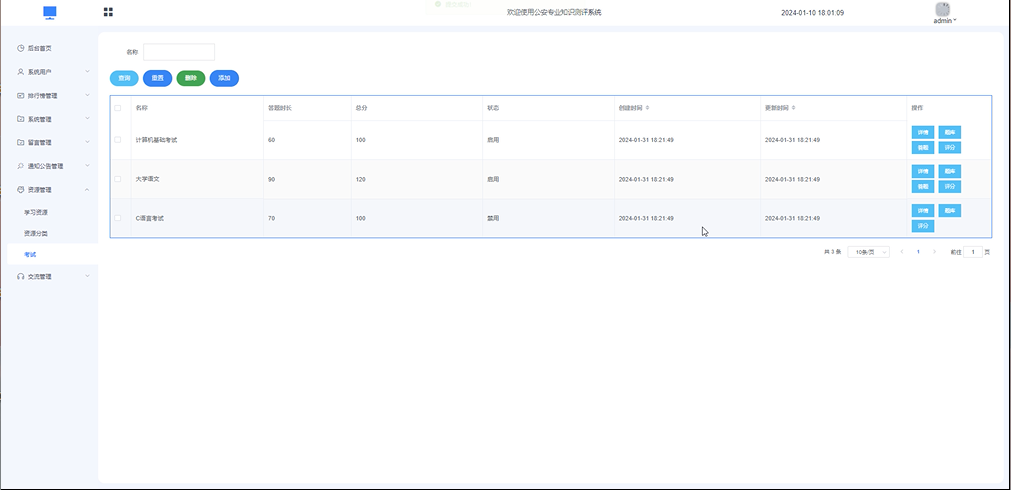

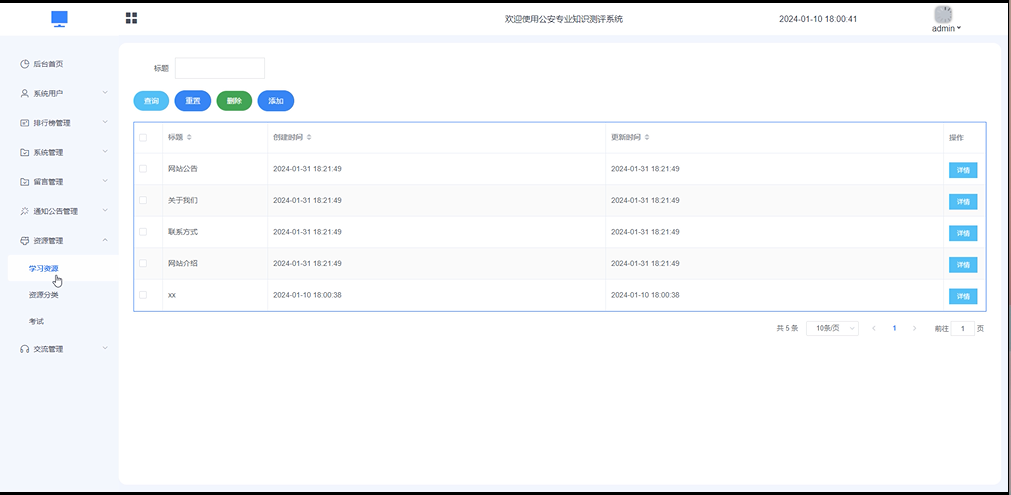

4.3.5资源管理界面

5 基于微信小程序的公安专业知识测评系统测试

5.1系统测试

5.2测试结果

总结与展望

参考文献

致谢

1 绪论

1.1 课题研究背景

随着移动互联网技术的飞速发展，微信小程序作为一种轻量级应用，已经成为了人们日常生活和学习中不可或缺的一部分。在教育领域，微信小程序为学生提供了一个便捷的学习平台和工具。公安专业作为一门重要的学科，对学生知识水平和实操能力提出了较高的要求。然而，传统的教学和测评方式可能存在一些问题，如效率低、互动性不足等。因此，基于微信小程序的公安专业知识测评系统的设计与实现，旨在利用移动互联网技术，提供一个便捷、高效的学习和测评平台，以满足学生的自主学习和知识巩固的需求。

该研究背景下，基于微信小程序的公安专业知识测评系统的设计与实现具有重要的研究意义。通过该系统，学生可以随时随地进行专业知识的测评和学习，有助于提高学生的自主学习能力和学习效果。同时，教师可以根据学生的测评结果进行针对性的指导和辅导，促进教学质量的提升。基于微信小程序的公安专业知识测评系统的研究与实现，对于推动教育信息化、优化教学方式、提高教学效率具有积极的意义。

1.2 课题研究意义

传统的公安专业知识学习方式可能存在学习资源有限、学习效率低下等问题。基于微信小程序的测评系统能够提供一个便捷、高效的学习平台，使公安专业学生可以随时随地进行学习，提高学习效率。

微信小程序具有方便快捷、易于使用的特点，能够提供更好的用户体验，使公安专业学生更加愿意使用该系统进行学习和测评。通过微信小程序，可以及时更新和发布最新的公安专业知识，提供给公安专业学生学习和参考，促进知识的更新与共享。通过微信小程序，公安专业学生还可以随时进行互动与交流，分享学习心得和工作经验，促进彼此之间的成长与进步。同时，通过定期的测评，公安专业学生可以了解自己的知识掌握情况，发现不足，及时改进。

1.3系统开发技术的特色

（1）系统采用前后端分离的开发模式，使得前端和后端可以独立开发和维护，提高了开发效率和系统的可维护性。

（2）系统采用微服务架构，将系统拆分成多个独立的服务，每个服务可以独立部署和扩展，提高了系统的灵活性和可扩展性。

（3）系统采用 Docker 容器化部署技术，使得系统可以快速部署和迁移，提高了系统的可靠性和可移植性。

（4）系统采用自动化测试技术，包括单元测试、接口测试和性能测试等，提高了系统的稳定性和可靠性。

（5）系统采用安全保障技术，包括用户认证、授权、数据加密等，保障了系统的安全性和用户的隐私。

这些技术特色使得基于微信小程序的公安专业知识测评系统具有高效、稳定、可靠、安全等优点，能够满足用户的需求和提高用户的体验。

2 基于微信小程序的公安专业知识测评系统分析

基于微信小程序的公安专业知识测评系统可在微信端实现反馈评价、考试、查看排行榜、学习互动、学习资源等操作，相对于传统公安专业知识测评方式，基于微信小程序的公安专业知识测评系统提高了效率和便利性。在后台可对排行榜、系统轮播图、留言、通知公告、学习资源、考试、学习互动进行管理，针对公安专业学生对公安专业知识的学习需求，充分了解用户的需求，更有针对性的服务用户。

2.1可行性分析

2.1.1技术可行性分析

基于微信小程序的公安专业知识测评系统存储所使用的mysql数据库以及开发中所使用的IDEA、Tomcat这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用springboot框架进行开发，使系统的可扩展性和维护性更佳，减少java配置代码，简化编程代码，目前springboot框架也是很多企业选择的框架之一。

2.1.2经济可行性分析

在开发基于微信小程序的公安专业知识测评系统中所使用的开发软件像IDEA开发工具、Tomcat8.0服务器、MySQL5.7数据库、Photoshop图片处理软件等，这些都是开源免费的，并且基于微信小程序的公安专业知识测评系统是自己设计并编码实现的，数据库是使用流行mysql进行数据的存储，开源的mysql等技术的使用，减少系统开发费用。

2.1.3操作可行性分析

在日常生活中，随着小程序的快速推广和使用，越来越多人掌握小程序的使用方法，基于微信小程序的公安专业知识测评系统在这种条件背景下是很容易被人们所接受和熟悉的，所以在操作上没任何问题。

2.2功能需求分析

基于微信小程序的公安专业知识测评系统中的web后台管理端采用了IntelliJ IDEA 2019.3.4 开发工具，配合了java开发语言中springboot开发框架以及tomcat8.0服务器、jdk1.8，微信端采用了微信开发者工具稳定版1.05.2111300，页面使用wxss和wxml进行布局，微信端和web后台管理端采用json接口通信。

微信小程序端：

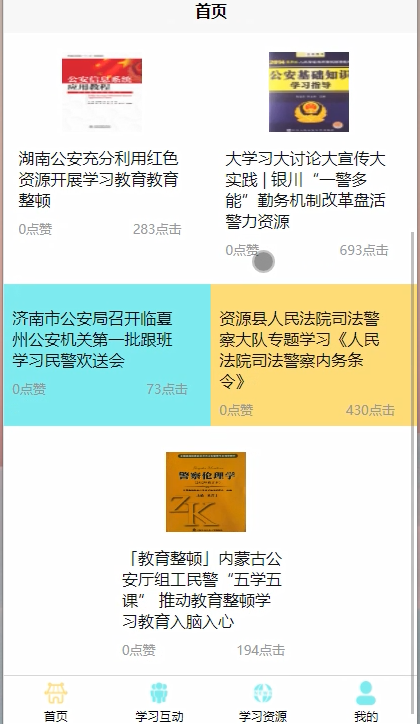

（1）首页：首页应包含系统的主要功能入口，如考试、排行榜、学习互动、学习资源等。同时，首页应设计美观，布局清晰，便于用户快速找到所需功能。

（2）反馈评价：学生用户可以对该系统提出反馈或评价，帮助管理员了解系统的使用情况，及时发现问题并进行改进。

（3）考试：学生用户可以通过该功能进行在线考试，系统应提供自动组卷、计时、交卷评分等功能，保证考试的公正性和准确性。

（4）排行榜：根据学生的学习成绩或其他标准进行排名，激励学生努力学习，提高自己的排名。

（5）学习互动：学生用户可以在此进行学习交流，分享学习心得和经验，提高学习效果。

（6）学习资源：提供丰富的公安专业知识学习资源，如视频、音频、文档等，满足学生的学习需求。

（7）我的：学生用户可以查看自己的基本信息，如姓名、学号等，还可以对自己的收藏进行管理。

后台Web端管理员：

（1）系统用户：管理员可以查看、添加、删除学生用户的信息，对用户进行统一管理。

（2）排行榜管理：管理员可以根据需求对排行榜进行管理，如调整排名标准、更新排名等。

（3）系统管理（轮播图管理）：管理员可以设置系统首页的轮播图内容，对系统进行个性化配置。

（4）留言管理：管理员可以查看、回复、删除学生用户的留言，及时了解学生的反馈和问题。

（5）通知公告管理：管理员可以发布、编辑、删除通知公告，及时将重要信息传达给学生用户。

（6）资源管理（学习资源、资源分类、考试）：管理员可以上传、编辑、删除学习资源，设置资源的分类，同时对学生考试的相关内容进行管理。

（7）交流管理（学习互动、互动分类）：管理员可以对学习互动进行管理，如设置互动分类、管理互动内容等。

通过以上功能需求分析，我们可以明确系统的功能模块和业务流程，为后续的系统设计和开发提供指导。

2.3用例分析

基于微信小程序的公安专业知识测评系统的完整UML用例图分别是图2-1，图2-2河图2-3。在参与者上包括学生用户、管理员。

用户角色的用例包括用户注册、用户登录、首页、反馈评价、考试、排行榜、学习互动、学习资源、我的（基本信息、收藏）。

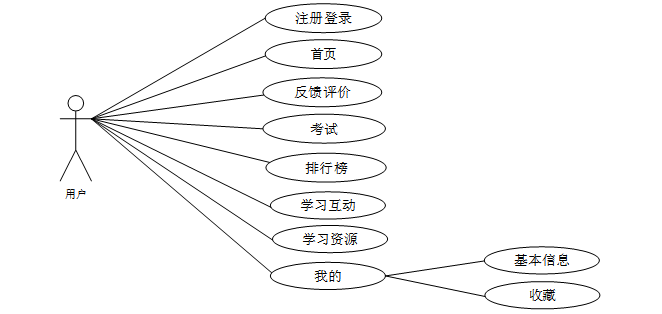

图2-1 基于微信小程序的公安专业知识测评系统学生用户角色用例图

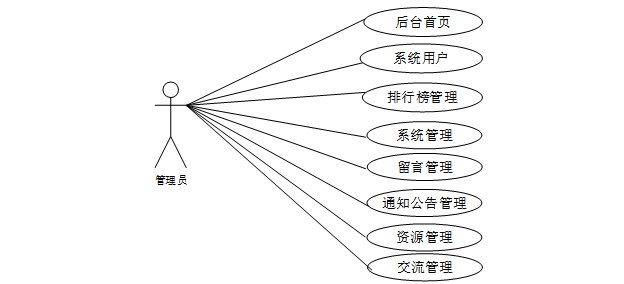

管理员角色的用例包括后台首页、系统用户、排行榜管理、系统管理（轮播图管理）、留言管理、通知公告管理、资源管理（学习资源、资源分类、考试）、交流管理（学习互动、互动分类）。

图2-2 基于微信小程序的公安专业知识测评系统管理员角色用例图

3基于微信小程序的公安专业知识测评系统总体设计

在上一章节中分析了基于微信小程序的公安专业知识测评系统的功能性需求，并且根据需求分析了基于微信小程序的公安专业知识测评系统中的用例。那么接下来就要开始对基于微信小程序的公安专业知识测评系统架构、主要功能和数据库开始进行设计。

3.1系统功能模块设计

通过对基于微信小程序的公安专业知识测评系统的功能需求分析以及用例分析，得出了基于微信小程序的公安专业知识测评系统的功能模块图如图3-1所示。

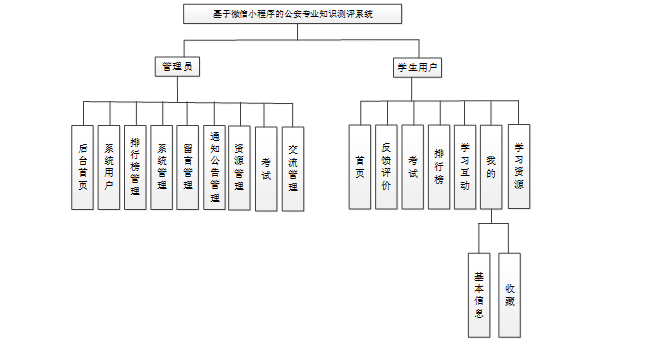

图3-1基于微信小程序的公安专业知识测评系统功能模块图

3.3数据库设计

3.3.1 数据库E-R模型

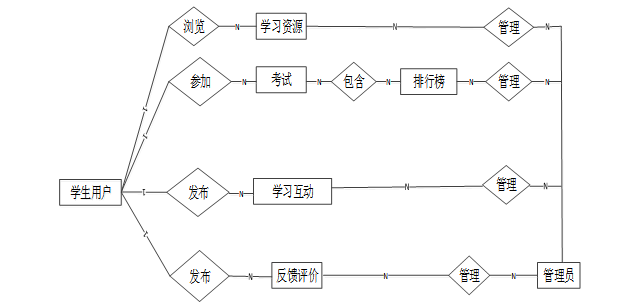

下面是整个基于微信小程序的公安专业知识测评系统的数据库表的E-R实体关系图，如图3-2所示：

图3-2 基于微信小程序的公安专业知识测评系统E-R实体关系图

3.3.2 数据库表设计

通过上一小节中基于微信小程序的公安专业知识测评系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表exam (考试)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	exam_id	mediumint	8	0	N	Y		考试id
2	name	varchar	32	0	N	N		考试名称：[2,32]
3	duration	int	10	0	Y	N		答题时长
4	score	double	9	2	Y	N		总分
5	status	varchar	10	0	Y	N		状态：启用、禁用
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表exam_question (试题)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	exam_question_id	mediumint	8	0	N	Y
2	type	varchar	20	0	Y	N		类型
3	title	varchar	255	0	Y	N		题目
4	question_item	varchar	500	0	Y	N		选项
5	answer	varchar	500	0	Y	N		参考答案
6	score	double	9	2	Y	N		总分
7	question_order	int	10	0	Y	N		排序
8	exam_id	mediumint	7	0	Y	N		所属试卷
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表forum (论坛)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	forum_id	mediumint	8	0	N	Y		论坛id
2	display	smallint	5	0	N	N	100	排序
3	user_id	mediumint	8	0	N	N	0	用户ID
4	nickname	varchar	16	0	Y	N		昵称：[0,16]
5	praise_len	int	10	0	Y	N	0	点赞数
6	hits	int	10	0	N	N	0	访问数
7	title	varchar	125	0	N	N		标题
8	keywords	varchar	125	0	Y	N		关键词
9	description	varchar	255	0	Y	N		描述
10	url	varchar	255	0	Y	N		来源地址
11	tag	varchar	255	0	Y	N		标签
12	img	text	65535	0	Y	N		封面图
13	content	longtext	2147483647	0	Y	N		正文
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
16	avatar	varchar	255	0	Y	N		发帖人头像：
17	type	varchar	64	0	N	N	0	论坛分类：[0,1000]用来搜索指定类型的论坛帖

表forum_type (论坛分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	name	varchar	16	0	N	N		分类名称：[2,16]
3	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
4	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
5	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
6	icon	varchar	255	0	Y	N		分类图标：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表message (留言板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	message_id	int	10	0	N	Y		留言板ID:
2	user_id	int	10	0	N	N	0	用户ID:
3	title	varchar	64	0	Y	N		标题:
4	content	longtext	2147483647	0	N	N		内容:
5	nickname	varchar	32	0	N	N		昵称:
6	avatar	varchar	255	0	Y	N		头像:
7	email	varchar	125	0	Y	N		留言者邮箱
8	phone	varchar	11	0	Y	N		留言者手机号码
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
11	reply	longtext	2147483647	0	Y	N		回复
12	reply_state	tinyint	4	0	Y	N	0	回复状态

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表ranking_list (排行榜)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	ranking_list_id	int	10	0	N	Y		排行榜ID
2	regular_users	int	10	0	Y	N	0	普通用户
3	user_name	varchar	64	0	Y	N		用户姓名
4	exam_scores	int	10	0	Y	N	0	考试分数
5	exam_report	varchar	255	0	Y	N		考试报表
6	release_time	datetime	19	0	Y	N		发布时间
7	hits	int	10	0	N	N	0	点击数
8	praise_len	int	10	0	N	N	0	点赞数
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表regular_users (普通用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	regular_users_id	int	10	0	N	Y		普通用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	contact_phone_number	varchar	64	0	Y	N		联系电话
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表sensitive_vocabulary (敏感词汇)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	sensitive_vocabulary_id	int	10	0	N	Y		敏感词汇ID
2	sensitive_vocabulary	varchar	64	0	Y	N		敏感词汇
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_answer (用户答题)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_answer_id	mediumint	8	0	N	Y
2	user_id	mediumint	7	0	N	N		用户ID：[0,8388607]用户获取其他与用户相关的数据
3	exam_id	mediumint	7	0	N	N	0	考试id
4	score	double	9	2	Y	N	0.00	分数
5	answers	text	65535	0	Y	N		答案
6	score_detail	text	65535	0	Y	N		评分详情
7	objective_score	double	9	2	Y	N	0.00	客观题得分
8	subjective_score	double	9	2	Y	N	0.00	主观题得分
9	score_state	tinyint	4	0	Y	N	0	评分状态
10	nickname	varchar	255	0	Y	N		提交人
11	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

4 基于微信小程序的公安专业知识测评系统实现

基于微信小程序的公安专业知识测评系统划分了微信小程序用户端和web后台管理员端，微信端实现用户注册、登录管理、反馈评价、考试、排行榜、学习互动、学习资源、我的（基本信息、收藏）等功能，web端是为后台管理员提供用户管理、排行榜管理、系统管理（轮播图管理）、留言管理、通知公告管理、资源管理（学习资源、资源分类、考试）、交流管理（学习互动、互动分类）的平台。

4.1 前台微信端

4.1.1 用户注册界面

不是基于微信小程序的公安专业知识测评系统的用户可以通过微信小程序在线进行注册，填写上自己的账号、密码、重复密码、昵称、邮箱登信息后点击“提交”按钮后将会验证是否有非空数据，再验证密码和重复密码是否一样，最后验证是否账号重复，都验证没问题后即可注册成功。注册实现了用户注册和发布者注册两部分，其用户注册界面展示如下图4-1所示。

图4-1用户注册界面图

4.1.2 用户登录界面

微信小程序上注册后的用户可以通过自己的用户名和密码进行登录，在用户填写好自己的用户名和密码信息并点击“登录”按钮后，将会先验证是否有非空数据，再验证填写的用户信息和数据库中保存的是否一致，一致后将会登录成功，登录成功后将会在左上角上显示用户信息；否则将会提示相应错误信息，用户登录界面如下图4-2所示。

图4-2用户登录界面图

输入有效的用户名和密码信息，点击“登录”按钮，自动跳转到“首页”页面，首页界面如下图4-3所示。

图4-3首页界面图

4.1.3 学习资源界面

用户点击学习资源按钮，可以进入学习资源列表，点击感兴趣的学习资源，进入学习资源详情页面，用户可以进行查看、点赞、收藏、评论等操作，界面如下图4-4所示。

图4-4学习资源详情界面图

4.1.4 反馈评价界面

用户点击反馈评价可以进入反馈评价发布页面，学生用户可以发布反馈或评价内容，如下图4-5所示。

图4-5反馈评价界面图

4.1.5 考试界面

在首页页面点击“考试”后进入到“考试”界面，学生用户可以进行在线考试，系统自动组卷、计时、交卷评分，考试界面如下图4-6所示。

图4-6考试界面图

4.1.6排行榜界面

点击基于微信小程序的公安专业知识测评系统微信端首页的“排行榜”，学生用户可以查看具体的排行榜学习，界面如下图4-8所示。

图4-7排行榜界面图

4.1.7学习互动界面

点击基于微信小程序的公安专业知识测评系统端底部的“学习互动”，学生用户可以在此进行学习交流，发布学习心得和经验等，界面如下图4-8所示。

图4-9我的界面图

4.2后台管理员端

4.2.1 系统用户界面

管理员点击“系统用户”这一菜单会显示管理员、学生用户这两个子菜单，管理员可以对这两个角色的信息进行增删改查操作。界面如下图4-10所示。

图4-10学生用户管理界面图

4.3.2排行榜管理界面

管理员点击后台左边的“排行榜管理”菜单后将可以对排行榜进行管理，包括添加、编辑和删除排行榜等，排行榜管理界面如下图4-11所示。

图4-11排行榜列表界面图

4.3.3系统管理界面

管理员点击“系统管理”这一菜单会显示轮播图这一个子菜单，管理员可以对前台展示的轮播图进行设置，界面如下图所示。

图4-12系统管理界面图

4.3.4通知公告管理界面

点击“通知告管理”这个菜单，可以查看到系统中所有添加的通知公告，支持通过标题对通知公告进行查询，添加、删除等操作。通知公告管理界面如下图所示。

图4-13通知公告界面图

4.3.5资源管理界面

管理员点击“资源管理”这一菜单会显示学习资源、资源分类、考试这三个子菜单，管理员可以上传、编辑、删除学习资源，设置资源的分类，同时对学生考试的相关内容进行管理。界面如下图所示。

图4-14学习资源管理界面图

图4-15考试界面图

5 基于微信小程序的公安专业知识测评系统测试

基于微信小程序的公安专业知识测评系统测试是为了检验软件是否达到设计要求，是否存在错误，通过测试的方法来检查基于微信小程序的公安专业知识测评系统，以便发现基于微信小程序的公安专业知识测评系统中的错误。测试工作是保证基于微信小程序的公安专业知识测评系统质量的关键。

5.1系统测试

微信端上用户查看学习资源功能测试：

表5-1微信端上用户查看学习资源功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
查看学习资源功能模块测试	学习资源信息正常的显示	浏览学习资源详情信息	在小程序端上选择一个学习资源信息将会进入该学习资源的详情界面，同时可以评论、收藏、点赞。	进入该学习资源的详情信息界面	正确
查看学习资源功能模块测试	学习资源详情信息正常的显示	浏览学习资源详情信息	点击“评论”填写评论信息，点击“提交”按钮。	生成自己的评论信息。	正确

微信端上考试功能测试：

表5-2微信端上考试功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
考试功能模块测试	考试信息正常的显示	浏览考试列表	点击小程序端首页“考试”后点击“答题”进行答题。	进入答题界面进行考试	正确

web后台端上管理员发布学习资源功能测试：

表5-3web后台端上管理员发布学习资源功能测试用例表

测试名称	测试功能	操作	操作过程	预期结果	测试结果
管理员发布学习资源功能测试	添加学习资源的情况	输入新学习资源信息的基本信息	后台选择“资源管理”菜单后，点击“学习资源”，点击添加，填写新学习资源信息后点击“提交”按钮	新学习资源发布成功	正确

5.2测试结果

通过编写了基于微信小程序的公安专业知识测评系统的测试用例，已经检测完毕了5.1章节中的3大模块，它为基于微信小程序的公安专业知识测评系统系统的后期推广运营提供了强力的技术支撑。

总结与展望

本次基于微信小程序的公安专业知识测评系统的设计与实现，功能方面，通过功能模块图区分该程序的用户端与管理端各自的功能权限；数据库方面，数据库使用口碑较好的mysql进行数据的存储，开源的mysql等技术的使用，相对来说体积较小，服务稳定，减少系统开发成本费用，通过数据库表的E-R实体关系图建立了表单与表单之间的连接，区分不同的表单之间的关系，更好的完善数据库的内容；测试方面，通过测试用例检查基于微信小程序的公安专业知识测评系统的设计缺陷和程序存在的错误，在系统测试阶段的过程中，出现了一些问题，例如，注册信息，没有规范用户在注册页面填写信息时输入两次密码，而导致后期登录错误，最后通过多次修改程序和测试解决了问题。最终经过不断的检测、修改，实现项目的稳定，达到了预期的设计效果。

系统整体的功能到达预期的效果，但页面的美化方面还是存在一些不足，例如：小程序中的图标过于简洁；wxss页面的渲染布局方面不够完善，人们在使用软件过程中，对某些功能不易找寻，针对此次项目产生的问题，日后将不断改进，使该项目更加完善。

参考文献

[1]Xiao J ,Zhou H ,Lei Q , et al.Attention-Mechanism-Based Face Feature Extraction Model for WeChat Applet on Mobile Devices[J].Electronics,2024,13(1):

[2]余久久,张继山,吴宁等.智慧校园视域下基于LAMP的在线考试系统敏捷设计与实现[J].西昌学院学报(自然科学版),2023,37(04):48-54.DOI:10.16104/j.issn.1673-1891.2023.04.009.

[3]姜一波.基于SpringBoot+Vue的在线考试系统设计与实现[J].无线互联科技,2023,20(23):68-71.

[4]王虹,孙艺嘉,刘晓野等.基于微信小程序的新文科学生专业素质调研系统设计[J].大众文艺,2023,(22):169-171.DOI:10.20112/j.cnki.ISSN1007-5828.2023.22.056.

[5]孙昕.网络考试系统的开发与实践[J].数字技术与应用,2023,41(09):231-233.DOI:10.19695/j.cnki.cn12-1369.2023.09.72.

[6]欧文辉.基于ThinkPHP框架的高校在线考试系统的应用研究[J].科技风,2023,(25):84-86.DOI:10.19392/j.cnki.1671-7341.202325028.

[7]Yong R ,Feng P .Design and Realization of University Personnel Office Service Platform Based on WeChat Applet[J].Advances in Computer, Signals and Systems,2023,7(6):

[8]张浩晨,朱参世.基于SSM的C语言在线考试系统的设计[J].电脑知识与技术,2023,19(18):60-63.DOI:10.14004/j.cnki.ckt.2023.0905.

[9]李伟,金梁.基于WAMP架构的Web在线考试系统设计[J].自动化技术与应用,2023,42(05):162-165.DOI:10.20033/j.1003-7241.(2023)05-0162-04.

[10]柯圣.基于Java的在线考试系统的研究与设计[J].电脑知识与技术,2023,19(13):52-54.DOI:10.14004/j.cnki.ckt.2023.0676.

[11]王恺庆.基于BS架构的体育单招考试管理系统的设计与实现[D].武汉体育学院,2023.DOI:10.27384/d.cnki.gwhtc.2023.000111.

[12]王霏儿.基于SpringBoot的在线考试系统设计与实现[D].江西师范大学,2023.DOI:10.27178/d.cnki.gjxsu.2023.000429.

[13]李娟,边玲,李海瑛等.基于微信小程序的手机在线考试系统设计[J].无线互联科技,2023,20(04):58-61+89.

[14]马延立.基于微信小程序的在线考试系统设计与实现[J].信息记录材料,2022,23(06):151-154.DOI:10.16009/j.cnki.cn13-1295/tq.2022.06.010.

[15]王素珍.基于微信小程序的会计职称考试培训系统设计[J].微型电脑应用,2022,38(04):156-159.

[16]丁翀,许哲,宋彬等.基于微信小程序的放射培训考试系统设计与实现[J].河南科技,2022,41(05):10-15.DOI:10.19968/j.cnki.hnkj.1003-5168.2022.05.002.

[17]宋玮情,崔焕庆,杨峻铸.程序在线测评系统的知识图谱构建与应用[J].软件导刊,2022,21(01):75-78.

[18]Jia C ,Yongjie W ,Xuehu Y , et al.Visual secret sharing scheme with (n,n) threshold based on WeChat Mini Program codes[J].Journal of Visual Communication and Image Representation,2022,(prepublish):103409-.

[19]张灿.基于微信小程序的家畜寄生虫学考试系统的开发及应用[J].黑龙江畜牧兽医,2020,(12):147-149.DOI:10.13881/j.cnki.hljxmsy.2019.05.0020.

[20]燕鹏超.基于知识图谱的智能测评系统设计与实现[D].山东师范大学,2019.
