简介：8极48槽永磁同步电机电磁振动多物理场仿真分析。 基于Maxwell对电机进行电磁仿真分析得到瞬态径向电磁力，在此基础上使用模态叠加法对电机进行振动噪声分析。 为其他类型的永磁电机进行多物理场仿真提供思路。 内容包括：word、PPT、仿真。

在电机领域的探索中，永磁同步电机因其高效、节能等特性备受关注。今天咱就来唠唠 8 极 48 槽永磁同步电机的电磁振动多物理场仿真分析，这其中涉及到不少有趣的事儿，包括借助 Maxwell 进行电磁仿真、模态叠加法分析振动噪声，以及如何为其他永磁电机多物理场仿真提供思路，还会讲到相关的 word、PPT 和仿真的那些事儿。

基于 Maxwell 的电磁仿真分析

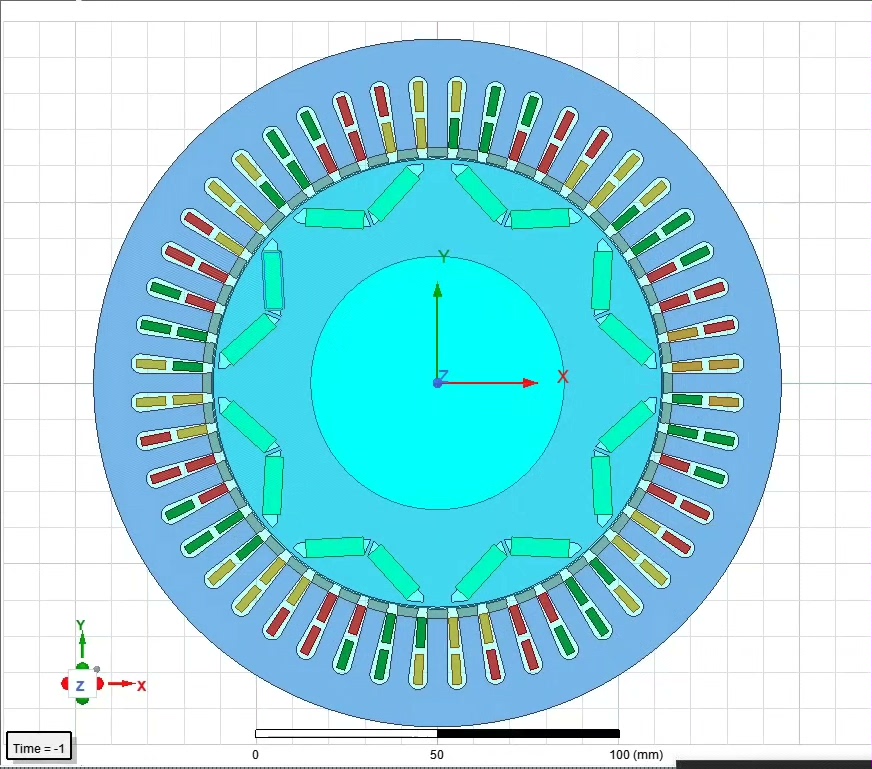

Maxwell 可是电磁仿真界的一把好手。咱用它对 8 极 48 槽永磁同步电机进行电磁仿真，目的就是得到瞬态径向电磁力。在 Maxwell 里搭建电机模型，这就好比搭建一个复杂的乐高城堡，每个部件都得精心摆放。

比如说，定子绕组的设置，在代码层面（这里以 Maxwell 的脚本代码为例）：

# 创建定子绕组
stator_winding = MaxwellScript.CircuitObject.Create("StatorWinding")
# 设置绕组匝数
stator_winding.NumberOfTurns = 100
# 定义绕组连接方式
stator_winding.ConnectionType = "Delta"

这里简单几行代码，就设置好了定子绕组的关键参数。匝数的设置直接影响到电机的电磁性能，匝数多，产生的磁场强度可能就大，但同时也可能带来电阻增大等问题。连接方式 Delta 或者 Y 型，对电机的电压、电流分配有着重要影响。

简介：8极48槽永磁同步电机电磁振动多物理场仿真分析。 基于Maxwell对电机进行电磁仿真分析得到瞬态径向电磁力，在此基础上使用模态叠加法对电机进行振动噪声分析。 为其他类型的永磁电机进行多物理场仿真提供思路。 内容包括：word、PPT、仿真。

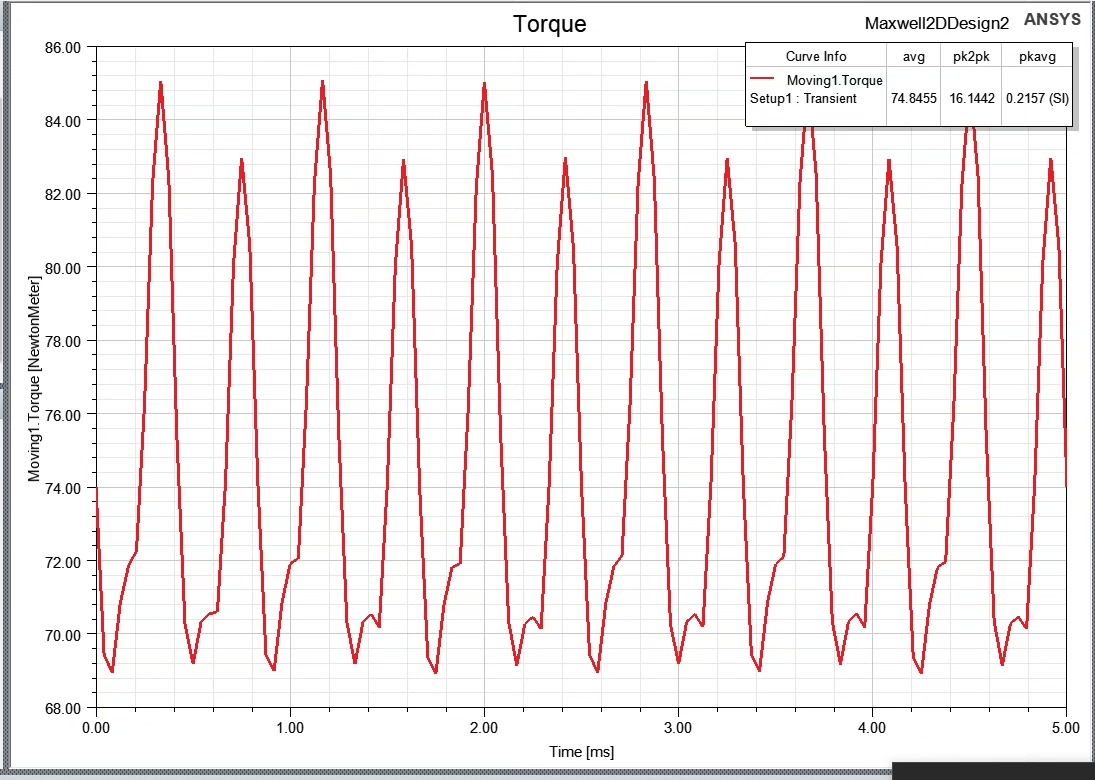

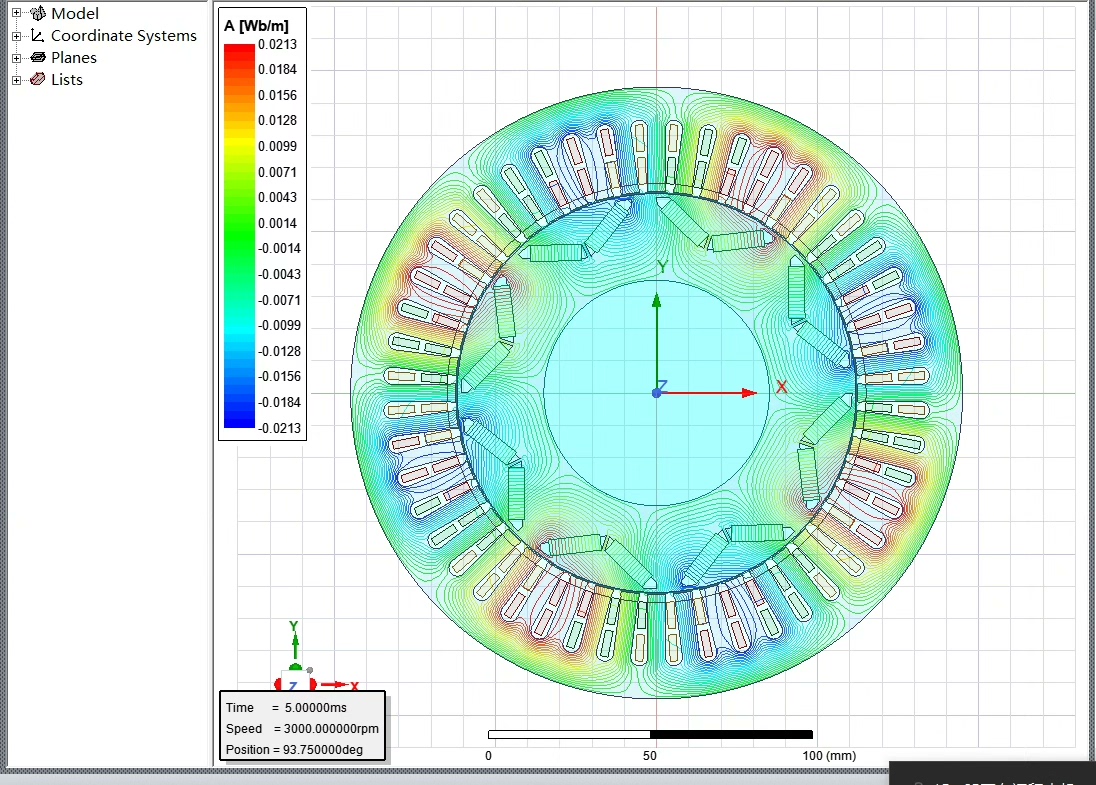

完成模型搭建和参数设置后，进行瞬态仿真分析。通过仿真，我们能得到电机在运行过程中的瞬态径向电磁力分布情况。这就像给电机的电磁力拍了一部动态电影，每一帧都记录着电磁力随时间和空间的变化。

基于模态叠加法的振动噪声分析

得到了瞬态径向电磁力，接下来就是用模态叠加法对电机进行振动噪声分析。模态叠加法的核心思想就是把复杂的振动分解成一个个简单的模态振动，然后再把它们叠加起来。

假设有这么一段简单的模态分析代码示例（这里以 Python 的一些数值计算库为例，辅助理解模态叠加概念）：

import numpy as np

# 假设已经得到各阶模态的位移响应和力激励
modal_displacements = np.array([1.2, 0.8, 0.5])  # 示例，各阶模态位移响应
force_excitations = np.array([50, 30, 20])  # 示例，各阶模态对应的力激励

# 模态叠加计算总位移
total_displacement = np.sum(modal_displacements * force_excitations)
print("计算得到的总位移:", total_displacement)

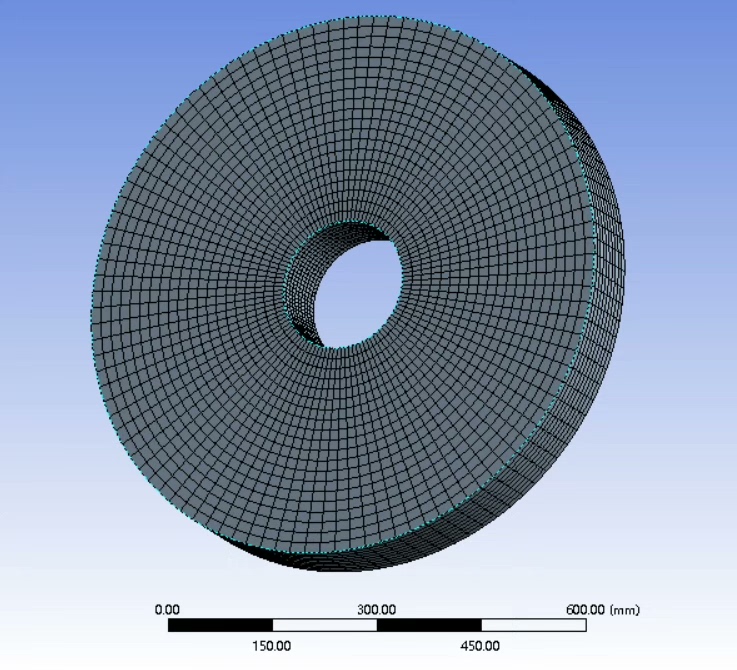

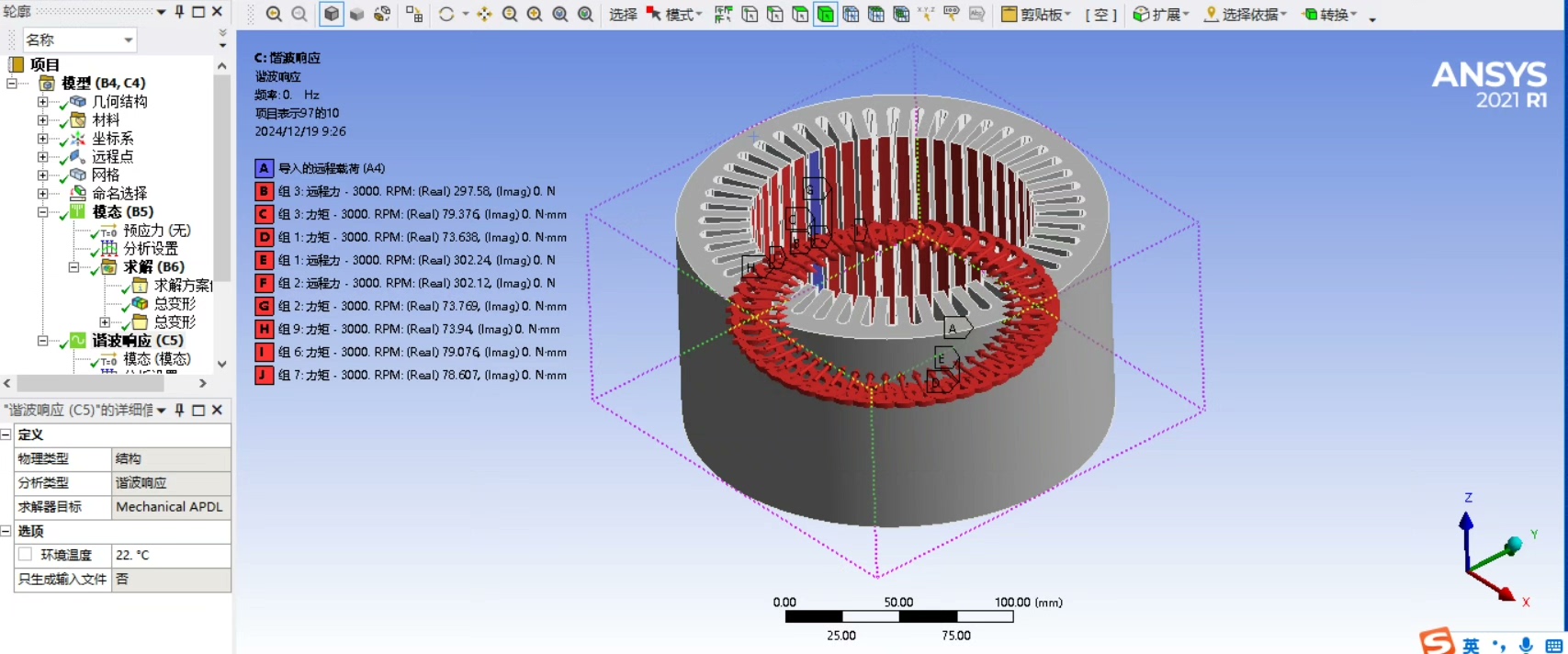

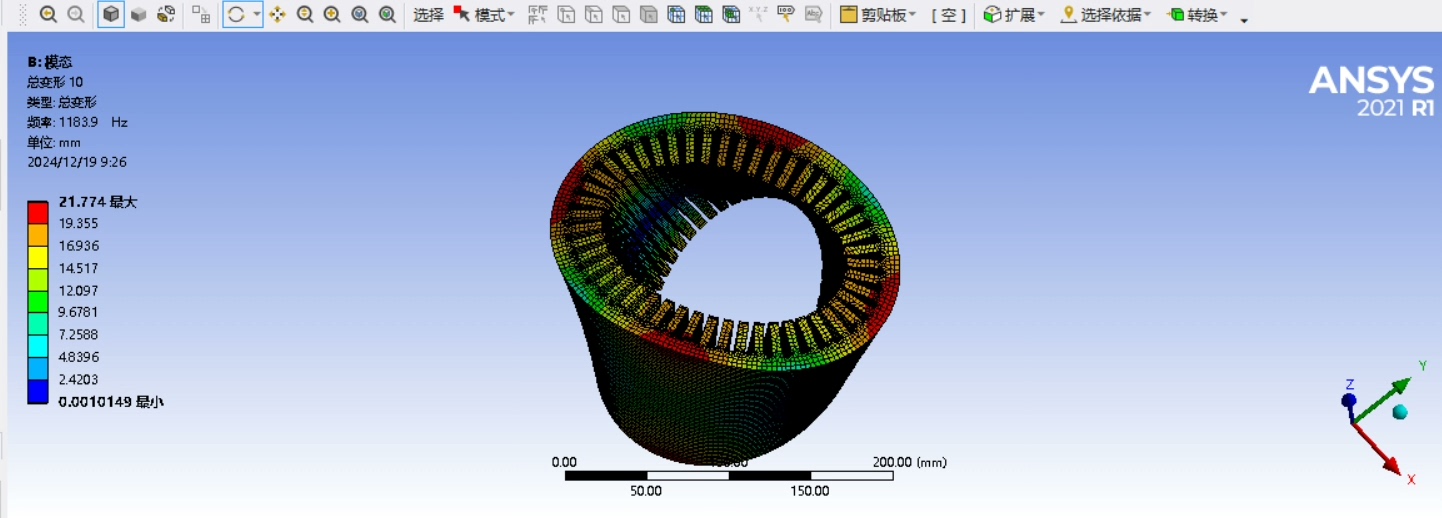

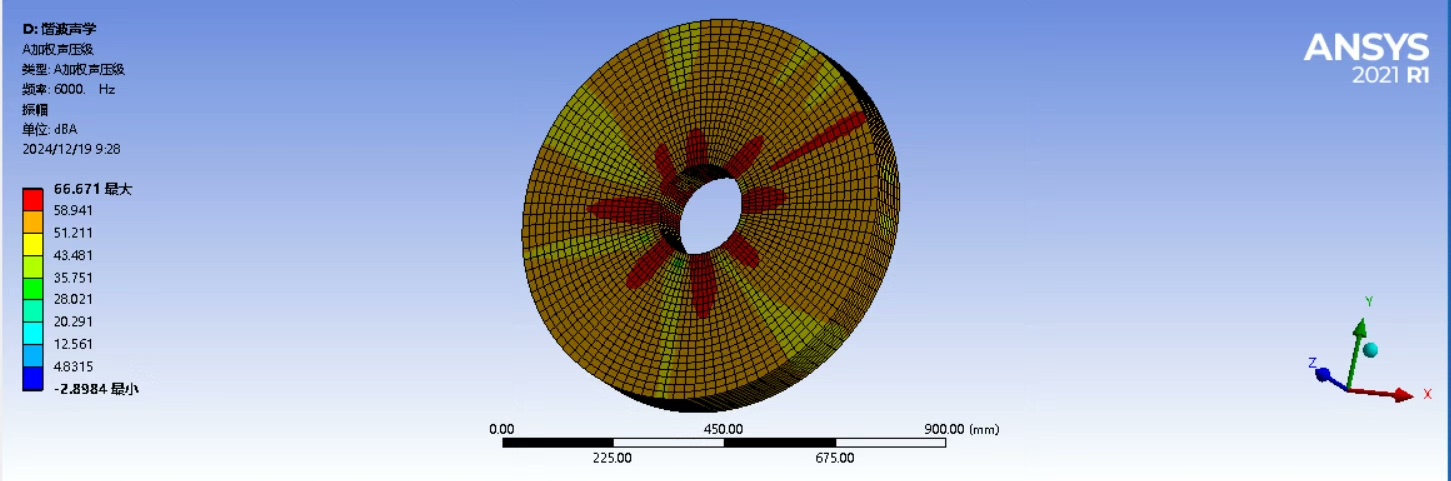

在实际电机振动分析中，通过有限元方法计算出电机各阶模态的固有频率、模态振型等，再结合之前 Maxwell 仿真得到的瞬态径向电磁力，就能算出电机的振动响应，进而分析噪声情况。这一步就像是给电影里的电磁力配上了振动和声音的特效，让我们更直观地了解电机运行时的状态。

为其他永磁电机多物理场仿真提供思路

从这次 8 极 48 槽永磁同步电机的仿真分析中，能给其他永磁电机多物理场仿真不少启发。首先，在模型搭建上，要准确把握电机的结构参数和电磁参数，就像前面 Maxwell 里搭建定子绕组一样，每个细节都关乎最终结果。其次，在不同物理场的耦合分析上，电磁和振动噪声场之间的关联要梳理清楚，就像模态叠加法把电磁力和振动联系起来一样。

Word 和 PPT 的呈现

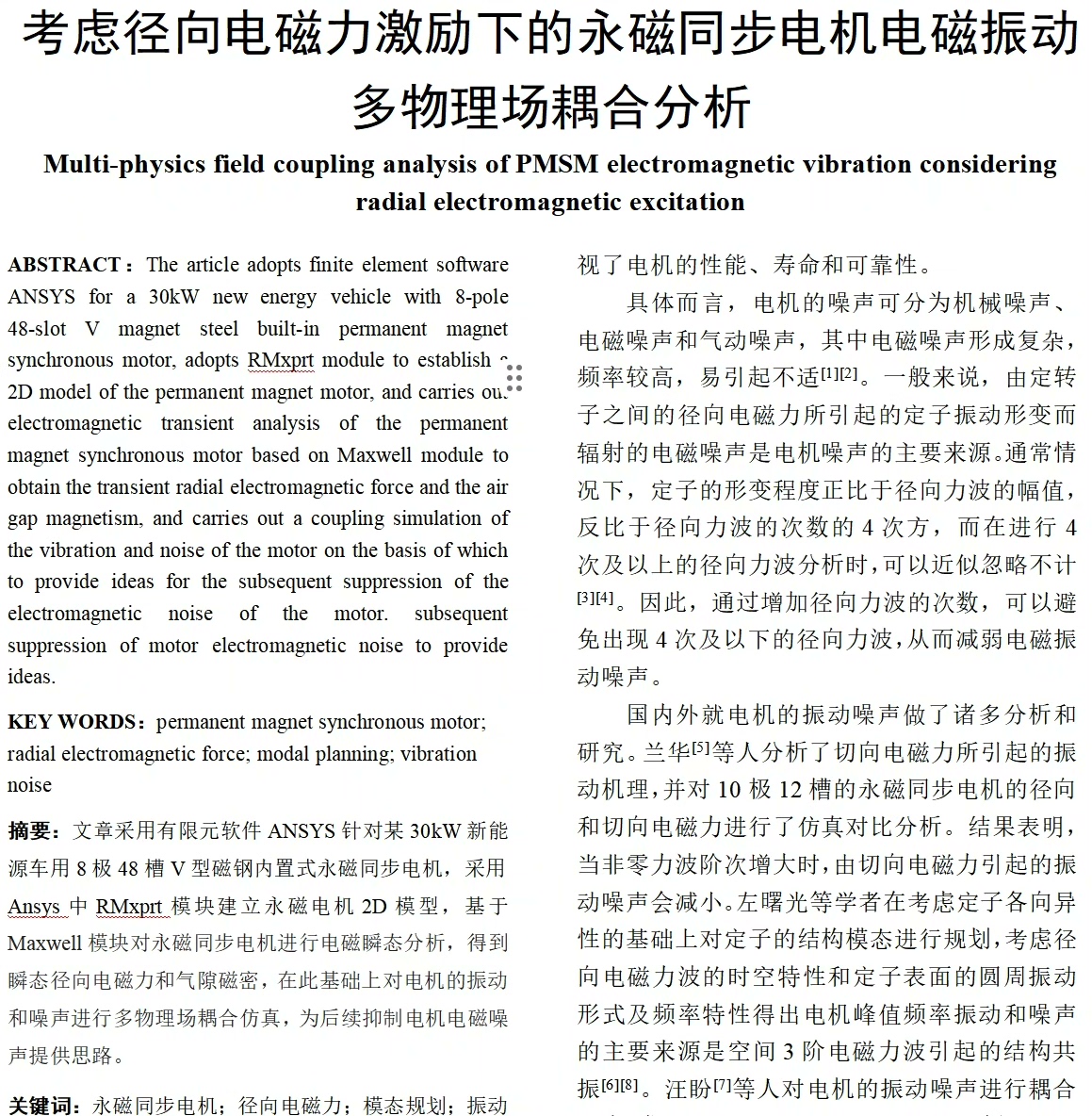

完成了仿真分析，成果得好好展示。在 Word 文档里，详细记录仿真的原理、步骤、结果分析。可以插入 Maxwell 里的模型截图，配上文字说明每个部分的作用，就像我们上面代码分析一样，把关键的知识点讲明白。

PPT 则是要更加直观和精炼。用图表展示瞬态径向电磁力的变化曲线，用动画示意模态叠加的过程，让观众能快速抓住重点。比如把前面 Python 代码计算出来的总位移，用图表展示它在不同工况下的变化，让大家对电机振动情况一目了然。

总结

8 极 48 槽永磁同步电机电磁振动多物理场仿真分析是一个充满挑战但又极具收获的过程。从 Maxwell 电磁仿真到模态叠加法振动噪声分析，再到通过 Word 和 PPT 展示成果，每一步都为电机领域的研究和发展添砖加瓦。希望这篇博文能给对电机多物理场仿真感兴趣的小伙伴们一些灵感，一起在这个有趣的领域继续探索！
