三菱PLC程序 FX3U与温控模块ADP通讯，伺服灌装机程序 控制40个气缸，适合工程借鉴

深夜的车间里，PLC控制柜的绿灯规律闪烁，40支气缸此起彼伏的推杆声混合着伺服电机的蜂鸣。这个为日化厂开发的伺服灌装机项目，是我去年啃下的硬骨头。今天把核心代码和踩过的坑扒开聊聊，特别是三菱FX3U与温控模块ADP的通讯，绝对实战干货。

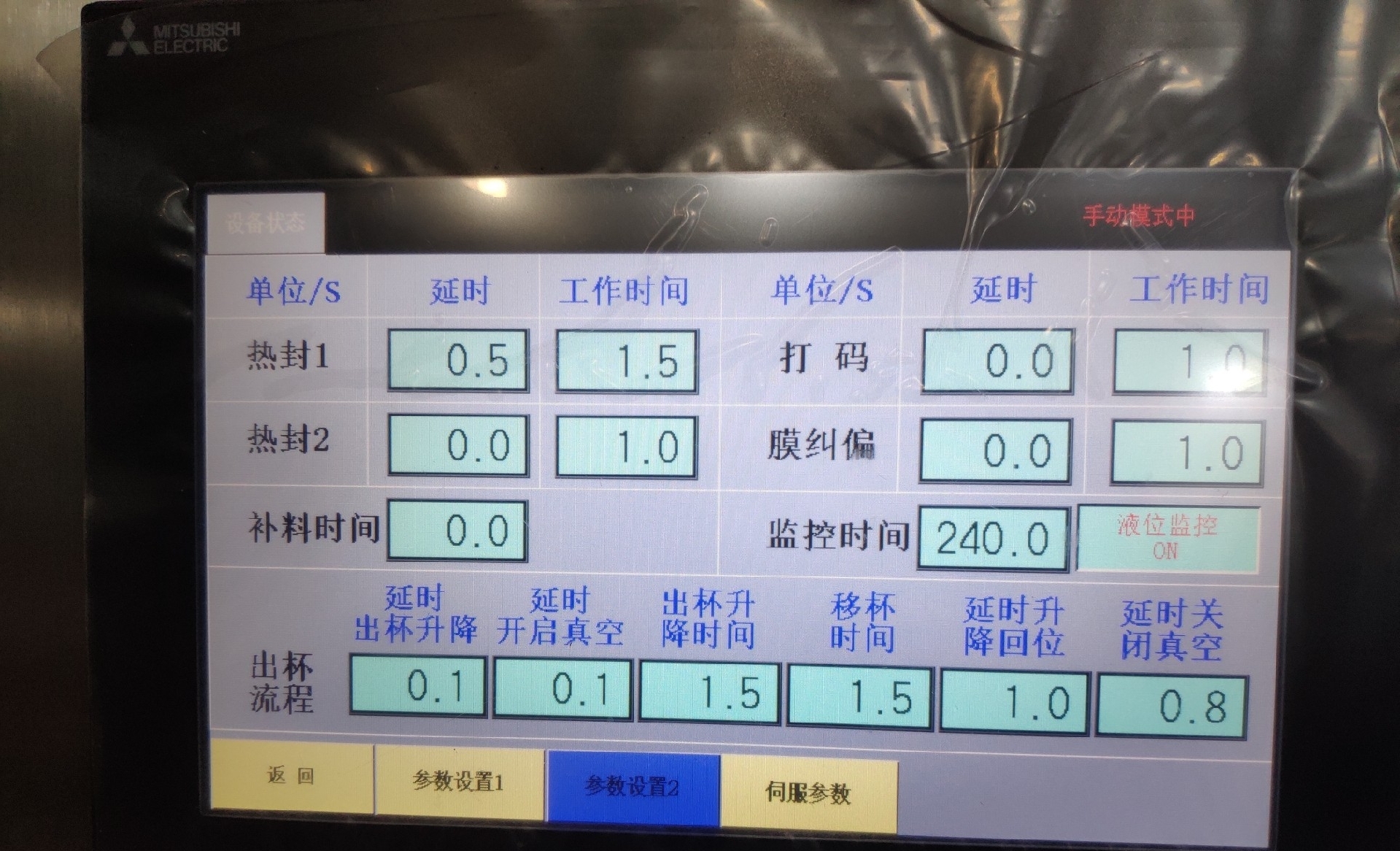

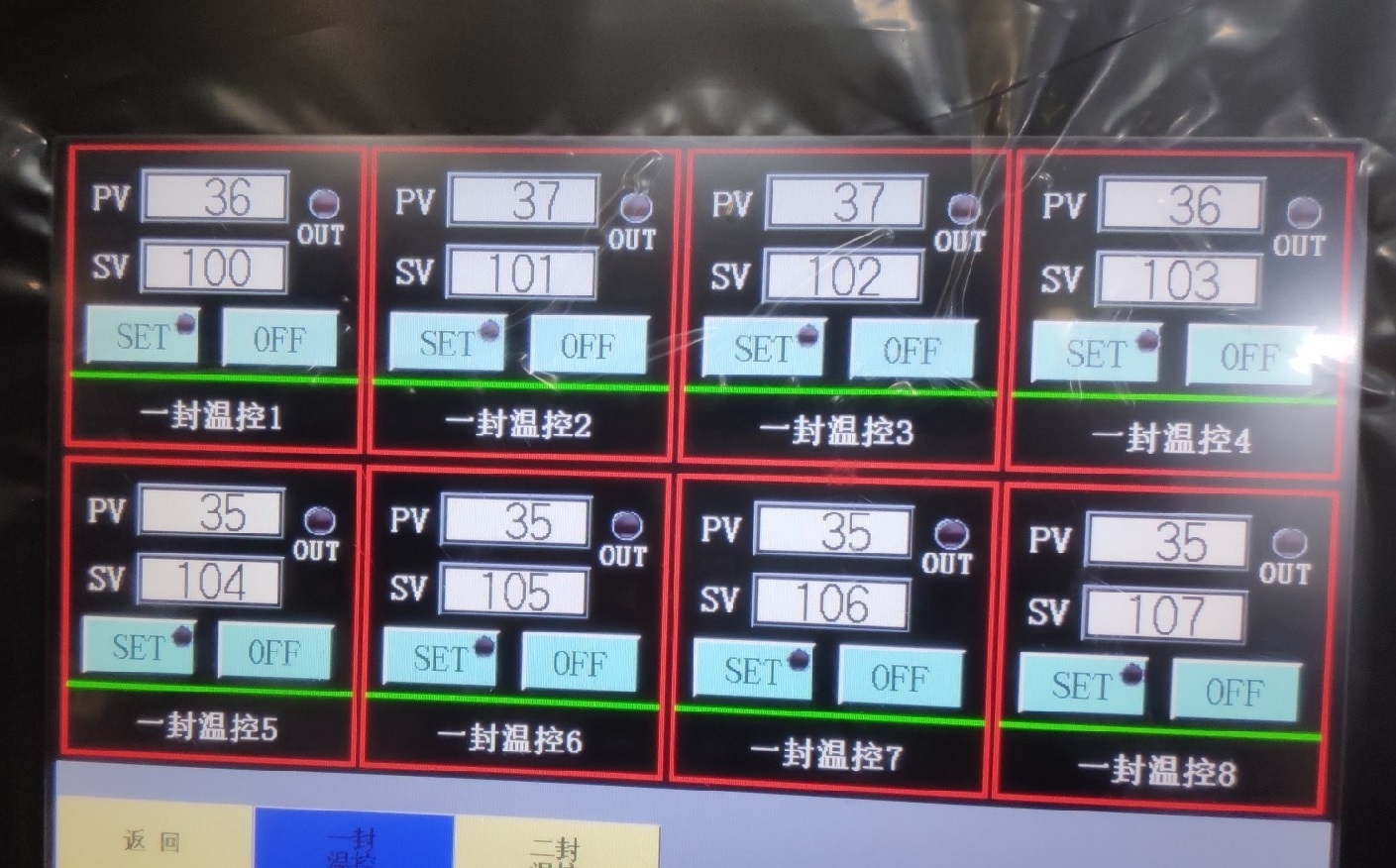

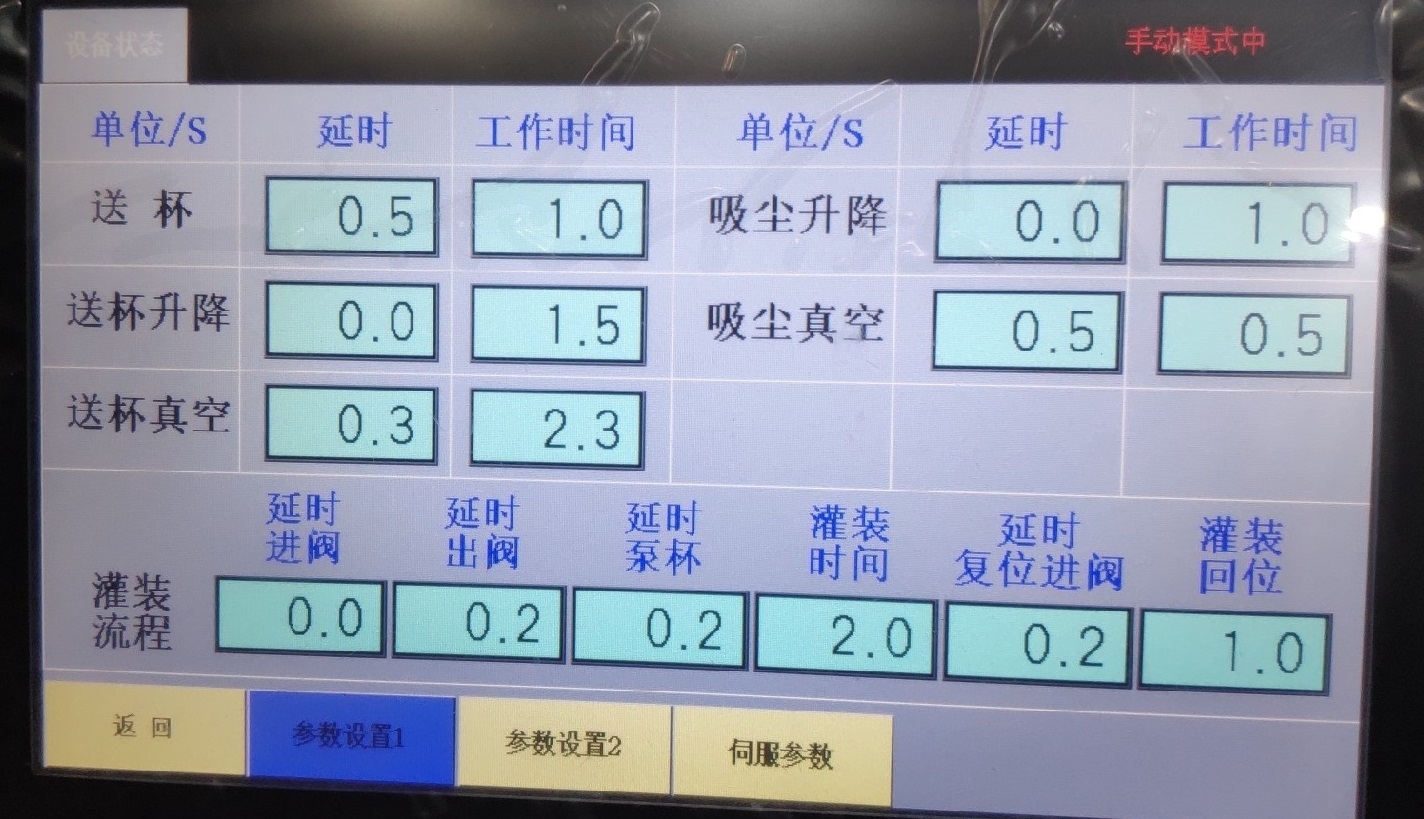

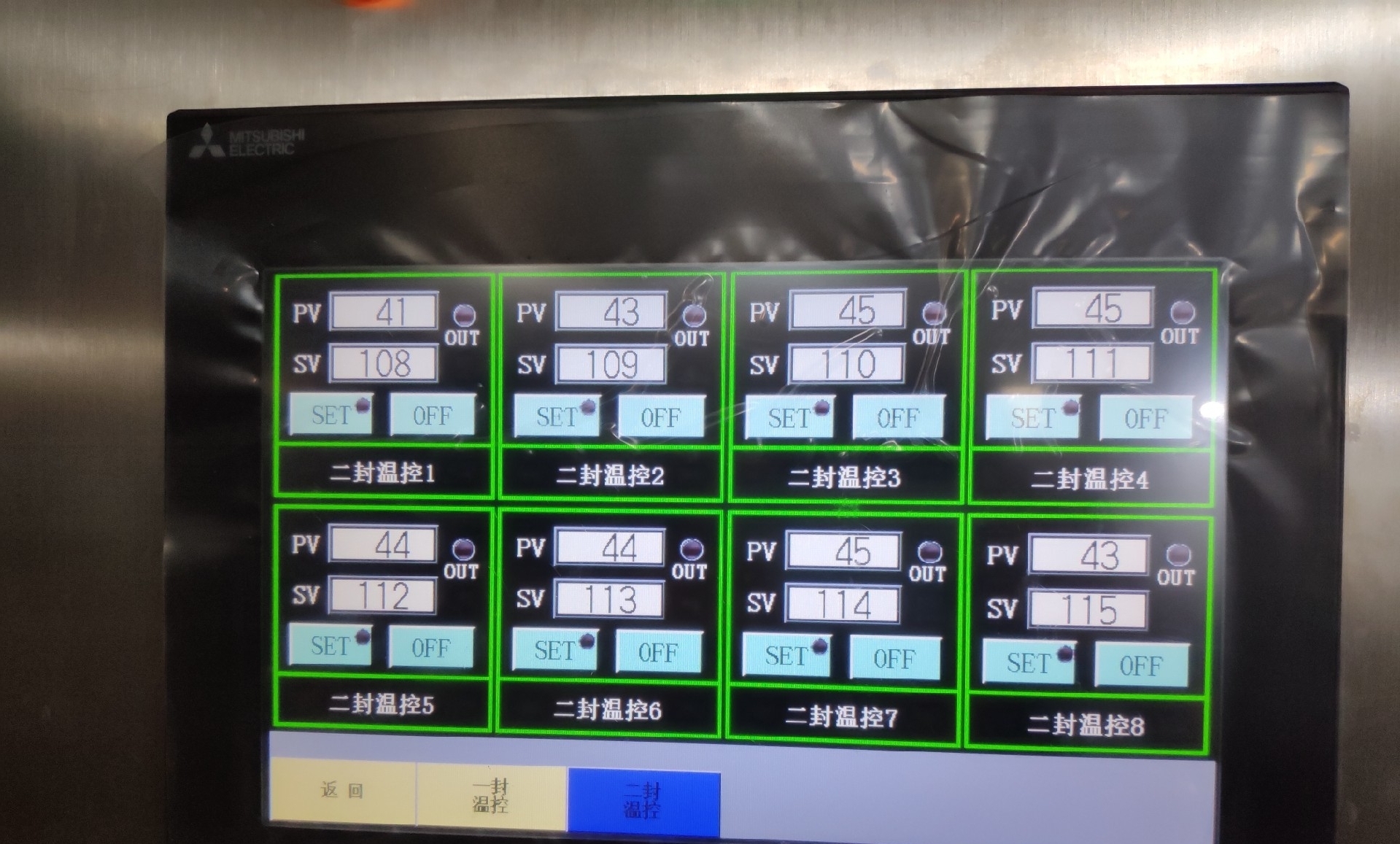

温控模块通讯这块，很多新手容易卡在初始化参数设置。ADP模块挂在FX3U右侧扩展口时，记住这个地址映射规律：

MOV H0C96 D8120  //设置通讯格式：9600,7,E,1
MOV K2 D8121     //通道2通信
MOV K201 D100    //温控模块站号
CALL P_ADPRW     //调用通讯指令

这里D100开始的6个寄存器分别存放着读写指令、数据地址、数据长度。重点注意温控模块的响应延迟，我在程序里加了50ms的延时继电器，否则容易丢包。

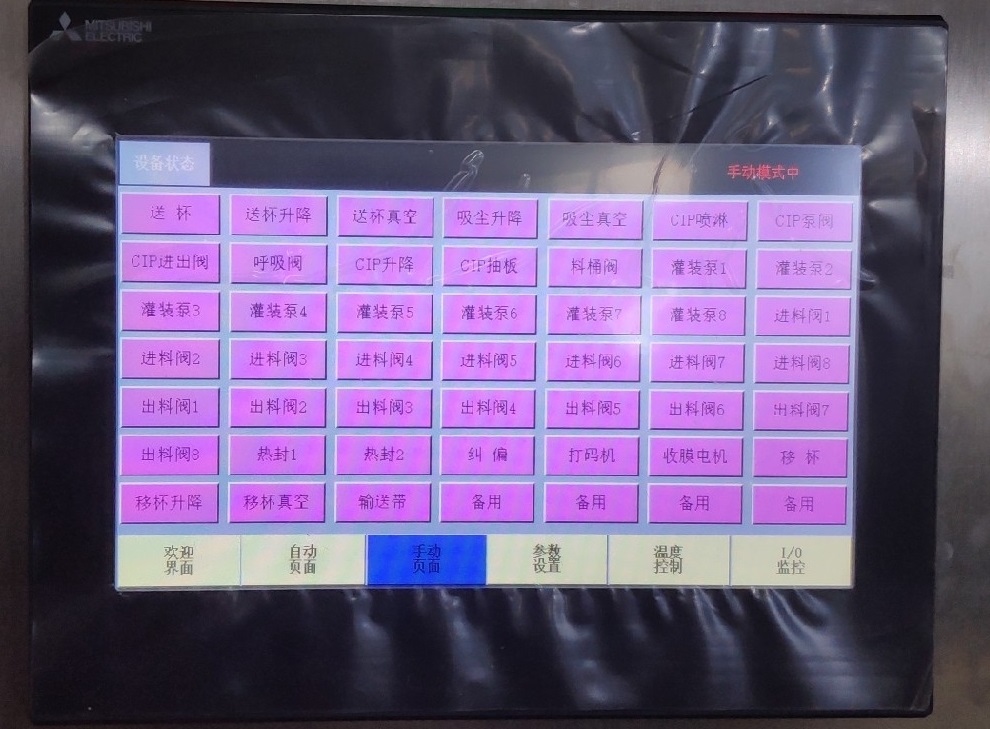

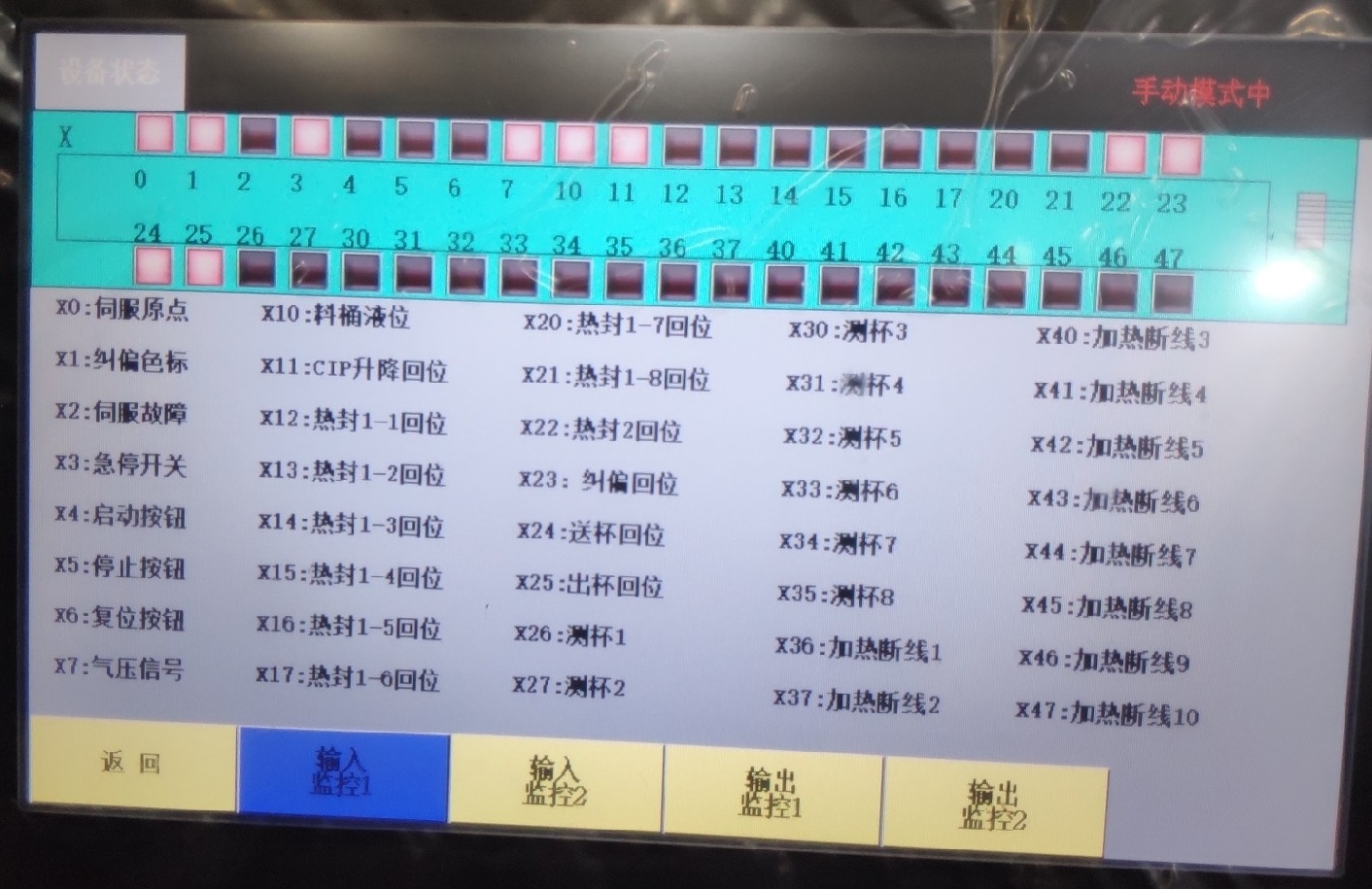

说到40个气缸的控制，千万别傻乎乎地用Y0-Y47直接输出。采用矩阵扫描才是老司机的玩法：

LD M8000         //运行常ON
MOV K2X0 D200    //X0-X17输入状态存D200
MOV K4Y0 D201    //Y0-Y37输出状态存D201
CALL P_Cylinder  //气缸动作子程序

这样通过D200和D201做中间变量，既能实现批处理操作，又方便做互锁逻辑。特别是灌装机有多个工位并行动作时，这种结构修改逻辑特别方便。

伺服控制部分有个骚操作——用PLSV指令实现速度位置双模式：

PLSV K5000 Y0    //速度模式启动
//...灌装过程...
DHCP Y0         //切换位置模式
DRVI K100000 K5000 Y0 Y4 //精确定位

这个技巧完美解决灌装时既要快速移动又要精确定位的矛盾。注意伺服驱动器的参数设置里，一定要把#0基本设置中的控制模式设为"速度/位置切换"。

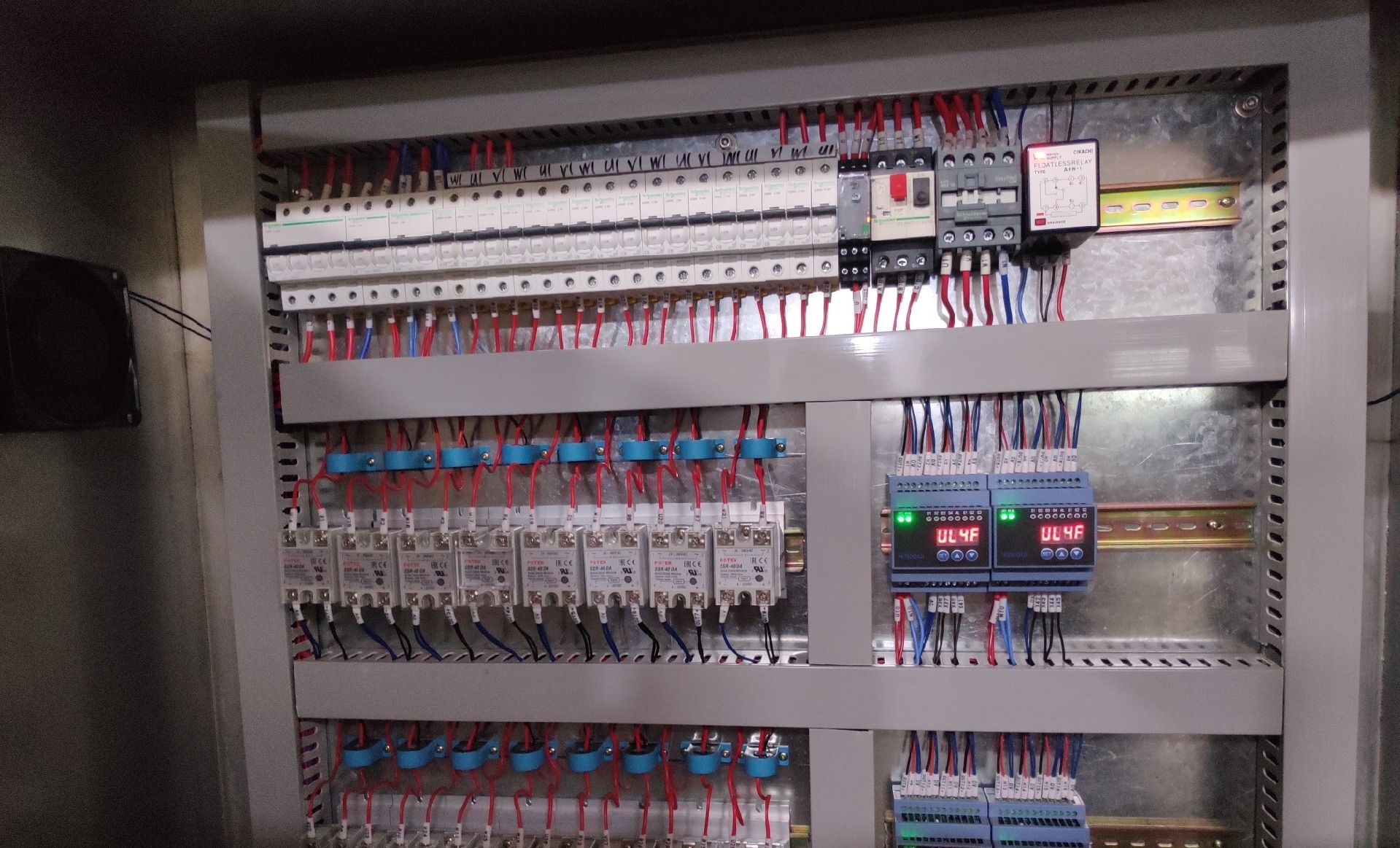

调试时最头疼的是温控模块偶尔抽风，后来发现是接地不良引起的通讯干扰。教大家个土办法：在PLC柜里单独拉条2.5平方的地线到温控模块外壳，同时把通讯线换成带屏蔽的双绞线，干扰问题立竿见影消失。

项目交付半年后回访，设备愣是没出过通讯故障。这套架构后来被复制到饼干包装机上，把温控模块换成称重模块照样好使。搞自动化就是这样，吃透一个项目套路，同类型设备都能套模板。
