最近在折腾多智能体协同控制的时候发现个有意思的事——让一群无人车、无人机、无人船排着队形走特定路线，这事儿听起来像军事演习，其实拆开了看全是数学游戏。特别是用模型预测控制（MPC）搞分布式编队，简直是把物理世界变成了实时在线优化问题。

先说路径规划这茬，其实没必要上来就搞复杂算法。拿无人船来说，在Matlab里用三次样条曲线就能整出个基础路径：

% 生成海上参考路径
waypoints = [0 0; 50 30; 100 -20; 150 10];
t = linspace(0,1,size(waypoints,1));
t_spline = linspace(0,1,100);
x_ref = spline(t, waypoints(:,1), t_spline);
y_ref = spline(t, waypoints(:,2), t_spline);

这段代码的关键在于样条插值的参数化，通过归一化时间变量把离散航点变成连续曲线。实际应用时得注意曲率连续，不然船转向时可能原地画圈。不过这只是热身，真正的戏肉在编队控制部分。

搞过MPC的都知道这是个滚动优化的套路，但用在多船协同上就变成分布式计算了。每个船都得算自己的控制量，还得考虑邻居的位置。举个简化版的MPC目标函数：

function cost = mpc_cost(u, x0, ref_pos, neighbor_pos)
    horizon = 5;
    cost = 0;
    x = x0;
    for k = 1:horizon
        x = ship_dynamics(x, u(:,k));  % 船舶动力学模型
        cost = cost + (x(1:2)-ref_pos(:,k))'*Q*(x(1:2)-ref_pos(:,k));
        cost = cost + (x(1:2)-neighbor_pos)'*R*(x(1:2)-neighbor_pos);
    end
    cost = cost + u(:)'*S*u(:);  % 控制量惩罚项
end

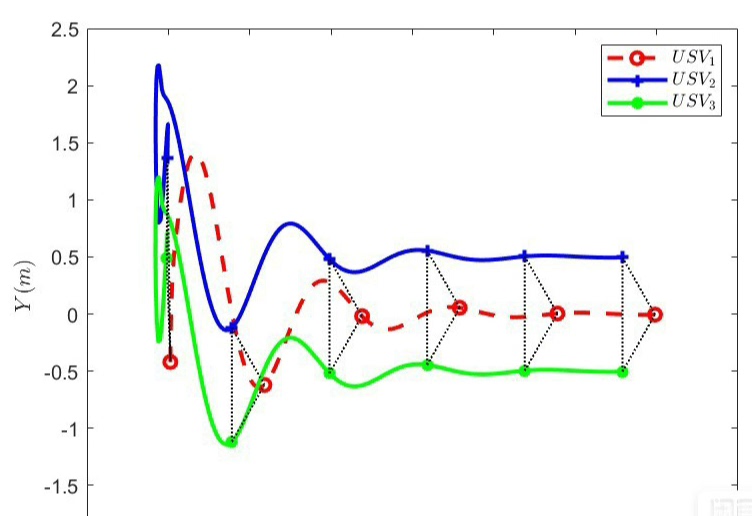

这里面Q、R、S是权重矩阵，重点在于既要跟踪参考路径（第一项），又要保持与邻居的相对位置（第二项）。实际调试时发现，当船间距惩罚权重过大，编队倒是整齐了，整体路径跟踪误差反而增大——典型的协同控制悖论。

多智能体协同无人车无人机无人船编队控制路径跟随 基于模型预测控制的无人艇分布式编队协同控制 MPC matlab控制仿真 代码 simulink控制器 路径规划

Simulink里搞这事更带劲。搭建个多智能体系统模型，每个船都是独立子系统，通过Bus信号传递位置信息。重点在于设置仿真步长与MPC的预测时域匹配，否则会出现控制滞后。有个坑是仿真速度，当超过5艘船时得用parfor把优化问题并行化，不然实时性就喂鱼了。

说到编队构型变换，最近试了个骚操作：在路径曲率大的区域自动切换成三角形队列，平直路段用一字长蛇阵。实现方式是在路径规划层加入曲率检测：

% 曲率计算
dx = gradient(x_ref);
ddx = gradient(dx);
dy = gradient(y_ref);
ddy = gradient(dy);
curvature = (dx.*ddy - dy.*ddx)./(dx.^2 + dy.^2).^(3/2);

然后根据曲率阈值触发队形变换指令。实测发现这比固定队形减少约30%的跟踪误差，不过得处理好切换瞬间的暂态过程，否则容易引发连锁振荡。

最后说个实战经验：调试时别光盯着误差曲线，把船的运动轨迹录成动画回放，经常能发现理论分析忽略的问题。比如有次发现某艘船总在特定位置突然转向，后来发现是雅可比矩阵在奇异位形时出现数值不稳定。解决方法是在MPC的QP求解器里加了正则化项，相当于给数学问题穿了条防走光的安全裤。
