在矿井作业中，排水系统的稳定性与自动化程度至关重要。今天来聊聊利用三菱PLC和组态王实现五泵矿井综合排水电气自动控制的有趣实践。

系统架构基础

整个系统核心在于三菱PLC，它如同大脑，精确指挥五台水泵的运作。而组态王则像是直观的操作界面，让工作人员能实时监控与干预系统运行。

三菱PLC编程要点

先来看一段简单的三菱PLC梯形图代码示例（这里以基本的水泵启停逻辑为例）：

LD X0  // 启动按钮信号输入
OR Y0  // 或逻辑，保持输出
ANI X1 // 停止按钮信号输入取反
OUT Y0 // 水泵启动输出

这段代码里，LD X0表示当连接到输入点X0的启动按钮按下时，开始逻辑判断。OR Y0是一个关键步骤，它能让水泵在按钮按下后保持运行状态，即使按钮松开也不会停止，类似于我们常见的自锁功能。ANI X1则是当连接到输入点X1的停止按钮按下时，通过取反操作来切断输出。最后OUT Y0就是控制水泵启动的输出信号，连接到水泵的控制电路上。

在实际的五泵控制中，逻辑会复杂很多。比如要考虑水泵的轮换工作，以延长设备使用寿命。我们可以通过计数器和比较指令来实现：

LD M8000  // 常开的初始化脉冲
MOV K0 D0  // 初始化计数器D0为0
LD X2      // 检测是否有排水需求信号
ADD D0 D0 K1 // 有需求时计数器D0加1
CMP D0 K5 M10 // 将D0的值与5比较，结果存放在M10 - M12

这里M8000一上电就为ON，所以MOV K0 D0会在系统启动时将计数器D0清零。当检测到排水需求信号X2时，计数器D0开始累加。CMP指令则是将D0的值与5进行比较，比较结果存放在M10 - M12这几个辅助继电器中，根据比较结果就可以决定启动哪一台水泵，实现水泵的轮换。

组态王与PLC的连接及界面设计

组态王要与三菱PLC建立连接，首先要在组态王的设备管理中正确设置PLC的型号、通讯方式等参数。假设采用串口通讯，设置好串口号、波特率等。

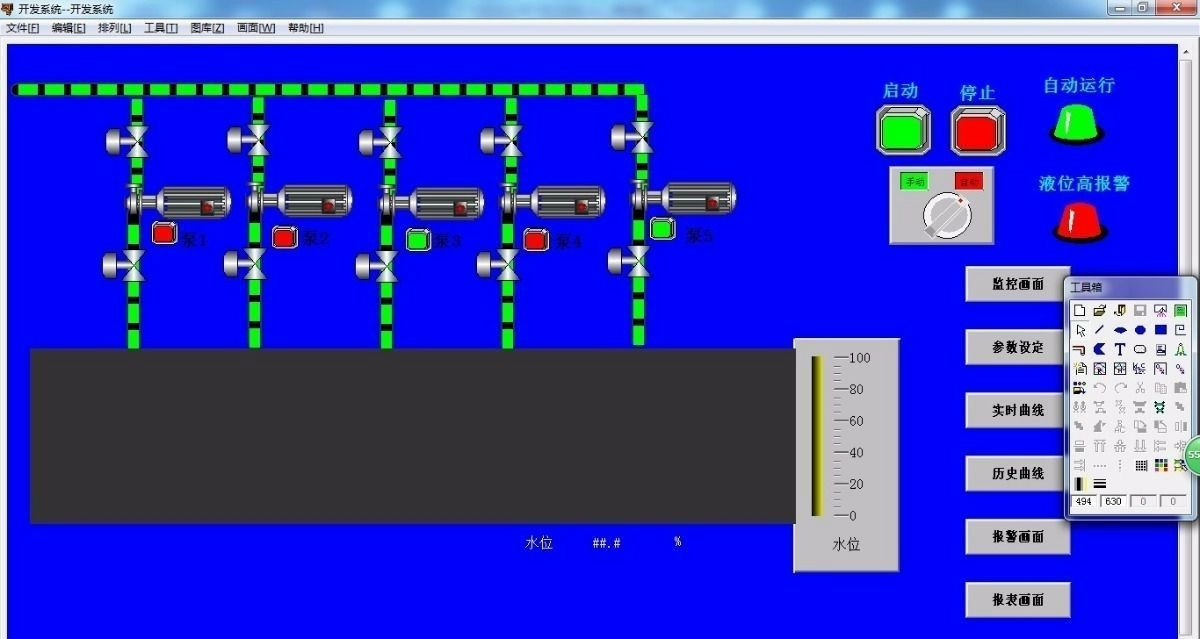

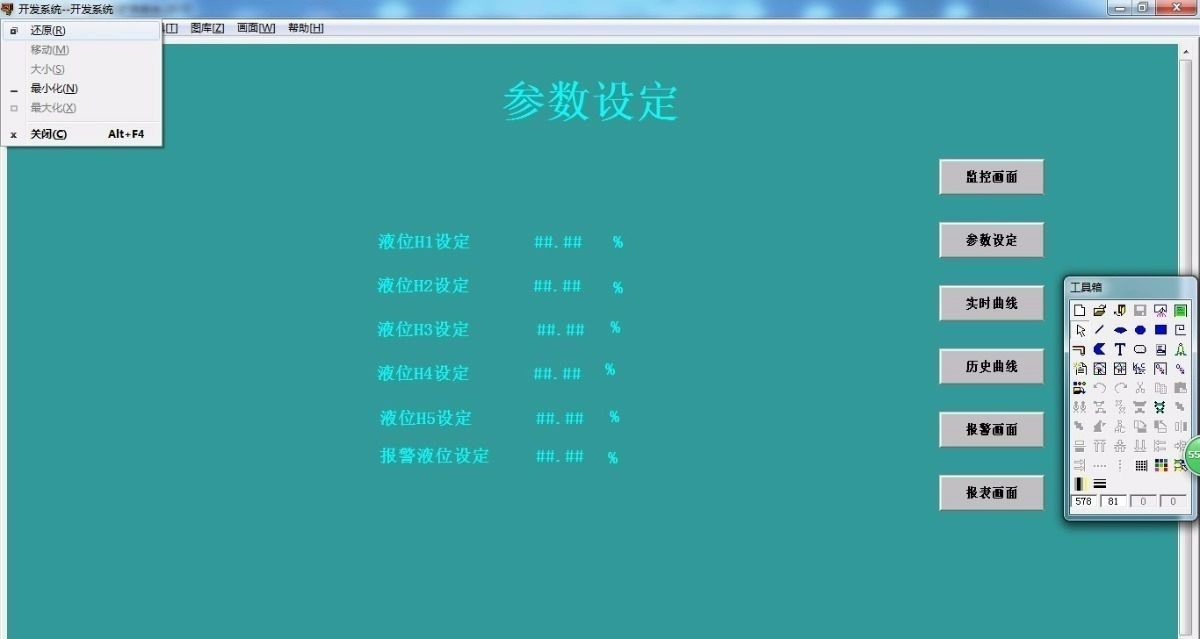

在界面设计方面，我们可以创建一个动态画面，实时显示五台水泵的运行状态。比如，用不同颜色的圆形表示水泵，绿色代表运行，红色代表停止。通过在组态王中定义变量与PLC的寄存器对应，来实现数据的实时交互。

// 这里是组态王中简单的动画连接代码示例，用于控制水泵状态显示的圆形颜色
if(\\本站点\水泵1运行状态 == 1)
{
    水泵1状态圆形.填充颜色 = RGB(0,255,0); // 绿色
}
else
{
    水泵1状态圆形.填充颜色 = RGB(255,0,0); // 红色
}

这段代码通过判断从PLC获取的“水泵1运行状态”变量的值，来动态改变画面中代表水泵1状态的圆形的填充颜色，直观地展示水泵运行与否。

五泵排水控制策略优势

这种基于三菱PLC和组态王的五泵排水自动控制系统，不仅能实现水泵的智能启停与轮换，还能实时监控水位、设备运行参数等。极大提高了矿井排水的安全性与可靠性，减少人工干预，降低人力成本，在保障矿井安全生产方面发挥着重要作用。

总之，通过合理运用三菱PLC的强大逻辑控制能力和组态王便捷的人机交互功能，我们为五泵矿井综合排水系统打造了一个高效、智能的自动化解决方案。
