参考文章：

https://www.52pojie.cn/forum.php?mod=viewthread&tid=2032868&extra=page%3D2&page=1

1.模型介绍和流程介绍

         YOLOv8模型：

        项目地址：https://github.com/ultralytics/ultralytics

        YOLOv8 是 Ultralytics 公司于 2023 年推出的最新一代 YOLO（You Only Look Once）实时目标检测模型，继承并优化了 YOLO 系列“单阶段、端到端、高精度、高速度”的核心理念。它在架构设计上融合了先进的骨干网络（如 C2f 模块）、更高效的特征金字塔（PAN-FPN）以及改进的损失函数和数据增强策略，在保持推理速度优势的同时显著提升了检测精度。YOLOv8 支持目标检测、实例分割、姿态估计和图像分类等多种任务，并提供从 nano 到 extra-large 的多个模型尺寸，适用于从边缘设备到云端服务器的广泛场景。其开源、易用、训练部署一体化的特点，使其成为工业界和学术界广泛采用的目标检测框架之一。

        clip模型：

        项目地址：https://github.com/OpenAI/CLIP?tab=readme-ov-file

                         https://github.com/OFA-Sys/Chinese-CLIP

       CLIP（Contrastive Language–Image Pretraining）是由 OpenAI 于 2021 年提出的一种多模态预训练模型，其核心思想是通过对比学习（Contrastive Learning）将图像和文本映射到同一个语义向量空间中，从而实现强大的零样本迁移能力（zero-shot transfer）。上面第一个链接是国外原版地址，下面是对中文进行适配的汉化版，专为 中文图文理解与匹配任务 设计。

        这里提供两种可行方案，一种是使用yolov分类模型，一种是使用clip模型，也可以两种混合使用（使用yolov分类识别点击目标图，在使用clip识别九宫格）

2.yolov8训练

        1.数据集准备

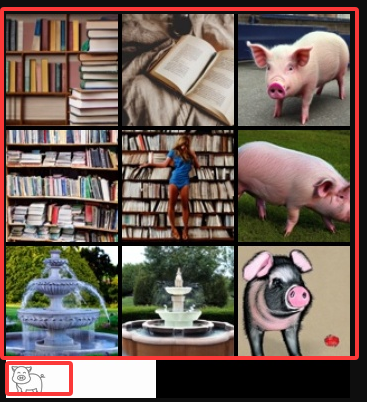

        极验的九宫格图片分为上下两个部分，一个是目标点击图，一个是九宫格区域，将图片进行裁剪为小图，注意最好区分开目标图和九宫格图的名称方便后续处理。

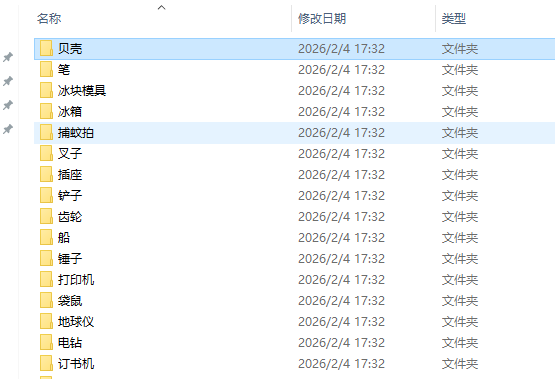

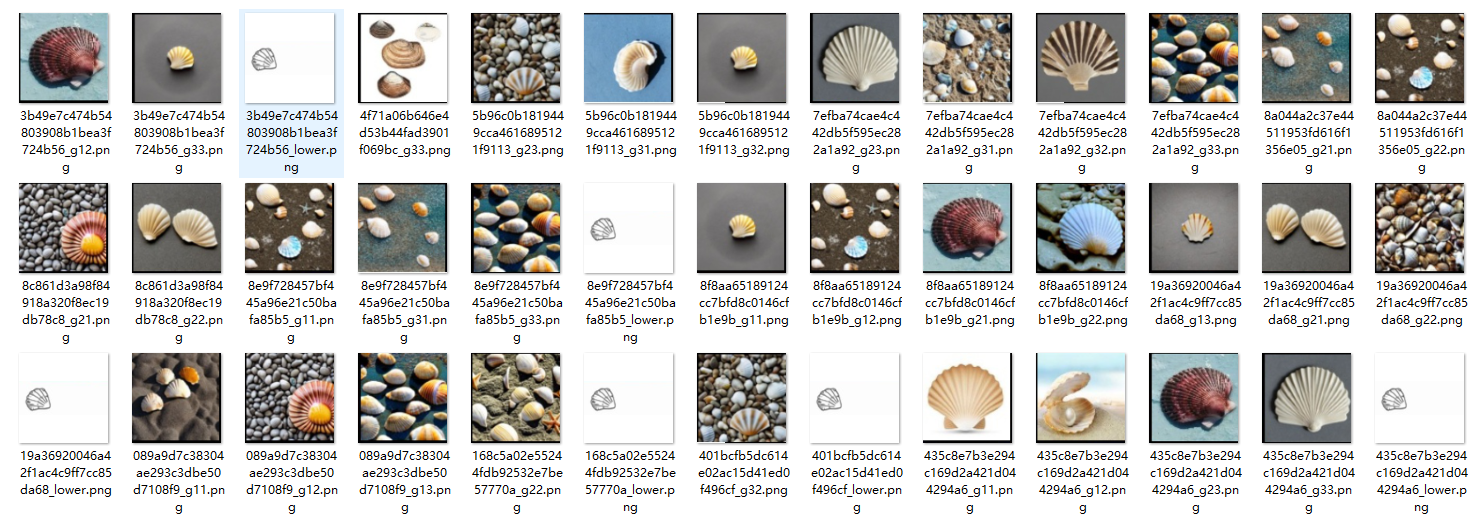

        将所有裁剪的小图放到同一个文件，然后使用视觉模型识别，这里我使用的ai平台（ai），将所有图片进行识别分类保存，大致保存格式如图所示。

        2.模型训练

        将数据集划分，比例可自行设定，我设定的是0.7，0.2，0.1，并创建data.yaml。然后就可以了，训练配置如下所示

from ultralytics import YOLO
def main():
    model = YOLO('yolov8m-cls.pt')
    # 分类训练配置
    model.train(
        data=r'E:\yolov8\ultralytics\nine_data\data.yaml',
        epochs=30,
        batch=32,
        imgsz=96,
        device='0',  # 使用GPU 0
    )


if __name__ == '__main__':
    main()  # 确保训练代码在 __main__ 中执行

        yaml文件：

# YOLOv8 分类数据集配置文件
path: E:\yolov8\ultralytics\nine_data  # 数据集根目录
train: train  # 训练集相对路径
val: val      # 验证集相对路径
test: test    # 测试集相对路径
# 类别数量
nc: 90
# 类别名称
names: ['乌龟', '书', '井盖', '交通信号灯', '企鹅', '伞', '兔子', '公交车', '公鸡', '冰箱', '剪刀', '叉子', '口红', '台灯', '台球', '听诊器', '喷泉', '地球仪', '头盔', '帽子', '手套', '手电筒', '手表', '打印机', '拉链', '捕蚊拍', '插座', '摩托车', '救护车', '斧头', '方向盘', '望远镜', '桌子', '桥', '梳子', '椅子', '气球', '水壶', '注射器', '火箭', '烟斗', '熊猫', '牙刷', '牛', '狗', '狮子', '猪', '猫', '猴子', '瓢虫', '电钻', '相机', '眼镜', '碗', '秋千', '积木', '笔', '纽扣', '羊', '羽毛球', '老虎', '船', '蝴蝶', '螺丝刀', '行李箱', '袋鼠', '袜子', '计算器', '订书机', '贝壳', '足球', '轮椅', '轮胎', '过山车', '钥匙', '钱包', '铁轨', '铲子', '锅', '键盘', '长颈鹿', '音响', '领带', '骆驼', '鱼', '鳄鱼', '鸟', '鹿', '鼠标', '齿轮']

        训练完成后，会在runs目录下生成一个classfy文件夹，里面就是分类模型训练结果。

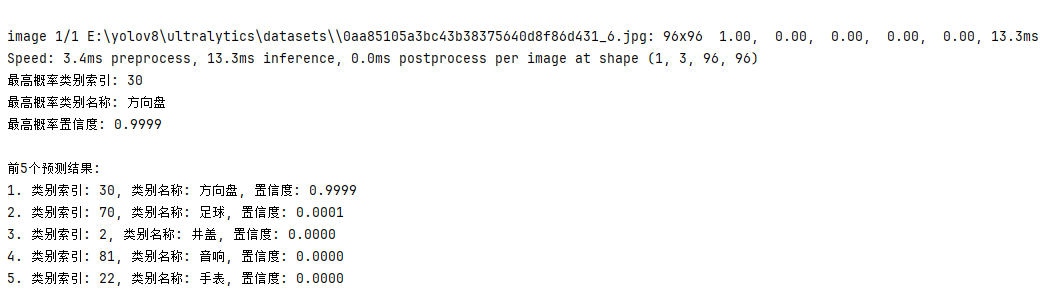

       然后就可以使用代码识别测试效果了，测试代码如下所示。

import os
from ultralytics import YOLO

# 加载模型
onnx_model = YOLO(r"E:\yolov8\ultralytics\runs\classify\suduku4\weights\best.pt", task='classify')
dirpath = r'E:\yolov8\ultralytics\datasets\方向盘\0aa85105a3bc43b38375640d8f86d431_6.jpg'
results = onnx_model.predict(source=dirpath, imgsz=96)
# 处理结果
for result in results:
    # 获取预测结果
    top1_index = result.probs.top1  # 最高概率类别索引[5](@ref)
    top1_confidence = result.probs.top1conf  # 最高概率置信度
    top5_indices = result.probs.top5  # 前5个最高概率类别索引
    top5_confidences = result.probs.top5conf  # 前5个最高概率置信度
    # 获取类别名称映射字典[1,3,5](@ref)
    class_names_dict = result.names  # 或者使用 onnx_model.names
    # 获取最高概率对应的类别名称[1,3](@ref)
    top1_class_name = class_names_dict[top1_index]
    # 获取前5个预测结果对应的类别名称
    top5_class_names = [class_names_dict[idx] for idx in top5_indices]
    # 打印结果
    print(f"最高概率类别索引: {top1_index}")
    print(f"最高概率类别名称: {top1_class_name}")
    print(f"最高概率置信度: {top1_confidence:.4f}")

    print("\n前5个预测结果:")
    for i, (idx, conf, name) in enumerate(zip(top5_indices, top5_confidences, top5_class_names)):
        print(f"{i + 1}. 类别索引: {idx}, 类别名称: {name}, 置信度: {conf:.4f}")

        分类模型就训练完了，识别时就将裁剪的图片使用模型识别并获取坐标即可，不过想要准确率高就需要很多不同类型的九宫格图片。

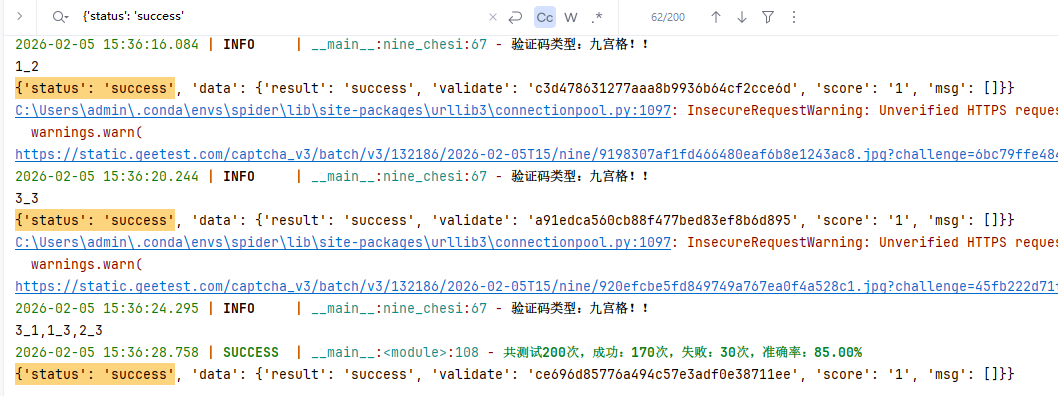

        这种方法训练出来效果还可以，多优化几次准确率基本到90%以上。

3.clip模型

        这个模型相比较就比较方便了，可以选择自己训练，也可以选择直接使用他训练好的模型。

        测试代码如下图所示，只需要修改类别和传入图片，不过注意他这里时返回的所有类别的相似度，需要自己处理一下取最高相似度和对应类别名称。

import torch
from PIL import Image

import cn_clip.clip as clip
from cn_clip.clip import load_from_name, available_models
print("Available models:", available_models())
# Available models: ['ViT-B-16', 'ViT-L-14', 'ViT-L-14-336', 'ViT-H-14', 'RN50']

device = "cuda" if torch.cuda.is_available() else "cpu"
# 如本地模型不存在，自动从ModelScope下载模型，需要提前安装`modelscope`包
model, preprocess = load_from_name("ViT-B-16", device=device, download_root='./', use_modelscope=True)
model.eval()
image = preprocess(Image.open("examples/pokemon.jpeg")).unsqueeze(0).to(device)
text = clip.tokenize(["杰尼龟", "妙蛙种子", "小火龙", "皮卡丘"]).to(device)

with torch.no_grad():
    image_features = model.encode_image(image)
    text_features = model.encode_text(text)
    # 对特征进行归一化，请使用归一化后的图文特征用于下游任务
    image_features /= image_features.norm(dim=-1, keepdim=True)
    text_features /= text_features.norm(dim=-1, keepdim=True)

    logits_per_image, logits_per_text = model.get_similarity(image, text)
    probs = logits_per_image.softmax(dim=-1).cpu().numpy()

print("Label probs:", probs)  # [[1.268734e-03 5.436878e-02 6.795761e-04 9.436829e-01]]

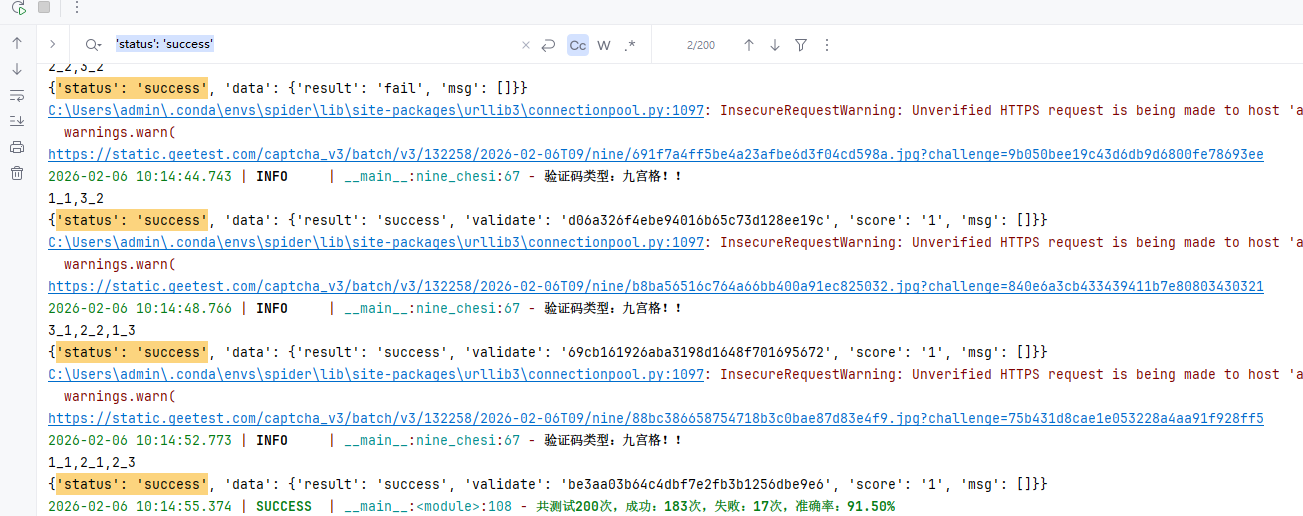

        如果想要训练自己的数据集可以参考项目给出的文档，使用官方模型效果也还可以，准确率稳定在80以上。
