电力系统最怕什么？不是用电高峰也不是设备老化，而是那些突如其来的短路故障。去年某省级电网因为雷击引发三相短路，差点让整个区域停电三小时。这事让我开始琢磨，怎么在故障发生时让系统快速"冷静"下来？这就得说说SVC和PSS这对"黄金搭档"了。

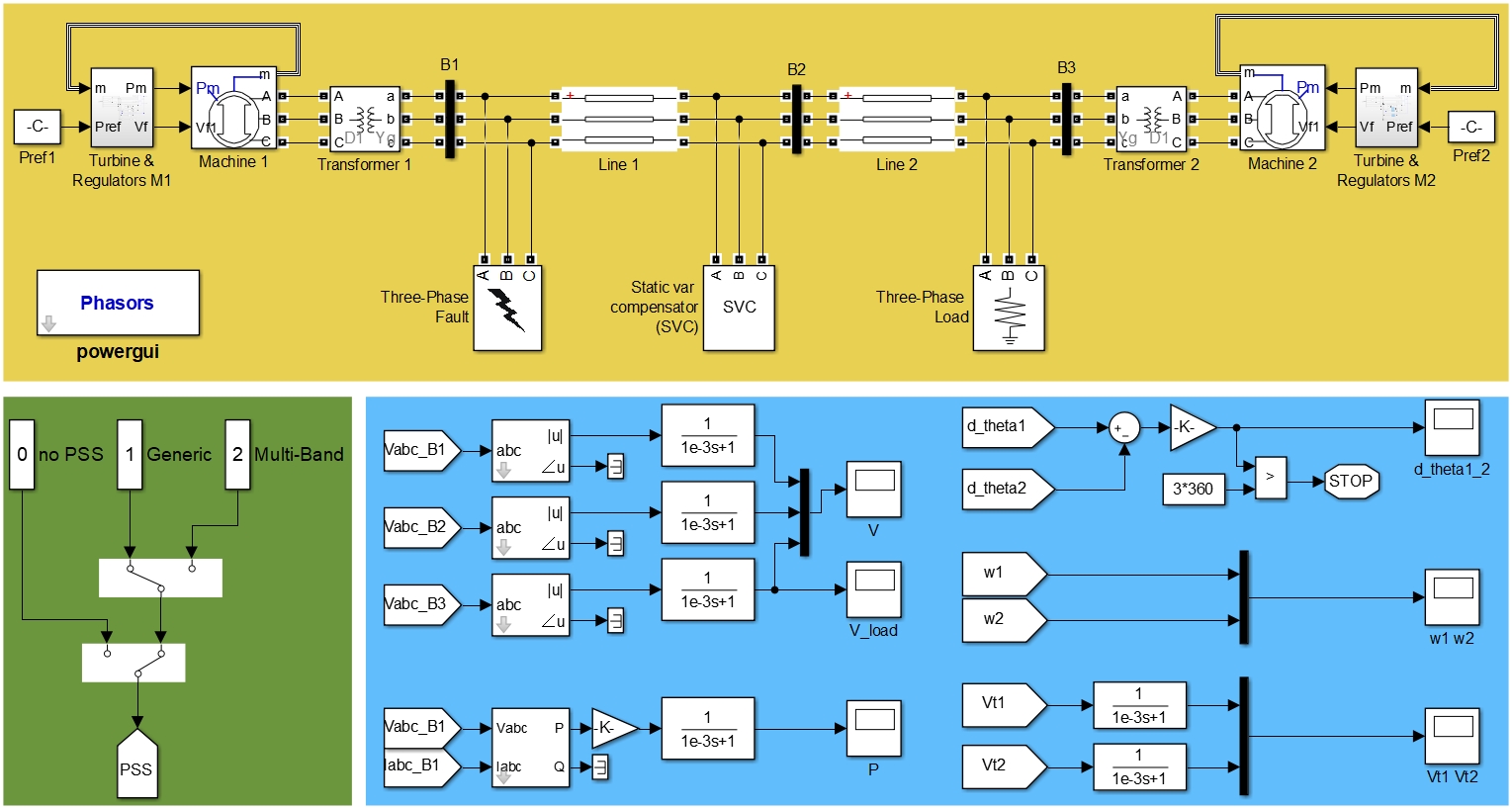

咱们先打开Simulink搭个标准四机两区域系统模型。关键在发电机模块里藏着玄机——PSS的配置可不是随便填几个参数就完事的。看这段参数设置代码：

pss_param = pss('STAB1');
pss_param.Tw = 1.5;
pss_param.T1 = 0.15;
pss_param.T2 = 0.05;
pss_param.Ks = 9.5;

这里Tw是隔直环节时间常数，就像给PSS装了个缓冲器，避免信号突变。T1和T2构成超前滞后环节，相当于给系统振荡加了阻尼弹簧。有次我把Ks从9.5调成12，仿真结果立马出现发散振荡，参数敏感性比想象中还大。

短路实验最刺激。在母线B3设置三相金属性短路，0.2秒切除故障。这时候不接任何补偿装置的话，发电机转速就像脱缰野马——直接奔着失步去了。但加上SVC后情况大不同，它的电压-无功特性曲线斜率设置是关键：

svc_block/VoltageRegulator
   Slope = 3%
   RefVoltage = 1.0 pu
   T_m = 0.02 s

斜率参数决定了SVC的"反应速度"。做过对比实验，当斜率从3%调到5%，故障后电压恢复时间缩短了0.15秒，但过调量增大了8%。这跟开车一个道理——刹车太急容易点头，得找平衡点。

基于SVC和PSS的电力系统暂态稳定性研究 【软件】Matlab/Simulink、Word； 【说明】通过仿真各类短路故障，验证静止无功补偿器(SVC)和电力系统稳定器(PSS)对于提高电力系统暂态稳定性的重要作用； 【文件】包括：Matlab/Simulink仿真模型、结果分析报告(含高质量插图，字数为2203)；

结果分析时发现个有趣现象。单独使用PSS时，系统振荡能在5秒内平息；单独用SVC需要3秒；但两者配合使用居然1.8秒就搞定了。这可不是简单加法效应，而是控制器间的协同作用。用MATLAB画相平面图时更直观：

plot(rotor_angle, delta_speed,'LineWidth',1.5);
hold on;
quiver(rotor_angle(1:end-1), delta_speed(1:end-1),...
       diff(rotor_angle), diff(delta_speed), 'AutoScale','off');

箭头轨迹清晰显示，双控制器作用下系统状态量更快收敛到平衡点。有次手滑把采样步长设成0.1秒，结果相轨迹出现锯齿状波动，这说明仿真精度对结果影响很大。

报告里的动态曲线都是用subplot嵌套实现的。有个小技巧：在figure里加个uicontrol按钮，点一下就能切换不同故障类型的对比图。这比写多个figure方便多了，代码是这么写的：

h_button = uicontrol('Style','pushbutton','String','切换故障类型',...
                    'Position',[20 20 100 30],'Callback',@switchFault);

搞电力仿真最怕"纸上谈兵"。有次用默认参数跑出来的结果特别漂亮，但导师让我把发电机惯性常数调大30%，结果系统直接失稳。这提醒我们：理论分析必须配合参数敏感性测试，模型可信度是仿真研究的生命线。

现在看2203字的报告，最满意的部分是设计了六种故障场景对比。特别是两相接地短路时发现，SVC对负序分量的抑制效果比预想中弱，这给后续研究留了个新课题。做工程研究就是这样，解决一个问题往往带出更多问题，但正是这种未知感让科研充满魅力。
