三相六开关 PFC plecs 仿真模型-带前馈的平均电流 调制方式：SPWM 控制方式： 电压电流双闭环 带前馈的平均电流控制 部分参数：三相相电压 220V，直流电压 650V，开关频率 20kHz plecs 版本：8.2，百度可送 其它：

一、引言

在电力电子系统中，三相六开关PFC电路是一种常见的电路结构，用于提高电力系统的功率因数，减少谐波干扰。本文将介绍在plecs（Power Electronics Control Simulation）仿真软件中建立的三相六开关PFC模型，并详细阐述其平均电流调制方式为SPWM及电压电流双闭环控制方式带前馈的控制策略。

二、三相六开关PFC仿真模型概述

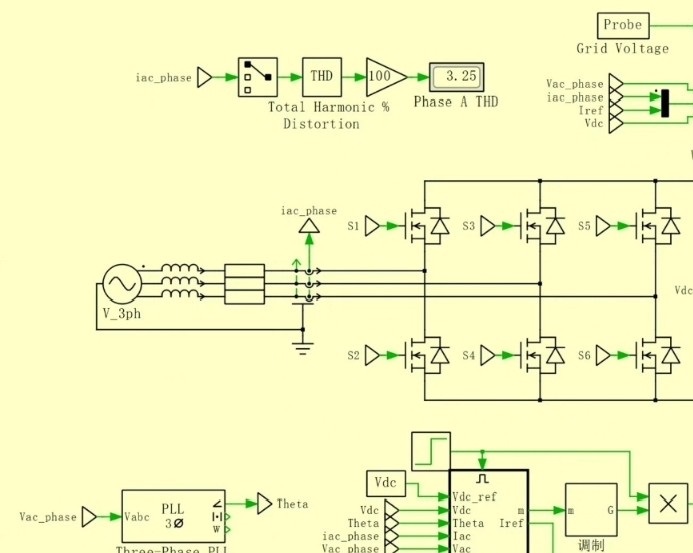

本模型为三相六开关PFC电路的仿真模型。系统电压设定为三相相电压220V，直流电压设定为650V。在模型中，采用六个开关管进行控制，以实现功率因数校正。此外，开关频率设定为20kHz，以适应高频电力系统的需求。

三、SPWM调制方式

本模型采用SPWM（正弦脉宽调制）作为调制方式。这种调制方式可以产生正弦波形的脉宽，从而在输出电压和电流中产生更好的正弦性。这种调制方式能够根据输入电压和电流的实时情况调整开关管的开通和关断时间，从而实现对电力系统的有效控制。

三相六开关 PFC plecs 仿真模型-带前馈的平均电流 调制方式：SPWM 控制方式： 电压电流双闭环 带前馈的平均电流控制 部分参数：三相相电压 220V，直流电压 650V，开关频率 20kHz plecs 版本：8.2，百度可送 其它：

四、电压电流双闭环控制方式带前馈

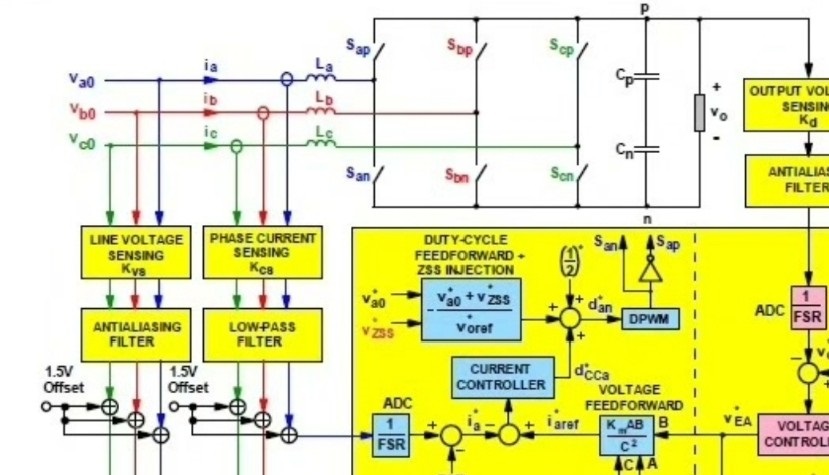

本模型采用电压电流双闭环控制方式带前馈的控制策略。其中，内环为电流环，外环为电压环。这种控制方式可以实现电力系统的快速响应和精确控制。内环通过检测电感电流并进行实时调节，外环则根据直流电压的变化进行电压的调整。同时，前馈环节将电感电流的反馈值引入控制系统，使得系统在动态变化的情况下仍能保持稳定的输出。

五、模型参数与仿真结果

在仿真过程中，我们设定了适当的参数值。例如，根据系统需求和电力系统的特性，我们设定了合适的相电压、直流电压和开关频率等参数。在plecs版本8.2的仿真环境中，我们成功构建了该模型，并通过仿真得到了期望的输出结果。从仿真结果可以看出，本模型在三相六开关PFC电路中具有较好的稳定性和控制精度。

六、结论

本文介绍了在plecs仿真软件中建立的三相六开关PFC仿真模型及其平均电流控制策略。通过采用SPWM调制方式和电压电流双闭环控制方式带前馈的控制策略，本模型实现了对电力系统的有效控制和稳定输出。在仿真过程中，我们设定了适当的参数值，并成功构建了模型。通过进一步优化和控制策略的调整，我们可以进一步提高本模型的性能和控制精度，以满足更广泛的电力系统需求。

总之，本文所介绍的三相六开关PFC仿真模型及其控制策略具有较高的实用价值和广泛的应用前景。
