前段时间在做一个机器视觉相关的项目，第一步就是得把相机给"校准"了——也就是常说的相机标定（Camera Calibration）。如果你也做过类似的事情，应该知道这事儿说简单不简单：OpenCV 给了你 calibrateCamera 这么个函数，但怎么把它包装成一个真正好用、能出报告、能看误差分布的工具，中间还是有不少活要干的。

今天就把这个工具的源码完整拆开，跟大家聊聊我是怎么从零搭建这款相机标定桌面应用的。

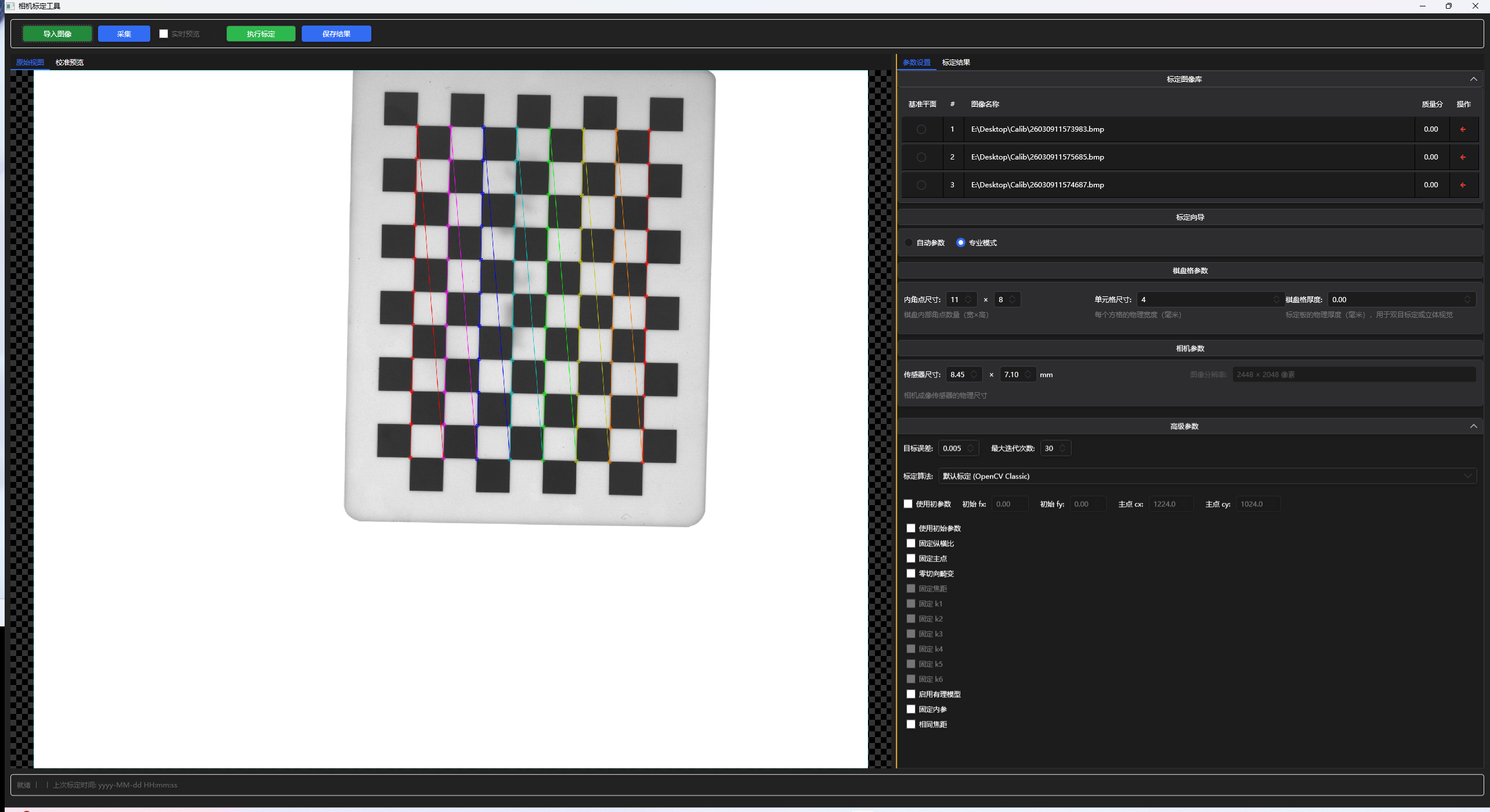

图1：工具主界面——左侧是图像预览区，右侧是参数配置面板，支持棋盘格参数、相机传感器参数和高级标定选项的完整配置

先说说为什么自己造轮子

市面上的标定工具不少，MATLAB 的 Camera Calibrator App 功能强大但笨重；ROS 自带的 camera_calibration 门槛又有点高；至于 OpenCV 官方示例……那基本就是个命令行脚本。我想要的是一个：

• 开箱即用的 Windows 桌面应用
• 能批量导入图片并自动筛选有效标定图
• 标定完成后给出完整的参数报告和可视化误差分析
• 支持畸变矫正预览，一眼就能看出效果
• 参数能持久化保存，下次打开接着用

于是就有了这个项目——技术栈选型也很直接：WPF 做 UI，OpenCvSharp4 做视觉算法，HandyControl 美化界面，OxyPlot 画图表。

项目结构一览

整个工程采用的是经典的 MVVM 模式，代码组织得很清晰：

CalibrationTool/
├── Views/              # 界面层
│   └── CalibrateTool.xaml      # 主窗口（唯一的 Window）
├── ViewModels/         # 视图模型层
│   ├── CalibrateToolViewModel.cs   # 核心 VM，几乎所有业务逻辑都在这里
│   └── RelayCommand.cs            # 命令绑定基类（同步 / 异步）
├── Models/             # 数据模型层
│   ├── ObservableEntityBase.cs    # INotifyPropertyChanged 基类
│   ├── CalibParameters.cs          # 标定输入参数
│   ├── CalibrationResult.cs        # 标定输出结果
│   ├── CalibImageObject.cs         # 单张标定图像的数据对象
│   ├── CameraParamItem.cs          # 相机参数项（含显示名格式化）
│   └── CalibrationFlagItem.cs      # 标定标志位项
├── Services/           # 服务层
│   ├── CalibrationService.cs       # ★ 标定核心算法封装
│   └── SerializeService.cs         # XML 序列化（泛型单例缓存）
├── Helpers/            # 辅助工具
│   └── CalibrationHelper.cs        # 工厂方法 & 工具函数
├── Controls/           # 自定义控件
│   └── CanvasViewer.xaml/cs        # 可缩放/平移的图像查看器
└── Converters/         # 值转换器
    └── Converters.cs              # Bool→Visibility 等

一个值得注意的设计决策：ObservableEntityBase 作为所有 Model 的基类，提供了带 [CallerMemberName] 的 SetProperty<T> 方法——这意味着子类的属性变更通知可以写得非常简洁，不用每次手敲属性名字符串。这种模式在 MVVM 项目里算是标配了，但能坚持统一使用确实能让代码整洁很多。

标定流程：从导入到出报告

整个标定的数据流其实是一条清晰的管线，我来按步骤拆解。

第一步：图像加载与有效性筛选

用户点击「导入图像」后，触发 LoadImages 命令，弹出文件选择对话框支持多选。关键在于 LoadCalibrationImagesAsync这个方法：

await Task.Run(() => Parallel.ForEach(paths, path =>
{
    using (var img = SafeImRead(path))
    {
        if (img.Empty()) return;
        using (var gray = new Mat())
        {
            CvtColorTo8U(img, gray);
            // 用 FastCheck 模式快速判断这张图里有没有棋盘格
            if (Cv2.FindChessboardCorners(gray, boardSize, out _, ChessboardFlags.FastCheck))
            {
                validImages.Add(new CalibImageObject { FileName = path });
            }
        }
    }
    progress?.Report(Interlocked.Increment(ref processed) / (double)total * 100);
}));

这里有几个细节值得说道：

1. 并行处理：Parallel.ForEach 让多张图片的加载和验证同时跑，对于批量导入几十张标定图来说速度提升明显。
2. FastCheck 模式：FindChessboardCorners 加了 ChessboardFlags.FastCheck 标志，它的作用是快速扫描图像的局部区域来判断是否存在棋盘格图案——如果连快速检查都过不了，这张图直接跳过，省去了完整的角点检测开销。
3. 进度上报：通过 IProgress<double> 回报进度，UI 上的 ProgressButton 会实时更新。
4. 安全读取：SafeImRead 用 File.ReadAllBytes + ImDecode 的方式读图，避免文件锁问题——这在实际项目中是个容易踩坑的地方。

第二步：角点检测与亚像素精化

当用户在图像列表中点击某张图时，触发SelectionChanged，调用FindCorners来检测棋盘格角点并在图像上绘制：

if (Cv2.FindChessboardCorners(inputImage, boardSize, out Point2f[] corners))
{
    // 亚像素级精化——这是精度提升的关键一步
    var improvedCorners = Cv2.CornerSubPix(gray, corners,
        SubPixelWindow,     // 搜索窗口 3×3
        new Size(-1, -1),   // 死区
        _defaultTermCriteria); // 终止条件：30次迭代或变化<0.005
    Cv2.DrawChessboardCorners(displayMat, boardSize, improvedCorners, true);
}

CornerSubPix 这步不能少。FindChessboardCorners 给出的角点位置是像素级的，而 CornerSubPix 在其基础上做二次优化，能把精度提升到亚像素级别（sub-pixel）。它的工作原理是在每个初始角点附近的一个小窗口内，通过计算梯度相关性的质心来精确定位角点。搜索窗口设为 3×3 是个经验值——太小了可能收敛不到最优解，太大了则可能被邻近角点干扰。

另外注意这里用了 CancellationTokenSource 来处理用户快速切换图片时的竞态问题——上一张图的检测还没完就切到了下一张，那就取消掉旧的，避免资源浪费和结果显示错乱。

第三步：执行标定——核心算法

点击「执行标定」后，ExecuteCalibAsync被触发，最终进入CalibrateAsync。这是整个工具最核心的方法，我把它拆成了几个阶段：

阶段一：收集角点

Parallel.For(0, images.Count, i =>
{
    // 对每张图重新做角点检测（确保一致性）
    if (Cv2.FindChessboardCorners(gray, parameters.BoardSize, out Point2f[] corners))
    {
        var refined = Cv2.CornerSubPix(gray, corners, ...);
        imagePoints.Add(refined);
        objectPoints.Add(objectPoint);  // 所有用同一个物理坐标点集
    }
});

这里的 objectPoints 是根据棋盘格的物理尺寸生成的三维坐标点阵——比如格子边长 4mm 的 11×8 棋盘格，就会生成 88 个 (x*4, y*4, 0) 形式的点。boardThickness 参数则为 z 坐标提供了偏移量，这在双目标定中有用。

阶段二：调用 OpenCV 标定

double calibError = Cv2.CalibrateCamera(
    objectPoints, imagePoints, imageSize,
    cameraMatrix, distCoeffs,
    out rvecs, out tvecs,
    flags, termCrit);

这一行就是 OpenCV 标定的本质——基于张正友标定法，通过最小化重投影误差来求解相机的内参矩阵（3×3）和畸变系数向量（最长 14 维）。flags 参数控制哪些参数固定、哪些参与优化，界面上那些 checkbox（FixPrincipalPoint、FixAspectRatio、RationalModel 等）最终就是拼成一个 CalibrationFlags 位域传进去的。

关于标志位的联动逻辑，CreateDefaultFlagMap里有个挺有意思的设计：当「使用初参数」(UseIntrinsicGuess) 未勾选时，依赖它的那些 flag(FixFocalLength、FixK1~K6)会自动禁用并取消勾选——因为你不给初值却要固定某个参数，这在数学上是没有意义的。

阶段三：误差分析与质量评分

标定完成后，光有一个 **RMSE（重投影均方根误差）**是不够的。这个工具做了一个相当详细的多维度误差分析体系，我觉得这部分是整个项目最有价值的部分之一。

首先是CalculateDetailedError—— 它遍历每一张图的每一个角点，用 ProjectPoints 把三维世界点投影回二维图像平面，然后和检测到的实际角点位置做对比，逐点计算欧氏距离误差：

for (int j = 0; j < objectPoints[i].Length; j++)
{
    double errorX = projectedPoints[j].X - imagePoints[i][j].X;
    double errorY = projectedPoints[j].Y - imagePoints[i][j].Y;
    double error = Math.Sqrt(errorX * errorX + errorY * errorY);
    pointErrors.Add(new PointErrorInfo { X = ..., Y = ..., Error = error, ... });
}

这就得到了每个角点的独立误差，而不只是一个全局平均值。这些数据后来会被用来画散点图。

然后是质量评分系统 ComputeCalibrationQuality，采用了加权打分机制：

维度	权重	说明
RMSE	40%	重投影误差，最核心指标
最大误差	20%	最差角点的误差上限
图像覆盖	20%	标定图片数量 + 角点是否覆盖图像边缘
畸变合理性	10%	各畸变系数是否在合理范围内
内参合理性	10%	焦距、主点位置是否符合物理约束

每个维度都有独立的评分函数。以 RMSE 为例：

private static double CalculateRmseScore(double rmse)
{
    if (rmse < 0.2) return 1.0;   // < 0.2px → 满分
    if (rmse < 0.5) return 0.9;
    if (rmse < 0.8) return 0.8;
    // ...
    return 0.2;                    // > 2.0px → 低分
}

最终的总分换算成等级：≥90 分为「优秀(A+)」，80~89 为「良好(A)」，以此类推。这套评分体系虽然不是什么学术创新，但在实际工程中给用户一个直观的质量反馈，比扔一个冷冰冰的 RMSE 数值要有用得多。

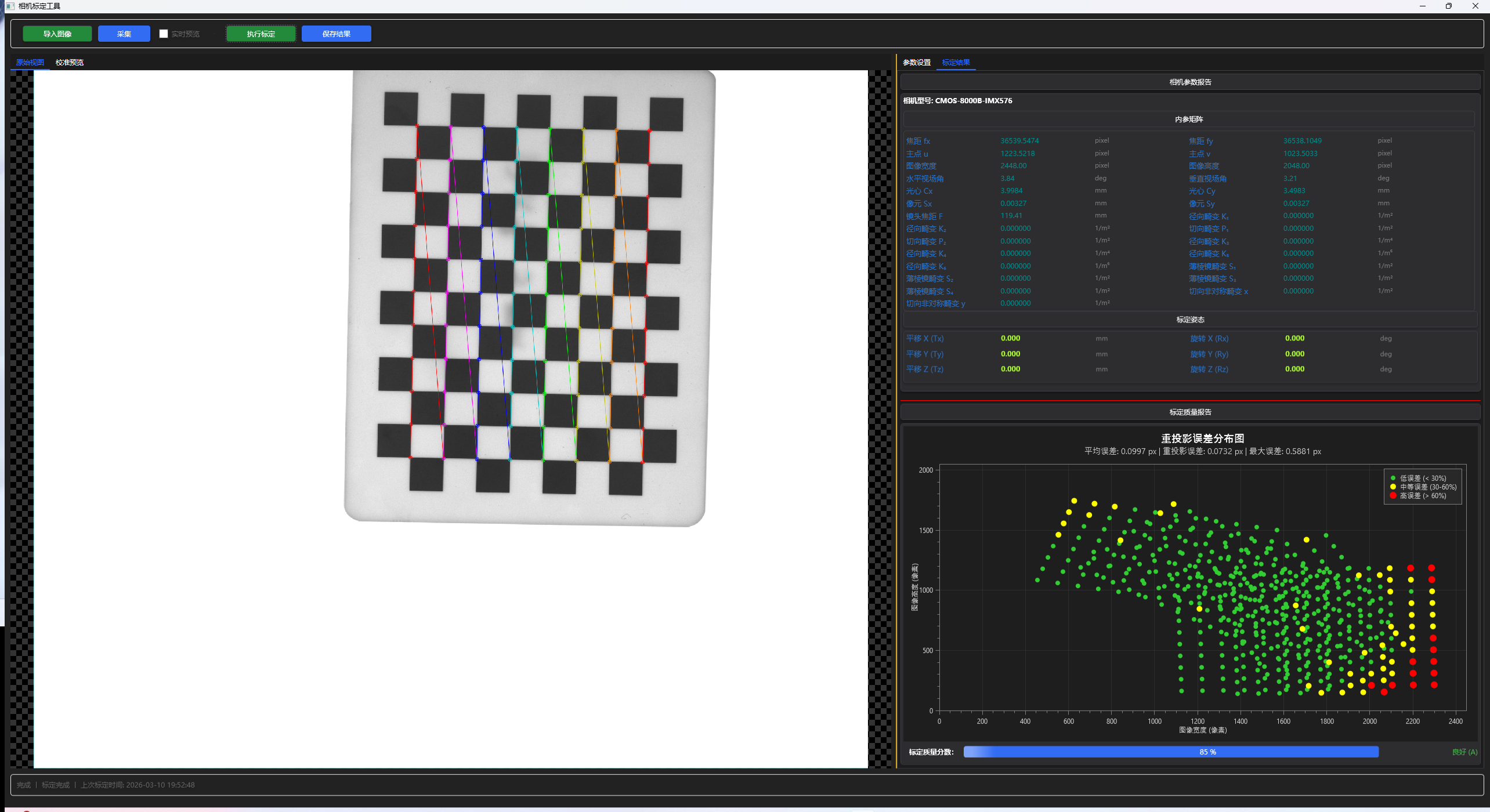

图2：标定结果页——上方展示内参矩阵和位姿参数，下方是用 OxyPlot 绘制的重投影误差散点图，不同颜色代表不同的误差等级

那个散点图 GenerateErrorDistributionImage 是用 OxyPlot 的 ScatterSeries 实现的，按误差大小分成三个等级用绿/黄/红三色渲染。从图上你能一目了然地看到：哪些区域的角点误差大（通常是图像边缘），整体误差分布是否均匀。如果红色点多集中在某个角落，那多半说明那几张标定图的拍摄角度有问题，需要补拍。

第四步：畸变矫正预览

标定拿到内参矩阵和畸变系数后，就可以做去畸变了。UndistortImage的实现：

double[,] newCamMatrix = Cv2.GetOptimalNewCameraMatrix(
    cameraMatrix, distCoeffs, source.Size(), alpha, source.Size(),
    out Rect validROI, true);

Cv2.InitUndistortRectifyMap(cameraMatrix, distCoeffs,
    Mat.Eye(3,3,CV_32F), newCamMatrix, source.Size(),
    CV_32FC1, map1, map2);
Cv2.Remap(source, undistorted, map1, map2, InterpolationFlags.Linear);

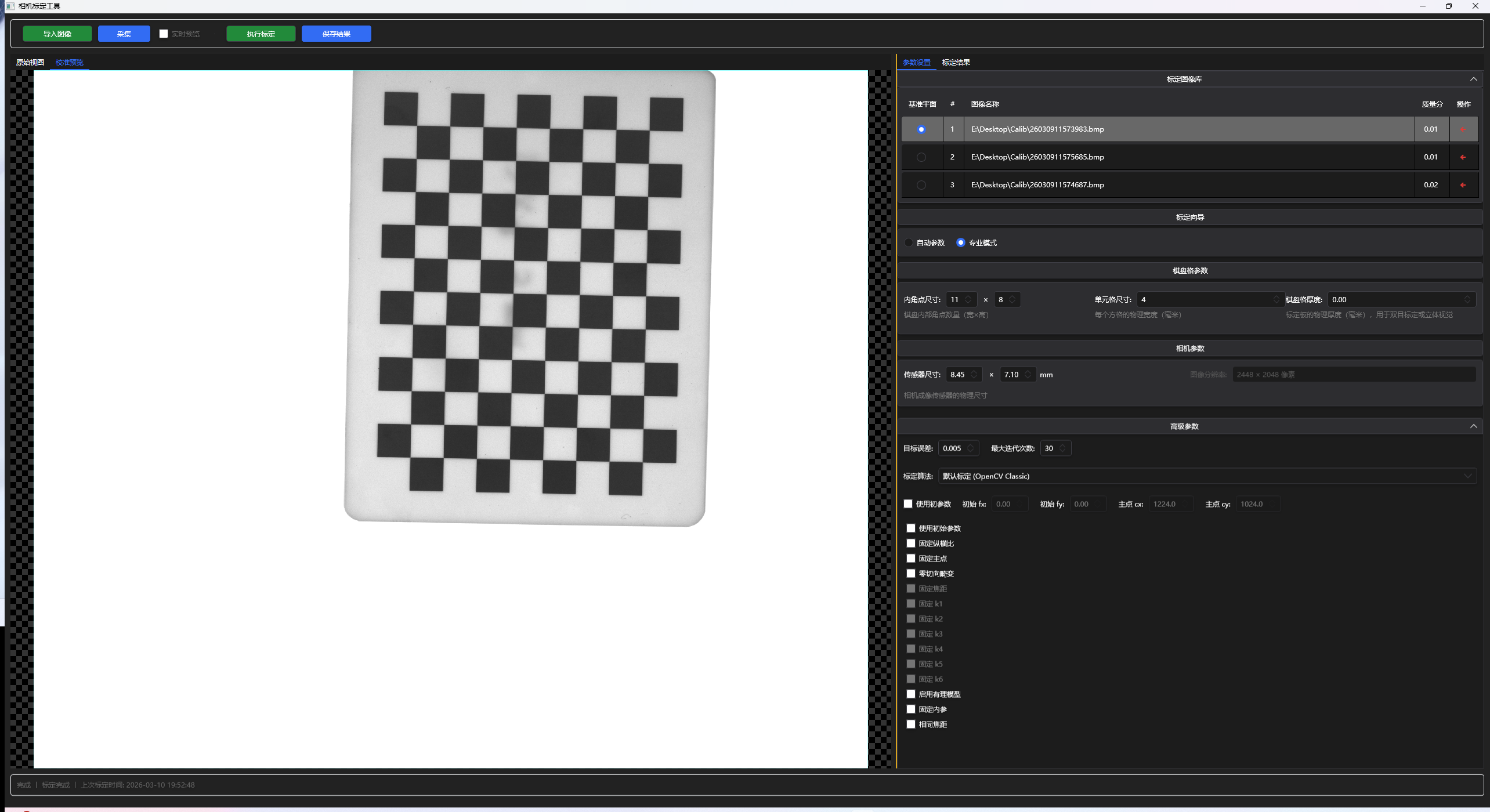

标准的 OpenCV 三步走：先算最优新相机矩阵（alpha=1 保留所有像素），再生成重映射表，最后执行重映射。界面上的「校准预览」Tab 页就是展示这个去畸变后的效果——棋盘格的直线在原图中可能是弯曲的，去畸变后就变直了，视觉效果非常直观。

几个值得一提的实现细节

自定义图像查看器 CanvasViewer

CanvasViewer这个自定义控件是我比较满意的部分。标定工具需要频繁地放大查看角点检测效果，所以一个支持以下交互的图像查看器是刚需：

• Ctrl + 滚轮：以鼠标位置为中心缩放（1x ~ 15x）
• 中键拖拽：平移画布
• 双击：重置为适应窗口大小
• 自适应：窗口大小改变时自动调整缩放比例

实现上用的是 ScaleTransform + ScrollViewer 的组合方案。缩放时的视口中心保持逻辑尤其值得注意——AdjustScrollOffsetAfterZoom方法通过计算鼠标位置在缩放前后的内容坐标系偏移量来调整 ScrollOffset，这样缩放时鼠标指向的点会保持在同一位置，体验上就跟 Google 地图那种缩放感觉一致。

设置持久化策略

SerializeService<T>用泛型 + 静态内部类实现了 XmlSerializer的单例缓存——因为 XmlSerializer 在首次使用时会动态生成程序集，对同一个类型重复创建是很浪费的。另外它在序列化时清空了默认的命名空间声明（namespaces.Add("", "")），让输出的 XML 更干净。

窗口关闭时自动保存 OnClosing，启动时尝试加载LoadViewModel——包括你上次设置的棋盘格参数、选择的标定 flags、甚至每张图的质量分都会被保留下来。这种「下次打开接着干」的体验在工具类软件中真的很重要。

CalibrationResult 的序列化技巧

CalibrationResult里有个巧妙的设计：CameraMatrix 是 double[,] 二维数组，XmlSerializer 不能直接序列化多维数组，所以搞了一个 CameraMatrixSerialized 属性做一维数组的中间转换：

// 序列化时：二维 → 一维
public double[] CameraMatrixSerialized
{
    get { /* 把 3×3 展平成 length=9 */ }
    set { /* 把 length=9 还原成 3×3 */ }
}

同理，Dictionary<string, double> 类型的 Details 也通过 List<DetailItem> 中转。这种 Pattern 在 C# 的 XML 序列化场景下很常见，虽然啰嗦一点，但胜在可靠。

一些反思和可以改进的方向

写完这个工具回过头来看，有几个地方如果再做一版的话我会考虑调整：

性能方面：当前标定过程中角点检测做了两遍——第一遍在加载时做 FastCheck 筛选，第二遍在标定时重新完整检测。其实可以在加载时就保留检测结果，标定时直接复用，能省掉不少重复计算。当然这也意味着需要在 CalibImageObject 里缓存角点数据，增加内存开销——这是个经典的时间-空间权衡。

功能方面：目前只支持棋盘格CheckerBoard一种标定板，OpenCV 其实还支持圆形网格Circular Grid和不对称圆环Charuco Board。特别是 Charuco Board，它在部分遮挡场景下的鲁棒性比棋盘格好很多，扩展起来并不复杂——主要就是替换 FindChessboardCorners 为 DetectCharucoCorner。

架构方面：CalibrateToolViewModel 承担了太多职责——图像管理、参数配置、标定调度、结果展示、图表生成……如果后续功能继续膨胀，可以考虑拆成多个更小的 ViewModel（比如 ImageListViewModel、ResultViewModel），通过一个主 VM 来协调。不过对于当前这个规模来说，单 VM 的方案维护成本更低，也算是个合理的取舍。

写在最后

相机标定这件事，原理上就是解一个非线性优化问题——给定 n 张图中检测到的二维角点坐标，以及它们对应的三维物理坐标，反求相机的内参矩阵和畸变系数。OpenCV 把这个优化器封装好了，但围绕它构建一个好用的工具，需要考虑的东西远不止调用一个 API 那么简单：如何让用户高效地采集和筛选标定图？如何验证标定结果的可靠性？如何把枯燥的数值变成可视化的洞察？

这个项目大概 2000 行代码左右，不算大，但我希望通过对它的拆解，能让你看到一个小而完整的桌面视觉工具是怎么一步步搭起来的。如果你也在做机器视觉相关的工作，欢迎交流探讨。

---

完整源码已整理归档，技术栈：.NET Framework 4.8 / WPF / OpenCvSharp4 / HandyControl 3.5.1 / OxyPlot 2.2.0
