使用 KEPServerEX 连接 西门子PLC 设备，涵盖 S7-1200、S7-1500、S7-200 SMART 和 S7-300 四种主流型号。你可以直接对照自己的 PLC 型号操作。

📋 一、案例概述

项目	内容
场景	某生产线需要将西门子PLC数据采集到上位机监控系统
KEPServerEX版本	V6（或其他版本均可）
通信协议	以太网 TCP/IP，端口 102
上位机软件	可选 FactoryTalk View / LabVIEW / iFIX 等

网络架构：

[西门子PLC] ---(以太网)---> [KEPServerEX] ---(OPC UA/DA)---> [上位机软件]

🔧 二、PLC 侧通用准备工作（必做！）

⚠️ 这是最容易忽略的一步：无论什么型号，PLC 侧的通信权限必须开启。

S7-1200 / S7-1500 在博途(TIA Portal)中的设置：

1. 打开 CPU 属性 → “防护与安全”

2. 取消勾选：保护机密的PLC组态数据

3. 进入 “连接机制”

4. 取消勾选：仅支持PG/PC和HMI安全通信

5. 确保勾选：允许来自远程对象的PUT/GET通信访问

S7-200 SMART / S7-300 的设置：

• 确认 PLC 与电脑 IP 在同一网段

• 确保 PLC 处于 RUN 模式

• 暂时关闭 Windows 防火墙进行测试

📁 三、完整配置步骤（以 S7-1200/1500 为例）

这是目前最常用的配置方式，使用 Siemens S7 Plus Ethernet 驱动，支持符号寻址和自动生成标签。

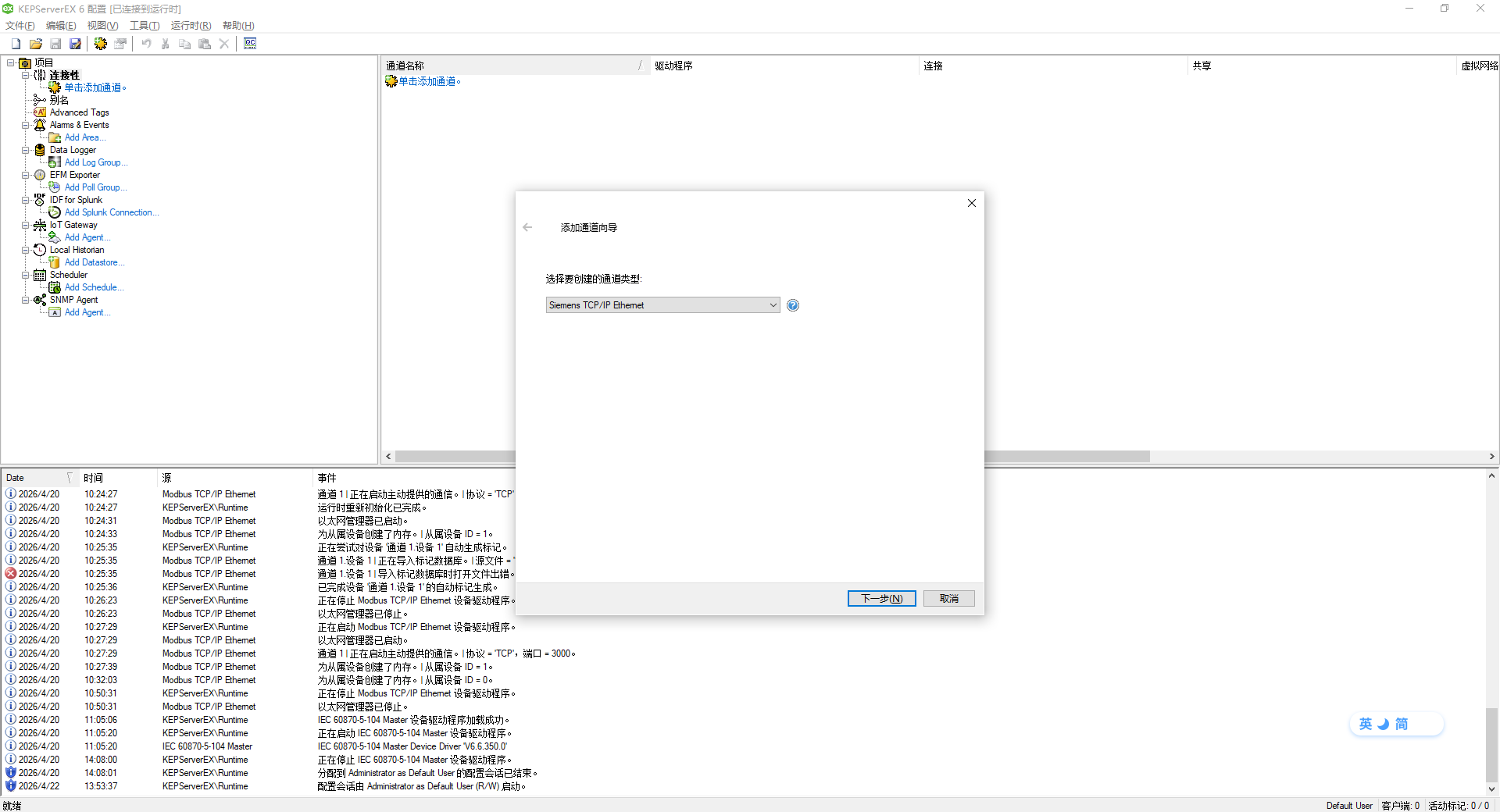

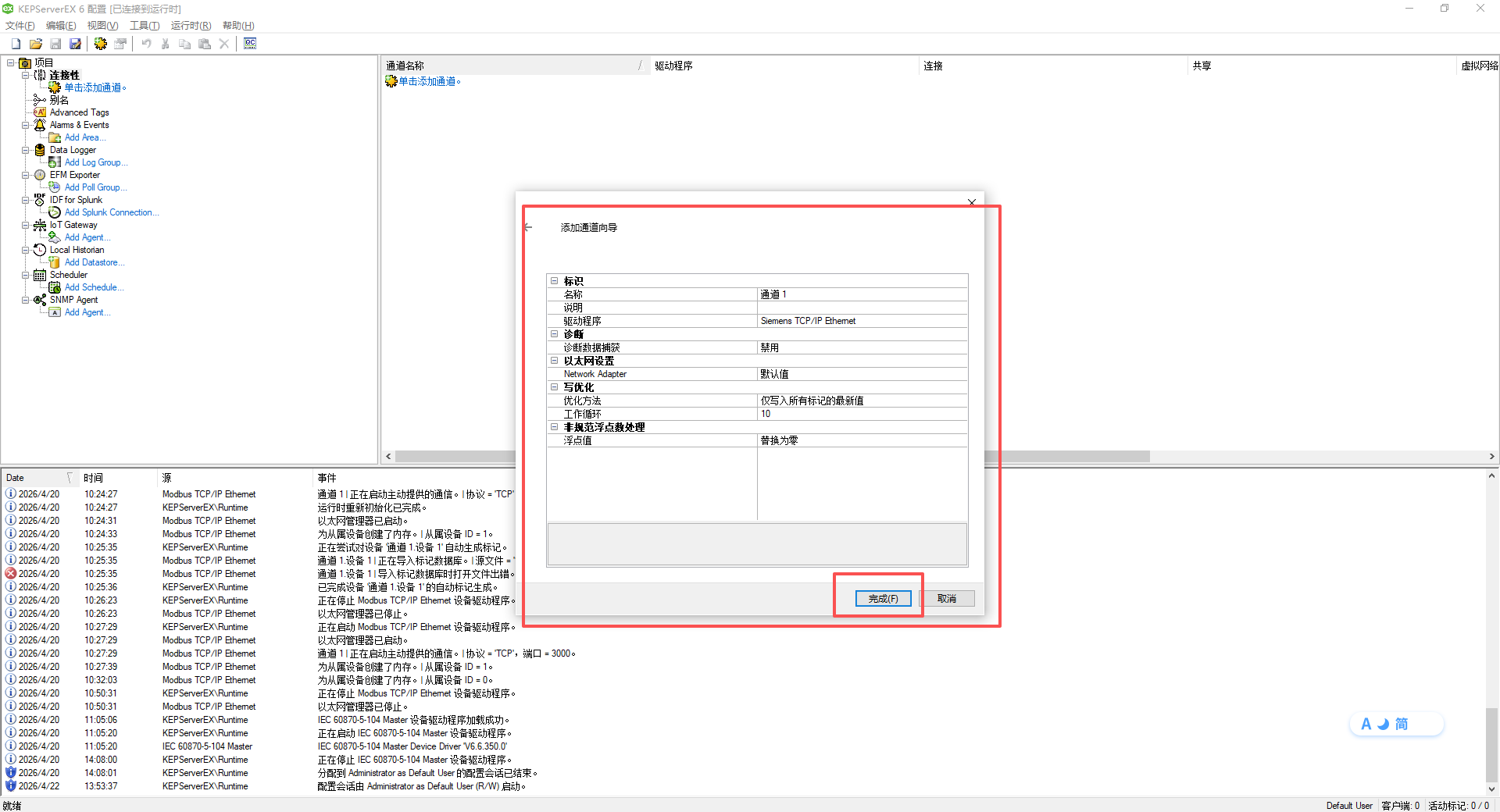

步骤1：新建通道

操作项	说明
右键“连接性” → “新建通道”	或点击工具栏“新建通道”图标
驱动选择	Siemens S7 Plus Ethernet
通道名称	例如“S7-1200_Channel”

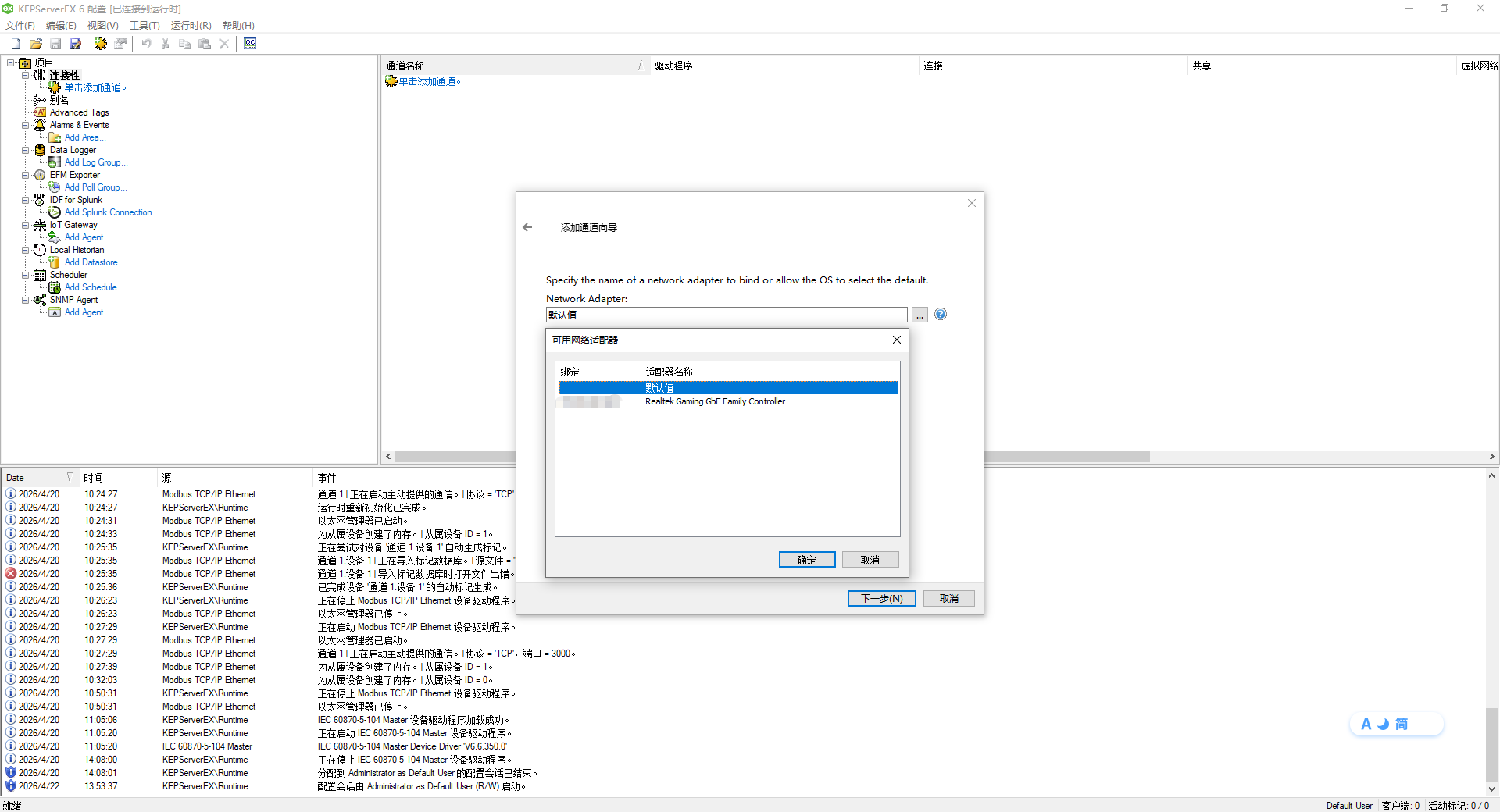

网络适配器	⚠️ 关键：选择连接PLC的那张网卡（有多个网卡时务必选对）
其余参数	保持默认，一路“下一步”

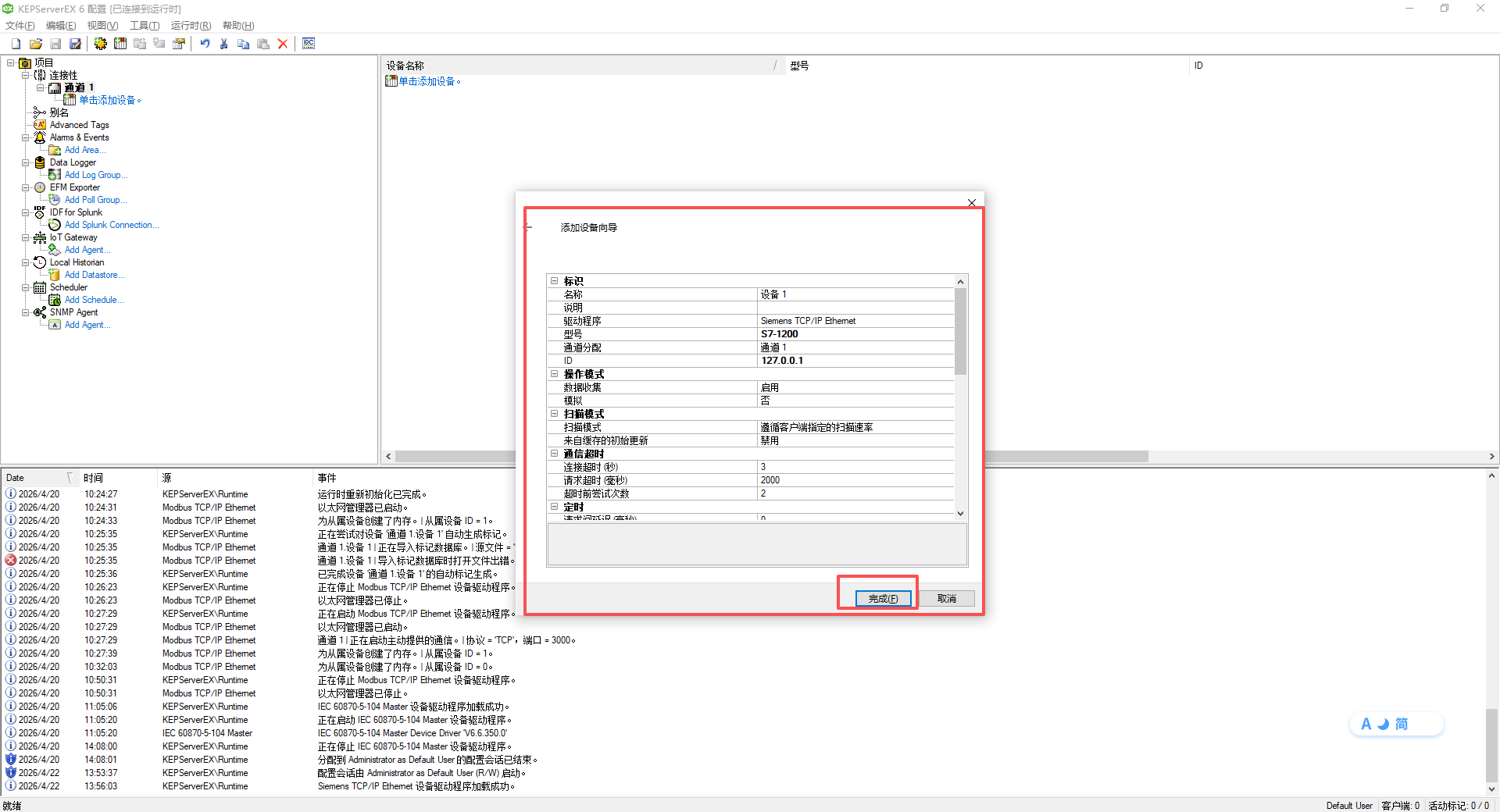

步骤2：新建设备

操作项	说明
右键通道 → “新建设备”

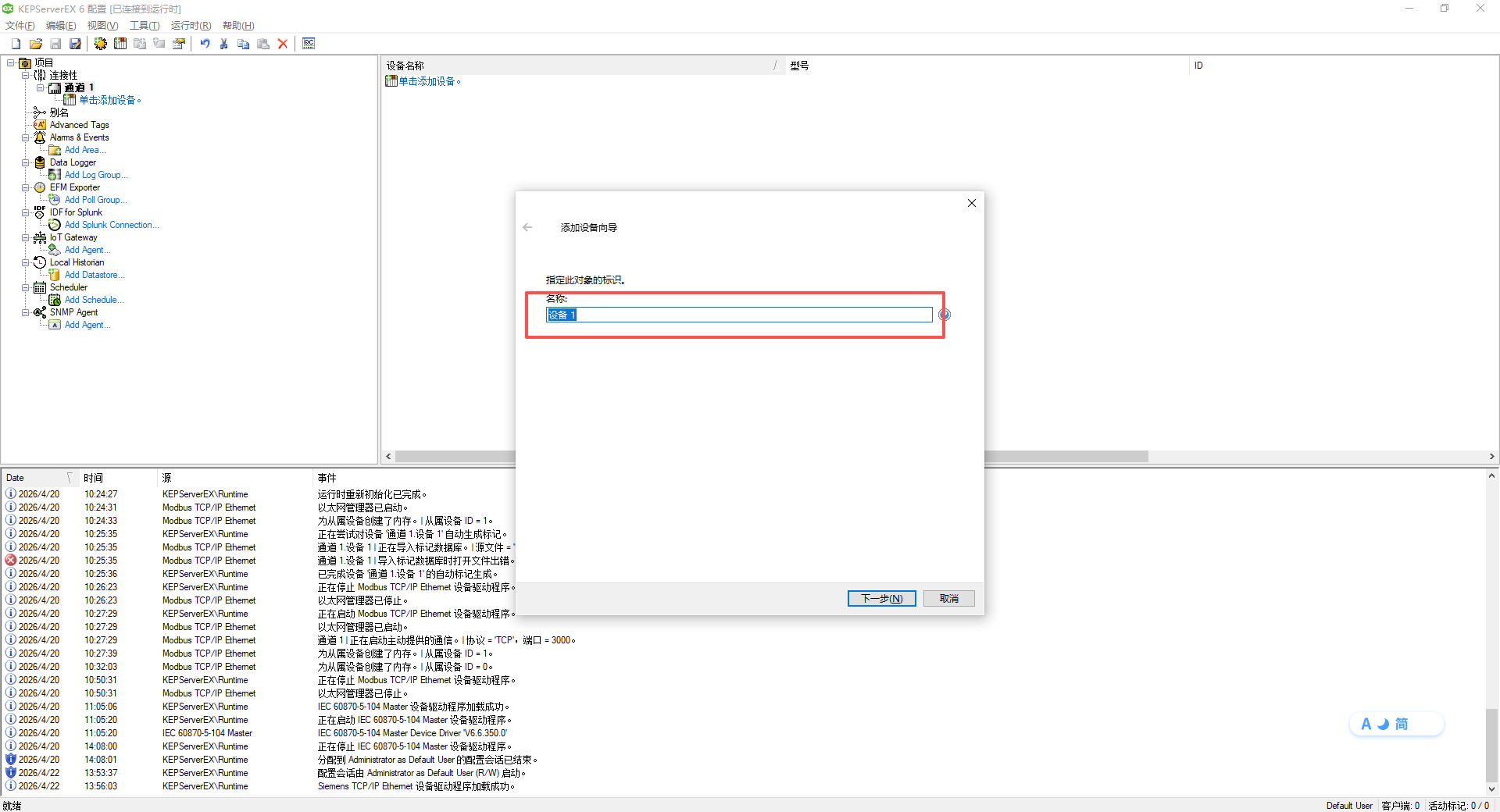

设备名称	例如“S7-1200_Device”

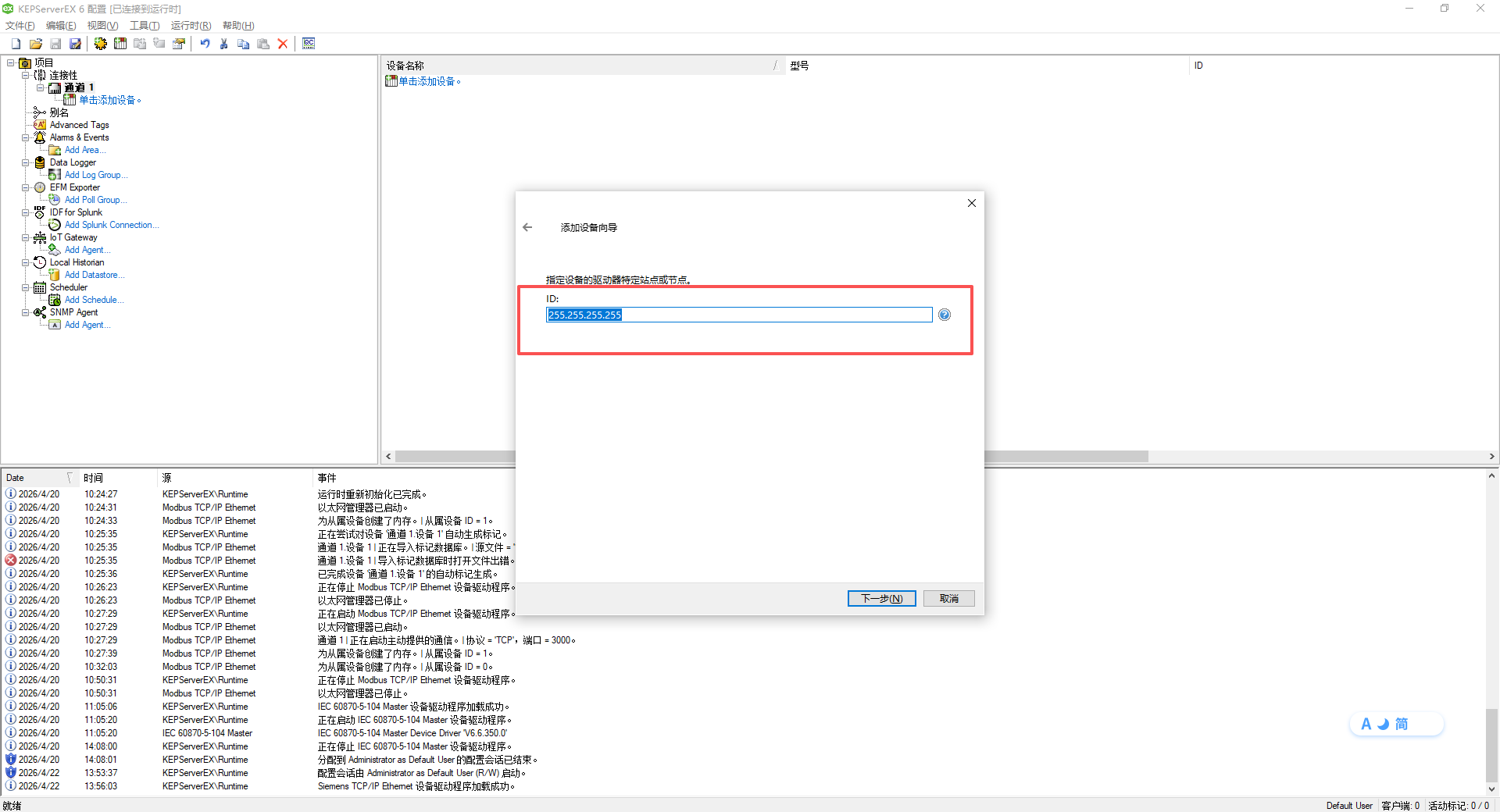

设备ID	⚠️ 直接填入PLC的IP地址，如 192.168.0.35

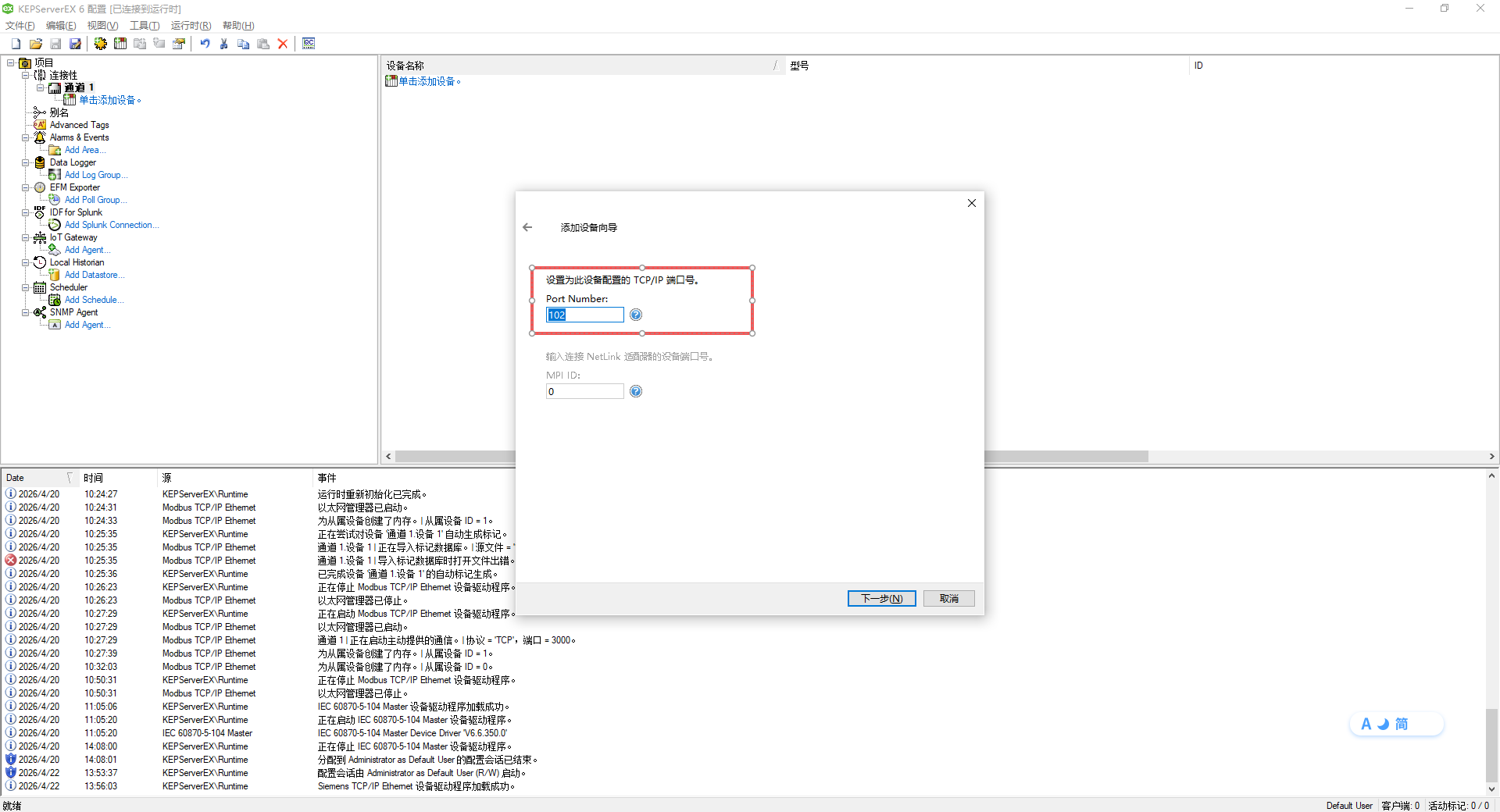

端口号	102 （默认）
扫描模式/超时	保持默认，一路“下一步”
自动生成标签	选择“启动时不生成”或稍后手动配置

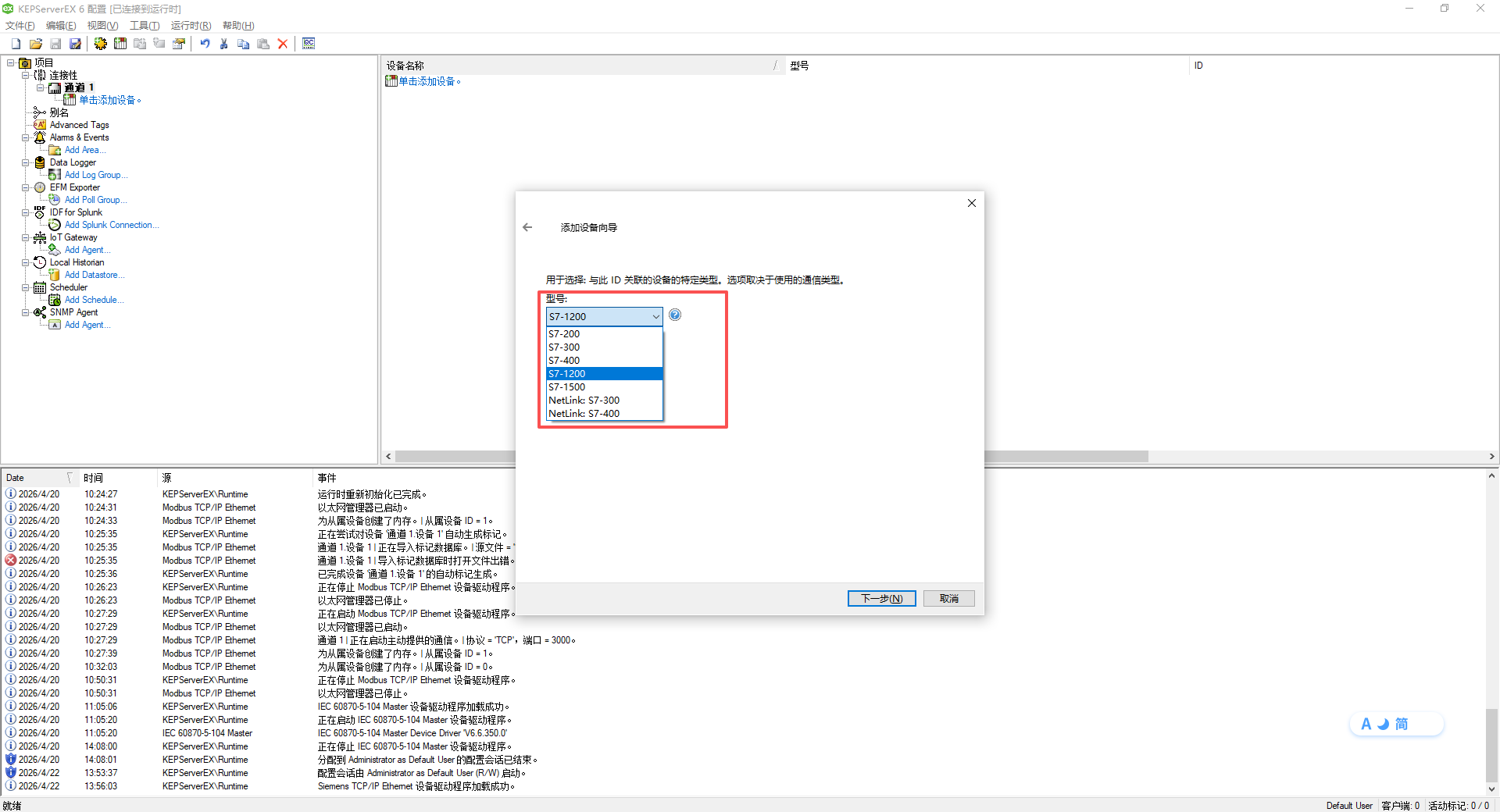

💡 小提示：S7-200 SMART 和 S7-300 使用 Siemens TCP/IP Ethernet 驱动，设备ID同样填IP地址即可。

步骤3：添加标签

有两种方式，推荐使用方式一（自动生成）：

方式一：自动生成标签（推荐，仅 S7 Plus 驱动支持）

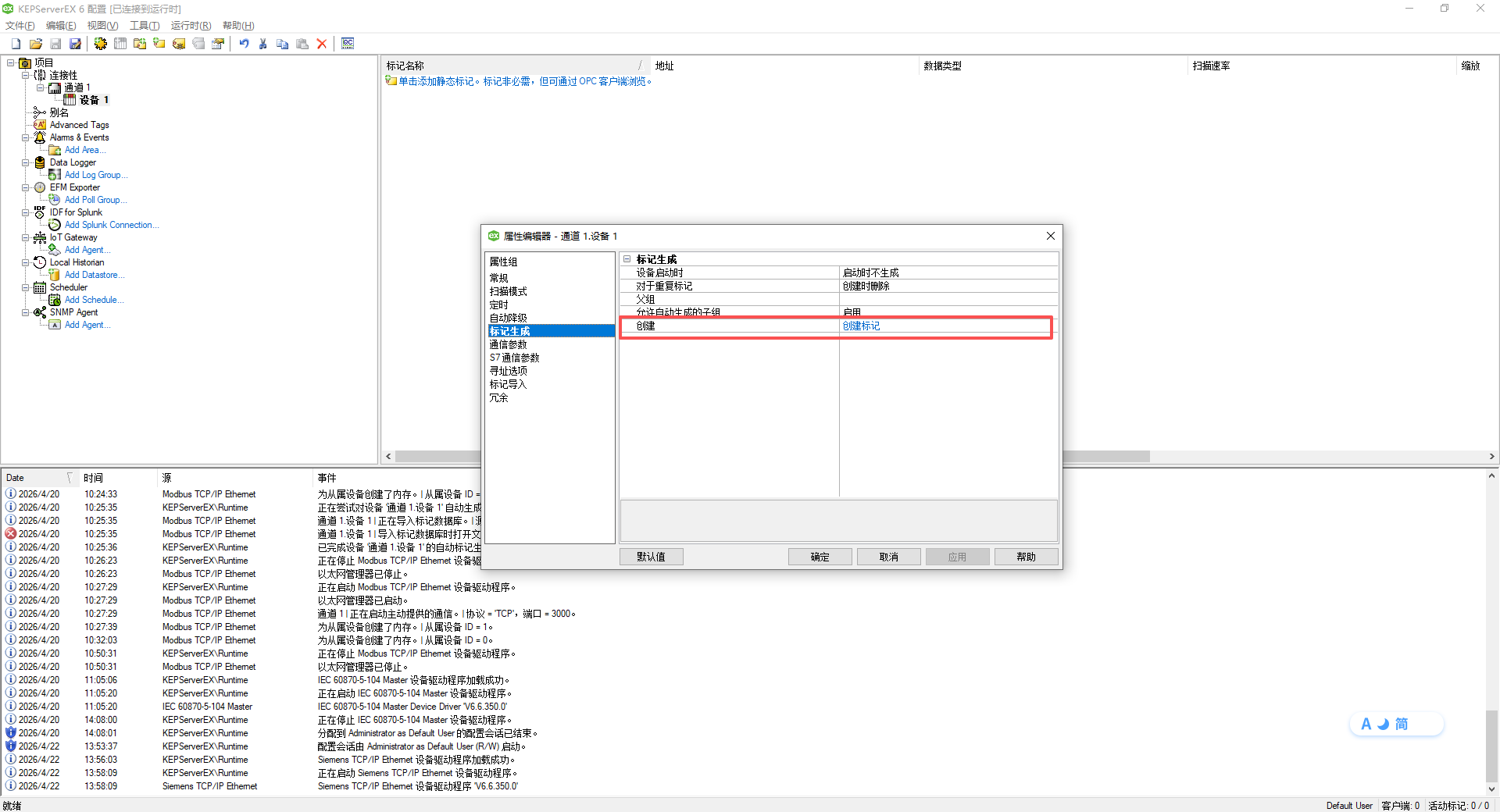

在设备属性中 → 找到 “标记生成” → 点击 “创建标记”，KEPServerEX 会自动从 PLC 中读取所有变量，无需手动填写地址。

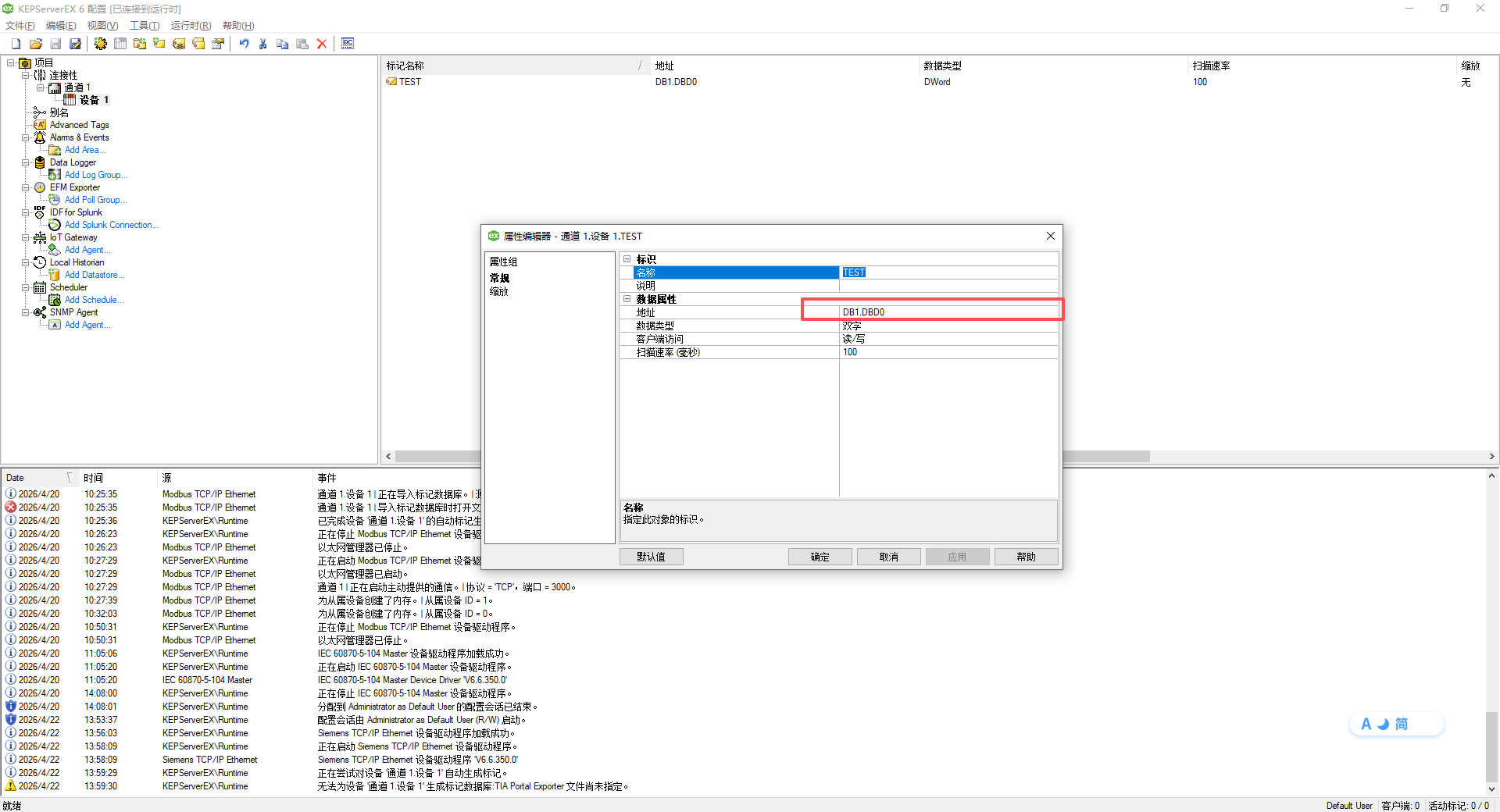

方式二：手动添加标签

在设备下右键 → “新建标记”：

参数	填写示例	说明
名称(Name)	Motor_Start	自定义标识名
地址(Address)	DB1.DBX0.0  或 PLC变量符号名	使用绝对地址或符号寻址
数据类型	Boolean  / Float / DWord	与 PLC 中的实际类型匹配
字节顺序	默认或根据数值调整	数值不对时尝试修改此选项

各型号地址格式参考：

• S7-1200/1500：符号名（如 Motor_Speed）或 DB1.DBD0

• S7-200 SMART：VW100、M20、Q0.1

• S7-300：I0.0、Q0.1、DB1.DBD0

✅ 四、通信验证

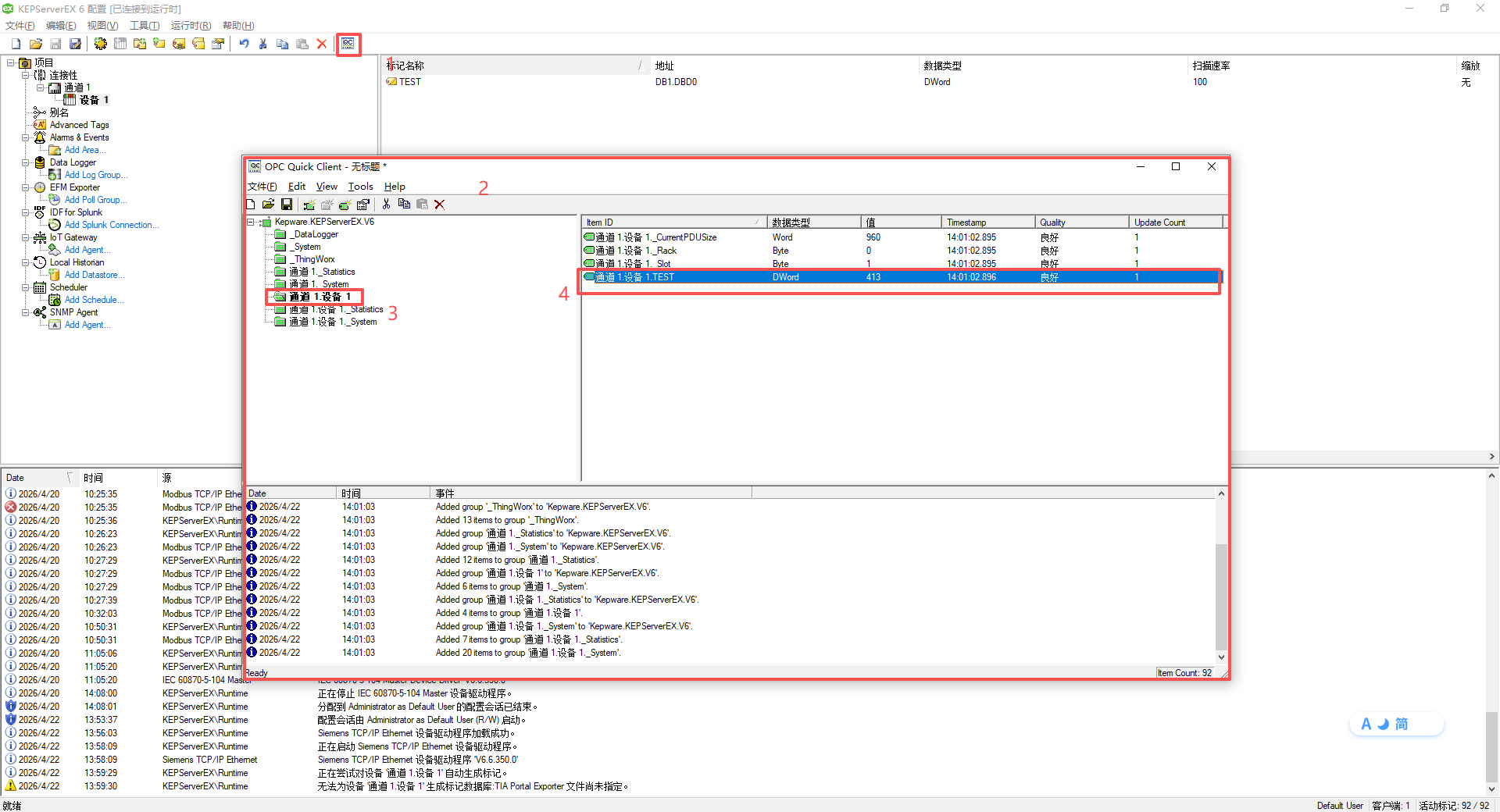

配置完成后，使用 OPC Quick Client 测试：

1. 点击工具栏 QC 图标（或工具 → 启动 OPC Quick Client）

2. 在树形结构中展开到你的标签

3. 查看 Quality（品质） 列：

   • ✅ Good（良好）：通信成功，数值正常显示

   • ❌ Bad（不良）：通信失败，需要排查

🔍 五、故障排查速查表

现象	可能原因	解决方法
Quality 显示 Bad	PLC侧安全设置未开启	检查“允许PUT/GET通信访问”是否勾选
Quality 显示 Bad	防火墙拦截	暂时关闭Windows防火墙测试
Quality 显示 Bad	IP地址错误	Ping PLC IP确认连通性，检查设备ID格式
数值不对	数据类型不匹配	确认标签数据类型与PLC中一致
数值异常（乱码/0）	字节顺序错误	在标签高级属性中调整Byte Order
找不到 S7 Plus 驱动	安装时未选全	运行安装程序 → “修改”→ 勾选 Siemens 驱动

📌 六、各型号快速对照表

PLC 型号	驱动	设备ID格式	地址示例	PLC侧特殊设置
S7-1200/1500	Siemens S7 Plus Ethernet	192.168.x.x	符号名 或 DB1.DBD0	取消“保护机密配置”、取消“仅支持安全通信”
S7-200 SMART	Siemens TCP/IP Ethernet	192.168.x.x	VW100 , M20	设备型号选 S7-200，TSAP 可能需填 201
S7-300/400	Siemens TCP/IP Ethernet	192.168.x.x	I0.0 , DB1.DBD0	CPU属性中勾选“允许PUT/GET通信”

🔗 七、与上位机对接示例

KEPServerEX 配置完成后，可作为 OPC 服务器供上位机软件使用：

上位机软件	对接方式	参考说明
FactoryTalk View SE	通过 OPC 驱动连接 KEPServerEX	选择 OPC 服务器为 "Kepware.KEPServerEX.V6"
LabVIEW	使用 DataSocket 或 OPC UA Toolkit	连接 OPC 服务器读取标签
iFIX	配置 OPC 驱动，指向 KEPServerEX	在系统配置中添加 OPC 通道
物联网平台	启用 KEPServerEX 的 OPC UA 功能	配置 OPC UA 服务器端点供平台连接
