直接上干货——最近在折腾H5U的PLC项目，发现它的总线控制框架真香。特别是伺服控制部分，直接把我的三轴设备调试效率翻了个倍。今天就带你们扒一扒这个框架的实战价值。

先看伺服控制的核心代码段：

//轴使能模块
IF NOT MC_Power(Axis:=Axis_1, Enable:=TRUE) THEN
    ErrorCode := 4021;
    FaultFlag := TRUE;
END_IF

//绝对定位指令
MC_MoveAbsolute(
    Axis := Axis_1,
    Position := 500.0,
    Velocity := 300.0,
    Execute := StartMove,
    Done => MoveComplete);

这段代码把伺服控制拆解得太明白了。MCPower负责使能驱动器，MCMoveAbsolute处理绝对定位，每个功能块都有明确的输入输出参数。新手最大的痛点不就是搞不清指令怎么串起来吗？这个模板直接把标准化的控制流程拍你脸上。

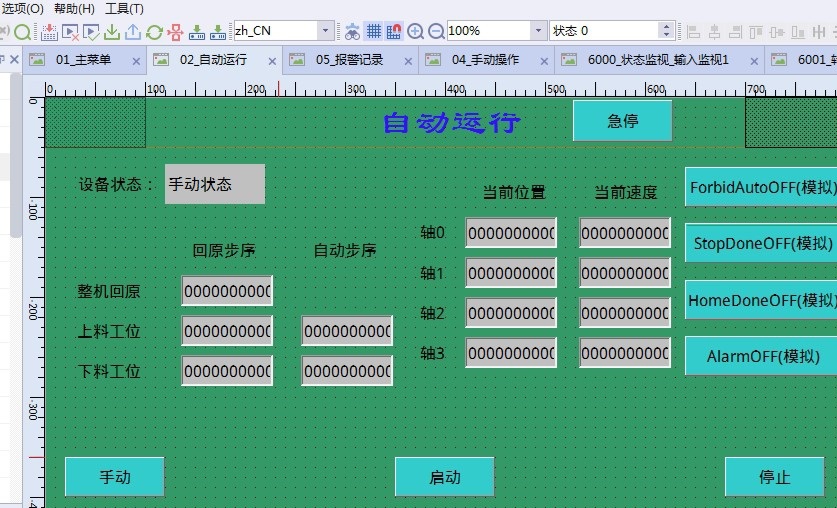

触摸屏交互这块更有意思。他们在HMI里内置了轴状态监控面板，用了个骚操作——直接映射PLC的DB块地址：

//HMI元件绑定
AxisStatusText.Visible = DB500.DBX0.0  //伺服使能状态
PositionActual.Value = DB500.DBD4      //实时位置

不需要在HMI里做复杂的数据处理，直接读取PLC内存地址。这种直连方式让调试时看参数就像开上帝视角，特别是排查跟随误差时，实时数据刷新比隔壁用485通讯的方案快了两个数量级。

H5U的一个比较完整的程序框架. 有plc和触摸屏模板和说明，容易看懂。 PLC和触摸屏还是性价比挺高，特别是对于伺服的总线和通讯。 主打的伺服控制是总线程序写的条理分明，清晰易懂，注释清楚，对于初次使用汇川的总线控制有很好的参考价值 这个真的是一个很好的程序框架，就算用于其他的三菱、台达、永宏、信捷等等。 这个的框架也是很实用。

总线配置部分更是老司机级别的操作。框架里预置了EtherCAT总线初始化程序，连从站扫描失败时的自动重连机制都写好了：

//EtherCAT主站初始化
IF NOT ECAT_Init() THEN
    FOR i := 1 TO 3 BY 1 DO  //自动重试3次
        DELAY 1000;
        ECAT_Init();
        IF ECAT_Status = OPERATIONAL THEN EXIT; END_IF
    END_FOR
END_IF

这种容错设计对产线环境太关键了。上次车间电网波动，别的设备都瘫了，用这个框架的设备自己完成了总线重连，生产主管看我的眼神都带着光。

要说最牛逼的还是它的移植性。把汇川的轴控制块换成三菱的MC指令，基本就是改改函数名的功夫。比如他们的速度控制模块：

//原框架
MC_MoveVelocity(Axis_1, 300.0);

//移植到三菱
PLSV 300.0 K5000 Y0

虽然底层指令不同，但控制逻辑可以直接照搬。我在信捷PLC上复刻这个框架时，连注释都不用改——那些"//防过冲保护"、"//软极限检测"的标注，放哪家PLC都是通用操作指南。

这个框架最让我服气的是报警处理的设计。他们把故障分为通讯类、运动控制类、安全类三个层级，每个层级对应不同的处理策略。看看这个报警树：

CASE ErrorCode OF
    4000..4999:  //运动控制错误
        StopMotion();
        HMI.ShowAlarm(ALARM_LEVEL2);

    5000..5999:  //总线错误
        ECAT_Reinit();
        HMI.ShowAlarm(ALARM_LEVEL1);

    ELSE         //安全错误
        EmergencyStop();
        HMI.ShowAlarm(ALARM_LEVEL3);
END_CASE

这种分层处理机制让故障恢复效率直线上升。之前有个项目因为急停处理不当导致产线停机半小时，用这个框架的同类型设备同样故障只花了3分钟就恢复。

说真的，这套框架的价值不在于用了多牛逼的技术，而是把工业控制的常见套路都标准化了。就像给PLC编程加了条流水线，新手按着模板填参数就能出活，老鸟还能在框架上玩出花——比如我在他们报警模块基础上加了机器学习预测功能，现在设备都能预判伺服电机啥时候该做保养了。
