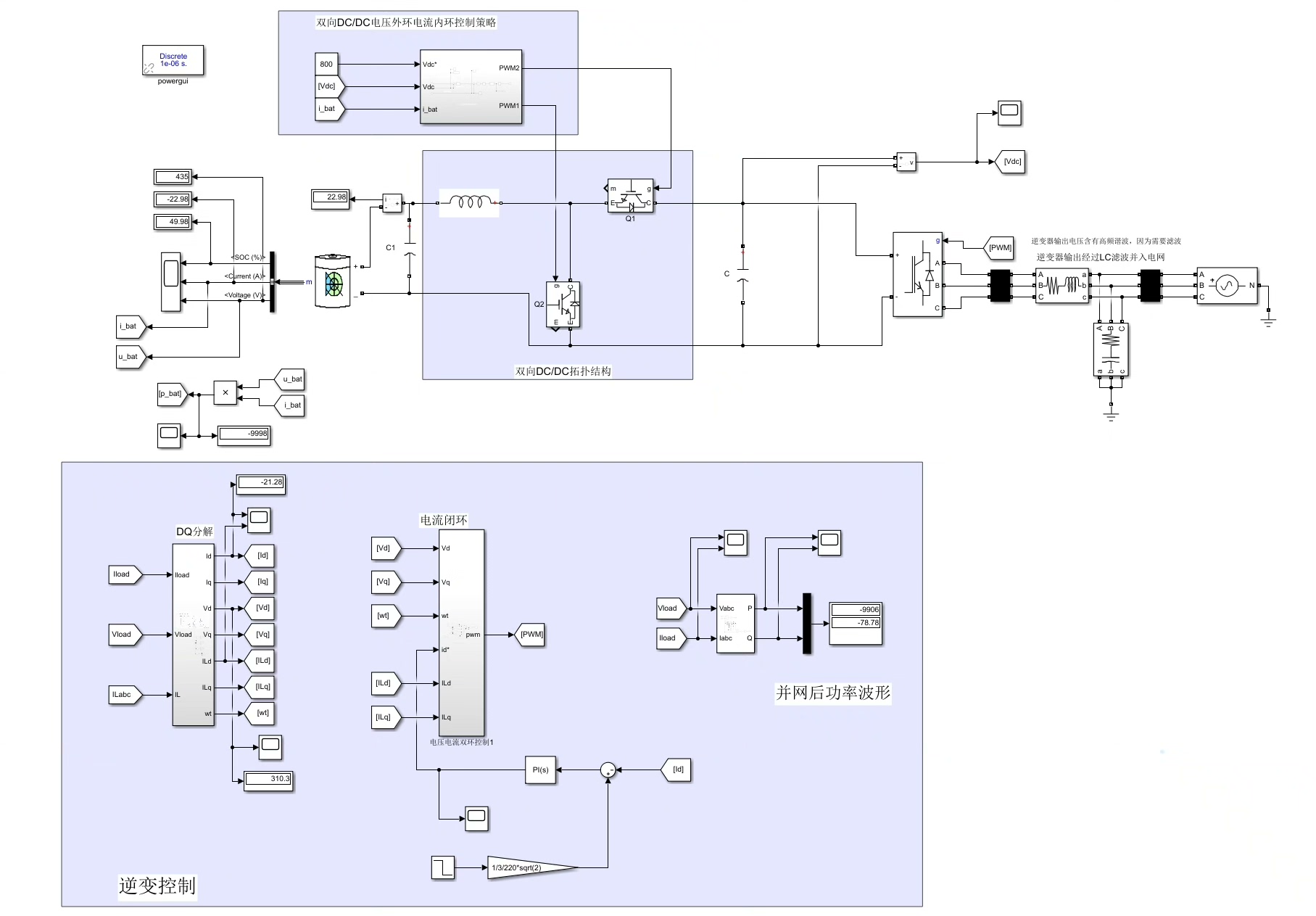

PCS储能变流器PQ控制能量实现双PCS(可) [1]储能侧直流母线电压为800v，双向DCDC控制器采用电压外环，电流内环控制直流母线电压稳定在800V，参数根据经验自己调试出来的 [2]逆变器采用PQ控制，可以实现能量双向流动，在0.3s之前设置电池放电10kw，0.3s之后设置电池充电10kw。 [3]逆变后的电流波形fft分析满足并网kw,蓄电池的电压设置为400v。

在电力储能与变换领域，PCS（储能变流器）的PQ控制能量实现一直是热门话题。今天咱就来唠唠基于特定要求下的PCS实现过程，里面还会穿插些代码，让大伙更直观感受下。

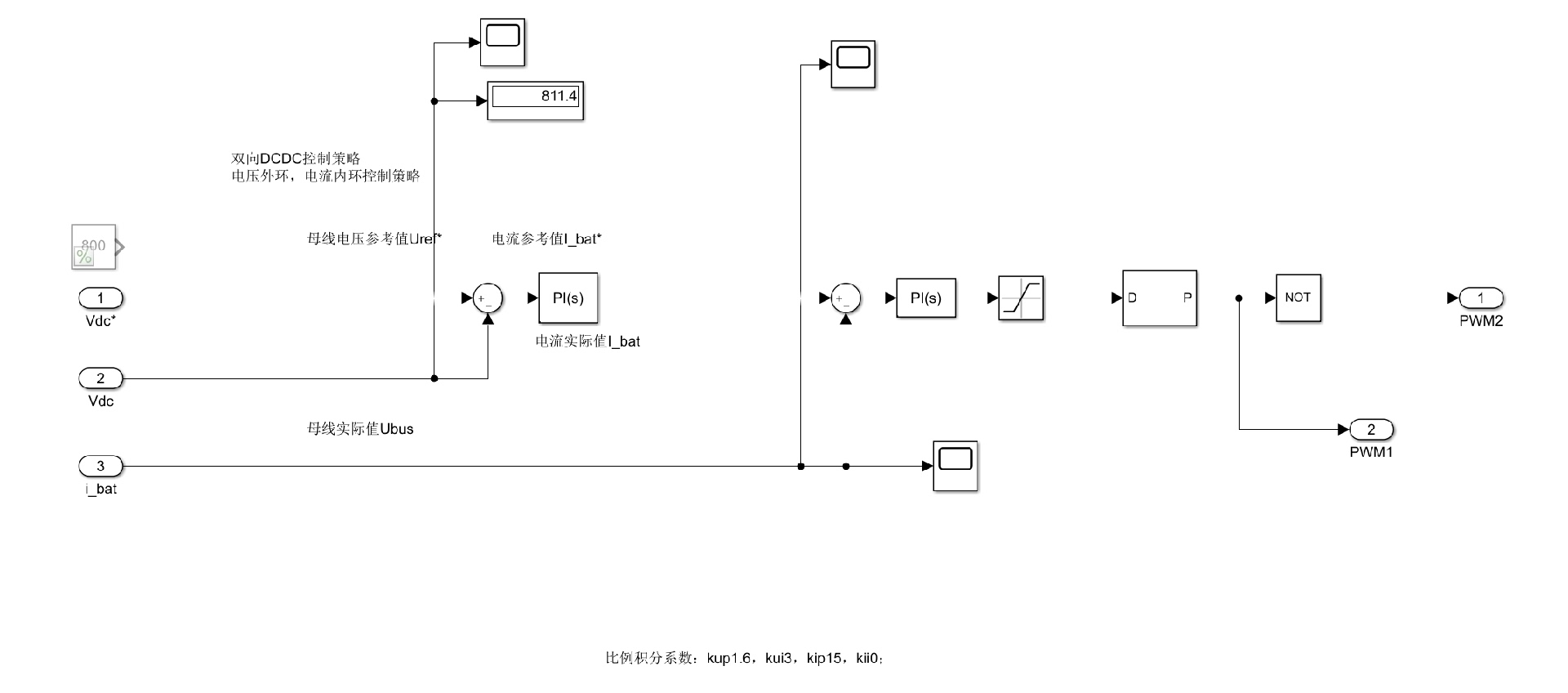

一、储能侧直流母线电压控制

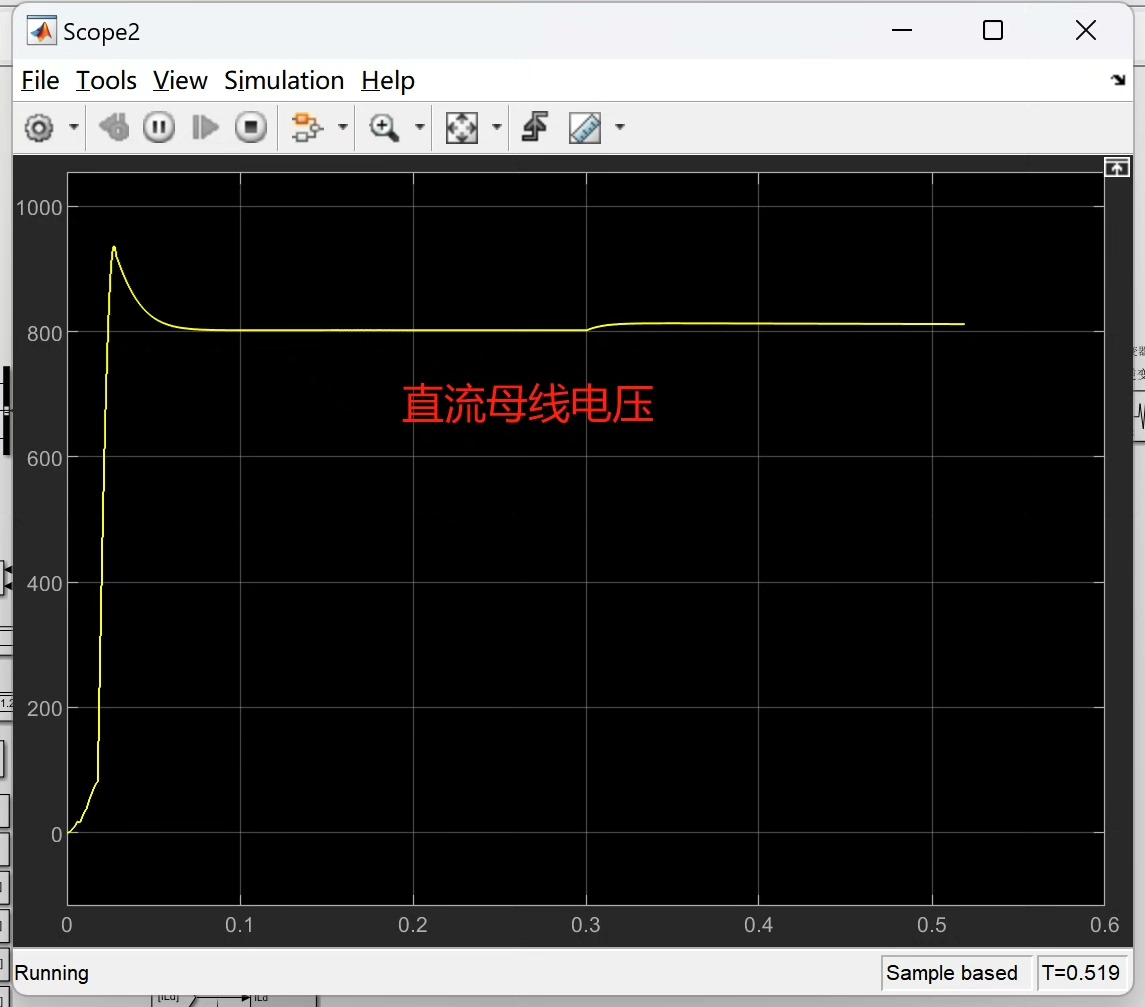

储能侧直流母线电压设定为800V ，这里我们采用双向DCDC控制器，通过电压外环、电流内环来让母线电压稳稳地保持在800V 。虽说参数是依据经验调试出来的，但咱也知道，这背后可是得经过无数次的尝试与优化。

简单用Python模拟下这电压外环控制（当然实际硬件控制会更复杂，这里只是示意）：

# 设定初始电压和目标电压
current_voltage = 750
target_voltage = 800
# 电压外环控制参数，比如比例系数Kp
Kp = 0.1
while abs(current_voltage - target_voltage) > 0.1:
    error = target_voltage - current_voltage
    control_signal = Kp * error
    # 简单模拟电压更新
    current_voltage += control_signal
    print(f"当前电压: {current_voltage}")

这段代码里，通过不断计算当前电压与目标电压800V的差值，乘以比例系数Kp得到控制信号，以此来更新当前电压，直到电压稳定在目标值附近。实际硬件里，这个控制信号会作用于电路中的各种元件来调整电压。

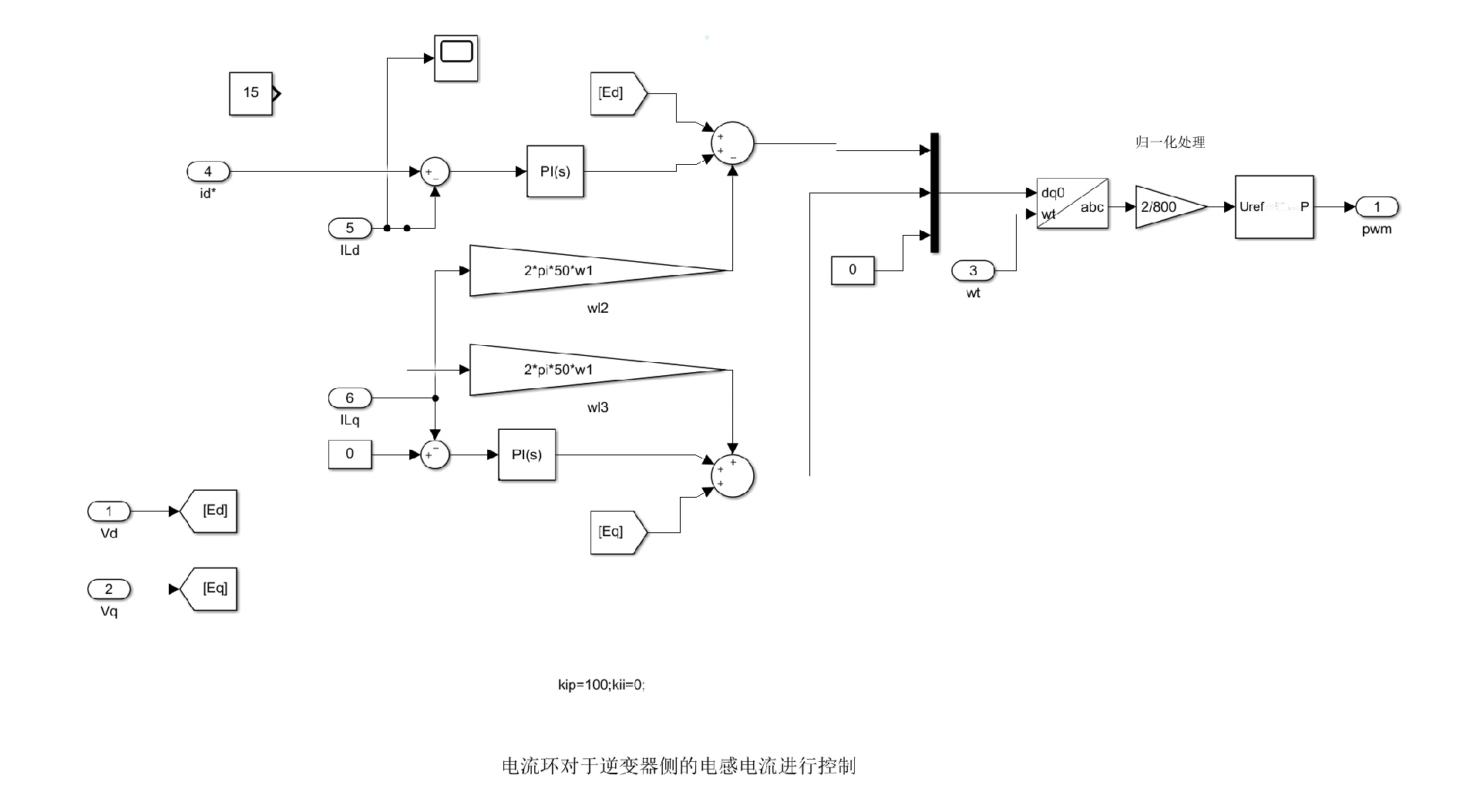

二、逆变器PQ控制实现能量双向流动

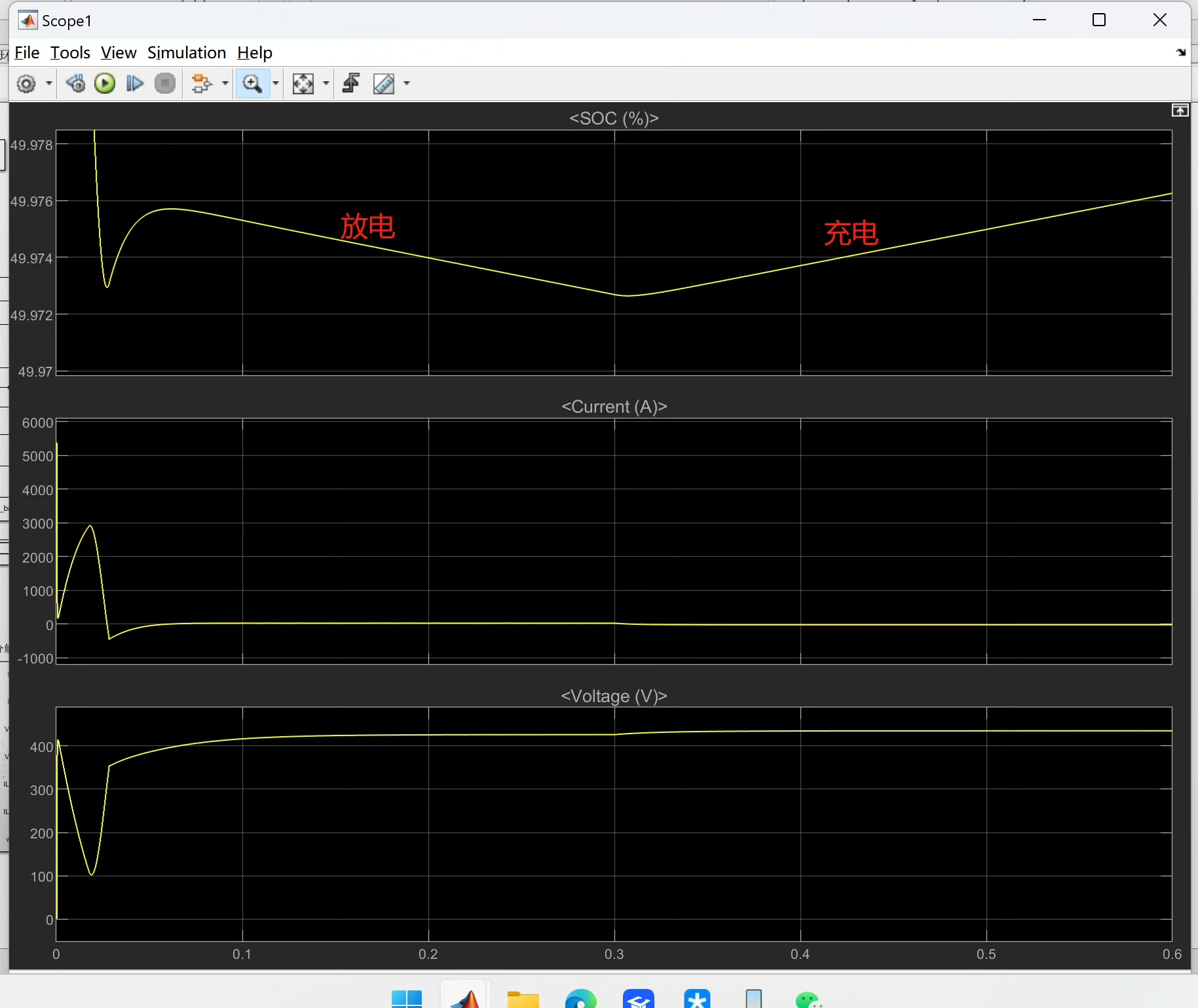

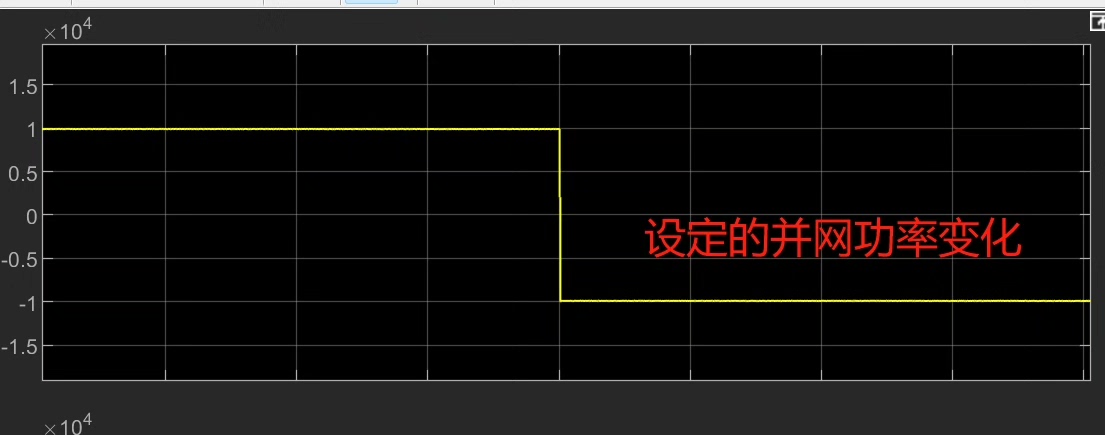

逆变器采用PQ控制，这可是实现能量双向流动的关键。要求在0.3s之前电池放电10kW ，0.3s之后电池充电10kW 。

PCS储能变流器PQ控制能量实现双PCS(可) [1]储能侧直流母线电压为800v，双向DCDC控制器采用电压外环，电流内环控制直流母线电压稳定在800V，参数根据经验自己调试出来的 [2]逆变器采用PQ控制，可以实现能量双向流动，在0.3s之前设置电池放电10kw，0.3s之后设置电池充电10kw。 [3]逆变后的电流波形fft分析满足并网kw,蓄电池的电压设置为400v。

在代码实现上，假设用C语言来写个简单的模拟（同样是简化示意）：

#include <stdio.h>
#include <time.h>

int main() {
    double time_now;
    double power;
    clock_t start = clock();
    while (1) {
        time_now = (double)(clock() - start) / CLOCKS_PER_SEC;
        if (time_now < 0.3) {
            power = -10; // 放电10kW，负号表示放电
        } else {
            power = 10; // 充电10kW
        }
        printf("当前时间: %.2f s, 功率: %.0f kW\n", time_now, power);
    }
    return 0;
}

这段C代码通过获取程序运行时间来模拟实际时间流逝，根据时间是否超过0.3s来决定电池是放电还是充电，并输出相应的功率值。在真实系统中，会有更精确的时间测量和功率控制机制，通过逆变器的PQ控制算法，精确调节有功功率（P）和无功功率（Q），实现能量双向流动。

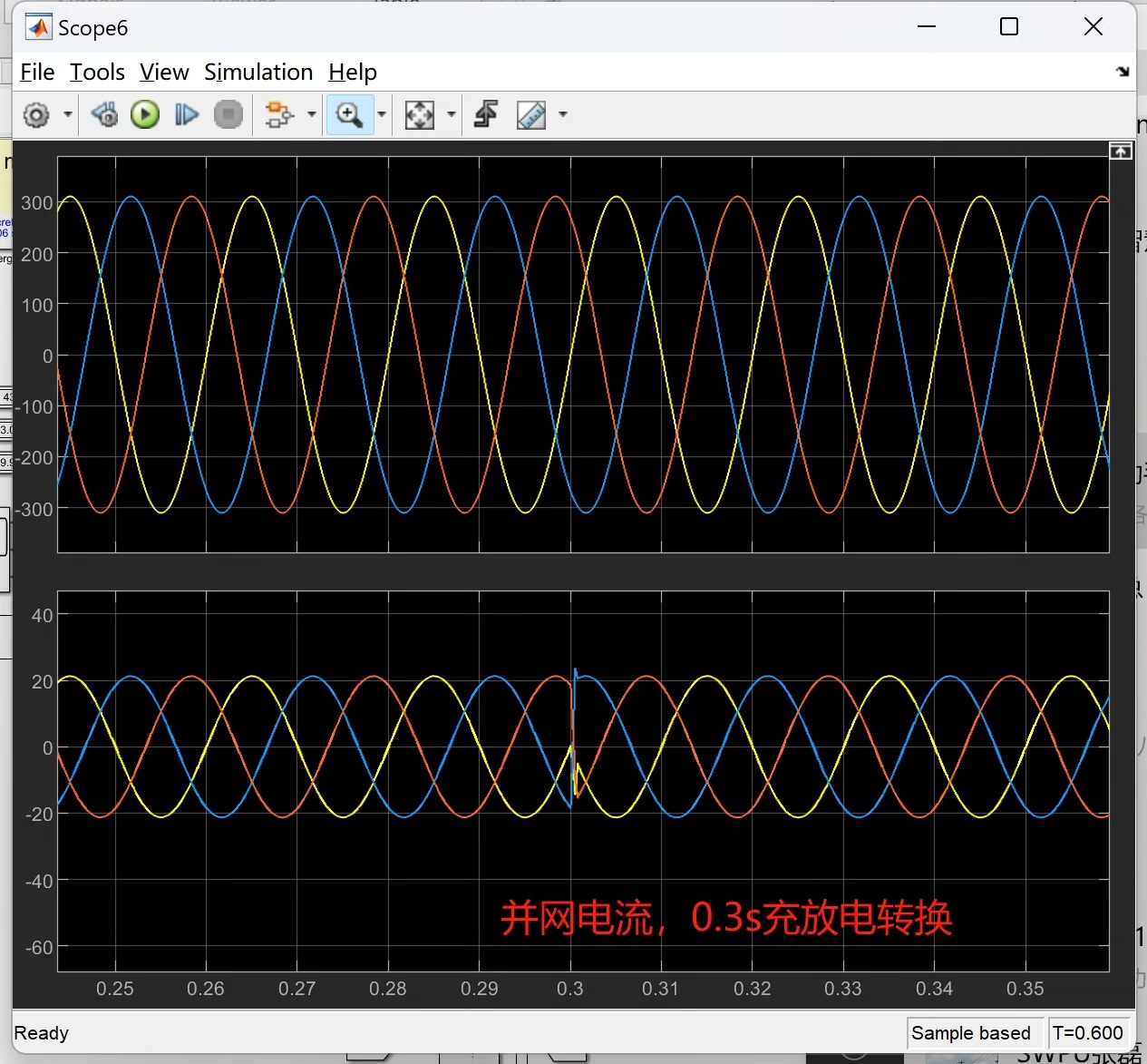

三、逆变后的电流波形fft分析

逆变后的电流波形fft分析需满足并网要求。这里就涉及到数字信号处理的知识啦。以Python的numpy库和matplotlib库为例，简单展示下对模拟电流波形进行fft分析的代码：

import numpy as np
import matplotlib.pyplot as plt

# 模拟生成一些电流数据，假设采样频率为1000Hz，时长1s
fs = 1000
t = np.linspace(0, 1, fs, endpoint=False)
current_signal = np.sin(2 * np.pi * 50 * t) + 0.5 * np.sin(2 * np.pi * 100 * t)

# 进行fft变换
n = len(current_signal)
f = np.fft.fftfreq(n, 1/fs)
fft_signal = np.fft.fft(current_signal)

# 绘制fft频谱
plt.plot(f[:n//2], 2/n * np.abs(fft_signal[:n//2]))
plt.title('电流波形FFT分析')
plt.xlabel('频率 (Hz)')
plt.ylabel('幅值')
plt.grid()
plt.show()

这段代码首先模拟生成了一个包含50Hz和100Hz成分的电流信号，然后对其进行快速傅里叶变换（FFT），将时域信号转换到频域，最后绘制出频域幅值谱。实际应用中，通过分析这个频谱，就能判断电流信号是否满足并网要求，比如是否存在过多的谐波等。

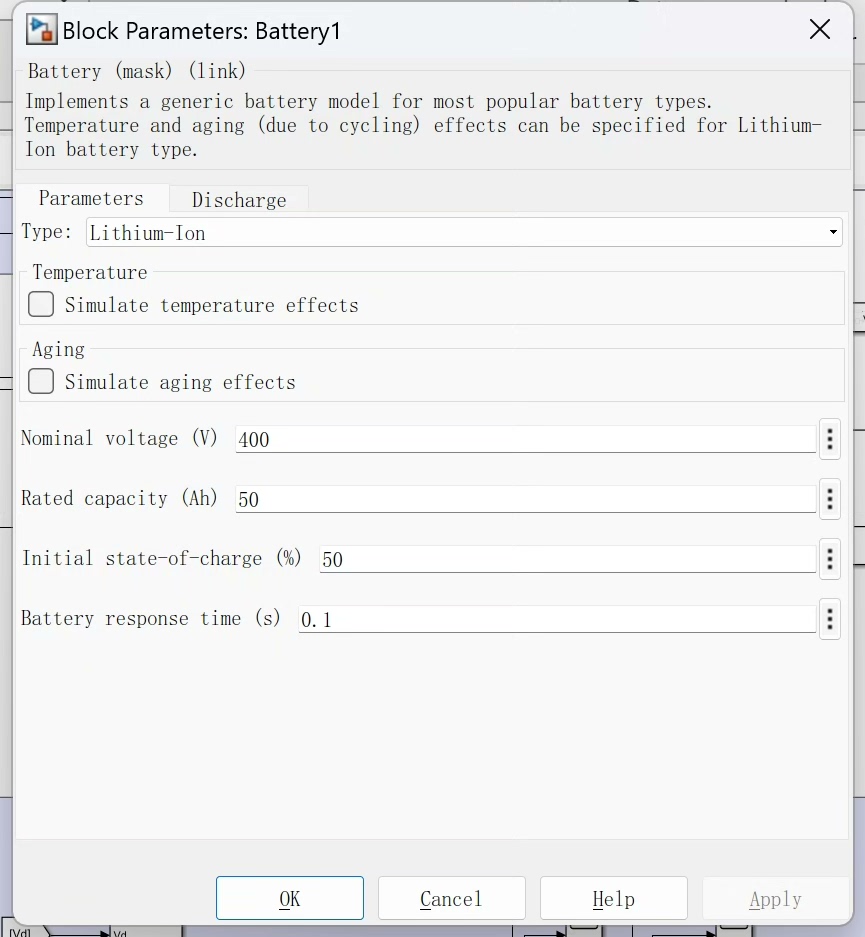

蓄电池的电压设置为400V ，这个参数在整个系统中与直流母线电压、逆变器控制等相互关联，共同保障系统稳定运行。

通过对储能侧直流母线电压控制、逆变器PQ控制以及逆变后电流波形fft分析的探讨，相信大家对PCS储能变流器PQ控制能量实现双PCS有了更深入的理解。这只是个基础框架，实际应用中还有大量细节和优化工作要做，但希望今天的分享能给大家带来些启发。
