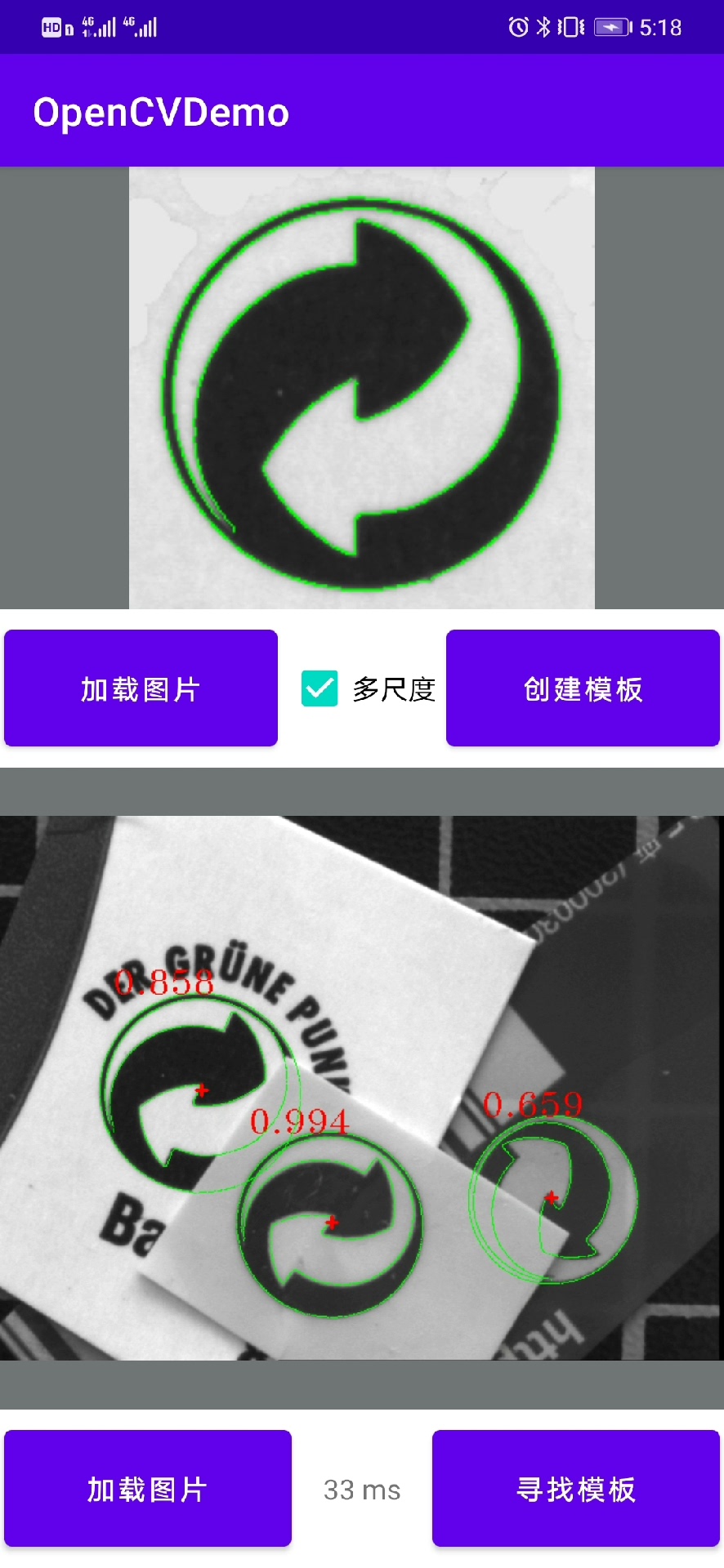

最近在Android上折腾模板匹配的时候踩了不少坑，发现这玩意儿比想象中难伺候。特别是手机摄像头拍出来的图像，目标物体可能忽大忽小还带旋转，这时候传统的单尺度模板匹配直接扑街。今天就跟大伙唠唠怎么用多尺度+多角度的组合拳搞定这个难题，顺便说说armeabi和arm64那些架构上的破事。

先上点硬核的——用OpenCV搞个图像金字塔。这玩意儿就像叠罗汉，把原图一层层缩小，方便咱们在不同尺度上找目标：

vector<Mat> buildPyramid(Mat src, int levels) {
    vector<Mat> pyramid;
    pyramid.push_back(src);
    for(int i=1; i<levels; i++){
        Mat down;
        pyrDown(pyramid[i-1], down);
        pyramid.push_back(down);
    }
    return pyramid;
}

这段代码看着简单，但有个坑爹的地方：ARM架构的NEON指令加速。之前在armeabi-v7a上跑得好好的，换到arm64-v8a就发现速度不对劲。后来用ndk-stack抓log才发现，某些旧版的OpenCV库在64位架构下没优化到位，换成v4.5之后的版本才正常。

角度处理更让人头大，直接旋转模板比旋转输入图像省资源。但要注意旋转后的黑边会影响匹配结果，得搞个掩膜处理：

public static Mat rotateTemplate(Mat template, double angle) {
    Point center = new Point(template.cols()/2.0, template.rows()/2.0);
    Mat rotMat = Imgproc.getRotationMatrix2D(center, angle, 1.0);
    Mat rotated = new Mat();
    Imgproc.warpAffine(template, rotated, rotMat, template.size(),
        Imgproc.INTER_LINEAR, Core.BORDER_CONSTANT, new Scalar(0));
    return rotated;
}

在真机上实测发现，同样的算法在arm64设备上能比armeabi快30%左右，特别是当角度采样间隔小于10度的时候。不过内存占用会暴涨，红米Note系列这种3GB内存的老机器容易OOM，得做动态分辨率适配。

模板匹配，多尺度，多角度，android，arm64-v8a，armeabi-v7a

说到架构兼容，build.gradle里得这么配才稳妥：

android {
    defaultConfig {
        ndk {
            abiFilters 'armeabi-v7a', 'arm64-v8a'
        }
    }
}

遇到过最诡异的问题是v7a和v8a的SIMD指令对齐方式不同，导致同样的C++代码在两种架构下匹配结果有微小差异。后来在预处理阶段统一加了边界填充才解决。

最后来个压箱底的并行处理技巧——用RenderScript把不同尺度的匹配任务分到多核：

val script = ScriptC_hybrid(rs)
val inputAllocation = Allocation.createFromBitmap(rs, inputBitmap)
val outputAllocation = Allocation.createFromBitmap(rs, outputBitmap)

script.forEach_scaleTask(inputAllocation, outputAllocation)
outputAllocation.copyTo(outputBitmap)

这种骚操作能让红魔游戏手机这类8核设备吃满CPU，不过得注意老设备的核心调度问题。实测在三星S20上处理640x480的图能跑到15fps，基本满足实时需求。

模板匹配这玩意儿就像谈恋爱，既要全面撒网（多尺度多角度），又要精准打击（相似度阈值）。下次再遇到旋转的二维码或者变形的logo，别急着甩锅给算法，说不定加个金字塔循环就能起死回生。
