spice-gtk是SPICE协议的GTK客户端库，提供了完整的远程桌面客户端功能。本文从宏观角度分析spice-gtk的整体架构、核心组件和设计模式。

项目背景

spice-gtk是SPICE（Simple Protocol for Independent Computing Environments）协议的GTK客户端实现。SPICE协议由Red Hat开发，旨在提供高质量的远程桌面体验，支持虚拟机热迁移、多通道并行传输等高级特性。

spice-gtk项目提供了两个主要库：

• libspice-client-glib-2.0：核心GLib库，提供SPICE协议的基础实现，不依赖GTK
• libspice-client-gtk-3.0：GTK Widget库，提供SpiceDisplay等GTK组件，依赖GTK3

这种分层设计使得spice-gtk既可以作为GTK应用程序的组件使用，也可以作为独立的库集成到其他GUI框架中。

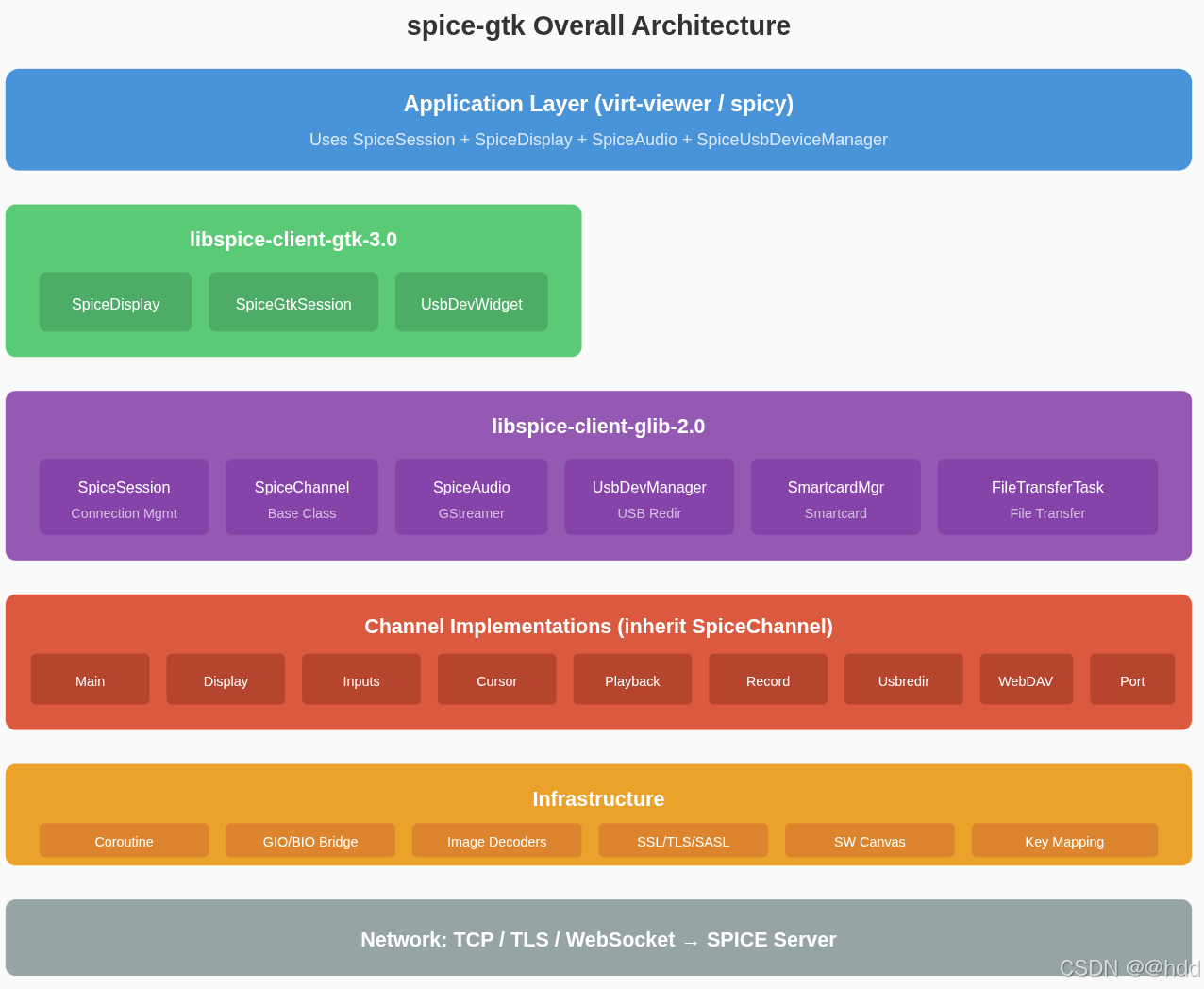

整体架构

spice-gtk采用分层架构设计，自顶向下分为以下几个层次：

架构层次说明

应用层：使用spice-gtk的应用程序，如remote-viewer、virt-viewer等。应用程序通过设置SpiceSession的属性（如host、port、password）来配置连接，然后调用spice_session_connect()建立连接。

GTK Widget层：提供GTK组件，主要包括：

• SpiceDisplay：显示远程桌面的GTK Widget
• SpiceUsbDeviceWidget：USB设备选择Widget
• 其他辅助Widget

GLib核心层：SPICE协议的核心实现，主要包括：

• SpiceSession：会话管理器，管理所有通道连接
• SpiceChannel：通道基类，所有通道类型的父类
• SpiceAudio：音频抽象接口
• 各种通道类型：SpiceMainChannel、SpiceDisplayChannel、SpiceInputsChannel等

通道层：实现各种SPICE通道类型，每种通道负责特定类型的数据传输：

• Main Channel：控制和配置
• Display Channel：显示数据
• Inputs Channel：键盘鼠标输入
• Cursor Channel：光标图像
• Playback/Record Channel：音频播放/录制
• 其他通道类型

基础设施层：提供底层支持：

• 协程（Coroutine）实现：支持异步IO
• 消息编解码（Marshaller/Demarshaller）
• 图像解码器（GLZ、LZ、JPEG等）
• SSL/TLS支持
• SASL认证支持

网络层：基于GIO的socket抽象，支持TCP、Unix socket等。

核心组件介绍

SpiceSession（会话管理）

SpiceSession是整个客户端的中央管理器，负责：

• 连接管理：管理到SPICE服务器的连接，包括TCP连接、SSL/TLS握手、SASL认证
• 通道生命周期：创建、管理和销毁所有通道
• 配置管理：存储连接参数（host、port、password等）
• 迁移支持：处理虚拟机热迁移
• 资源管理：管理图像缓存、GLZ解码窗口等共享资源

SpiceSession使用GObject属性系统暴露配置选项，应用程序可以通过设置属性来配置连接：

// spice-session.c
struct _SpiceSessionPrivate {
    char              *host;          // 服务器地址
    char              *port;           // 普通端口
    char              *tls_port;       // TLS端口
    char              *password;       // 密码
    char              *ca_file;        // CA证书文件
    guint             verify;          // SSL验证标志
    gboolean          read_only;       // 只读模式

    SpiceChannel      *cmain;          // Main Channel（弱引用）
    GList             *channels;       // 所有通道列表
    SpiceSessionMigration migration_state; // 迁移状态

    display_cache     *images;         // 图像缓存
    SpiceGlzDecoderWindow *glz_window; // GLZ解码窗口
    // ...
};

SpiceChannel（通道基类）

SpiceChannel是所有通道类型的基类，定义了通道的通用行为：

• 连接管理：TCP连接、TLS握手、SPICE协议握手
• 消息收发：SPICE消息的序列化和反序列化
• 能力协商：与服务器协商支持的功能
• 状态机：管理通道的连接状态
• 协程支持：在协程上下文中执行IO操作

// spice-channel-priv.h
struct _SpiceChannelPrivate {
    SpiceSession                *session;      // 所属会话
    GCoroutine                  coroutine;     // 协程上下文

    GSocket                     *sock;         // Socket
    GSocketConnection           *conn;         // 连接对象
    SSL                         *ssl;          // SSL上下文

    enum spice_channel_state    state;         // 通道状态
    SpiceChannelEvent           event;        // 事件类型

    int                         channel_id;    // 通道ID
    int                         channel_type;  // 通道类型

    GArray                      *caps;         // 通道能力
    GArray                      *common_caps;  // 通用能力
    GArray                      *remote_caps;  // 远程能力

    GQueue                      xmit_queue;    // 发送队列
    gboolean                    xmit_queue_blocked; // 队列阻塞标志

    int                         message_ack_window;  // ACK窗口大小
    int                         message_ack_count;   // ACK计数
    // ...
};

SpiceDisplay（GTK Widget）

SpiceDisplay是显示远程桌面的GTK Widget，继承自GtkDrawingArea。它负责：

• 显示渲染：将接收到的显示数据渲染到GTK窗口
• 输入事件：捕获鼠标键盘事件并发送到服务器
• 光标管理：显示远程光标
• 缩放支持：支持窗口缩放和全屏模式

SpiceAudio（音频抽象）

SpiceAudio是音频系统的抽象接口，支持多种后端实现：

• GStreamer后端：使用GStreamer进行音频播放和录制
• PulseAudio后端：直接使用PulseAudio（已废弃）
• ALSA后端：直接使用ALSA（已废弃）

GObject设计模式

spice-gtk大量使用GObject的对象系统，体现了以下设计模式：

继承体系

所有核心类都继承自GObject，形成清晰的继承层次：

GObject
├── SpiceSession
├── SpiceChannel
│ ├── SpiceMainChannel
│ ├── SpiceDisplayChannel
│ ├── SpiceInputsChannel
│ ├── SpiceCursorChannel
│ ├── SpicePlaybackChannel
│ ├── SpiceRecordChannel
│ ├── SpiceSmartcardChannel
│ ├── SpiceUsbredirChannel
│ └── SpicePortChannel
└── SpiceAudio

属性系统

使用GObject属性系统暴露配置选项，支持属性绑定和通知：

// spice-session.c
enum {
    PROP_HOST,
    PROP_PORT,
    PROP_TLS_PORT,
    PROP_PASSWORD,
    PROP_CA_FILE,
    PROP_VERIFY,
    // ...
};

static void
spice_session_set_property(GObject *object, guint prop_id,
                           const GValue *value, GParamSpec *pspec)
{
    SpiceSession *session = SPICE_SESSION(object);
    SpiceSessionPrivate *s = session->priv;

    switch (prop_id) {
    case PROP_HOST:
        g_free(s->host);
        s->host = g_value_dup_string(value);
        break;
    case PROP_PORT:
        g_free(s->port);
        s->port = g_value_dup_string(value);
        break;
    // ...
    }
}

信号机制

使用GObject信号实现事件通知，应用程序可以连接信号来响应各种事件：

// spice-session.h
struct _SpiceSessionClass {
    GObjectClass parent_class;

    /* signals */
    void (*channel_new)(SpiceSession *session, SpiceChannel *channel);
    void (*channel_destroy)(SpiceSession *session, SpiceChannel *channel);
};

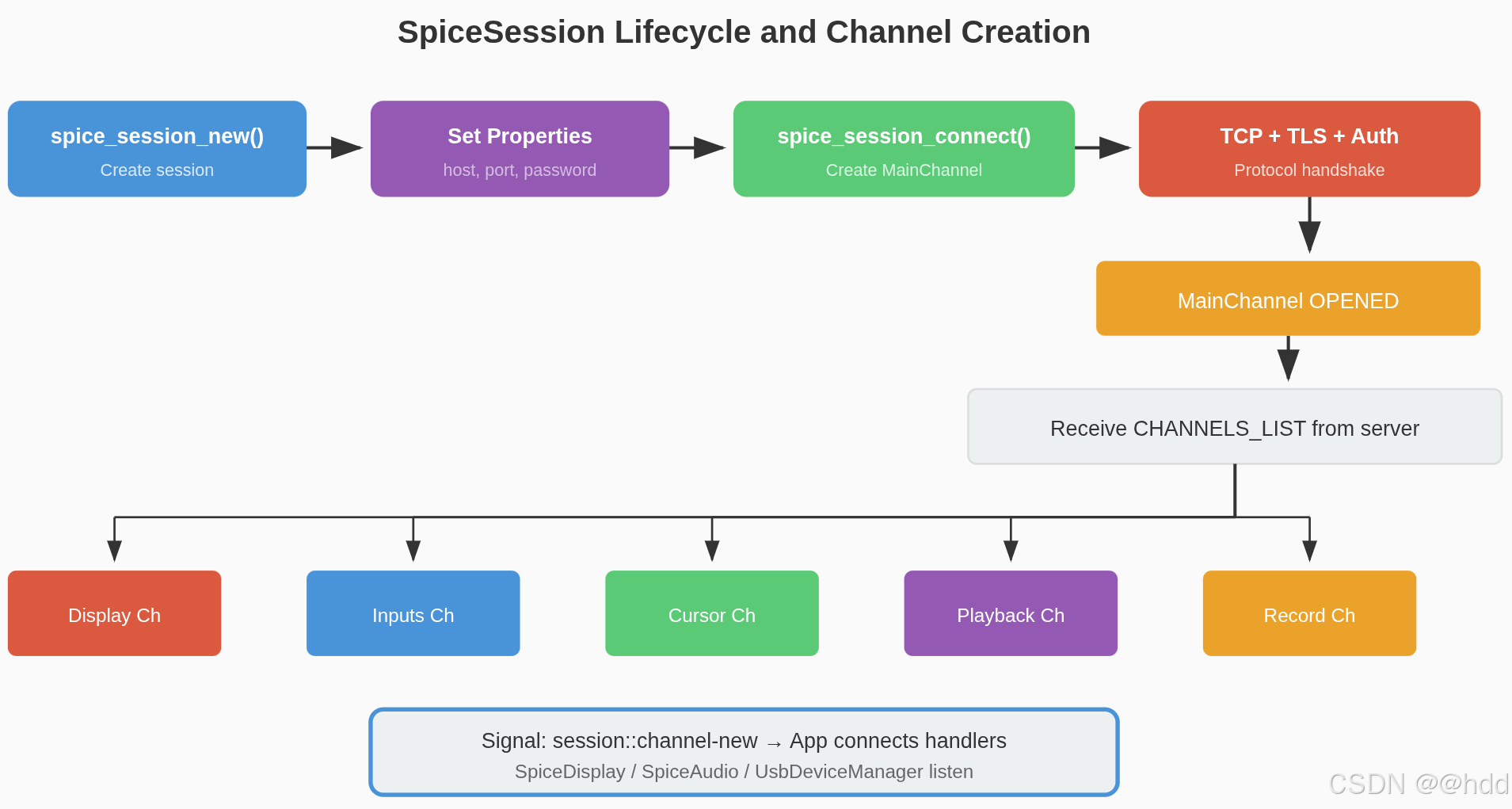

SpiceSession生命周期

SpiceSession的生命周期包括创建、连接、通道创建和断开等阶段：

创建阶段

// spice-session.c
SpiceSession *spice_session_new(void)
{
    return g_object_new(SPICE_TYPE_SESSION, NULL);
}

static void spice_session_init(SpiceSession *session)
{
    SpiceSessionPrivate *s;
    gchar *channels;

    SPICE_DEBUG("New session (compiled from package " PACKAGE_STRING ")");
    s = session->priv = spice_session_get_instance_private(session);

    channels = spice_channel_supported_string();
    SPICE_DEBUG("Supported channels: %s", channels);
    g_free(channels);

    s->images = cache_image_new((GDestroyNotify)pixman_image_unref);
    s->glz_window = glz_decoder_window_new();
    update_proxy(session, NULL);
}

连接阶段

// spice-session.c
gboolean spice_session_connect(SpiceSession *session)
{
    SpiceSessionPrivate *s;

    g_return_val_if_fail(SPICE_IS_SESSION(session), FALSE);

    s = session->priv;
    g_return_val_if_fail(!s->disconnecting, FALSE);

    session_disconnect(session, TRUE);

    s->client_provided_sockets = FALSE;

    // 创建Main Channel
    if (s->cmain == NULL)
        s->cmain = spice_channel_new(session, SPICE_CHANNEL_MAIN, 0);

    glz_decoder_window_clear(s->glz_window);
    return spice_channel_connect(s->cmain);
}

通道创建流程

1. Main Channel连接：首先连接Main Channel，完成协议握手
2. 能力协商：Main Channel协商客户端和服务器支持的能力
3. 通道列表：服务器通过Main Channel发送可用通道列表
4. 通道创建：客户端根据通道列表创建对应的通道对象
5. 通道连接：每个通道独立连接到服务器
6. 信号通知：通过channel-new信号通知应用程序新通道可用

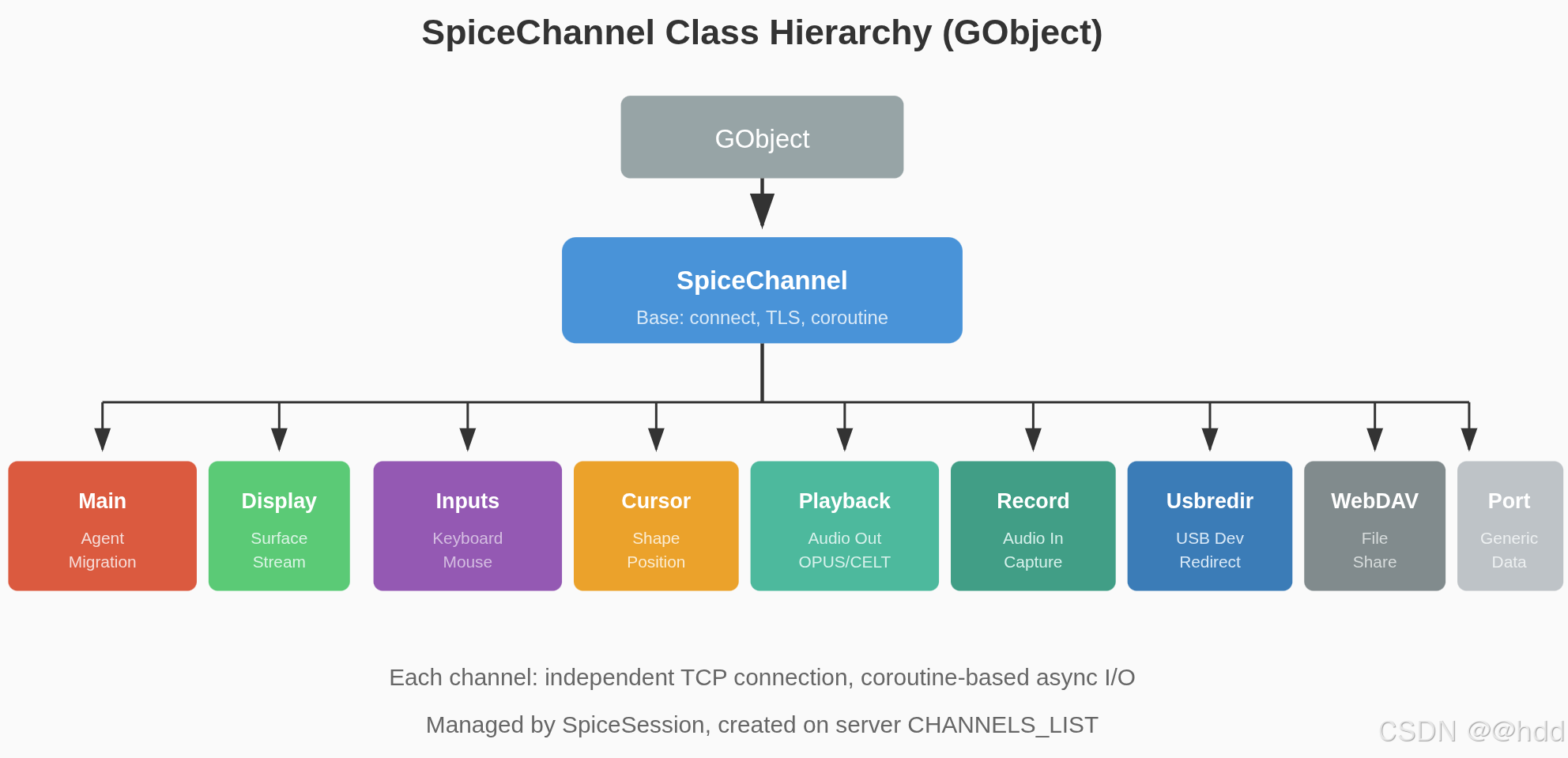

SpiceChannel类继承体系

spice-gtk实现了9种通道类型，每种通道负责特定类型的数据传输：

通道类型说明

通道类型	类型ID	功能说明
Main Channel	1	控制和配置通道，管理其他通道的生命周期
Display Channel	2	显示数据通道，传输屏幕内容
Inputs Channel	3	输入通道，传输键盘鼠标事件
Cursor Channel	4	光标通道，传输光标图像
Playback Channel	5	音频播放通道，接收音频数据
Record Channel	6	音频录制通道，发送音频数据
Smartcard Channel	8	智能卡通道，传输智能卡数据
Usbredir Channel	9	USB重定向通道，传输USB设备数据
Port Channel	10	端口通道，用于自定义数据传输
WebDAV Channel	11	WebDAV通道，用于文件传输

通道创建工厂模式

通道通过工厂函数创建，根据类型ID选择对应的通道类：

// spice-channel.c
SpiceChannel *spice_channel_new(SpiceSession *s, int type, int id)
{
    GType channel_type;

    switch (type) {
    case SPICE_CHANNEL_MAIN:
        channel_type = SPICE_TYPE_MAIN_CHANNEL;
        break;
    case SPICE_CHANNEL_DISPLAY:
        channel_type = SPICE_TYPE_DISPLAY_CHANNEL;
        break;
    case SPICE_CHANNEL_INPUTS:
        channel_type = SPICE_TYPE_INPUTS_CHANNEL;
        break;
    // ...
    default:
        g_warning("Unknown channel type: %d", type);
        return NULL;
    }

    return g_object_new(channel_type,
                       "spice-session", s,
                       "channel-type", type,
                       "channel-id", id,
                       NULL);
}

关键设计特点

协程异步IO

spice-gtk使用协程（Coroutine）实现异步IO，避免了传统回调地狱的问题。协程允许在IO操作时挂起，等待数据就绪后恢复执行，代码看起来像同步代码一样清晰：

// spice-channel.c
static void *spice_channel_coroutine(void *data)
{
    SpiceChannel *channel = data;
    SpiceChannelPrivate *c = channel->priv;

    // 在协程上下文中执行连接流程
    if (channel_connect(channel, c->tls)) {
        // 连接失败
        return NULL;
    }

    // 进入消息处理循环
    while (!c->has_error) {
        spice_channel_iterate_read(channel);
        spice_channel_iterate_write(channel);
    }

    return NULL;
}

GObject信号驱动

使用GObject信号机制实现组件间通信，应用程序通过连接信号来响应各种事件：

// 应用程序代码示例
g_signal_connect(session, "channel-new",
                 G_CALLBACK(on_channel_new), NULL);

static void on_channel_new(SpiceSession *session, SpiceChannel *channel, gpointer user_data)
{
    if (SPICE_IS_DISPLAY_CHANNEL(channel)) {
        // 处理Display Channel
    } else if (SPICE_IS_INPUTS_CHANNEL(channel)) {
        // 处理Inputs Channel
    }
}

多平台支持

spice-gtk支持多种平台，包括：

• Linux：使用GIO和GStreamer
• Windows：使用Win32 API和DirectSound
• macOS：使用Cocoa和CoreAudio

平台特定的代码通过条件编译隔离，核心逻辑保持平台无关。

源码目录结构

spice-gtk的源码组织如下：

目录/文件	说明
spice-session.c/h	SpiceSession实现，会话管理
spice-channel.c/h	SpiceChannel基类实现
spice-channel-priv.h	SpiceChannel私有定义
channel-main.c/h	Main Channel实现
channel-display.c/h	Display Channel实现
channel-inputs.c/h	Inputs Channel实现
channel-cursor.c/h	Cursor Channel实现
channel-playback.c/h	Playback Channel实现
channel-record.c/h	Record Channel实现
channel-smartcard.c/h	Smartcard Channel实现
channel-usbredir.c/h	Usbredir Channel实现
channel-port.c/h	Port Channel实现
channel-webdav.c/h	WebDAV Channel实现
spice-widget.c/h	SpiceDisplay GTK Widget
spice-audio.c/h	音频抽象接口
spice-gstaudio.c/h	GStreamer音频后端
spice-uri.c/h	URI解析
spice-client.h	公共头文件
coroutine*.c	协程实现（多种平台）
decode-*.c	图像解码器
bio-gio.c	GIO BIO适配器
gio-coroutine.c	GIO协程支持

总结

spice-gtk采用了清晰的分层架构和面向对象设计，主要特点包括：

1. 分层架构：应用层 → GTK Widget层 → GLib核心层 → 通道层 → 基础设施层 → 网络层
2. GObject设计：使用GObject的继承、属性和信号机制
3. 协程异步IO：使用协程实现异步IO，代码清晰易读
4. 多通道架构：9种通道类型，每种负责特定类型的数据传输
5. 信号驱动：使用GObject信号实现组件间通信
