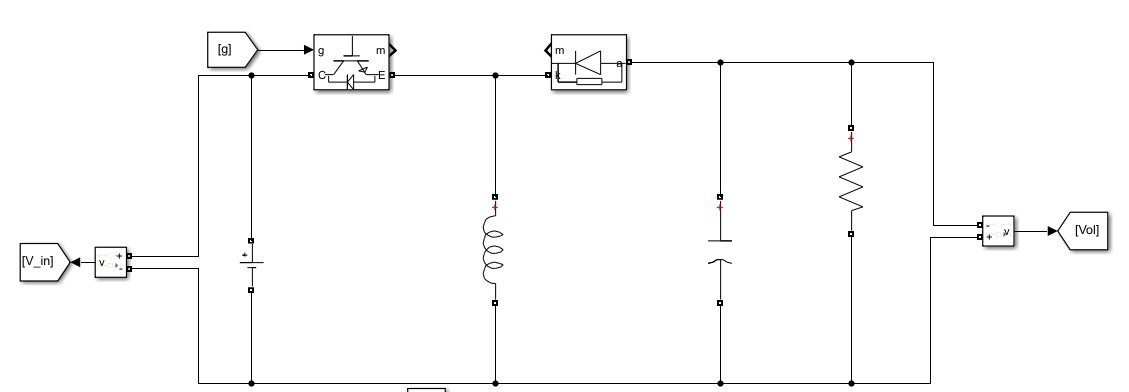

buck-boost变换器的非线性PID控制，主电路也可以换成别的电路。 在经典PID中引入了两个TD非线性跟踪微分器，构成了非线性PID控制器。 当TD的输入为方波时，TD的输出，跟踪方波信号也没有超调，仿真波形如下所示。 输入电压为20V，设置输出参考电压为10V，在非线性PID的控制下，输出很快为10V，且没有超调。 当加减载时，输出电压也一直为10V。 整个仿真全部采用模块搭建，没有用到S-Function。

在电力电子领域，Buck - Boost变换器是一种非常重要的电力变换电路，其能够实现升降压功能，广泛应用于各类电源系统中。而对Buck - Boost变换器的精确控制一直是研究的热点，今天咱们就来聊聊Buck - Boost变换器的非线性PID控制，并且这里的主电路其实还能灵活换成别的电路哦。

非线性PID控制器的构建

经典的PID控制大家都很熟悉了，它通过比例（P）、积分（I）、微分（D）三个环节对系统进行调节，以达到期望的控制效果。不过呢，为了让控制性能更上一层楼，这里在经典PID中引入了两个TD非线性跟踪微分器，从而构成了非线性PID控制器。

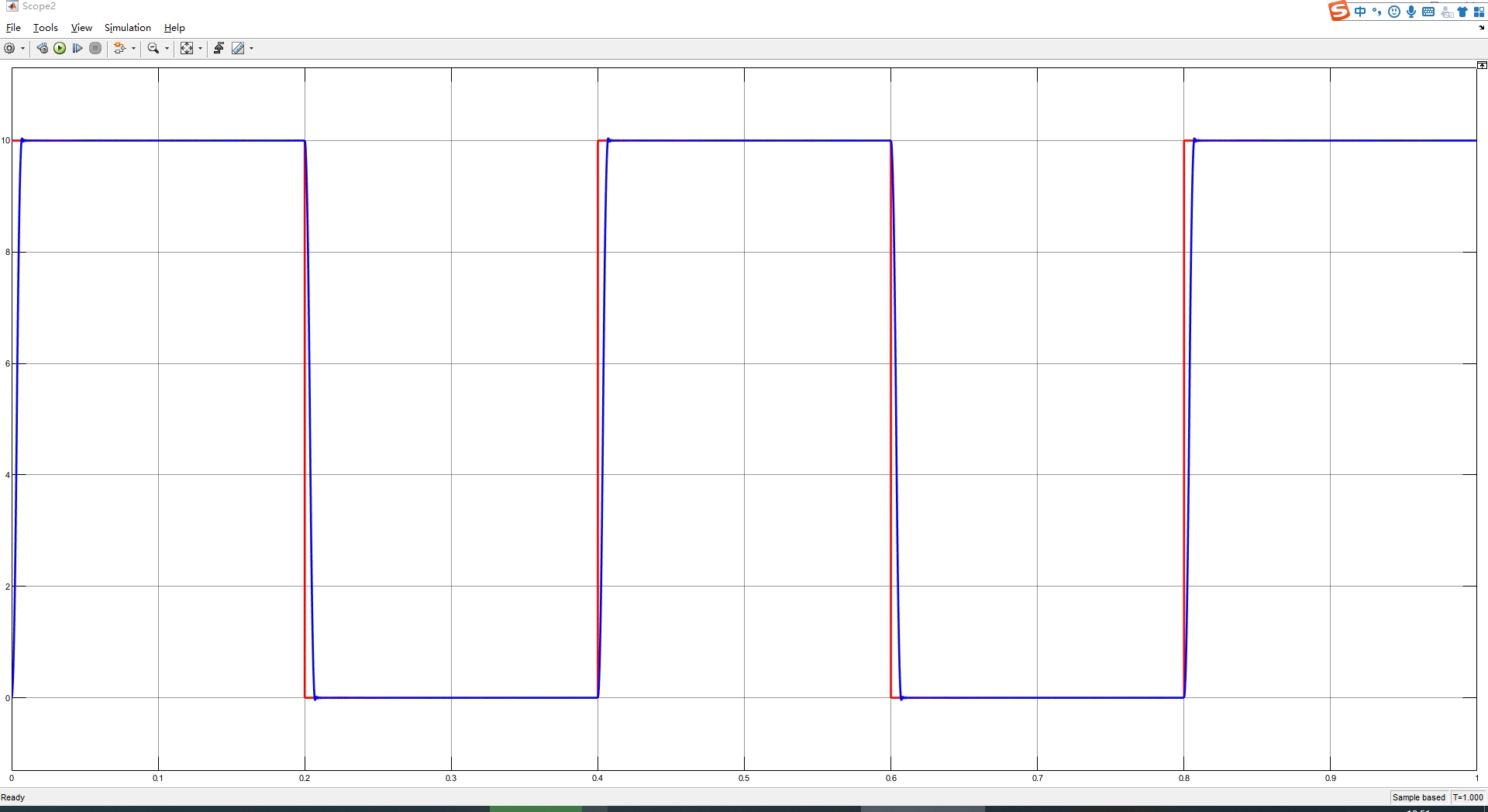

为啥要加这个TD非线性跟踪微分器呢？简单来说，它能让系统在跟踪输入信号的时候表现得更出色。比如说，当TD的输入为方波时，你猜怎么着？它的输出跟踪方波信号居然没有超调！这可太厉害了，一般的系统要做到这点可不容易。下面咱们来看点代码来感受下（这里以Python为例，假设使用模拟电路仿真库进行简单示意，实际仿真会复杂得多）：

import numpy as np
import matplotlib.pyplot as plt


# 模拟TD非线性跟踪微分器
def td_nonlinear_tracker(input_signal, dt):
    # 这里简单设置一些参数，实际需根据具体情况调整
    r = 100
    h = dt
    x1 = 0
    x2 = 0
    output = []
    for u in input_signal:
        d = r * h
        d0 = h * d
        y = x1 - u
        a0 = np.sqrt(d * d + 8 * r * np.abs(y))
        if np.abs(y) <= d0:
            a = x2 + 0.5 * (a0 - d) * np.sign(y)
        else:
            a = x2 + r * np.sign(y)
        x1 = x1 + h * a
        x2 = x2 + h * (-r * np.sign(a))
        output.append(x1)
    return output


# 生成方波输入信号
t = np.linspace(0, 1, 1000)
dt = t[1] - t[0]
square_wave = np.where(np.floor(20 * t) % 2 == 0, 1, -1)

# 运行TD非线性跟踪微分器
td_output = td_nonlinear_tracker(square_wave, dt)

# 绘图
plt.figure(figsize=(10, 6))
plt.plot(t, square_wave, label='输入方波信号')
plt.plot(t, td_output, label='TD输出信号')
plt.xlabel('时间(s)')
plt.ylabel('幅值')
plt.legend()
plt.grid(True)
plt.show()

在这段代码里，tdnonlineartracker函数模拟了TD非线性跟踪微分器的行为。我们先设置了一些参数，然后通过循环对输入的方波信号进行处理，得到对应的输出。从最后绘制的图中，就能直观地看到输出跟踪方波信号且无超调的效果啦。

Buck - Boost变换器控制效果

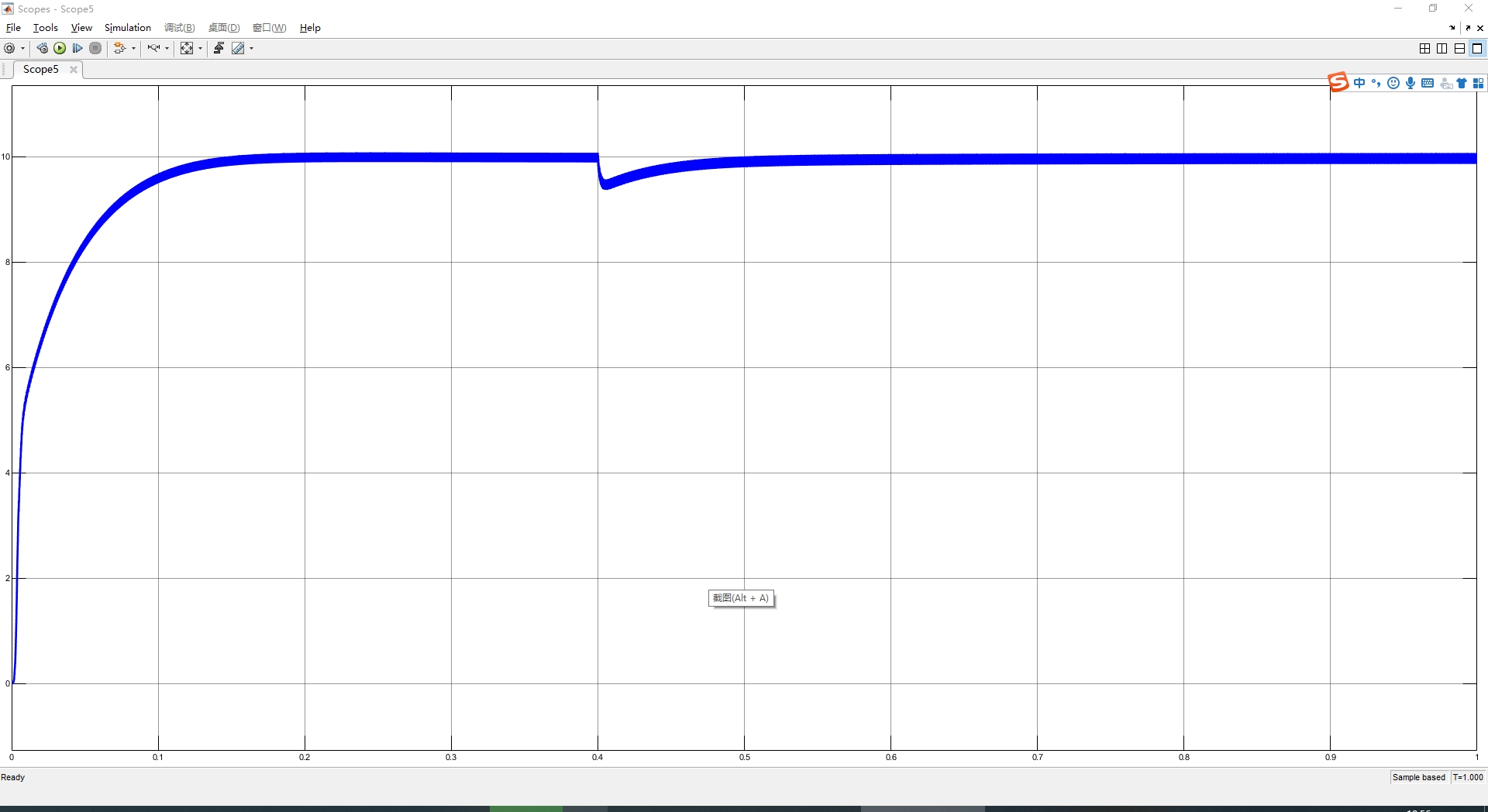

在实际对Buck - Boost变换器的控制中，设置输入电压为20V，输出参考电压为10V 。在非线性PID的控制下，变换器的输出很快就能达到10V，而且关键是没有超调！这意味着系统能快速稳定地达到我们期望的输出值，不会出现那种来回波动的情况，极大地提高了电源的稳定性。

代码模拟（同样是简单示意，实际需结合具体电路模型库）：

# 模拟Buck - Boost变换器在非线性PID控制下的输出
def buck_boost_nonlinear_pid(input_voltage, ref_voltage, dt):
    # 假设一些PID参数和初始值
    kp = 0.5
    ki = 0.1
    kd = 0.05
    integral = 0
    prev_error = 0
    output = []
    for _ in range(len(input_voltage)):
        error = ref_voltage - output[-1] if output else ref_voltage - 0
        p_term = kp * error
        integral += error * dt
        i_term = ki * integral
        d_term = kd * (error - prev_error) / dt
        control_signal = p_term + i_term + d_term
        # 这里简单假设输出与控制信号的关系，实际需根据电路模型
        new_output = input_voltage * control_signal
        output.append(new_output)
        prev_error = error
    return output


input_voltage = np.full(len(t), 20)
output_voltage = buck_boost_nonlinear_pid(input_voltage, 10, dt)

# 绘图展示
plt.figure(figsize=(10, 6))
plt.plot(t, output_voltage, label='Buck - Boost变换器输出电压')
plt.axhline(y = 10, color='r', linestyle='--', label='参考电压')
plt.xlabel('时间(s)')
plt.ylabel('电压(V)')
plt.legend()
plt.grid(True)
plt.show()

这段代码模拟了Buck - Boost变换器在非线性PID控制下的输出过程。通过设置PID参数，不断计算误差并调整控制信号，最终得到输出电压的变化。从图中可以清晰看到输出电压快速稳定在10V。

buck-boost变换器的非线性PID控制，主电路也可以换成别的电路。 在经典PID中引入了两个TD非线性跟踪微分器，构成了非线性PID控制器。 当TD的输入为方波时，TD的输出，跟踪方波信号也没有超调，仿真波形如下所示。 输入电压为20V，设置输出参考电压为10V，在非线性PID的控制下，输出很快为10V，且没有超调。 当加减载时，输出电压也一直为10V。 整个仿真全部采用模块搭建，没有用到S-Function。

而且啊，当遇到加减载这种情况时，输出电压依然能稳稳地保持在10V 。这说明这个非线性PID控制策略对于负载变化有很强的适应性，能有效保证输出电压的稳定性。

值得一提的是，整个仿真全部采用模块搭建，没有用到S - Function。这样做的好处是让仿真过程更加直观、易懂，对于开发者来说，能更清晰地看到各个部分之间的联系和作用，方便调试和优化。

总之，Buck - Boost变换器的非线性PID控制为电力变换系统带来了更优异的性能，无论是在快速响应还是稳定性方面都表现出色，同时主电路的可替换性也增加了其应用的灵活性，为电力电子领域的相关设计提供了很棒的思路。
