光伏-混合储能微电网能量管理系统模型 系统主要由光伏发电模块、mppt控制模块、混合储能系统模块、直流负载模块、soc限值管理控制模块、hess能量管理控制模块。 光伏发电系统采用mppt最大跟踪控制，实现光伏功率的稳定输出；混合储能系统由蓄电池和超级电容组合构成，并采用一阶低通滤波算法实现两种储能介质间的功率分配，其中蓄电池响应目标功率中的低频部分，超级电容响应目标功率中的高频部分，最终实现对目标功率的跟踪响应；SOC限值管理控制，根据储能介质的不同特性，优化混合储能功率分配，进一步优化蓄电池充放电过程，再根据超级电容容量特点，设计其荷电状态区分管理策略，避免过充过放，维持系统稳定运行；最后，综合混合储能和系统功率平衡，针对光伏储能微电网的不同工况进行仿真实验，验证控制策略的有效性。 本模型完整无错，附带对应文献paper，容易理解，可塑性高

在如今追求可持续能源的时代，光伏 - 混合储能微电网能量管理系统模型无疑是一个极具潜力的研究领域。今天咱们就来深入聊聊这个有趣又实用的模型。

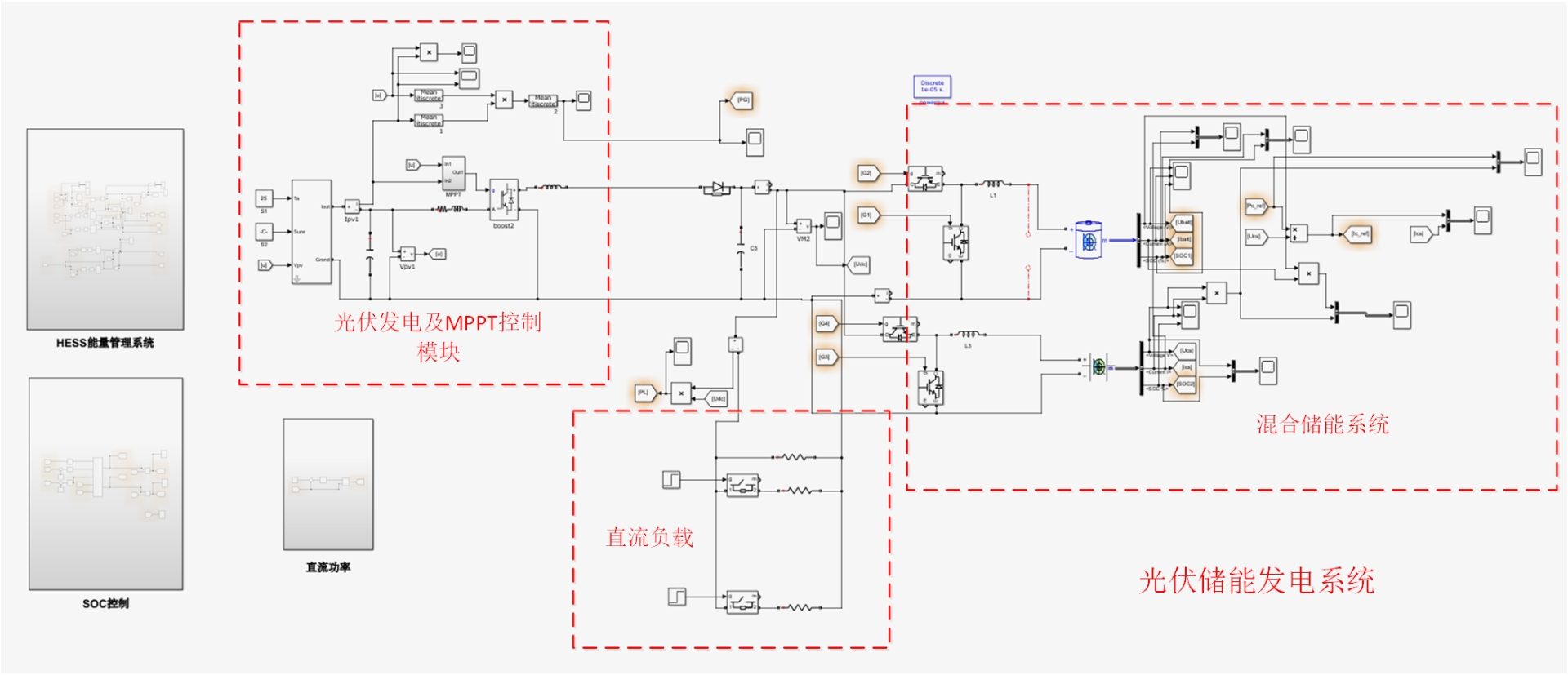

这个系统主要由光伏发电模块、MPPT控制模块、混合储能系统模块、直流负载模块、SOC限值管理控制模块、HESS能量管理控制模块构成。各个模块分工明确，共同协作维持系统稳定运行。

光伏发电模块与MPPT控制

光伏发电系统采用MPPT（最大功率点跟踪）最大跟踪控制，其目的是实现光伏功率的稳定输出。MPPT控制在光伏系统中起着关键作用，简单来说，它就是通过不断调整光伏板的工作点，让光伏板始终在最大功率点附近工作，从而提高光伏发电效率。

以下是一段简单的MPPT算法示例代码（以常用的扰动观察法为例，这里用Python语言示意）：

# 假设光伏板输出电压和电流的初始值
V = 10  # 初始电压
I = 2   # 初始电流
P_old = V * I
dV = 0.1  # 电压扰动步长

while True:
    V = V + dV
    I = get_current(V)  # 假设这个函数能根据电压获取当前电流
    P_new = V * I
    if P_new > P_old:
        if dV > 0:
            dV = dV + 0.01
        else:
            dV = dV - 0.01
    else:
        dV = -dV
    P_old = P_new

在这段代码里，通过不断扰动光伏板的输出电压，并比较功率变化来确定下一步的扰动方向，从而让光伏板尽可能工作在最大功率点处。

混合储能系统模块

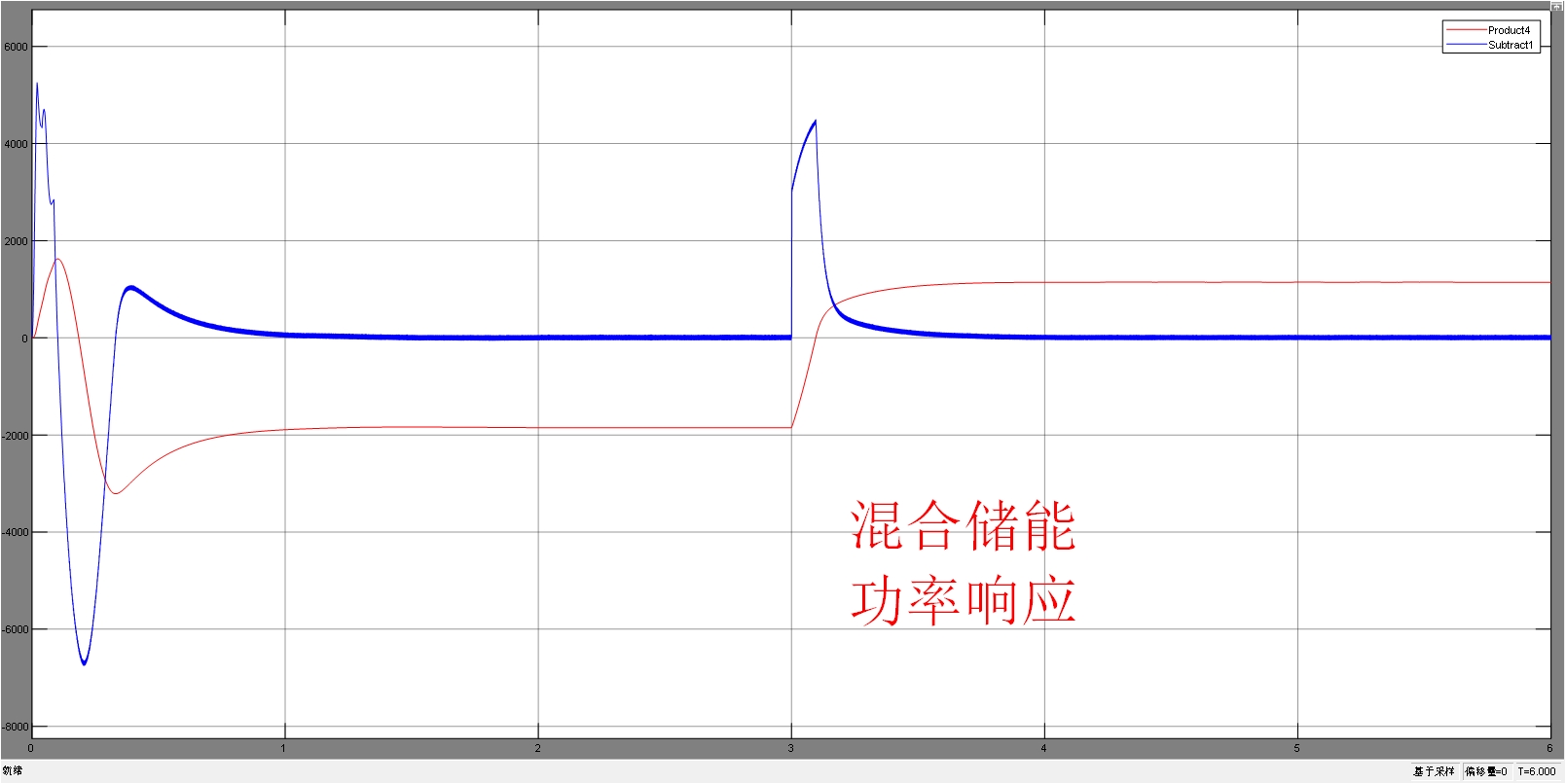

混合储能系统由蓄电池和超级电容组合构成，这二者可谓是“黄金搭档”。系统采用一阶低通滤波算法实现两种储能介质间的功率分配。蓄电池响应目标功率中的低频部分，超级电容响应目标功率中的高频部分，最终实现对目标功率的跟踪响应。

光伏-混合储能微电网能量管理系统模型 系统主要由光伏发电模块、mppt控制模块、混合储能系统模块、直流负载模块、soc限值管理控制模块、hess能量管理控制模块。 光伏发电系统采用mppt最大跟踪控制，实现光伏功率的稳定输出；混合储能系统由蓄电池和超级电容组合构成，并采用一阶低通滤波算法实现两种储能介质间的功率分配，其中蓄电池响应目标功率中的低频部分，超级电容响应目标功率中的高频部分，最终实现对目标功率的跟踪响应；SOC限值管理控制，根据储能介质的不同特性，优化混合储能功率分配，进一步优化蓄电池充放电过程，再根据超级电容容量特点，设计其荷电状态区分管理策略，避免过充过放，维持系统稳定运行；最后，综合混合储能和系统功率平衡，针对光伏储能微电网的不同工况进行仿真实验，验证控制策略的有效性。 本模型完整无错，附带对应文献paper，容易理解，可塑性高

咱们来看一段简单的功率分配示意代码（同样用Python）：

import numpy as np

# 假设目标功率序列
target_power = np.random.randn(100)
fc = 0.1  # 截止频率
dt = 0.1  # 采样时间
tau = 1 / (2 * np.pi * fc)
alpha = dt / (tau + dt)

battery_power = []
supercap_power = []
battery_power.append(target_power[0])
supercap_power.append(0)

for i in range(1, len(target_power)):
    battery_power.append(alpha * target_power[i] + (1 - alpha) * battery_power[i - 1])
    supercap_power.append(target_power[i] - battery_power[i])

在这段代码中，通过一阶低通滤波算法，根据设定的截止频率和采样时间，计算出蓄电池和超级电容各自需要承担的功率，从而实现合理的功率分配。

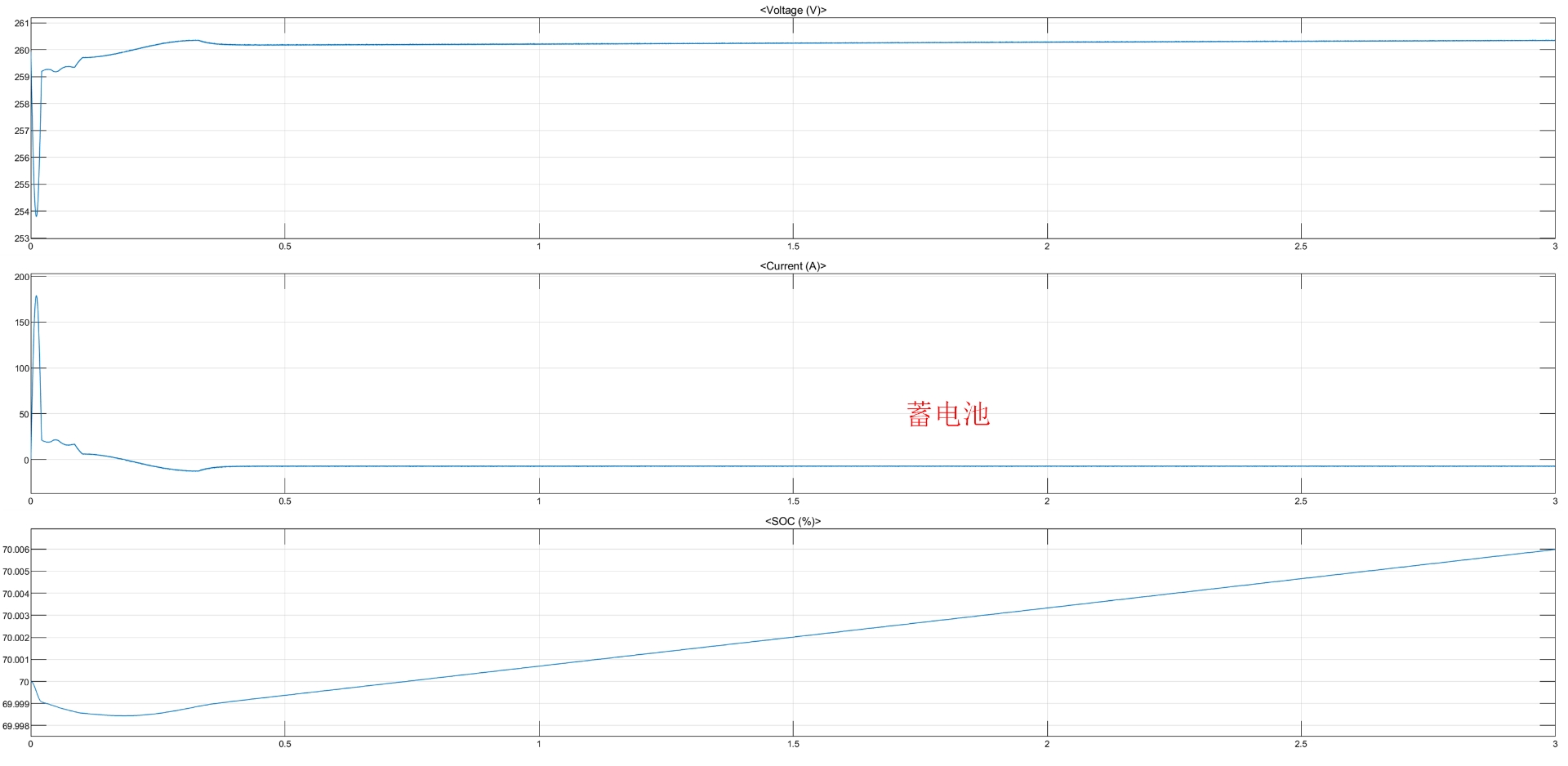

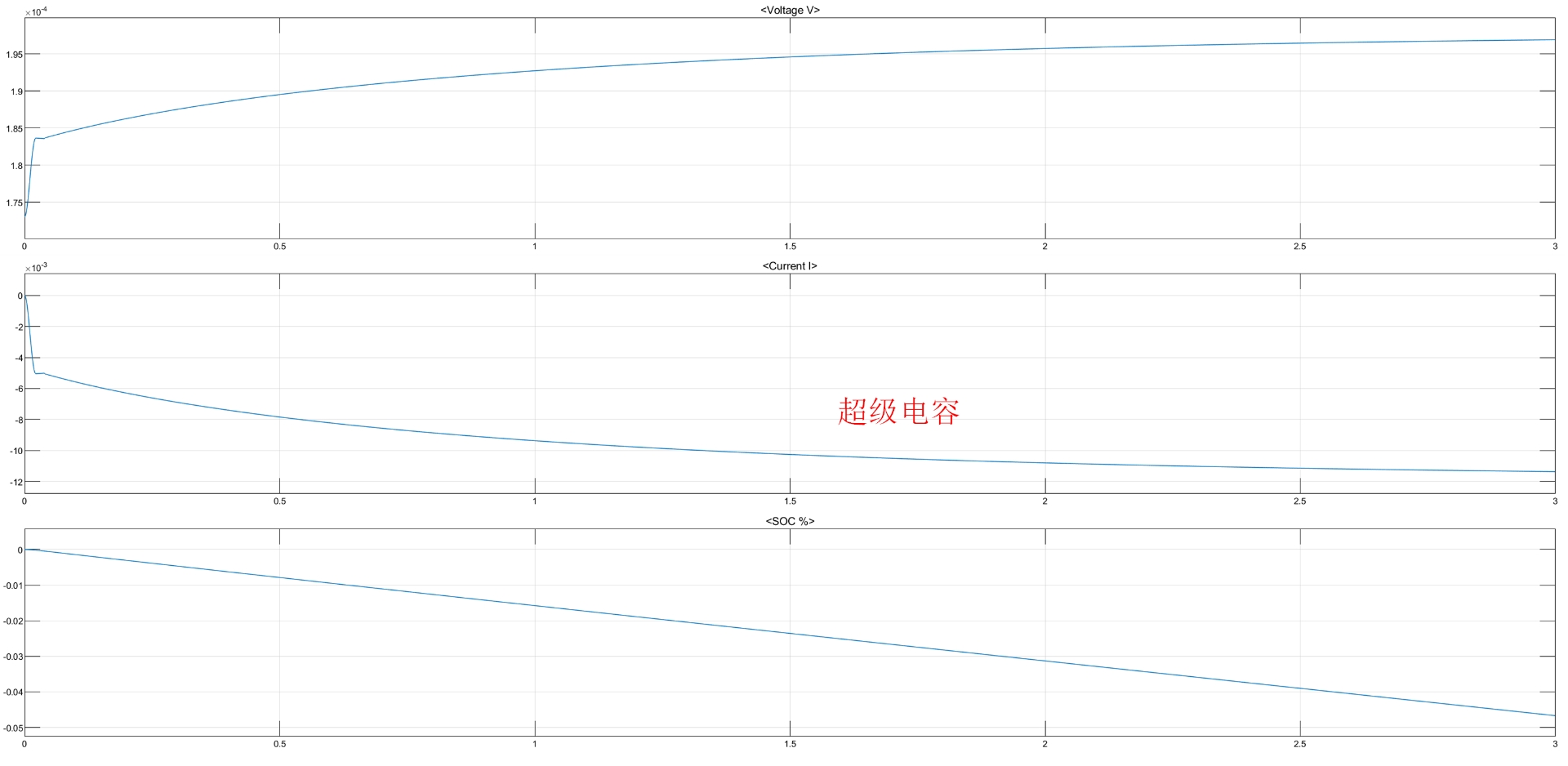

SOC限值管理控制模块

SOC限值管理控制可不能小瞧，它根据储能介质的不同特性，优化混合储能功率分配。不仅进一步优化蓄电池充放电过程，还根据超级电容容量特点，设计其荷电状态区分管理策略，避免过充过放，维持系统稳定运行。

例如，在实际代码实现中，对于蓄电池的SOC（荷电状态）管理：

SOC_battery = 0.5  # 初始SOC
charge_rate = 0.1
discharge_rate = 0.05

if SOC_battery < 0.2:
    # 加大充电功率，优先给蓄电池充电
    charge_power = charge_rate * max_charge_power
elif SOC_battery > 0.8:
    # 减小充电功率或者适当放电
    if load_power < battery_power:
        discharge_power = discharge_rate * max_discharge_power
else:
    # 正常充放电管理
    pass

通过这样的代码逻辑，根据蓄电池的SOC状态来动态调整其充放电策略，确保蓄电池处于健康稳定的工作状态。

仿真实验验证有效性

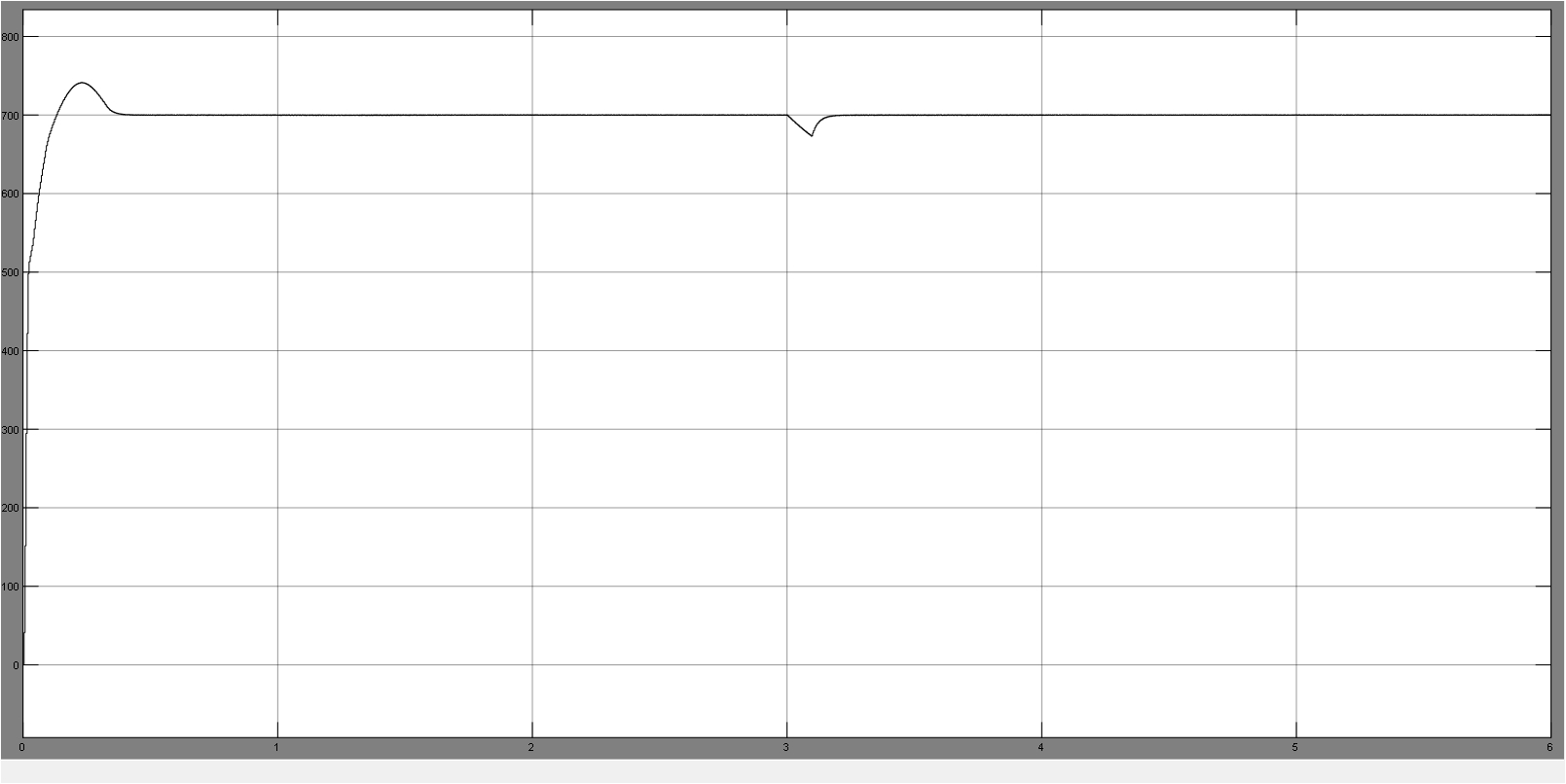

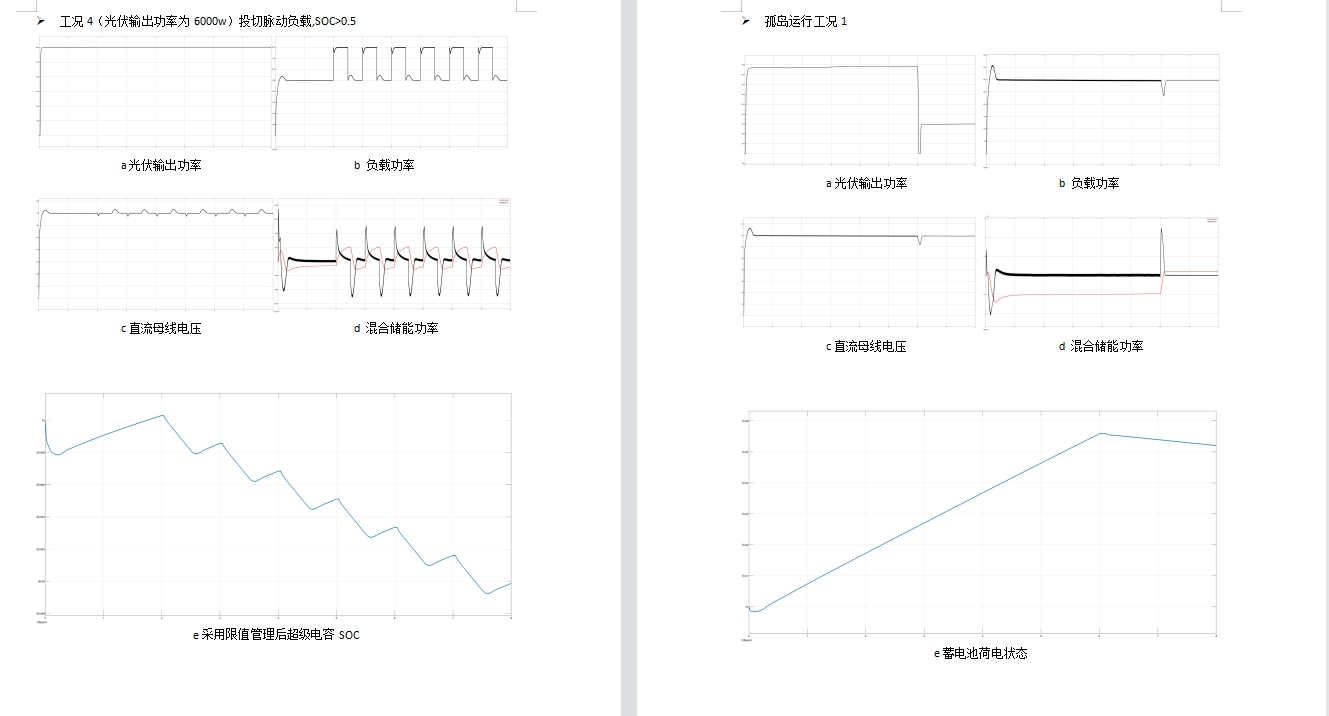

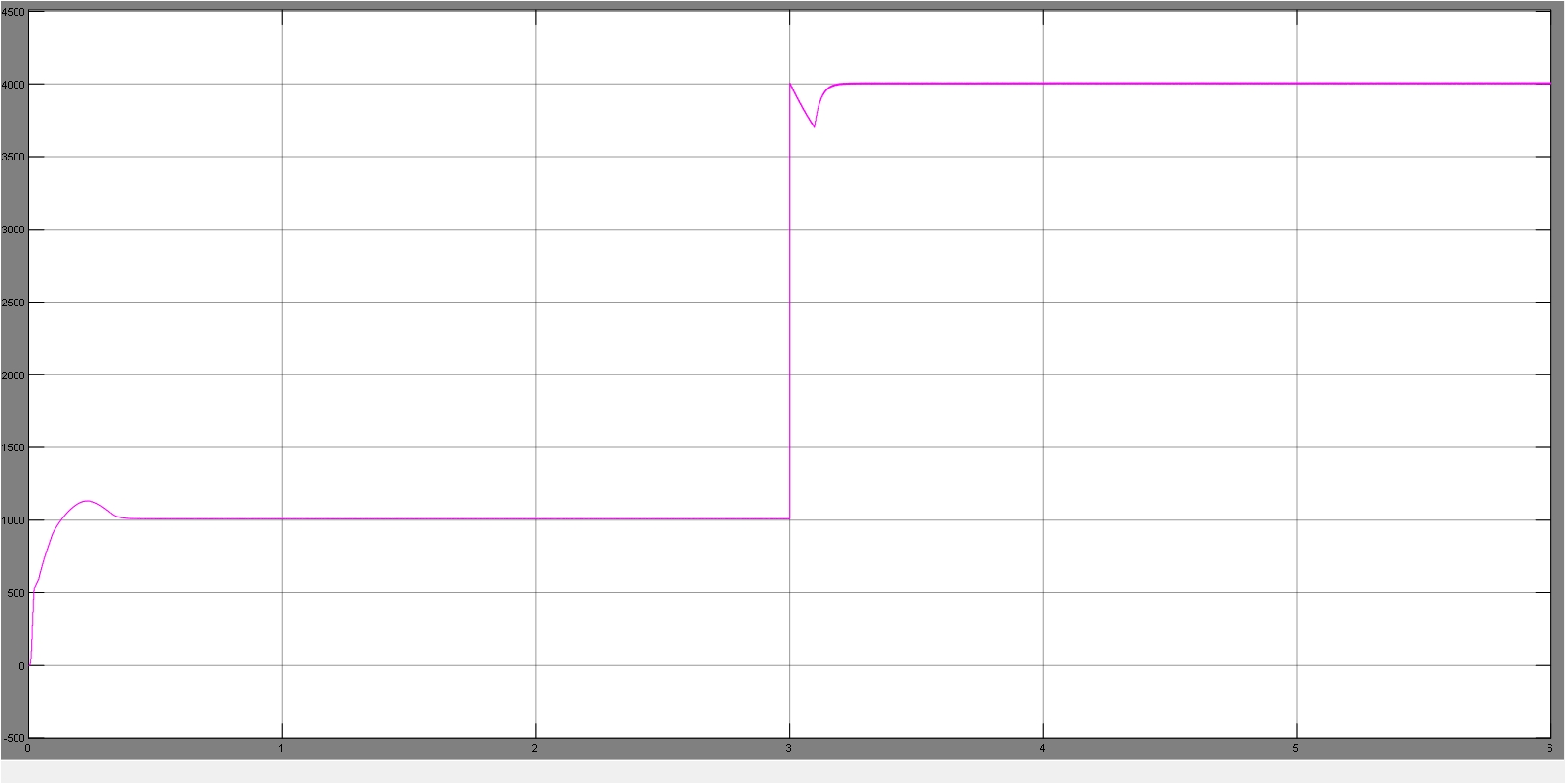

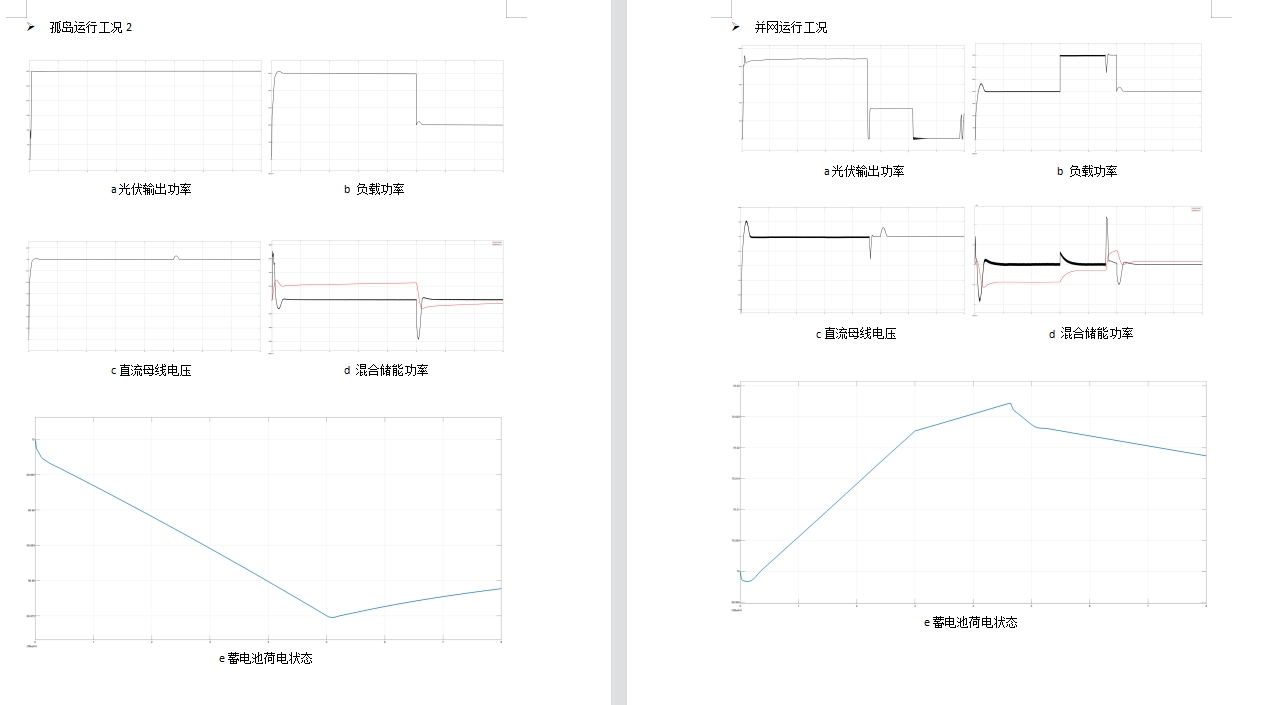

最后，综合混合储能和系统功率平衡，针对光伏储能微电网的不同工况进行仿真实验，验证控制策略的有效性。通过搭建仿真模型，模拟各种实际场景，如光照强度变化、负载波动等情况，观察系统在不同条件下的运行表现。

比如利用MATLAB/Simulink搭建仿真模型，在模型中设置不同的参数和工况，运行仿真后，观察各个模块的输出数据，分析系统是否能稳定运行、功率分配是否合理等。

本模型完整无错，附带对应文献paper，容易理解，可塑性高。无论是研究人员进一步深入探索，还是工程师将其应用到实际项目中，都能提供很大的便利和参考价值。希望通过今天的分享，大家对光伏 - 混合储能微电网能量管理系统模型有了更清晰的认识，未来咱们一起期待它在可持续能源领域发挥更大的作用！
