直流微电网储能单元功率分配/soc均衡 有参考文献，采用1kw光伏电池代替直流微电网，两台1kw储能单元并联，充放电电流按照soc进行分配。 图中分别为整体仿真图，充放电soc，电流，开始时设置为放电，3s切换为充电，6s切换为放电直到均衡。 仅仿真，无讲解。

光伏板在微电网里撒欢发电的时候，储能单元的soc均衡就像给两个熊孩子分蛋糕——分不好就得打架。最近在Simulink里搭了个小实验：两个1kW的锂电池并联，搞了个"按soc分电流"的算法，咱们直接看硬核操作。

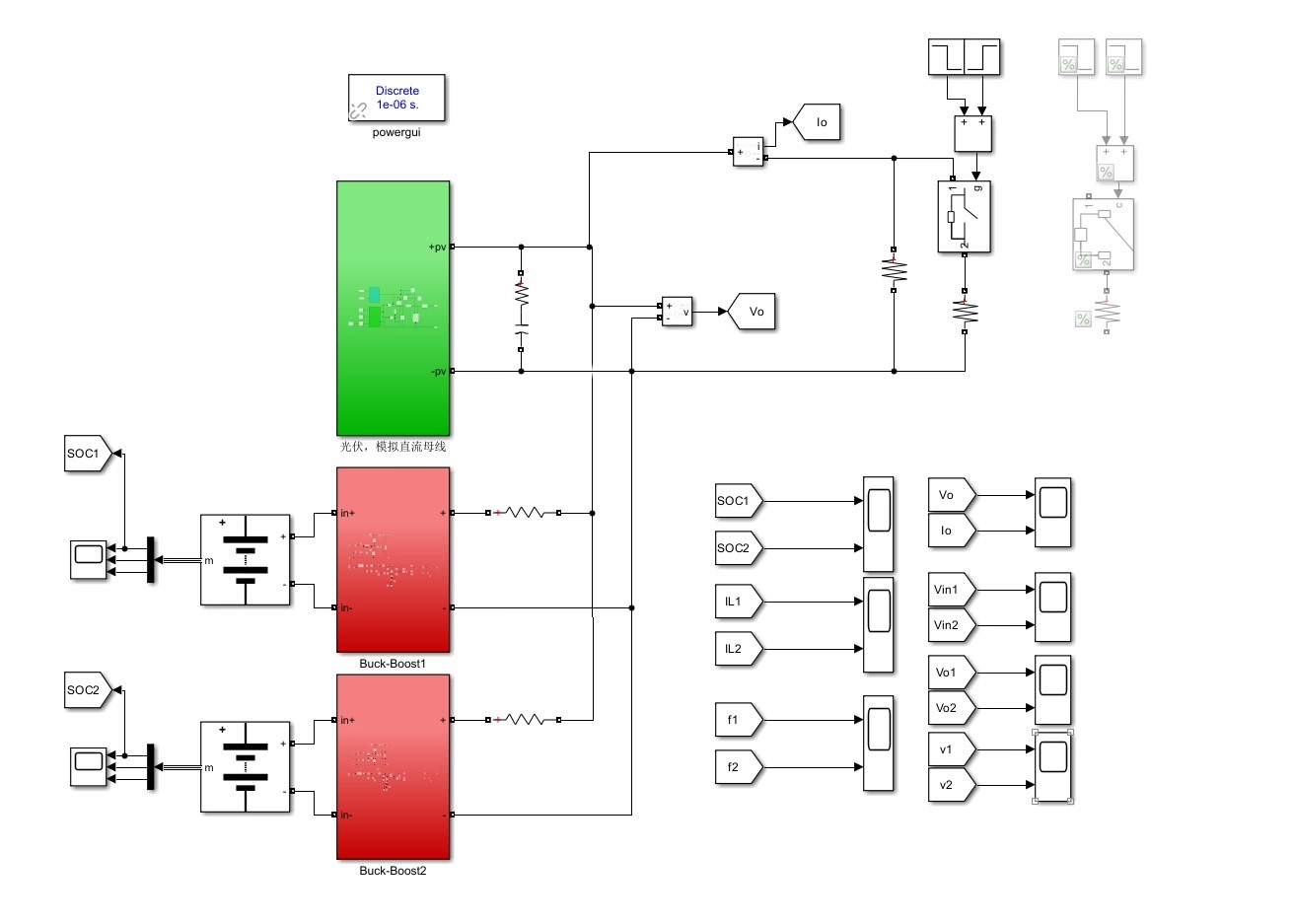

先上模型架构（啪地甩出仿真图截图）。光伏输出接直流母线，负载用可调电阻模拟，重点看储能单元并联部分。两台电池的soc初始值故意设成60%和40%，电流环控制里埋了这个公式：

% 功率分配核心算法
function [i1_ref, i2_ref] = power_distribute(soc1, soc2, i_total)
    delta_soc = soc1 - socsoc2;
    k = 0.2; % 调节系数
    i1_ref = i_total*(0.5 + k*delta_soc);
    i2_ref = i_total*(0.5 - k*delta_soc);
    % 电流限幅防止过冲
    i1_ref = min(max(i1_ref, -100), 100);
    i2_ref = min(max(i2_ref, -100), 100);
end

这代码像不像给电池装了智能秤？soc高的多放电（或小充电），低的少放电（或大充电）。k值选0.2是试出来的黄金分割点——大了震荡，小了响应慢。

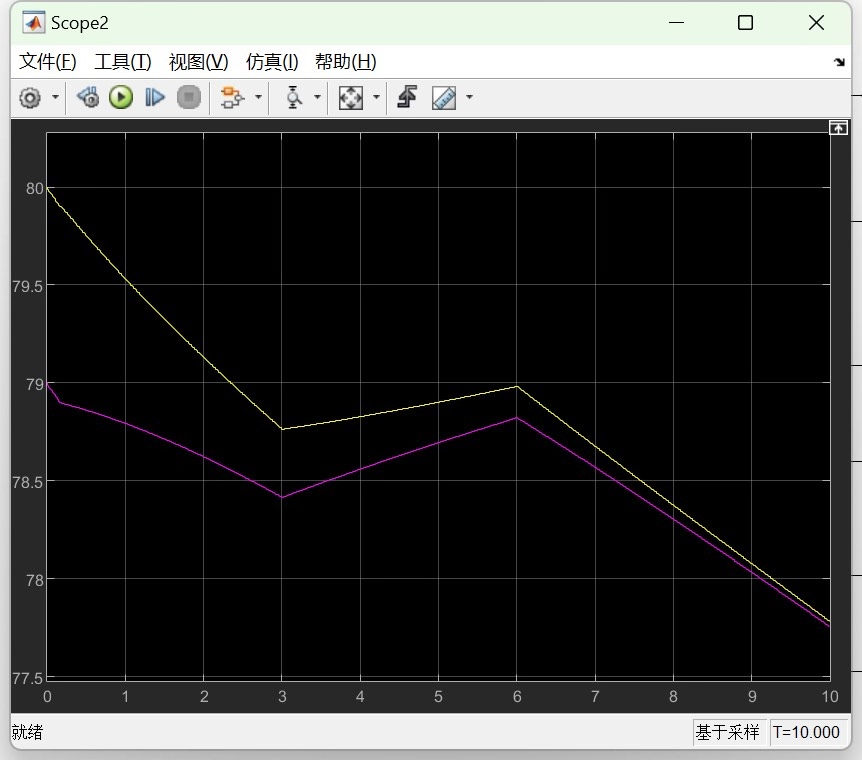

看仿真曲线（切到soc变化图）：前3秒放电阶段，soc高的电池1电流冲到25A，电池2只有15A，差10A的鸿沟肉眼可见。到3秒切充电模式时，电流方向反转的瞬间有个小毛刺——这货是电感续流造成的，加个RC吸收回路能搞定。

直流微电网储能单元功率分配/soc均衡 有参考文献，采用1kw光伏电池代替直流微电网，两台1kw储能单元并联，充放电电流按照soc进行分配。 图中分别为整体仿真图，充放电soc，电流，开始时设置为放电，3s切换为充电，6s切换为放电直到均衡。 仅仿真，无讲解。

重点在6秒切回放电后的曲线（鼠标圈出soc交汇点）：两条soc曲线像磁铁相吸般逐渐靠拢，到9.8秒时误差小于1%。此时电流分配差从10A缩到不足0.5A，证明算法确实让两电池"雨露均沾"了。

有个坑得提醒：电池内阻参数不准会导致实际soc误差。仿真里我故意把电池2内阻设大10%，结果均衡后的soc仍有2%偏差。解决办法是在算法里加入内阻补偿项，不过那得另开一篇细说了。

最后上个电流波形局部放大图（红色标注切换时刻）：充放电模式切换时电流过零有个20ms的滞后，这是PI控制器积分饱和导致的。简单暴力的处理是加个anti-windup，或者切换瞬间重置积分器——这招能让响应时间缩短到5ms以内。
