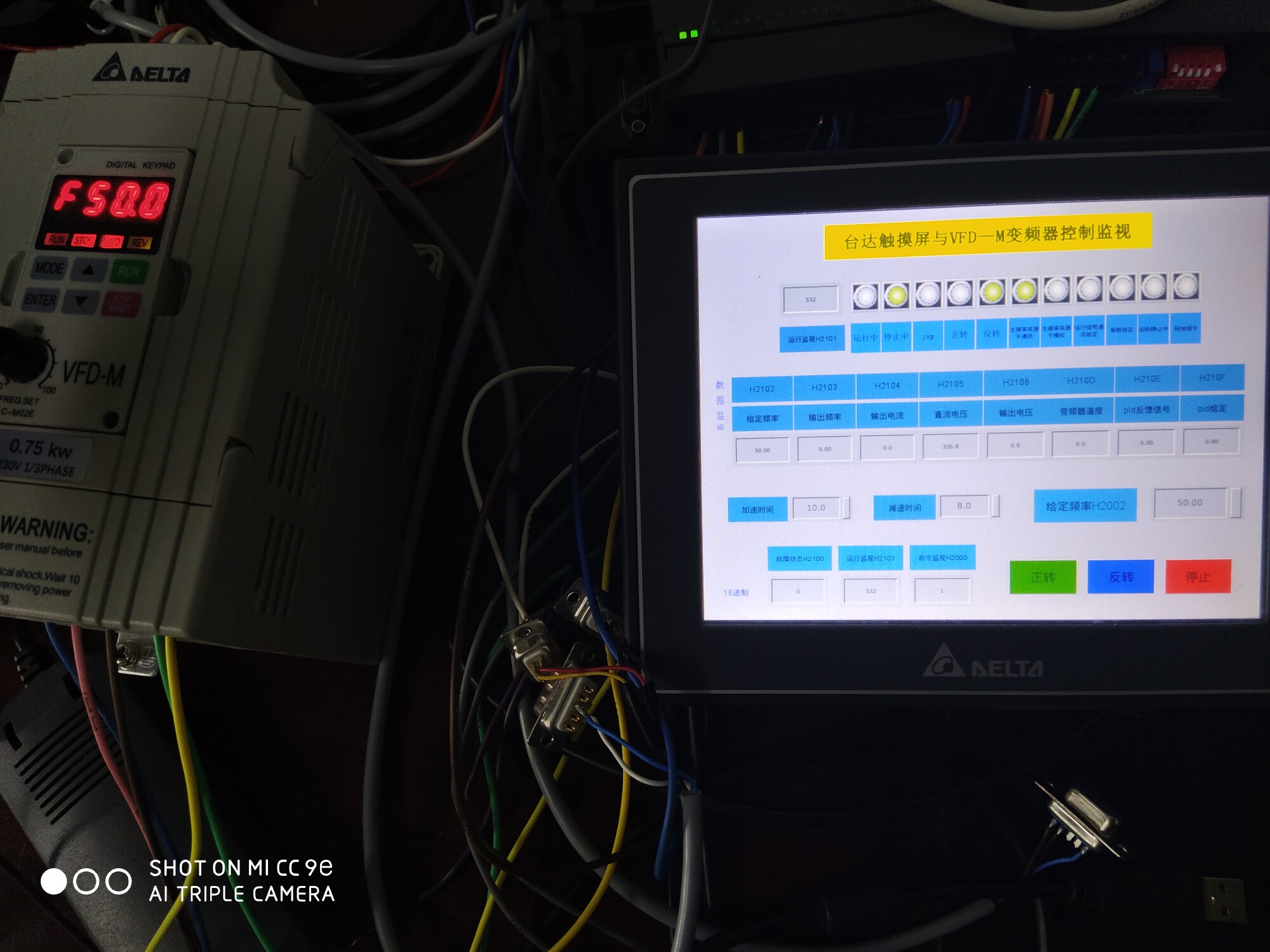

台达触摸屏MODBUS直接与台达变频器通讯程序 Modbus rtu台达摸屏直接与台达变频器通讯, 实现启动, 原作 是程序 是程序 是程序,不是实物,虚拟产品,售出不退,拍前请看清楚 停止, 正反转, 频率设定, 实时输出功能监控, 这是触摸屏程序,不要经过PLC与变频器通信,介面漂亮,可用于学习,也可直接用于生产.当然其它变频器或其它屏也可以套用,也可以用于仪表通信,比如温控表等,是屏程序,不是实物

在工业自动化领域，设备之间的高效通讯至关重要。今天就来聊聊台达触摸屏通过MODBUS协议直接与台达变频器通讯的程序开发，这一过程不仅有趣，而且具有极高的实用价值。

一、实现功能概述

这个程序旨在实现一系列对变频器的操作，包括启动、停止、正反转控制、频率设定以及实时输出功能监控。关键在于，它是直接在触摸屏程序层面实现与变频器通讯，无需经过PLC，大大简化了系统架构。而且，该程序的界面设计美观，既适合学习研究，也能直接应用于实际生产。更棒的是，这套程序并非局限于台达自家设备，其他品牌的变频器、触摸屏甚至仪表（如温控表）都可以借鉴套用。

二、MODBUS RTU通讯基础

MODBUS RTU是一种串行通讯协议，在工业控制中广泛应用。它以主从方式工作，主设备（这里就是台达触摸屏）向从设备（台达变频器）发送指令，从设备响应。通讯数据以二进制形式打包传输，通过CRC校验确保数据准确性。

三、代码实现与分析

下面以一段简单的触摸屏脚本代码示例，来看看如何实现与变频器的通讯及相关功能控制。

# 假设使用某种触摸屏支持的脚本语言
# 连接变频器
def connect_to_inverter():
    # 这里需要配置通讯端口、波特率、数据位等参数
    port = "COM1"
    baudrate = 9600
    data_bits = 8
    parity = "N"
    stop_bits = 1
    try:
        connection = modbus_rtu_connect(port, baudrate, data_bits, parity, stop_bits)
        return connection
    except Exception as e:
        print(f"连接变频器失败: {e}")
        return None

在这段代码中，connecttoinverter函数负责建立与变频器的MODBUS RTU连接。我们需要根据实际情况配置通讯端口（COM1 这里只是示例，实际可能不同）、波特率、数据位、奇偶校验和停止位。如果连接过程中出现异常，会捕获并打印错误信息。

# 启动变频器
def start_inverter(connection):
    if connection:
        function_code = 0x06
        register_address = 0x0000
        value = 0x0001
        try:
            modbus_write_register(connection, function_code, register_address, value)
            print("变频器已启动")
        except Exception as e:
            print(f"启动变频器失败: {e}")

startinverter函数用于启动变频器。这里使用功能码 0x06 表示写单个寄存器操作，registeraddress 为变频器控制相关的寄存器地址（具体地址依据变频器手册），value = 0x0001 代表启动命令。同样，如果操作过程出错，会捕获异常并打印错误信息。

# 停止变频器
def stop_inverter(connection):
    if connection:
        function_code = 0x06
        register_address = 0x0000
        value = 0x0000
        try:
            modbus_write_register(connection, function_code, register_address, value)
            print("变频器已停止")
        except Exception as e:
            print(f"停止变频器失败: {e}")

stop_inverter函数与启动类似，只是将寄存器值设为 0x0000 来表示停止变频器。

# 设置变频器频率
def set_frequency(connection, frequency):
    if connection:
        function_code = 0x06
        register_address = 0x0001
        # 将频率值转换为变频器可接受的寄存器值
        register_value = int(frequency * 10)
        try:
            modbus_write_register(connection, function_code, register_address, register_value)
            print(f"变频器频率已设置为 {frequency}Hz")
        except Exception as e:
            print(f"设置变频器频率失败: {e}")

set_frequency函数用于设置变频器的运行频率。这里将输入的频率值乘以10转换为变频器寄存器可接受的值（具体转换依据变频器规格），然后通过写寄存器操作完成频率设定。

四、应用拓展

正如前文所说，这套程序可扩展性强。对于其他品牌的变频器，只需根据其MODBUS寄存器地址和功能码定义，适当调整代码中的寄存器地址和值即可。对于触摸屏，只要支持MODBUS通讯协议，也能借鉴类似思路进行开发。在与仪表通讯时，比如温控表，同样基于MODBUS协议，按照仪表的通讯规范来编写相应的读写操作代码，就能实现数据交互。

台达触摸屏MODBUS直接与台达变频器通讯程序 Modbus rtu台达摸屏直接与台达变频器通讯, 实现启动, 原作 是程序 是程序 是程序,不是实物,虚拟产品,售出不退,拍前请看清楚 停止, 正反转, 频率设定, 实时输出功能监控, 这是触摸屏程序,不要经过PLC与变频器通信,介面漂亮,可用于学习,也可直接用于生产.当然其它变频器或其它屏也可以套用,也可以用于仪表通信,比如温控表等,是屏程序,不是实物

通过这样的台达触摸屏与变频器直接通讯程序，我们为工业自动化控制带来了更多的灵活性和高效性，无论是学习探索还是实际生产应用，都有着广阔的前景。希望大家能从这个分享中获取灵感，在自动化控制领域创造更多可能。
