No.975 三菱PLC和MCGS组态污水处理PH调节电气控制系统 带解释的梯形图接线图原理图图纸，io分配，组态画面

一、项目背景

某日化厂污水处理站PH值波动大，手动加药反应慢得像树獭。老铁们都知道，PH调节这活讲究快准狠——碱性废水来了要火速注入硫酸，酸性废水就得碳酸钠伺候。这次用FX5U-32MT+MCGS TPC7062Ti搞了个自动调节系统，实测PH值稳定在6.5-7.5区间，比老师傅的手动操作还6。

二、硬件配置黑科技

1. IO分配骚操作：

X0：急停按钮（常闭）

Y0：硫酸电磁阀

Y1：碳酸钠电磁阀

AI0：PH传感器（4-20mA）

AO0：加药泵频率（0-50Hz）

【重点】模拟量模块选型必须用FX5U-4AD/2DA，普通模块采样速度跟不上PH值的突变。现场实测，当废水流量达到20m³/h时，普通模块会有3秒延迟，这足够让PH值失控。

三、梯形图核心逻辑

// PID调节子程序

LD M8000 // 常ON触点

PID S1 D0 D10 K0.5 K0.2 K0.1 D20

MOV D20 D30 // 输出值转存

这段代码藏着三个玄机：

1. K0.5是比例系数，相当于调节灵敏度。化工废水建议0.3-0.6，太高会抽风式加药
2. K0.2积分时间，专治PH值缓慢波动，取值要和废水池容积挂钩
3. D20存放的是-1000~+1000的调节量，负数开酸阀，正数开碱阀

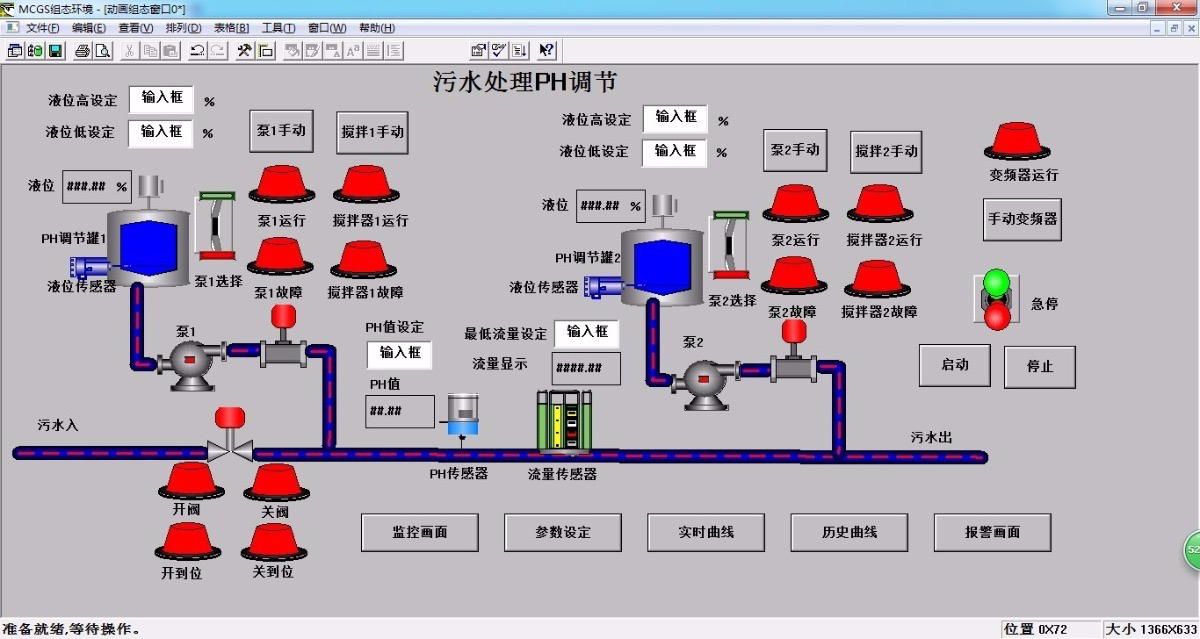

四、组态画面骚操作

MCGS里搞了个动态PH曲线，关键脚本：

IF 加药泵频率>40 THEN

FillColor = RGB(255,0,0)

No.975 三菱PLC和MCGS组态污水处理PH调节电气控制系统 带解释的梯形图接线图原理图图纸，io分配，组态画面

ELSE

FillColor = RGB(0,255,0)

ENDIF

这个颜色预警比报警器更直观——操作工在十米外就能通过颜色判断系统负荷。再配上流量柱状图与阀门状态闪烁功能，完美复刻现场工况。

五、调试翻车现场

首次试车时酸阀和碱阀居然同时开启！紧急修改梯形图：

// 阀门互锁

LD Y0

ANI Y1

OUT Y0

LD Y1

ANI Y0

OUT Y1

这波操作相当于给阀门加了物理隔离，比软件互锁更靠谱。后来发现是电磁阀选型错误，AC220V的阀线圈在潮湿环境下绝缘下降导致误动作，换成DC24V防水型后问题消失。

六、系统彩蛋

在触摸屏藏了个神秘按钮——长按PH显示区域5秒，可激活专家模式。能修改PID参数不说，还能查看最近24小时加药消耗量统计，厂长老王直呼内行。

结语：

这个项目教会我们：搞自动化不能光会敲代码，得懂工艺、明原理、知设备。下次准备给系统加个AI预测功能，用LSTM算法预判PH变化趋势，到时候再给老铁们分享实战经验。
