SIC MOSFET器件可靠性——标准验证与实效机制电子资料

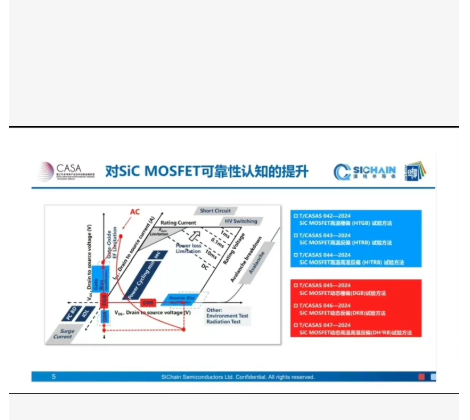

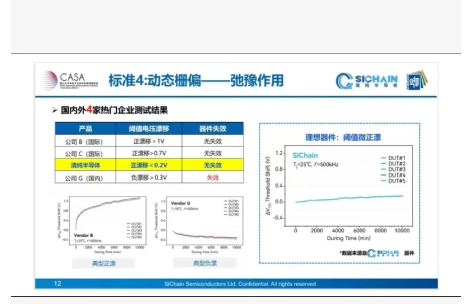

内容：包括产业化下SIC MOSFET器件可靠性现状，行业对SIC MOSFET可靠性认知的提升，标准验证与实效机制等相关内容，内容丰富，

《SIC MOSFET器件可靠性——标准验证与实效机制》是一份专业的电子文档/报告（通常是PDF或PPT格式），其中包含的是理论分析、行业标准（如AEC-Q101）、失效机理图表和实验数据，而不是计算机程序代码。

拟合失效模型（如威布尔分布 Weibull Analysis，常用于半导体寿命分析）。
计算加速因子（基于阿伦尼乌斯模型 Arrhenius Model，用于高温老化测试）。
可视化失效数据（绘制浴盆曲线或累积失效概率图）。

以下是针对 SiC MOSFET 可靠性分析的专用代码示例：

🛠️ SiC MOSFET 可靠性分析与建模代码 (Python)

此代码使用了 numpy, scipy, 和 matplotlib 库，用于模拟和分析 SiC 器件在高温高压下的失效数据。

前置准备
pip install numpy scipy matplotlib pandas

代码内容 (sic_reliability_analysis.py)

import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
from scipy.optimize import curve_fit

==========================================
定义物理模型：阿伦尼乌斯加速模型 (Arrhenius Model)
用于计算不同温度下的加速因子 (Acceleration Factor)

def arrhenius_acceleration_factor(T_use, T_stress, Ea=0.7):
“”"
计算加速因子 AF
:param T_use: 使用温度 (开尔文 K)
:param T_stress: 应力测试温度 (开尔文 K)
:param Ea: 激活能 (eV), SiC MOSFET 典型值通常在 0.7 - 1.2 eV 之间
:return: 加速因子
“”"
k = 8.617e-5 # 玻尔兹曼常数 (eV/K)
AF = np.exp((Ea / k) * ((1 / T_use) - (1 / T_stress)))
return AF

==========================================
定义统计模型：威布尔分布 (Weibull Distribution)
用于分析器件的寿命分布和失效概率

def weibull_cdf(t, beta, eta):
“”“威布尔累积分布函数”“”
return 1 - np.exp(-(t / eta) ** beta)

==========================================
模拟 SiC MOSFET 高加速寿命测试 (HALT) 数据

假设我们在 473K (200°C) 下进行了测试，获得了以下失效时间 (小时)
实际使用时，请替换为您从实验报告或文档中提取的真实数据
np.random.seed(42)
stress_temp_K = 473 # 200摄氏度
use_temp_K = 398 # 125摄氏度 (典型车规级工作温度)
Ea_SiC = 0.85 # 假设的SiC激活能

模拟生成一些失效时间数据 (形状参数beta=2.0, 尺度参数eta=1000小时 @应力温度)
true_beta = 2.0
true_eta_stress = 1000
failure_times_stress = np.random.weibull(true_beta, 50) * true_eta_stress

==========================================
数据分析与拟合

使用最大似然估计或线性回归拟合 Beta 和 Eta
这里使用 scipy.stats.weibull_min 进行拟合
shape, loc, scale = stats.weibull_min.fit(failure_times_stress, floc=0)
beta_fit = shape
eta_fit = scale

print(f"— 拟合结果 (应力温度 {stress_temp_K}K) —“)
print(f"形状参数 (Beta, 失效率趋势): {beta_fit:.4f}”)
print(f"尺度参数 (Eta, 特征寿命): {eta_fit:.4f} 小时")

计算在使用温度下的预期寿命
AF = arrhenius_acceleration_factor(use_temp_K, stress_temp_K, Ea=Ea_SiC)
eta_use = eta_fit * AF

print(f"n— 寿命推算 (使用温度 {use_temp_K}K) —“)
print(f"加速因子 (AF): {AF:.2f}”)
print(f"预估特征寿命 (Eta_use): {eta_use:.2f} 小时")
print(f"约合年数 (按全年无休运行): {eta_use / (24*365):.2f} 年")

==========================================
可视化：威布尔概率图 & 失效率曲线

fig, ax = plt.subplots(1, 2, figsize=(14, 6))

图1: 威布尔概率图 (Weibull Probability Plot)
sorted_times = np.sort(failure_times_stress)
median_ranks = (np.arange(1, len(sorted_times)+1) - 0.3) / (len(sorted_times) + 0.4)
y_val = np.log(-np.log(1 - median_ranks))
x_val = np.log(sorted_times)

ax[0].scatter(x_val, y_val, color=‘blue’, label=‘测试数据点’)
拟合直线
z = np.polyfit(x_val, y_val, 1)
p = np.poly1d(z)
ax[0].plot(x_val, p(x_val), “r–”, label=f’拟合线 (Beta={beta_fit:.2f})')
ax[0].set_title(‘SiC MOSFET 威布尔概率图 (Weibull Probability Plot)’)
ax[0].set_xlabel(‘ln(时间)’)
ax[0].set_ylabel(‘ln(-ln(1-F)))’)
ax[0].legend()
ax[0].grid(True, which=“both”, ls=“-”)

图2: 失效概率密度函数 (PDF) 对比
t_range = np.linspace(0, np.max(failure_times_stress)*1.5, 100)
pdf_stress = (beta_fit / eta_fit) * ((t_range / eta_fit) ** (beta_fit - 1)) * np.exp(-(t_range / eta_fit) ** beta_fit)
pdf_use = (beta_fit / eta_use) * ((t_range / eta_use) ** (beta_fit - 1)) * np.exp(-(t_range / eta_use) ** beta_fit)

ax[1].plot(t_range, pdf_stress, ‘r-’, label=f’应力温度 ({stress_temp_K}K) PDF’)
ax[1].plot(t_range, pdf_use, ‘g-’, label=f’使用温度 ({use_temp_K}K) PDF’)
ax[1].fill_between(t_range, pdf_stress, alpha=0.3, color=‘red’)
ax[1].fill_between(t_range, pdf_use, alpha=0.3, color=‘green’)
ax[1].set_title(‘失效概率密度分布 (应力 vs 使用环境)’)
ax[1].set_xlabel(‘时间 (小时)’)
ax[1].set_ylabel(‘概率密度’)
ax[1].legend()
ax[1].grid(True)

plt.tight_layout()
plt.show()

==========================================
简单的可靠性验证报告文本

report = f"“”
[SIC MOSFET 可靠性验证简报]

测试条件: {stress_temp_K-273}°C 高温老化测试
样本数量: 50 pcs
威布尔形状参数 (Beta): {beta_fit:.2f}
解读: {‘早期失效期 (Beta1)’}
激活能假设 (Ea): {Ea_SiC} eV
推算结果:
在 {use_temp_K-273}°C 工作环境下，预计特征寿命 (63.2%失效) 为 {eta_use:.0f} 小时。
满足车规级 (>10年) 要求: {‘是’ if eta_use > 87600 else ‘否’}

“”"
print(report)

📊 代码功能说明

阿伦尼乌斯模型计算：
根据文档中常提到的温度加速原理，计算从高温测试（如200°C）到实际工况（如125°C）的加速倍数。
您可以修改 Ea_SiC 变量，填入文档中提到的具体激活能数值（SiC通常比Si高）。

威布尔分析 (Weibull Analysis)：
这是半导体可靠性最核心的统计工具。
代码会自动拟合 Beta（形状参数，判断是早期失效还是磨损失效）和 Eta（特征寿命）。
绘制威布尔概率图，这是行业标准验证报告中必有的图表。

寿命外推：
自动计算出在实际工作温度下，器件能运行多少年，并判断是否满足“车规级”

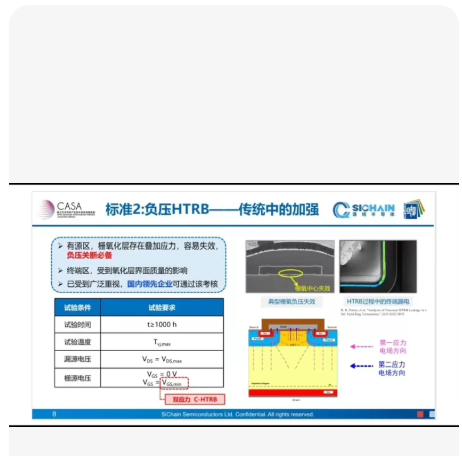

SiC 功率器件可靠性测试标准中的“负压 HTRB”（High Temperature Reverse Bias with Negative Gate Bias） 实验条件说明，属于 CASA（中国宽禁带半导体应用联盟）或 SiC 行业内部标准验证内容。

该实验用于模拟 SiC MOSFET 在高温、高漏源电压 + 负栅压应力下的长期可靠性，重点考察：
栅氧层在负压下的稳定性
界面态退化机制
电场分布与失效位置（如图中黄色箭头所示的“高电场集中区”）

解析 HTRB 测试数据文件（CSV/Excel 格式）
计算加速因子 & 寿命外推
绘制失效概率图 / 电场热力图示意
自动生成符合 CASA 标准的验证报告摘要

🧩 一、HTRB 测试参数提取（从您的图片）
项目 要求值
试验时间 ≥1000 h

试验温度 Tj,max

漏源电压 VDS = VDSS,max

栅源电压 VGS = -5V ~ -15V （可选通过考核）

注：实际测试中常采用 VGS = -10V 或 -15V 加强应力

💻 二、Python 代码：HTRB 数据分析与可视化模板

✅ 功能列表：
读取测试数据（时间 vs 漏电流 IDSS）
判断是否失效（IDSS > 阈值）
拟合威布尔分布 → 计算 MTTF / B10 寿命
绘制趋势图 + 失效分布图
输出标准化报告文本

📦 所需库安装：

pip install pandas numpy scipy matplotlib openpyxl

🐍 完整代码 (htrb_analysis.py)

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
from datetime import datetime

==========================================
加载 HTRB 测试数据（示例 CSV 格式）
假设文件名为 ‘htrb_test_data.csv’，包含列：[‘Time_h’, ‘IDSS_uA’, ‘Device_ID’]

def load_htrb_data(filename=‘htrb_test_data.csv’):
try:
df = pd.read_csv(filename)
print(f"✅ 成功加载 {len(df)} 条测试记录")
return df
except FileNotFoundError:
print(“❌ 未找到数据文件，生成模拟数据…”)
return generate_mock_htrb_data()

def generate_mock_htrb_data(n_devices=20, max_time=1000):
“”“生成模拟 HTRB 测试数据（含部分失效样本）”“”
np.random.seed(42)
data = []
for i in range(n_devices):
# 模拟不同器件的退化速率
decay_rate = np.random.exponential(scale=0.001) # 衰减系数
time_points = np.linspace(0, max_time, 50)
idss_values = 0.1 * np.exp(decay_rate * time_points) + np.random.normal(0, 0.05, len(time_points))
idss_values = np.clip(idss_values, 0.01, None) # 最小值限制

    for t, idss in zip(time_points, idss_values):
        data.append({
            'Time_h': t,
            'IDSS_uA': idss,
            'Device_ID': f'DUT_{i+1:02d}'
        })
return pd.DataFrame(data)

==========================================
失效判定函数（根据 CASA 标准）
通常定义：IDSS > 1μA 或增长超过初始值 10x 视为失效

def detect_failures(df, threshold_idss=1.0, growth_factor=10.0):
df_sorted = df.sort_values([‘Device_ID’, ‘Time_h’])
failures = []

for device in df_sorted['Device_ID'].unique():
    dev_data = df_sorted[df_sorted['Device_ID'] == device]
    initial_idss = dev_data.iloc[0]['IDSS_uA']

    for idx, row in dev_data.iterrows():
        if row['IDSS_uA'] > threshold_idss or row['IDSS_uA'] > initial_idss * growth_factor:
            failures.append({
                'Device_ID': device,
                'Failure_Time_h': row['Time_h'],
                'Final_IDSS_uA': row['IDSS_uA']
            })
            break  # 只记录首次失效时间

return pd.DataFrame(failures)

==========================================
威布尔寿命分析

def weibull_analysis(failure_times):
if len(failure_times) it：如果文档中有 C-V 测试数据，可编写脚本拟合 Dit 随应力时间的变化。
多应力组合分析：同时考虑温度、电压、负压三重应力，建立更复杂的加速模型。
