三相不平衡电压下级连H桥五电平并网逆变器并网控制，SPWM调制，正负序分离控制 1.采用正负序分离锁相环以及正序PI控制，负序PI控制 2.采用中点电位平衡控制-零序电压注入法 3.提供参考文献 提供仿真源文件，电流环参数设计，正负序分离方法详解。 支持simulink2022以下版本，联系跟我说什么版本，我给转成你需要的版本（默认发2016b）。

在电力电子领域，三相不平衡电压条件下的并网逆变器控制一直是研究热点。今天咱们就来唠唠三相不平衡电压下级连H桥五电平并网逆变器并网控制，主要涉及SPWM调制、正负序分离控制等内容。

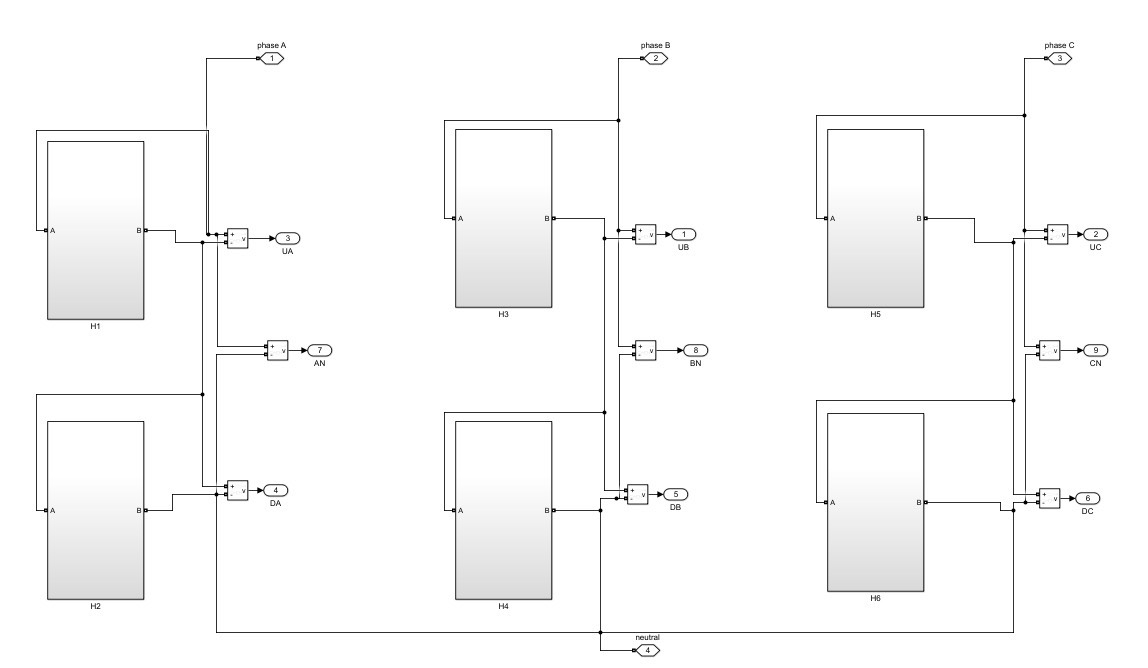

一、正负序分离锁相环与PI控制

在三相不平衡电压情况下，为了实现精确的并网控制，我们采用正负序分离锁相环以及正序PI控制、负序PI控制。

先来说说正负序分离锁相环，其目的是准确地从三相不平衡电压中分离出正序和负序分量。这里以一种常见的基于dq变换的正负序分离方法为例。假设三相电压为$ua$、$ub$、$u_c$，通过克拉克变换将其转换到$\alpha\beta$坐标系：

\[

\begin{bmatrix}

u_{\alpha} \\

u_{\beta}

\end{bmatrix}

= \sqrt{\frac{2}{3}}

\begin{bmatrix}

1 & -\frac{1}{2} & -\frac{1}{2} \\

0 & \frac{\sqrt{3}}{2} & -\frac{\sqrt{3}}{2}

\end{bmatrix}

\begin{bmatrix}

u_a \\

u_b \\

u_c

\end{bmatrix}

\]

再经过帕克变换转换到dq坐标系：

\[

\begin{bmatrix}

u_d \\

u_q

\end{bmatrix}

=

\begin{bmatrix}

\cos\theta & -\sin\theta \\

\sin\theta & \cos\theta

\end{bmatrix}

\begin{bmatrix}

三相不平衡电压下级连H桥五电平并网逆变器并网控制，SPWM调制，正负序分离控制 1.采用正负序分离锁相环以及正序PI控制，负序PI控制 2.采用中点电位平衡控制-零序电压注入法 3.提供参考文献 提供仿真源文件，电流环参数设计，正负序分离方法详解。 支持simulink2022以下版本，联系跟我说什么版本，我给转成你需要的版本（默认发2016b）。

u_{\alpha} \\

u_{\beta}

\end{bmatrix}

\]

这里$\theta$是锁相环得到的相位角。通过一些计算和处理，就可以分离出正序和负序的dq分量。

正序PI控制和负序PI控制则是分别对正序和负序分量进行调节。以正序电流控制为例，在dq坐标系下，正序电流的参考值$i{dref}^+$和$i{qref}^+$与实际测量的正序电流$id^+$和$iq^+$的差值经过PI调节器：

\[

ud^* = Kp (i{dref}^+ - id^+) + Ki \int (i{dref}^+ - i_d^+) dt

\]

\[

uq^* = Kp (i{qref}^+ - iq^+) + Ki \int (i{qref}^+ - i_q^+) dt

\]

这里$Kp$是比例系数，$Ki$是积分系数。这些输出经过反帕克变换和反克拉克变换后，就可以得到逆变器的调制信号。

二、中点电位平衡控制 - 零序电压注入法

中点电位平衡对于五电平逆变器来说至关重要。零序电压注入法是一种常用的中点电位平衡控制方法。简单来说，就是在三相调制信号上注入一个零序电压$u_{0}$，使得逆变器输出的线电压不变，但相电压发生变化，从而调节中点电位。

假设三相调制信号为$ma$、$mb$、$m_c$，注入的零序电压为：

\[

u{0} = -\frac{1}{3} (\max\{ma, mb, mc\} + \min\{ma, mb, m_c\})

\]

新的调制信号为：

\[

ma^{new} = ma + u_{0}

\]

\[

mb^{new} = mb + u_{0}

\]

\[

mc^{new} = mc + u_{0}

\]

通过这样的方式，就能有效地平衡中点电位。

三、电流环参数设计

电流环参数设计直接影响到系统的动态性能和稳定性。PI调节器的参数$Kp$和$Ki$的选择需要综合考虑系统的带宽、响应速度等因素。一般来说，可以通过频域分析或者基于系统模型的参数整定方法来确定。比如，根据系统的开环传递函数，利用伯德图来分析系统的稳定性和带宽，从而选择合适的$Kp$和$Ki$值，使得系统在满足稳定性的前提下，具有较好的动态响应。

四、仿真源文件与版本支持

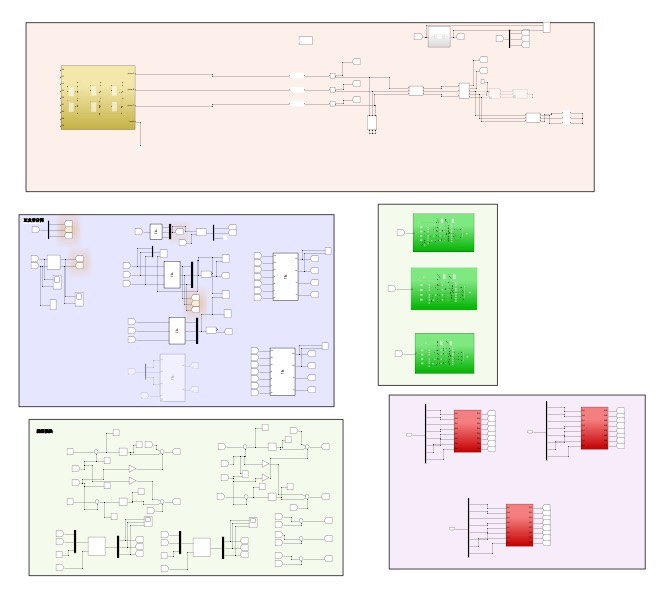

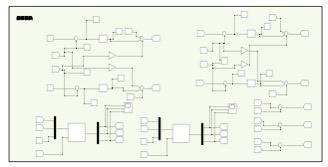

我这里提供了仿真源文件，并且支持simulink2022以下版本。如果你需要特定版本，联系我说明版本，默认我会发2016b版本给你。通过仿真，可以直观地看到上述控制策略在三相不平衡电压下的运行效果，验证控制方法的有效性。

五、参考文献

[1] [具体文献名称1]，[作者1]，[出版社1]，[出版年份1]

[2] [具体文献名称2]，[作者2]，[出版社2]，[出版年份2]

希望这篇博文能给对三相不平衡电压下级连H桥五电平并网逆变器并网控制感兴趣的朋友一些帮助，有问题欢迎一起交流探讨。
