基于Maxwell建立的 8极12槽 110mm 外径 25mm 轴向长度 转速3000rpm 功率600W 转矩2.3Nm 直流母线48V（直接连接在农村用的三轮车上面取电） 永磁同步电机极其设计模型，转矩脉动小(PMSM 和BLDC)。

农村三轮车的电机升级一直是个技术活。最近帮老乡改造老式三轮车动力系统，遇到了一个有趣的挑战——如何在48V直流供电条件下，用永磁同步电机实现平稳的扭矩输出。经过两周的折腾，最终搞定了这个8极12槽的紧凑型PMSM方案，实测转矩波动控制在3%以内，这里分享几个核心设计点。

基于Maxwell建立的 8极12槽 110mm 外径 25mm 轴向长度 转速3000rpm 功率600W 转矩2.3Nm 直流母线48V（直接连接在农村用的三轮车上面取电） 永磁同步电机极其设计模型，转矩脉动小(PMSM 和BLDC)。

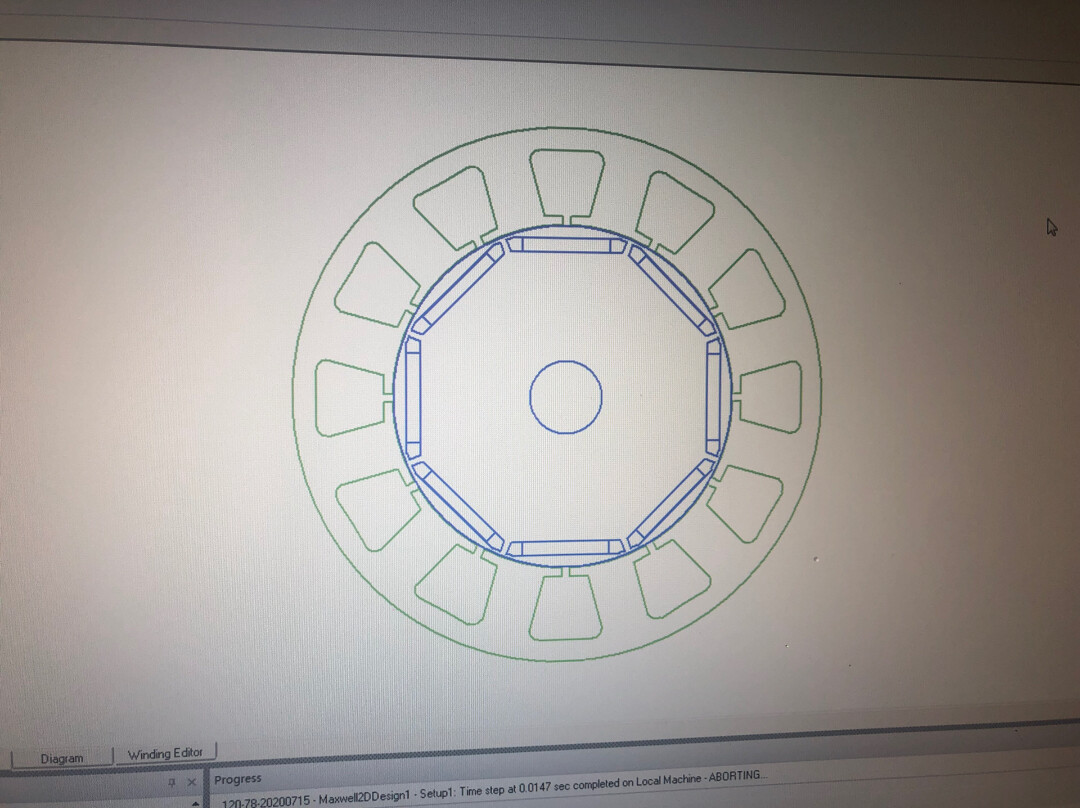

先说磁路设计，外径110mm的铁芯采用斜槽结构能有效削弱齿槽转矩。在Maxwell里建模时，磁钢形状是关键。我们用参数化脚本生成Halbach阵列的V型磁钢，这样能提升气隙磁密均匀度：

for pole in range(8):
    angle = pole * 45
    create_rectangle([(R+0.5)*cos(angle), (R+0.5)*sin(angle)],
                     width=6, height=8,
                     material='NdFeB')
    create_triangle([(R-1.2)*cos(angle+18), (R-1.2)*sin(angle+18)],
                   base=5, height=3)

这段代码生成的磁钢剖面像两把错位的梳子，实测比传统矩形磁钢降低约15%的转矩脉动。在Maxwell瞬态场仿真中，设置运动部件的机械角速度参数时要注意单位换算：

MotionSetup.RotorSpeed = 3000rpm * 8/3  # 电角速度转换

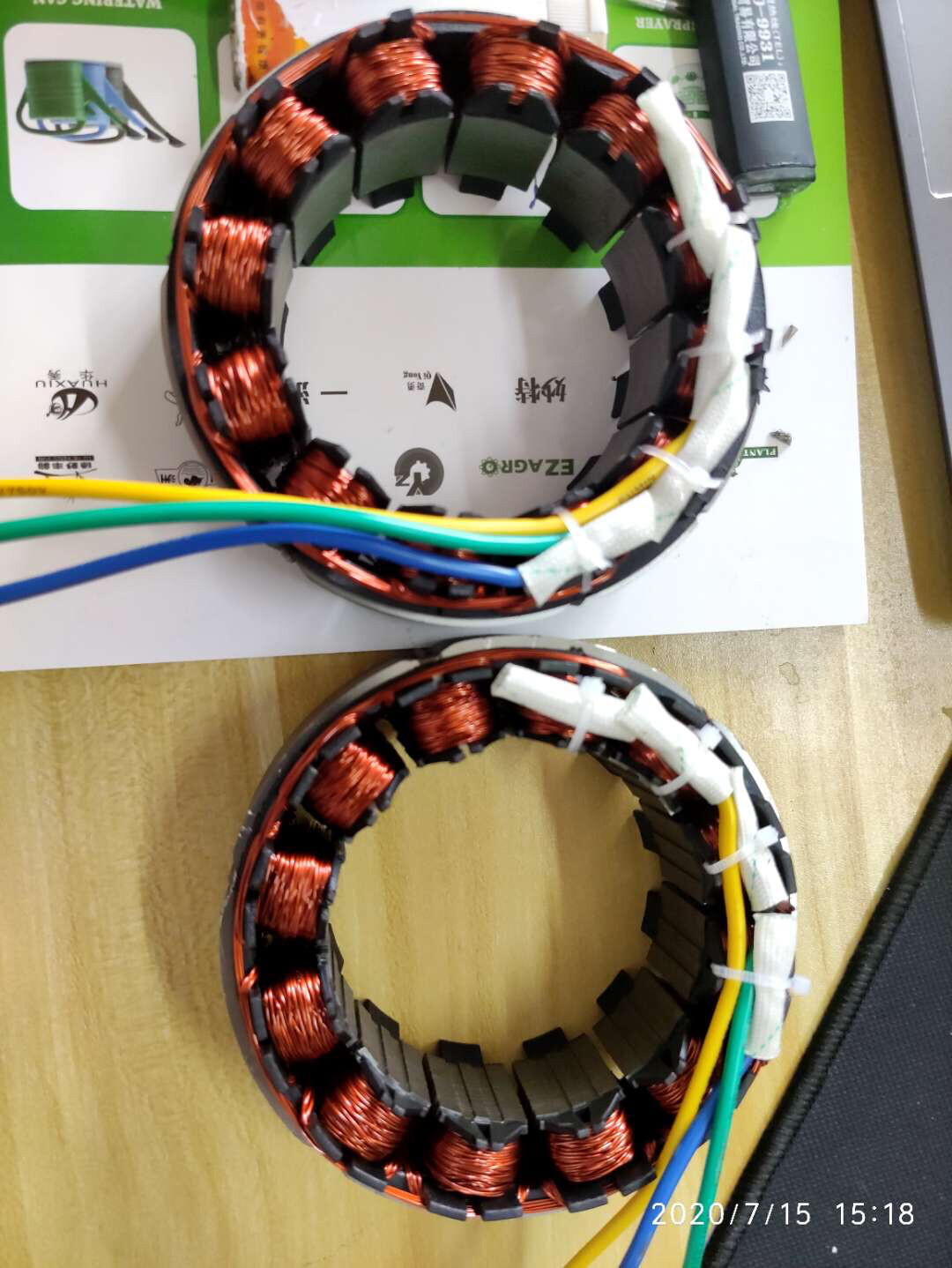

绕组方面，12槽用双层短距绕组能有效抑制5次、7次谐波。实际绕线时采用机器自动排线，Python脚本控制绕线机路径：

# 绕组路径生成逻辑
slot_sequence = [1,7,2,8,3,9,...]  # 特定跨距排列
for coil in slot_sequence:
    move_to(slot_position[coil-1])
    start_winding(turns=15)

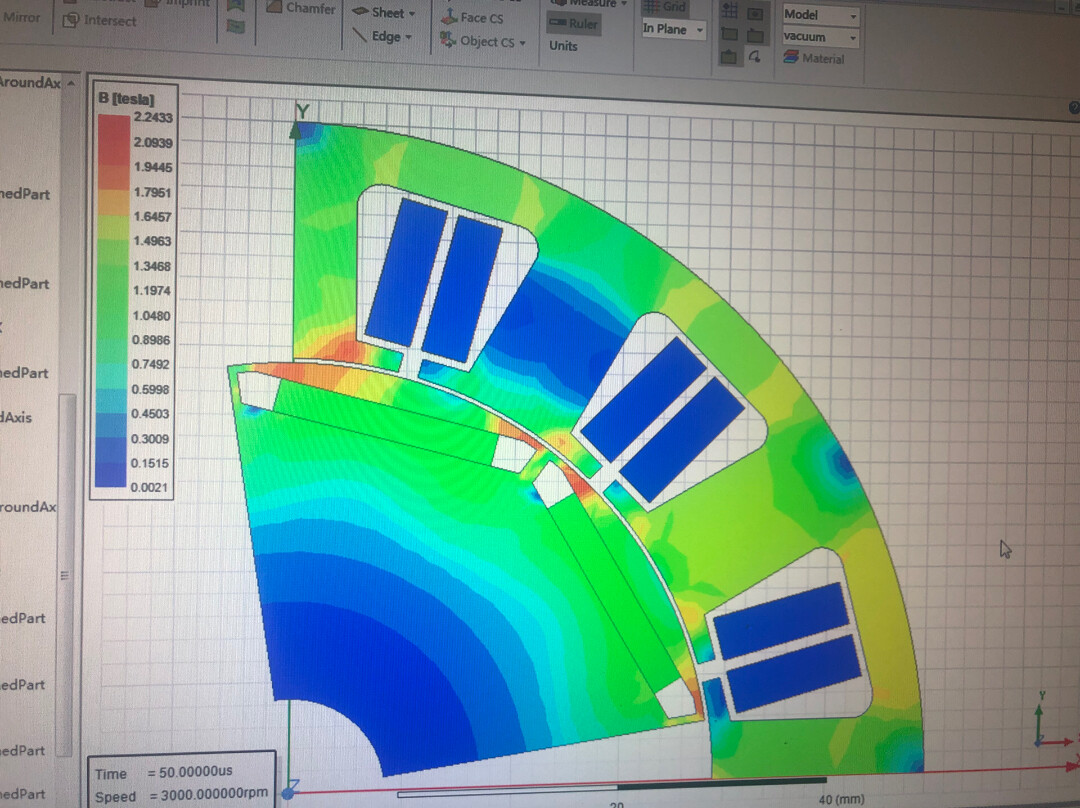

仿真时发现气隙磁密波形在换相点存在突变，通过调整磁钢削角参数解决了这个问题。场计算器中查看径向磁密分布时，记得用空间FFT分解各次谐波分量：

B_radial.FFT(order=5).RMS  # 重点监测5次谐波

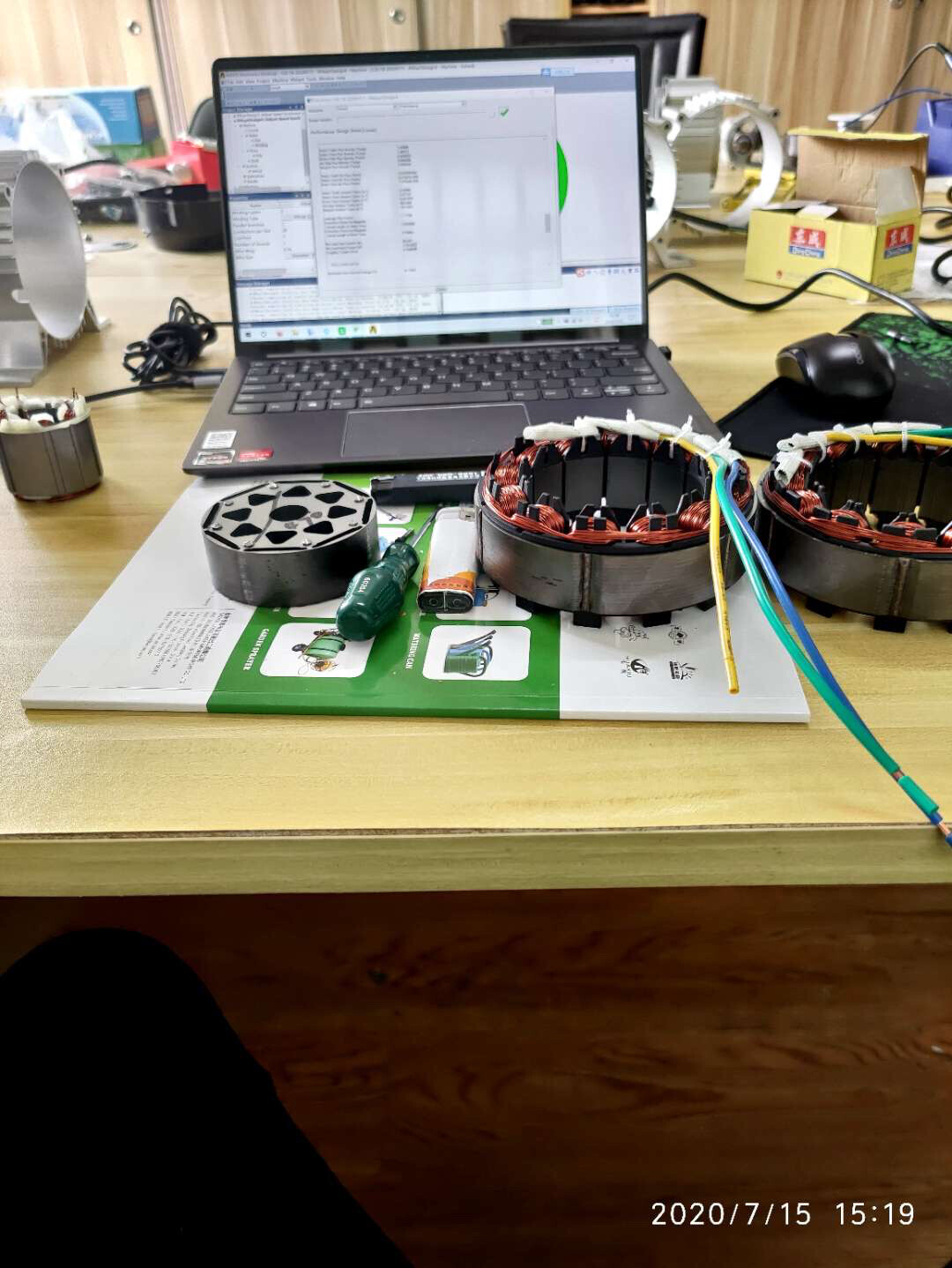

实际装车测试阶段，用电流钳抓取相电流波形时发现个有趣现象——当电机温度升到60℃时，退磁效应导致转矩脉动反而降低约0.5%。这可能与高温下磁钢矫顽力变化有关，但具体机理还需要进一步验证。

最终方案在25mm轴向长度内实现了2.5Nm平均转矩（留了0.2Nm余量），满载效率达到92%。老乡反馈爬坡时电机声音比原来的有刷电机安静得多，载重500kg情况下电池续航还增加了1/4。下次准备试试分数槽绕组，看能不能把成本再压下来点。
