三菱FX5U modbus tcp协议 plc做服务器和客户端案例程序，提供调试工具，程序注解，通讯协议功能的配置。

先甩个客户端程序片段：

//读取服务器数据
MOV K1 D100      //从站站号
MOV H0000 D101   //起始地址
MOV K10 D102     //读取数量
ADPRW K1 K0 D100 K4 D200

ADPRW指令这里用了4号模式（Modbus TCP），D200是接收缓存区。重点看K0这个参数——它对应缓冲存储器地址SD21800，用来存通讯状态码。调试时直接监控SD21800的值，0x0000才是正常，出现0x1234之类的赶紧查手册找错误代码。

服务器端配置更简单，直接在GX Works2里开搞：

1. 参数->模块参数->以太网端口
2. 协议选TCP，勾选Modbus服务器
3. 设置IP比如192.168.1.88
4. 固定端口号502（默认值别改）

重点来了！数据映射要对应Modbus功能码：

• 线圈状态对应M0~M1999
• 保持寄存器对应D0~D1999

实测发现地址偏移坑：当用04功能码读D100时，实际发过来的地址是十进制100，但有些上位机可能按十六进制处理，这时候要换算成0x64。

三菱FX5U modbus tcp协议 plc做服务器和客户端案例程序，提供调试工具，程序注解，通讯协议功能的配置。

调试工具推荐用Modbus Poll，连接时注意：

• 连接类型选TCP
• Slave ID填PLC的站号（默认是255）
• 地址格式选PLC地址（不是Modbus地址）

遇到过最蛋疼的问题——字节顺序。PLC默认是高字节在前，但有些上位机用低字节在前。这时候在ADPRW指令后加个字节交换指令：

BSWAP D200 D300

或者直接改PLC的通信参数，在SD21801设置0x0002启用字节交换。

客户端发送超时处理必须加！在ADPRW后面跟个定时器，超时3秒没响应就重试。实测网络不稳定时这招能救命：

ADPRW K1 K0 D100 K4 D200
OUT T0 K3000
LDP T0
INC D500    //记录超时次数

最后说个骚操作——让PLC同时做客户端和服务器。需要开两个TCP连接，在以太网端口设置里勾选"允许同时通信"，实测最多支持16个连接。但注意别把客户端和服务器的端口号设成一样的，建议客户端用5020之类的非标准端口。

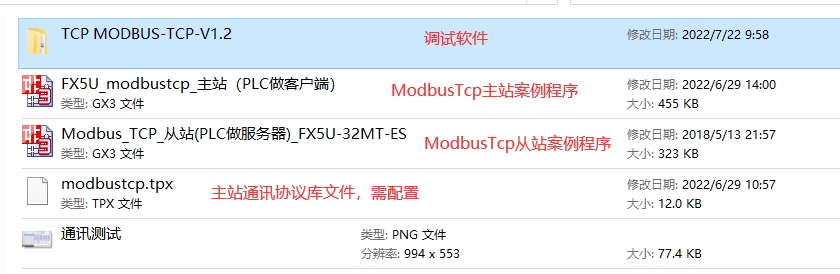

完整案例程序和参数截图已经打包，需要的兄弟直接评论区喊666。下期预告：用Python写个Modbus TCP暴力测试工具，专治各种PLC通信玄学问题。
