MATLAB代码：计及源-荷双重不确定性的虚拟电厂日前鲁棒优化调度 关键词：虚拟电厂/微网调度 鲁棒调度 源荷不确定性 日前经济调度 参考文档：《含电动汽车和风电机组的虚拟发电厂竞价策略_杨甲甲》参考其鲁棒模型的化简求解部分，即附录中的鲁棒问题化简求解的全过程； 《Virtual power plant mid-term dispatch optimization》参考燃气轮机、储能部分模型 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个虚拟电厂或者微网单元的日前鲁棒经济调度的模型，考虑了光伏出力和负荷功率的双重不确定性，采用鲁棒优化法处理不确定性变量，构建了虚拟电厂鲁棒优化调度模型。 具体来看，不确定性考虑的是目标函数以及约束条件中均含有不确定变量，设置鲁棒系数可以调节多重不确定结果，化简的过程也很清晰，程序实现效果良好 程序一是一个基于鲁棒优化的虚拟电厂日前经济调度模型。该程序主要用于对虚拟电厂的日前经济调度进行优化，以实现最佳的能源调度和经济效益。 程序的主要功能是通过优化算法，确定虚拟电厂在每个时间段的燃气轮机出力、购电量、售电量、储能充放电功率等参数，以实现在满足负荷需求和市场电价的情况下，最大化经济效益。 该程序应用在能源领域，主要解决虚拟电厂的日前经济调度问题。通过对燃气轮机、储能设备和市场电价等参数进行优化，实现电力系统的经济运行和能源的高效利用。 程序的主要内容包括定义各种参数和变量，设置约束条件，计算目标函数，以及对结果进行展示和分析。涉及到的知识点包括优化算法、电力系统调度、储能技术等。 具体而言，程序一中的变量包括市场购电电价、市场售电电价、燃气轮机参数、储能参数、其他输入参数等。约束条件包括燃气轮机出力约束、购售电量约束、储能约束、功率平衡约束等。目标函数包括购售电费用、燃气轮机费用、鲁棒成本等。 程序的运行流程如下： 初始化程序，清除之前的变量和图形。 定义各种参数和变量。 设置约束条件，包括燃气轮机出力约束、购售电量约束、储能约束、功率平衡约束等。 定义目标函数，包括购售电费用、燃气轮机费用、鲁棒成本等。 运行优化算法，求解最优解。 读取结果数值，包括购电量、售电量、储能充放电功率等。 展示结果，包括各机组出力结果和储能分时电价调度结果。 程序二和程序三与程序一类似，都是基于鲁棒优化的虚拟电厂日前经济调度模型，但是在约束条件和目标函数中加入了负荷和光伏的不确定性。程序二考虑了负荷的不确定性，程序三考虑了负荷和光伏的不确定性。这样可以更加准确地模拟实际情况，提高调度的鲁棒性和经济效益。 以上是对给出的程序一、程序二和程序三的详细分析。这些程序主要用于虚拟电厂的日前经济调度优化，涉及到的知识点包括优化算法、电力系统调度、储能技术等。希望对你有帮助

一、代码整体概述

本套MATLAB代码基于鲁棒优化理论，针对虚拟电厂日前经济调度场景，构建了计及源-荷双重不确定性的优化模型。代码分为三个核心版本，分别对应不同的不确定性处理范围，旨在通过精准的数学建模与约束求解，实现虚拟电厂在光伏出力波动、负荷需求不确定等复杂条件下的经济高效调度。

MATLAB代码：计及源-荷双重不确定性的虚拟电厂日前鲁棒优化调度 关键词：虚拟电厂/微网调度 鲁棒调度 源荷不确定性 日前经济调度 参考文档：《含电动汽车和风电机组的虚拟发电厂竞价策略_杨甲甲》参考其鲁棒模型的化简求解部分，即附录中的鲁棒问题化简求解的全过程； 《Virtual power plant mid-term dispatch optimization》参考燃气轮机、储能部分模型 仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个虚拟电厂或者微网单元的日前鲁棒经济调度的模型，考虑了光伏出力和负荷功率的双重不确定性，采用鲁棒优化法处理不确定性变量，构建了虚拟电厂鲁棒优化调度模型。 具体来看，不确定性考虑的是目标函数以及约束条件中均含有不确定变量，设置鲁棒系数可以调节多重不确定结果，化简的过程也很清晰，程序实现效果良好 程序一是一个基于鲁棒优化的虚拟电厂日前经济调度模型。该程序主要用于对虚拟电厂的日前经济调度进行优化，以实现最佳的能源调度和经济效益。 程序的主要功能是通过优化算法，确定虚拟电厂在每个时间段的燃气轮机出力、购电量、售电量、储能充放电功率等参数，以实现在满足负荷需求和市场电价的情况下，最大化经济效益。 该程序应用在能源领域，主要解决虚拟电厂的日前经济调度问题。通过对燃气轮机、储能设备和市场电价等参数进行优化，实现电力系统的经济运行和能源的高效利用。 程序的主要内容包括定义各种参数和变量，设置约束条件，计算目标函数，以及对结果进行展示和分析。涉及到的知识点包括优化算法、电力系统调度、储能技术等。 具体而言，程序一中的变量包括市场购电电价、市场售电电价、燃气轮机参数、储能参数、其他输入参数等。约束条件包括燃气轮机出力约束、购售电量约束、储能约束、功率平衡约束等。目标函数包括购售电费用、燃气轮机费用、鲁棒成本等。 程序的运行流程如下： 初始化程序，清除之前的变量和图形。 定义各种参数和变量。 设置约束条件，包括燃气轮机出力约束、购售电量约束、储能约束、功率平衡约束等。 定义目标函数，包括购售电费用、燃气轮机费用、鲁棒成本等。 运行优化算法，求解最优解。 读取结果数值，包括购电量、售电量、储能充放电功率等。 展示结果，包括各机组出力结果和储能分时电价调度结果。 程序二和程序三与程序一类似，都是基于鲁棒优化的虚拟电厂日前经济调度模型，但是在约束条件和目标函数中加入了负荷和光伏的不确定性。程序二考虑了负荷的不确定性，程序三考虑了负荷和光伏的不确定性。这样可以更加准确地模拟实际情况，提高调度的鲁棒性和经济效益。 以上是对给出的程序一、程序二和程序三的详细分析。这些程序主要用于虚拟电厂的日前经济调度优化，涉及到的知识点包括优化算法、电力系统调度、储能技术等。希望对你有帮助

代码依托MATLAB仿真平台与CPLEX求解器，参考《含电动汽车和风电机组的虚拟发电厂竞价策略_杨甲甲》的鲁棒模型化简方法及《Virtual power plant mid-term dispatch optimization》的设备模型构建思路，完整实现了从参数定义、约束构建、目标函数优化到结果可视化的全流程。核心目标是在应对光伏出力与负荷需求双重不确定性的同时，最小化虚拟电厂的综合运行成本，包括燃气轮机启停及出力成本、市场购售电成本、光伏调控成本等。

二、核心文件及功能区分

（一）文件清单与核心差异

文件名	核心功能定位	不确定性处理范围	核心特征
robustvppall.m	全场景鲁棒优化调度	目标函数+约束条件均含不确定性	同时处理光伏调控成本（目标函数）、光伏出力与负荷需求（约束条件）的不确定性，鲁棒性最全面
robustvppcon.m	约束端鲁棒优化调度	仅约束条件含不确定性	聚焦光伏出力与负荷需求的波动约束，不考虑目标函数层面的不确定性，计算复杂度较低
robustvppobj.m	目标端鲁棒优化调度	仅目标函数含不确定性	仅处理光伏调控成本的不确定性，约束条件采用确定性参数，适用于源荷波动较小场景

（二）不确定性处理逻辑

根据鲁棒优化的基本原理，三个版本的核心差异源于对不确定性变量的处理范围：

1. 约束条件不确定性：主要体现为光伏出力（ppvss）与负荷需求（ploadss）的波动，通过引入对偶变量（v、qpv、y等）构建鲁棒对偶约束，确保在最坏场景下仍满足功率平衡等核心约束；
2. 目标函数不确定性：主要体现为光伏调控成本的波动，通过引入鲁棒控制变量（z0、p0、y0）及鲁棒系数（tao），平衡调度经济性与鲁棒性；
3. 全场景处理（robustvppall.m）：融合上述两类不确定性处理逻辑，通过双重对偶约束构建最全面的鲁棒模型。

三、代码核心模块详细解析

（一）程序初始化与参数定义

所有版本均包含统一的初始化流程与基础参数定义，为后续建模提供数据支撑：

clc; clear; close all; % 环境清理

1. 市场电价参数

定义24小时分时购电电价（xb）与售电电价（xs），其中售电电价在基础值（xs1）上上浮5%，贴合实际市场定价逻辑：

xb = [630,630,...630]; % 24小时购电电价（元/MWh）
xs1 = [100,100,...100]; % 基础售电电价
xs = 1.05*xs1; % 实际售电电价（含5%上浮）

2. 设备参数

• 燃气轮机：定义固定开机费用（a=600）、分段线性化费用（kcp=300）、启停费用（sconv=600）、出力上下限（gtmin=1.3MW、gtmax=3.31MW）及爬坡率（ramp=1.5MW/h），约束机组运行状态与出力变化速率；
• 储能系统：定义充电/放电功率上限（gescmax=1MW、gesdmax=1MW）、蓄电量上下限（sessmin=0MWh、sessmax=4MWh）及充放电效率（uesc=0.95、uesd=0.95），保障储能运行安全；
• 其他参数：市场最大交易量（pmgmax=20MW）、负荷中断补偿费用（kil=[500,700,800]）等。

3. 源-荷基础数据与不确定性参数

• 基础数据：24小时预测负荷（pload）与预测光伏出力（ppvs），其中光伏出力放大1.5倍以增强鲁棒性验证效果；
• 不确定性参数：光伏预测误差（errppv=0.1ppv 或 0.5ppv）、负荷预测误差（errpload=0.2*pload），鲁棒系数（tao）用于调节鲁棒性强度（取值范围[0,24]）。

（二）变量定义

采用YALMIP工具箱的sdpvar（连续变量）与binvar（二进制变量）定义决策变量，涵盖设备运行状态、出力、储能状态及不确定性相关变量：

1. 核心决策变量

变量名	类型	含义	约束范围
umob/umos	binvar(1,24)	购电/售电状态（0=不执行，1=执行）	互斥约束：0≤umob+umos≤1
pmgb/pmgs	sdpvar(1,24)	市场购电量/售电量（MW）	0≤pmgb≤umobpmgmax；0≤pmgs≤umospmgmax
xconv/yconv	binvar(1,24)	燃气轮机工作/启停状态	xconv(t)gtmin≤pmt(t)≤xconv(t)gtmax
pmt	sdpvar(1,24)	燃气轮机出力（MW）	爬坡率约束：-ramp≤pmt(t)-pmt(t-1)≤ramp
gesc/gesd	sdpvar(1,24)	储能充电/放电功率（MW）	0≤gesc≤gescmax；0≤gesd≤gesdmax
sess	sdpvar(1,24)	储能蓄电量（MWh）	sessmin≤sess≤sessmax；时序约束：sess(t)=sess(t-1)+gesc(t)*uesc-gesd(t)/uesd

2. 不确定性相关变量

• 不确定参数：ppvss（实际光伏出力）、ploadss（实际负荷需求），仅在robustvppall.m与robustvppcon.m中定义；
• 对偶变量：v、qpv、y（光伏不确定性对偶变量）、v1、qpv1、y1（负荷不确定性对偶变量），用于将鲁棒约束转化为可求解的确定性约束；
• 目标函数鲁棒变量：z0、p0、y0（仅robustvppall.m与robustvppobj.m中定义），用于处理光伏调控成本的不确定性。

（三）约束条件构建

约束条件是鲁棒优化模型的核心，所有版本均包含设备运行约束、功率平衡约束，差异在于是否包含不确定性对偶约束：

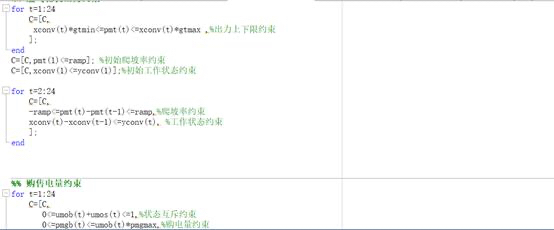

1. 通用约束（所有版本共享）

（1）燃气轮机约束

• 出力上下限：结合工作状态变量xconv，确保机组在停机时出力为0，运行时出力在[gtmin, gtmax]范围内；
• 爬坡率约束：限制相邻时刻出力变化量不超过ramp，避免机组频繁大幅调整；
• 启停约束：通过yconv变量关联相邻时刻工作状态，约束机组启停逻辑。

（2）购售电约束

• 状态互斥：同一时刻仅能执行购电或售电操作，避免双向交易冲突；
• 交易量约束：购售电量不超过市场最大交易量与状态变量的乘积。

（3）储能约束

• 功率约束：充电/放电功率不超过设备上限；
• 蓄电量约束：蓄电量在安全范围内，且满足时序能量守恒。

（4）功率平衡约束

核心约束方程，确保虚拟电厂内部能量供需平衡：

% robust_vpp_con.m与robust_vpp_all.m（含不确定参数）
gesc(t) + ploadss(t) + pmgs(t) == gesd(t) + ppvss(t) + pmgb(t) + pmt(t)
% robust_vpp_obj.m（确定性参数）
gesc(t) + pload(t) + pmgs(t) == gesd(t) + ppv(t) + pmgb(t) + pmt(t)

2. 不确定性对偶约束（差异化约束）

（1）约束端不确定性处理（robust_vpp_con.m与robust_vpp_all.m）

以光伏不确定性约束为例，通过对偶变量将鲁棒约束转化为线性约束，确保实际光伏出力在预测误差范围内，且满足鲁棒性要求：

ppv(t)-4*errppv(t) <= ppvss(t) <= ppv(t)+errppv(t) % 出力波动范围约束
ppvss(t) + 0.5*v(t) + qpv(t) <= ppv(t) % 鲁棒对偶约束1
errppv(t)*y(t) <= v(t) + qpv(t) % 鲁棒对偶约束2
0<=v(t); 0<=qpv(t); 0<=y(t) % 对偶变量非负约束
-y(t) <= ppvss(t) <= y(t) % 鲁棒对偶约束3

负荷不确定性约束逻辑与光伏一致，仅参数与系数略有差异。

（2）目标端不确定性处理（robust_vpp_obj.m与robust_vpp_all.m）

针对光伏调控成本的不确定性，构建对偶约束：

errppv(t)*y0(t) <= z0 + p0(t) % 鲁棒对偶约束
0<=p0(t); 0<=z0; 1<=y0(t) % 变量约束

其中鲁棒系数tao通过z0*tao调节鲁棒性强度，tao越大，模型对不确定性的容忍度越高，但经济性可能下降。

（四）目标函数定义

目标函数以最小化虚拟电厂综合运行成本为核心，三个版本的成本构成略有差异：

1. robust_vpp_con.m（仅约束端鲁棒）

成本仅包含燃气轮机费用与市场购售电费用：

F2 = sum(a*xconv + kcp*pmt + yconv*sconv); % 燃气轮机费用（开机+出力+启停）
F1 = sum(pmgb.*xb - pmgs.*xs); % 购售电费用（购电支出-售电收入）
F = F1 + F2; % 总成本

2. robust_vpp_obj.m（仅目标端鲁棒）

增加光伏调控成本与鲁棒成本：

F4 = sum(ppv*200); % 光伏调控成本
F3 = z0*tao + sum(p0); % 鲁棒成本（应对目标函数不确定性）
F = F1 + F2 + F3 + F4;

3. robust_vpp_all.m（全场景鲁棒）

融合上述所有成本项，全面覆盖源-荷双重不确定性带来的成本影响：

F3 = z0*10 + sum(p0); % 目标函数鲁棒成本
F4 = sum(ppv*200); % 光伏调控成本
F = F1 + F2 + F3 + F4;

（五）模型求解与结果处理

1. 求解器配置

采用CPLEX求解器，设置求解精度与 verbose 模式，确保求解效率与结果可靠性：

ops = sdpsettings('solver','cplex','verbose',2,'usex0',0);
ops.cplex.mip.tolerances.mipgap = 1e-6; % 混合整数规划间隙容忍度
result = optimize(C,F,ops); % 求解优化模型

2. 结果验证与读取

求解后通过result.problem判断求解状态（0=求解成功），并读取核心变量的最优值：

if result.problem == 0
    pmgb = value(pmgb); % 读取购电量最优值
    pmgs = value(pmgs); % 读取售电量最优值
    % 其他变量读取...
else
    error('求解出错');
end

3. 结果可视化

所有版本均包含两类可视化图表：

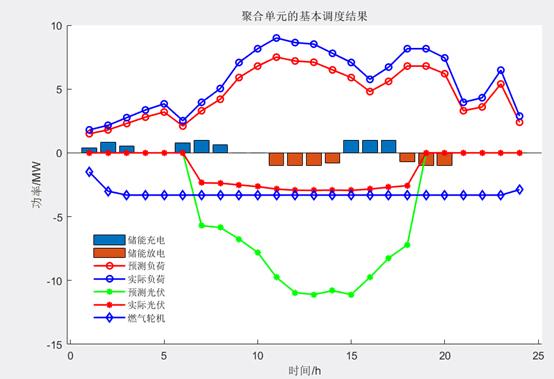

• 聚合单元基本调度结果：以柱状图展示储能充放电功率，折线图展示预测/实际负荷、预测/实际光伏、燃气轮机出力，直观呈现各设备运行状态；

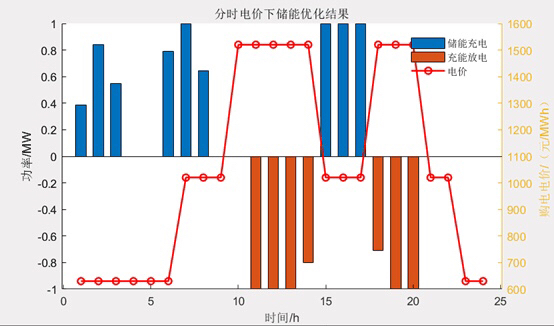

• 分时电价下储能优化结果：双Y轴图表，同时展示储能充放电功率与购电电价，验证储能在分时电价下的削峰填谷效果。

四、代码适用场景与使用说明

（一）适用场景

1. robustvppall.m：适用于光伏出力波动大、负荷需求不稳定的复杂场景（如新能源高渗透率区域的虚拟电厂），需兼顾鲁棒性与经济性；
2. robustvppcon.m：适用于目标函数确定性强（如光伏调控成本固定）、但源荷波动明显的场景，兼顾求解效率与约束可靠性；
3. robustvppobj.m：适用于源荷波动较小（如负荷以工业负荷为主、光伏装机占比低），但光伏调控成本不确定的场景，计算效率最高。

（二）使用前提

1. 环境配置：安装MATLAB（建议R2018b及以上版本）、YALMIP工具箱、CPLEX求解器（需激活授权）；
2. 参数调整：根据实际虚拟电厂配置修改设备参数（如燃气轮机出力上下限、储能容量）、源-荷数据（pload、ppvs）及不确定性参数（errppv、errpload、tao）。

（三）注意事项

1. 鲁棒系数tao的调整：tao越大，模型鲁棒性越强，但可能导致成本上升；tao越小，经济性越好，但鲁棒性减弱，需根据实际场景权衡；
2. 对偶变量约束：对偶变量的非负约束与边界约束是鲁棒模型可行的关键，不可随意修改；
3. 求解精度：若求解时间过长，可适当增大mipgap（如1e-4），但会降低结果精度。

五、核心特色与优势

1. 模块化设计：代码结构清晰，参数定义、约束构建、目标函数、结果可视化模块分离，便于维护与扩展；
2. 鲁棒性全面：支持不同不确定性场景的灵活切换，满足虚拟电厂在不同运行条件下的调度需求；
3. 实用性强：基于实际设备特性与市场规则建模，结果可直接为虚拟电厂日前调度决策提供参考；
4. 可视化直观：通过图表清晰展示各设备运行状态与不确定性影响，便于结果分析与验证。

六、总结

本套代码基于鲁棒优化理论，针对虚拟电厂日前经济调度中的源-荷双重不确定性问题，提供了全面、灵活的解决方案。三个核心版本分别对应不同的不确定性处理范围，可根据实际场景选择使用。代码通过严谨的数学建模、清晰的约束构建与直观的结果可视化，实现了经济性与鲁棒性的平衡，为虚拟电厂在复杂环境下的高效运行提供了技术支撑。
