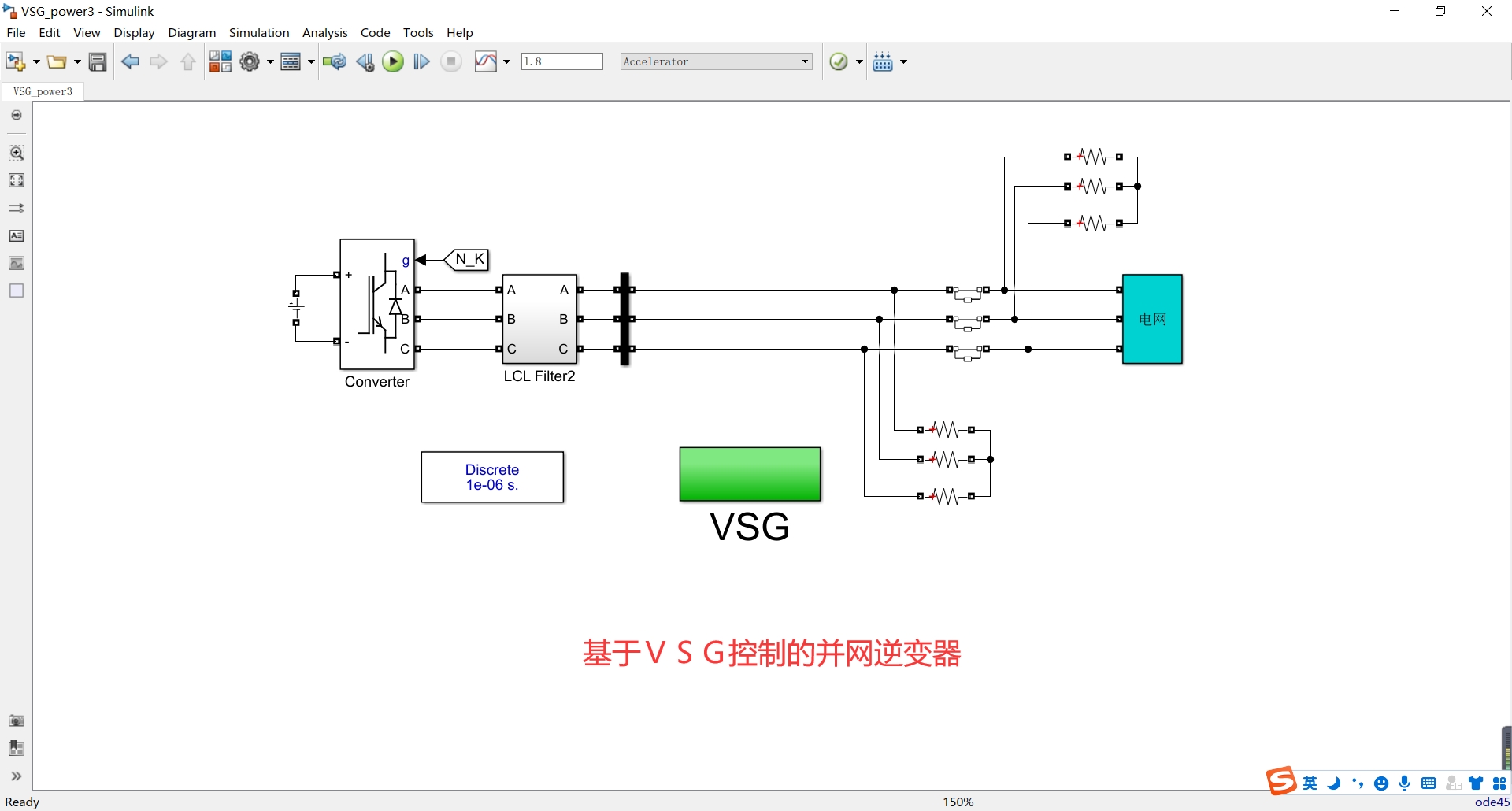

虚拟同步机（VSG）技术这两年越来越火，尤其是在新能源并网领域。搞电力电子的工程师们现在见面不聊两句VSG仿真都不好意思打招呼。今天咱们就抛开那些复杂的数学推导，直接上手玩点实际的——用Python搭建个虚拟同步机模型，看看并网离网切换到底怎么实现。

先来段离网运行的代码热热身。下面这段代码模拟了VSG在孤岛模式下的频率响应：

class VSG_Offgrid:
    def __init__(self):
        self.J = 0.2  # 虚拟惯量
        self.D = 4.0  # 阻尼系数
        self.omega0 = 314  # 额定角频率

    def frequency_control(self, P_ref, P_measure, dt):
        delta_omega = (P_ref - P_measure) / (self.D * self.omega0)
        self.omega = self.omega0 + delta_omega
        # 惯量响应
        acceleration = (P_ref - P_measure) / self.J
        self.omega += acceleration * dt
        return self.omega

重点看那个frequency_control方法，这里实现了VSG的核心特征——虚拟惯量（J参数）和下垂控制（D参数）。当负载突变时，J参数决定了频率变化的斜率，就像真正的同步发电机转子储存的动能一样。dt参数特别重要，做实时仿真时如果步长设置不对，整个系统会发散。

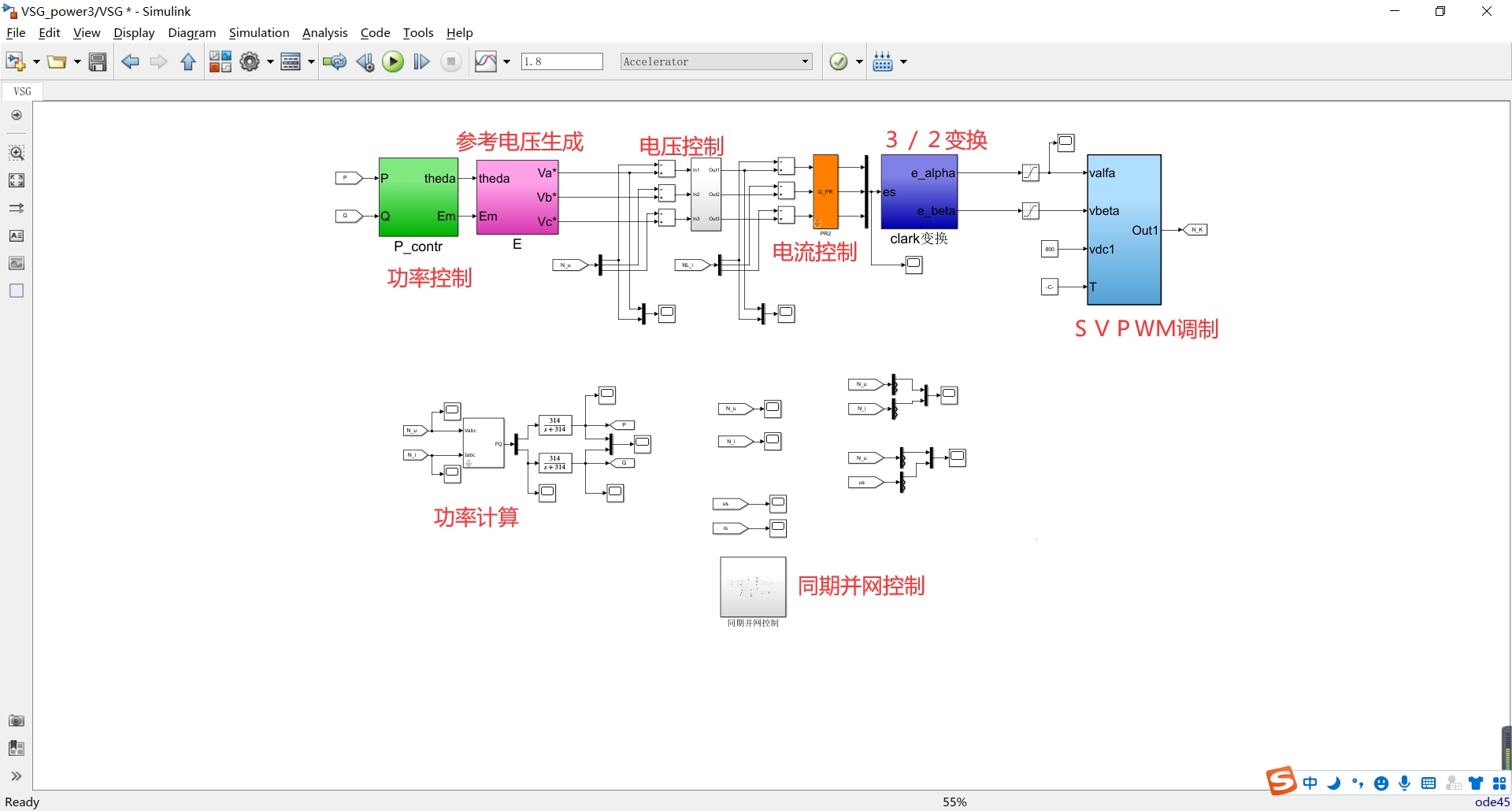

并网时的控制策略就完全不同了。下面这段预同期并网控制的代码，能自动调整电压和相位：

def pre_synchronization(v_grid, v_vsg, freq_grid, freq_vsg):
    # 电压幅值匹配
    v_error = abs(v_grid) - abs(v_vsg)
    v_correction = PID(kp=0.5, ki=0.1).update(v_error)

    # 锁相环实现频率跟踪
    phase_error = np.angle(v_grid) - np.angle(v_vsg)
    freq_correction = phase_error * 0.3

    # 复合修正量
    return {
        'voltage': v_correction,
        'frequency': freq_grid + freq_correction
    }

这里用到了两个关键技术：PID调节电压幅值，锁相环跟踪相位。注意频率修正不是直接设置目标值，而是通过相位差动态调整，这样并网瞬间才不会出现功率冲击。实际工程中，这个函数的调用时机很有讲究——必须在断路器闭合前至少3个周波开始调整。

VSG，VSG仿真，同期并网控制，离网运行仿真，并网运行仿真，预同期并网控制，虚拟同步机仿真，虚拟同步机的逆变器，并网逆变器仿真

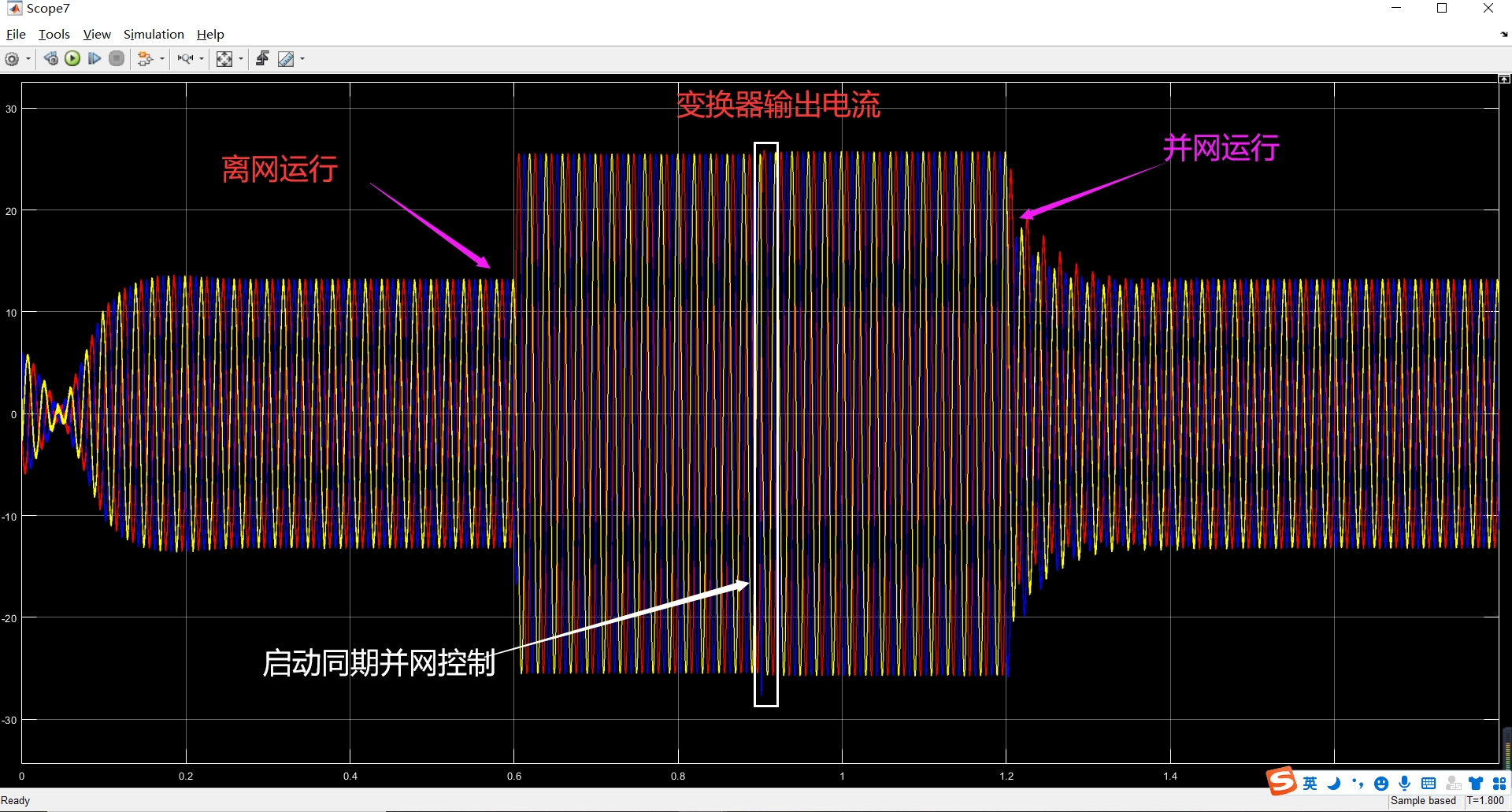

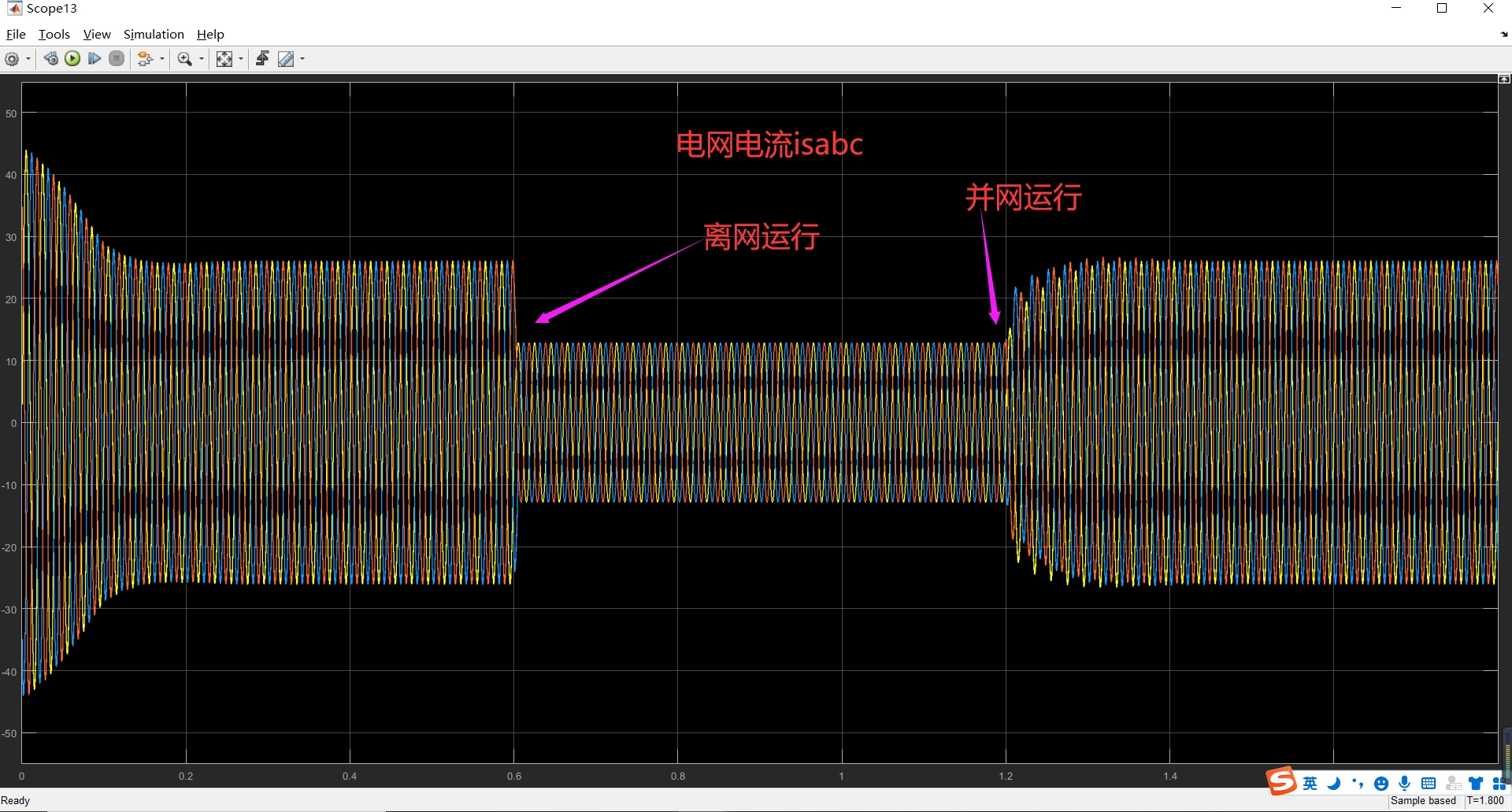

离网切并网的瞬间最能检验VSG性能。分享一个仿真时踩过的坑：有次忘记在控制逻辑里添加状态切换标志，结果并网后下垂控制还在起作用，导致系统震荡。后来加了这个状态机就稳了：

class OperationMode(Enum):
    ISLANDED = 0
    SYNCHRONIZING = 1
    GRID_CONNECTED = 2

def mode_manager(grid_voltage, vsg_voltage):
    if abs(grid_voltage) < 0.1:  # 电网失压
        return OperationMode.ISLANDED
    elif phase_match(grid_voltage, vsg_voltage):  # 相位匹配
        return OperationMode.GRID_CONNECTED
    else:
        return OperationMode.SYNCHRONIZING

这个状态机用三个状态管理运行模式，特别是SYNCHRONIZING状态的退出条件需要做滞回比较，防止在临界点反复切换。实际调试时可以用示波器观察VSG输出电压和电网电压的Lissajous图形，当图形从椭圆变成一条直线时，说明相位已经对齐。

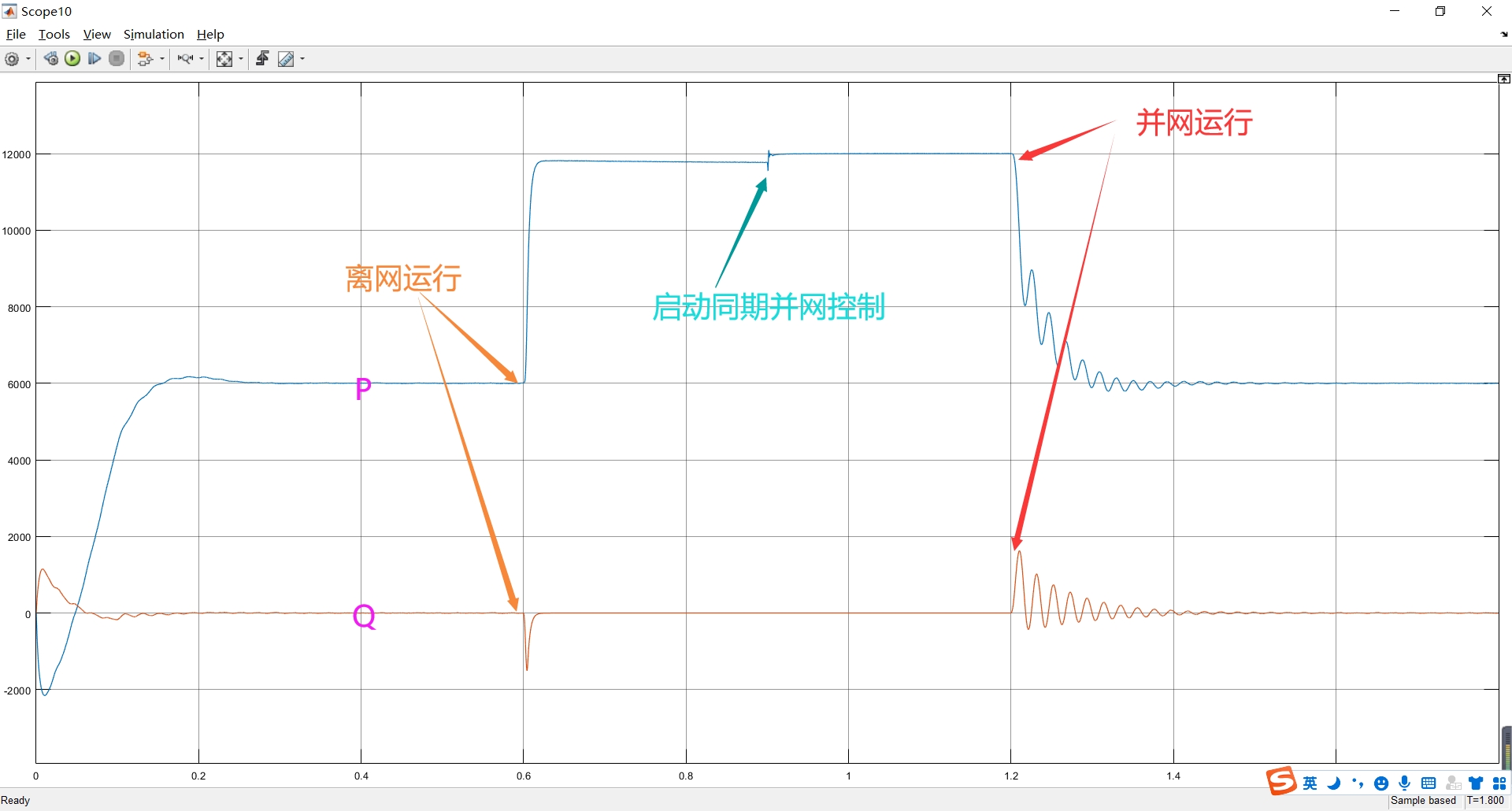

最后说说怎么验证仿真结果。跑完仿真别急着看波形，先检查这几个关键指标：并网冲击电流是否小于1.5倍额定电流、频率调节时间是否在100ms以内、模式切换时THD有没有突增。用Python的话可以这样批量分析实验数据：

def analyze_results(current_log):
    inrush = max(abs(current_log[:100]))  # 前100个采样点
    settling_time = np.where(np.abs(current_log - 1.0) < 0.02)[0][0]  # 进入2%误差带
    thd = calculate_thd(current_log[1000:])  # 稳态部分
    return inrush, settling_time, thd

这个方法虽然简陋，但能快速筛选出不合格的仿真案例。记得仿真步长要设得比实际控制系统采样周期小至少5倍，否则会漏掉高频瞬态。

搞VSG仿真就像玩电子积木，既要懂控制理论，又得会工程实现。下次遇到仿真振荡的问题，不妨先检查下虚拟惯量和阻尼系数的比值，再调调锁相环带宽，说不定就有惊喜。毕竟，能让一个数学模型像真实发电机一样"喘着粗气"稳定运行，本身就是件挺酷的事。
