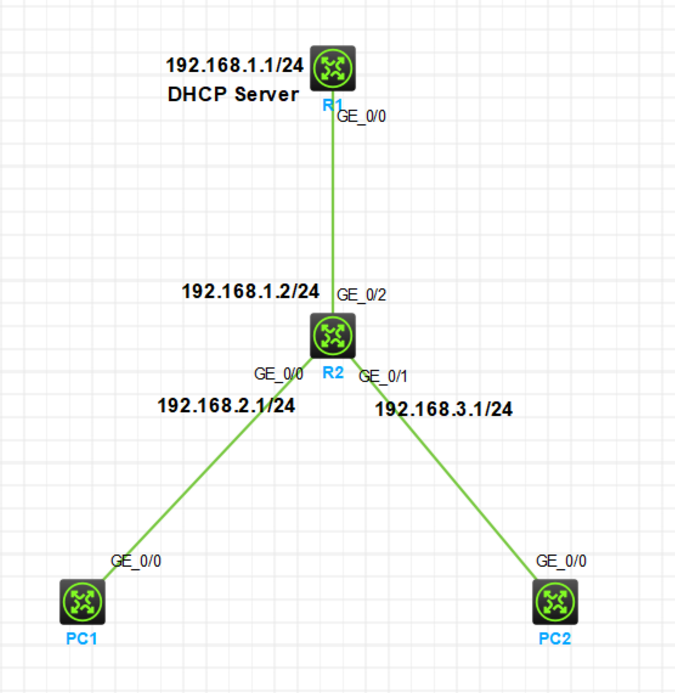

一、实验拓扑

二、实验需求

1.按照图示配置IP地址

2.PC1和PC2使用路由器模拟

3.在R1上配置DHCP服务，为192.168.2.0/24网段和192.168.3.0/24网段的2台PC分配IP地址，需要在R2上开启DHCP中继，R1上配置默认路由

三、实验步骤

1、配置IP

R1

[R1]INT G0/0

[R1-GigabitEthernet0/0]IP A 192.168.1.1 24

R2

[R2]INT G0/0

[R2-GigabitEthernet0/0]IP A 192.168.2.1 24

[R2-GigabitEthernet0/0]INT G0/1

[R2-GigabitEthernet0/1]IP A 192.168.3.1 24

[R2-GigabitEthernet0/1]INT G0/2

[R2-GigabitEthernet0/2]IP A 192.168.1.2 24

 2、PC1和PC2使用路由器模拟，客户端启用DHCP功能

PC1

 [PC1]DHCP EN //开启DHCP功能

[PC1]INT G0/0

[GigabitEthernet0/0]IP address dhcp-alloc //获取地址方式为DHCP

PC2

[PC2]DHCP EN //开启DHCP功能

[PC2]INT G0/0

[PC2-GigabitEthernet0/0]IP address dhcp-alloc //获取地址方式为DHCP

3、在R1上配置DHCP服务，为192.168.2.0/24网段和192.168.3.0/24网段的2台PC分配IP地址，需要在R2上开启DHCP中继，R1上配置默认路由 步骤一：在R1上配置DHCP服务，为192.168.2.0/24网段和192.168.3.0/24网段的2台PC分配IP地址

R1

[R1]DHCP en

[R1]DHCP server ip-pool 1 //创建1号DHCP地址池

[R1-dhcp-pool-1]NET 192.168.2.0 MASK 255.255.255.0 //宣告网段192.168.2.0/24

[R1-dhcp-pool-1]gateway-list 192.168.2.1 //网关为192.168.2.1

[R1]DHCP server ip-pool 2

[R1-dhcp-pool-2]NET 192.168.3.0 MASK 255.255.255.0

[R1-dhcp-pool-2]gateway-list 192.168.3.1

步骤二：在R2上开启DHCP中继 分析：默认情况下，DHCP只能为处于同一网段的客户端分配地址，跨网段分配地址需配置DHCP中继来实现

R2

[R2]DHCP EN

[R2]INT G0/0

[R2-GigabitEthernet0/0]DHCP select relay //在连接客户端的接口上开启DHCP中继功能

[R2-GigabitEthernet0/0]DHCP relay server-address 192.168.1.1 //指定DHCP服务器的IP地址

[R2-GigabitEthernet0/0]INT G0/1

[R2-GigabitEthernet0/1]DHCP select relay

[R2-GigabitEthernet0/1]DHCP relay server-address 192.168.1.1

步骤三：在R1上配置默认路由，使R1的DHCP协议报文可以到达PC 分析：192.168.2.0/24网段和192.168.3.0/24对R1来说是非直连网段，要使R1与PC1、PC2互通，R1需配置一条下一跳为R2的默认路由。

R1

[R1]IP route-static 0.0.0.0 0 192.168.1.2 //配置下一跳为192.168.1.2的默认路由

四、实验结果

1、PC1和PC2各自获得的相应IP地址

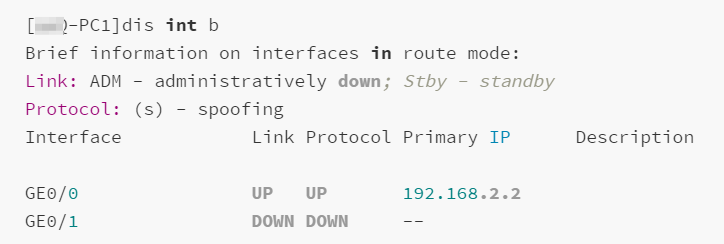

PC1

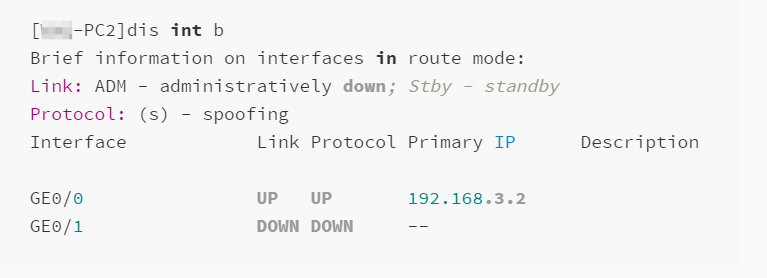

PC2

2、PC1访问192.168.1.1，PC2访问192.168.1.1

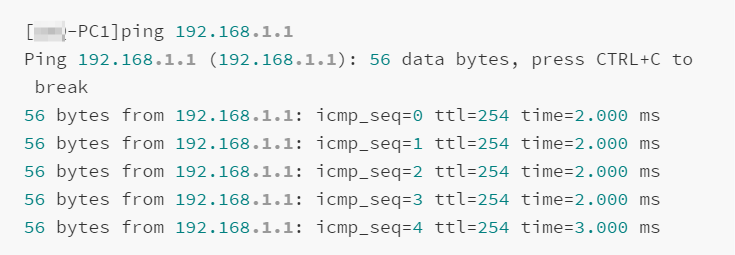

PC1

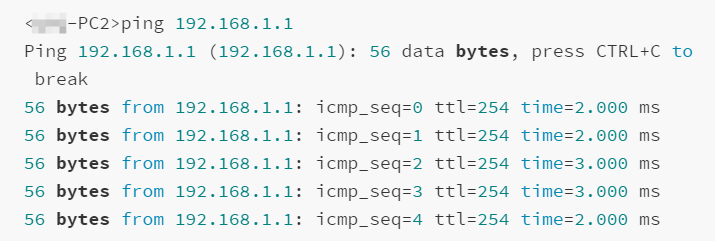

PC2

注意：

1、DHCP服务器和DHCP中继设备上都需开启DHCP服务

2、DHCP中继配置过程中有一个DHCP中继的地址是指向DHCP服务器设备的地址

3、DHCP地址池在配置过程中，如果有中继存在，宣告的网段是PC所在的网段地址

4、由于此处是路由器模拟客户端，需在客户端上配置获取方式
