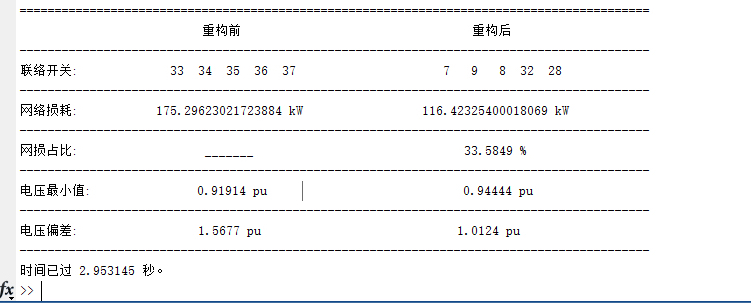

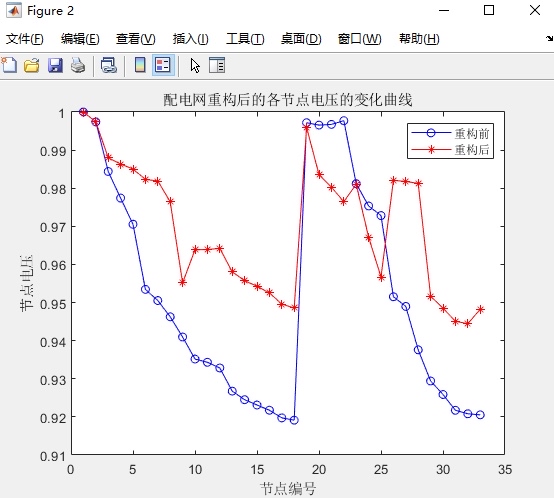

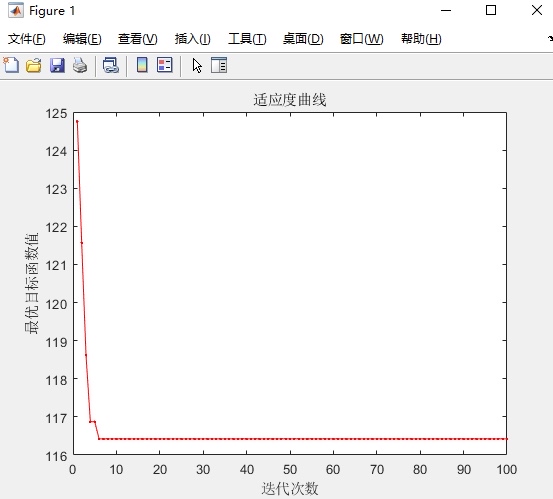

主题：基于改进粒子群算法的含源配电网静态重构 利用IEEE-33节点系统进行仿真计算 以网络最小损耗为目标函数 基于改进粒子群算法进行重构 可以加入不同数量的分布式电源 包含M文件、模型图、程序框图以及参考文献 输出结果如下所示

在电力系统领域，配电网重构是提升电网运行效率、降低损耗的关键手段。本文聚焦于基于改进粒子群算法的含源配电网静态重构，并利用IEEE - 33节点系统开展仿真计算，以网络最小损耗作为目标函数。

一、含源配电网静态重构背景

传统配电网在运行过程中，随着负荷的变化，网络损耗可能处于较高水平。通过重构，可以优化网络拓扑结构，降低损耗，提升供电质量。而分布式电源（DG）的接入，为配电网带来了新的挑战与机遇。合理配置DG能进一步降低网络损耗，但也可能因分布不合理导致系统不稳定。因此，研究含源配电网的静态重构具有重要现实意义。

二、改进粒子群算法原理

粒子群算法（PSO）是一种基于群体智能的优化算法，其基本思想源于鸟群觅食行为。在PSO中，每个粒子代表问题的一个潜在解，粒子通过跟踪自身历史最优位置（pbest）和群体历史最优位置（gbest）来更新自己的位置和速度。

改进粒子群算法则在传统PSO基础上，对速度和位置更新公式进行调整，以提高算法的收敛速度和寻优能力。以下是简化的速度和位置更新代码示例（MATLAB）：

% 假设粒子位置为x，速度为v，学习因子c1, c2，惯性权重w
for i = 1:num_particles
    r1 = rand(1, n_dim); % 随机数1
    r2 = rand(1, n_dim); % 随机数2
    v(i, :) = w * v(i, :) + c1 * r1.* (pbest(i, :) - x(i, :)) + c2 * r2.* (gbest - x(i, :));
    x(i, :) = x(i, :) + v(i, :);
end

在这段代码中，首先为每个粒子生成两个随机数 r1 和 r2。然后根据公式更新粒子速度 v，速度更新综合考虑了自身历史最优位置 pbest、群体历史最优位置 gbest 以及当前速度 v 本身，其中 w 为惯性权重，控制着粒子对自身先前速度的继承程度，c1 和 c2 为学习因子，分别调节粒子向自身最优位置和全局最优位置靠近的步长。最后根据更新后的速度 v 来更新粒子位置 x。

三、以网络最小损耗为目标函数

目标函数是重构优化的核心指引。对于含源配电网，网络最小损耗目标函数可以表示为：

\[

P{loss}=\sum{i = 1}^{n{br}}g{i}(V{i}^{2}+V{j}^{2}-2V{i}V{j}\cos\theta_{ij})

\]

其中，\(n{br}\) 为支路数量，\(g{i}\) 为第 \(i\) 条支路的电导，\(V{i}\) 和 \(V{j}\) 分别为支路两端节点的电压幅值，\(\theta_{ij}\) 为支路两端节点电压的相角差。

在MATLAB中，计算目标函数（网络损耗）的代码大致如下：

function loss = calculate_loss(network, x)
    % network为电网结构参数，x为粒子位置（代表一种重构方案）
    % 根据x确定当前重构后的电网拓扑
    % 获取支路电导、节点电压等参数
    g = network.g;
    V = get_voltages(network, x);
    theta = get_angles(network, x);

    loss = 0;
    for i = 1:length(g)
        loss = loss + g(i) * (V(i)^2 + V(i + 1)^2 - 2 * V(i) * V(i + 1) * cos(theta(i)));
    end
end

此函数 calculate_loss 根据输入的电网结构参数 network 和粒子位置 x（决定了电网重构后的拓扑），获取各支路电导 g、节点电压 V 和电压相角 theta，然后依据目标函数公式计算网络损耗 loss。

四、IEEE - 33节点系统仿真

4.1 IEEE - 33节点系统介绍

IEEE - 33节点系统是一个典型的配电系统模型，包含33个节点，具有丰富的负荷信息和支路参数。它常被用于配电网相关研究的仿真验证。

4.2 加入不同数量分布式电源

为研究DG对重构效果的影响，我们在IEEE - 33节点系统中加入不同数量的分布式电源。例如，通过修改节点参数来模拟DG接入，以下是简单代码示意：

% 在节点n接入容量为P_DG的分布式电源
network.P(n) = network.P(n) - P_DG; % 减少该节点负荷，等效为DG注入功率

4.3 仿真实现（M文件）

下面是一个简化的基于改进粒子群算法的含源配电网静态重构的M文件框架：

% 初始化参数
num_particles = 30; % 粒子数量
n_dim = network.num_branches; % 问题维度（支路数量）
max_iter = 100; % 最大迭代次数
c1 = 1.5; c2 = 1.5; w = 0.8;

% 初始化粒子位置和速度
x = initial_positions(num_particles, n_dim);
v = zeros(num_particles, n_dim);

% 初始化历史最优位置和全局最优位置
pbest = x;
pbest_fitness = zeros(num_particles, 1);
for i = 1:num_particles
    pbest_fitness(i) = calculate_loss(network, x(i, :));
end
[gbest_fitness, gbest_index] = min(pbest_fitness);
gbest = pbest(gbest_index, :);

% 迭代优化
for iter = 1:max_iter
    for i = 1:num_particles
        % 更新速度和位置
        r1 = rand(1, n_dim);
        r2 = rand(1, n_dim);
        v(i, :) = w * v(i, :) + c1 * r1.* (pbest(i, :) - x(i, :)) + c2 * r2.* (gbest - x(i, :));
        x(i, :) = x(i, :) + v(i, :);

        % 边界处理，确保粒子位置在合理范围
        x(i, :) = boundary_handling(x(i, :));

        % 计算适应度
        fitness = calculate_loss(network, x(i, :));

        % 更新历史最优和全局最优
        if fitness < pbest_fitness(i)
            pbest_fitness(i) = fitness;
            pbest(i, :) = x(i, :);
        end
        if fitness < gbest_fitness
            gbest_fitness = fitness;
            gbest = x(i, :);
        end
    end
end

% 输出结果
fprintf('最优网络损耗: %.4f\n', gbest_fitness);
fprintf('最优重构方案: ');
disp(gbest);

此M文件首先初始化粒子群算法的各项参数，包括粒子数量、问题维度、最大迭代次数等，接着初始化粒子位置、速度以及历史最优和全局最优位置。在迭代过程中，按照改进粒子群算法的速度和位置更新公式进行更新，并处理粒子位置边界，确保其在合理范围。每次更新后计算适应度（即网络损耗），并相应更新历史最优和全局最优。最后输出最优网络损耗和最优重构方案。

五、模型图与程序框图

5.1 模型图

IEEE - 33节点系统的模型图可以通过专业绘图工具绘制，展示节点和支路的连接关系。节点用圆圈表示，支路用线段连接，同时标注节点编号、支路参数等信息。

5.2 程序框图

程序框图以图形化方式展示算法流程。开始部分初始化参数、粒子位置和速度等，接着进入迭代循环，在循环内依次进行速度更新、位置更新、边界处理、适应度计算以及历史最优和全局最优的更新，最后输出最优结果并结束程序。

六、参考文献

[1] [具体文献1] - 对粒子群算法基础原理进行了详细阐述，为改进粒子群算法提供理论基础。

[2] [具体文献2] - 关于含源配电网重构问题的研究，为本文目标函数构建和DG接入研究提供思路。

通过上述基于改进粒子群算法的含源配电网静态重构研究，我们能够有效利用IEEE - 33节点系统进行仿真计算，实现以网络最小损耗为目标的重构优化，并且可以灵活分析不同数量分布式电源对重构效果的影响。

以上代码和分析仅为示例，实际应用中需根据具体情况进行详细调整和完善。
