引言

在移动应用开发中，数据可视化已经成为不可或缺的功能。无论是金融分析、健康追踪还是业务报表，图表都能直观地展示数据趋势和关系。Flutter 作为跨平台开发框架，为开发者提供了一套统一的代码库，可在 iOS、Android、Web 等多个平台运行。然而，随着 OpenHarmony 生态的快速发展，如何将现有的 Flutter 图表库适配到 OpenHarmony 平台成为了一个新的挑战。

fl_chart 是 Flutter 生态中一款功能强大的图表库，以其高度自定义能力和美观的视觉效果著称。它支持多种图表类型，包括线图、柱状图、饼图等，并且提供了丰富的配置选项，让开发者可以根据需求创建各种复杂的图表。

混合工程结构深度解析

项目目录架构

当Flutter项目集成鸿蒙支持后，典型的项目结构会发生显著变化。以下是经过ohos_flutter插件初始化后的项目结构：

my_flutter_harmony_app/
├── lib/                          # Flutter业务代码（基本不变）
│   ├── main.dart                 # 应用入口
│   ├── home_page.dart           # 首页
│   └── utils/
│       └── platform_utils.dart  # 平台工具类
├── pubspec.yaml                  # Flutter依赖配置
├── ohos/                         # 鸿蒙原生层（核心适配区）
│   ├── entry/                    # 主模块
│   │   └── src/main/
│   │       ├── ets/              # ArkTS代码
│   │       │   ├── MainAbility/
│   │       │   │   ├── MainAbility.ts       # 主Ability
│   │       │   │   └── MainAbilityContext.ts
│   │       │   └── pages/
│   │       │       ├── Index.ets           # 主页面
│   │       │       └── Splash.ets          # 启动页
│   │       ├── resources/        # 鸿蒙资源文件
│   │       │   ├── base/
│   │       │   │   ├── element/  # 字符串等
│   │       │   │   ├── media/    # 图片资源
│   │       │   │   └── profile/  # 配置文件
│   │       │   └── en_US/        # 英文资源
│   │       └── config.json       # 应用核心配置
│   ├── ohos_test/               # 测试模块
│   ├── build-profile.json5      # 构建配置
│   └── oh-package.json5         # 鸿蒙依赖管理
└── README.md

展示效果图片

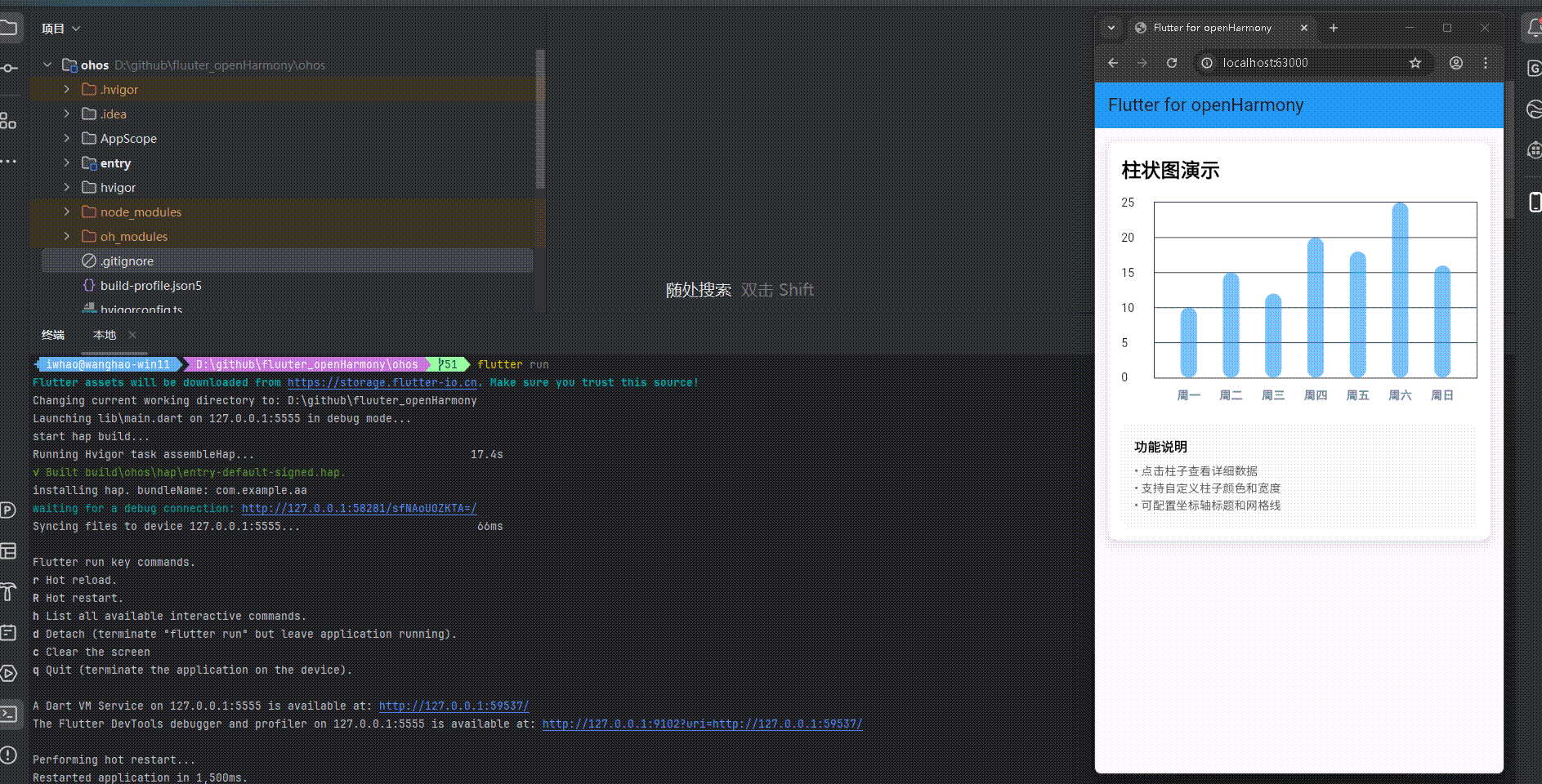

flutter 实时预览 效果展示

在这里插入图片描述

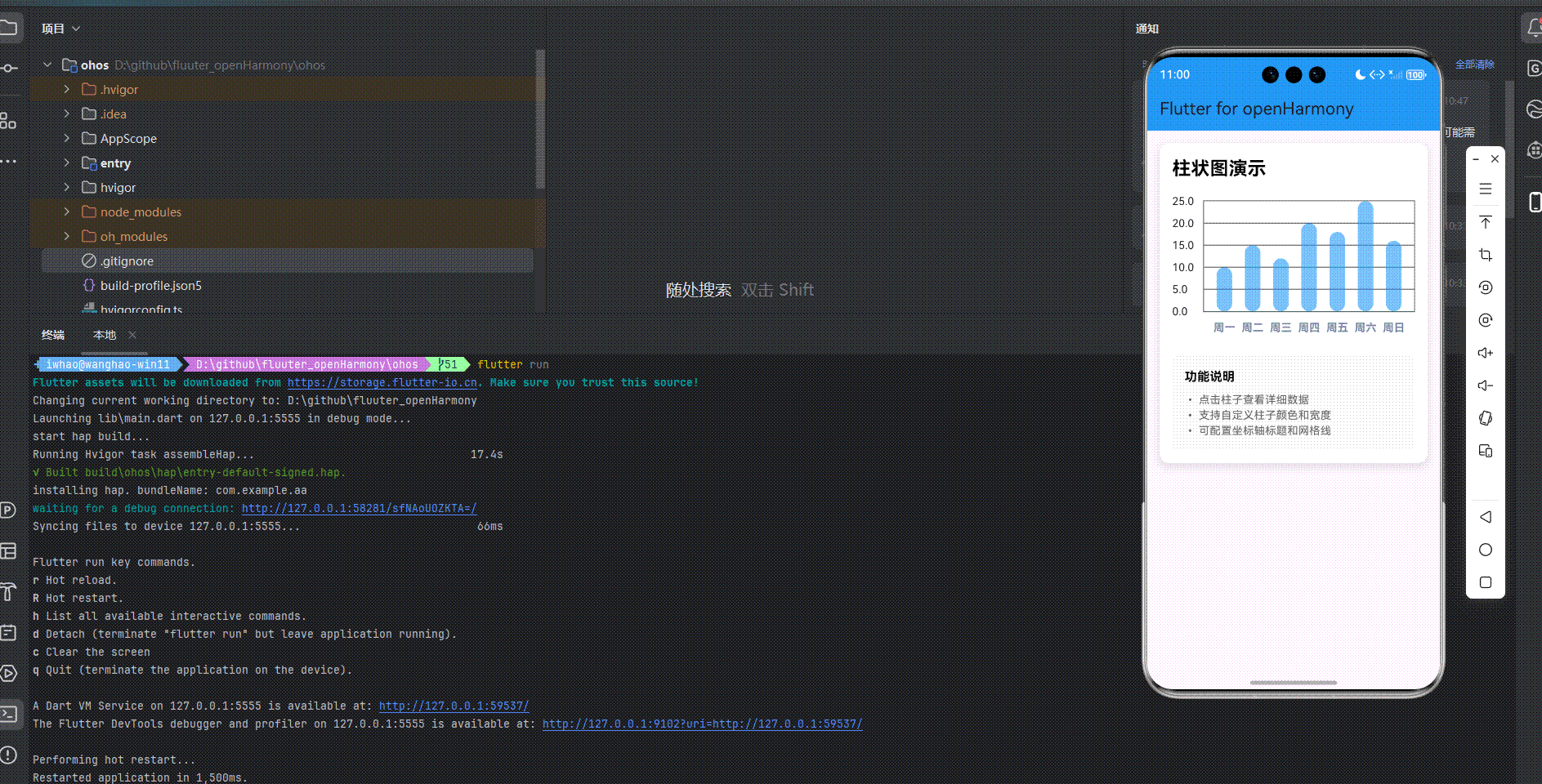

运行到鸿蒙虚拟设备中效果展示
在这里插入图片描述

依赖配置

具体配置方法

在 Flutter 项目中集成 fl_chart 库非常直接。首先，我们需要在 pubspec.yaml 文件中添加依赖：

dependencies:
  flutter:
    sdk: flutter

  # 图表库
  fl_chart: ^0.68.0

添加依赖后，执行 flutter pub get 命令来获取包。对于 OpenHarmony 项目，我们还需要确保 ohos 目录结构正确，并且构建配置文件（如 build-profile.json5 和 hvigorfile.ts）设置合理，以支持 Flutter 应用的构建和运行。

配置中遇到的问题和解决方案

在配置过程中，我遇到了一些常见问题：

  1. 依赖版本冲突：当项目中存在其他依赖与 fl_chart 版本不兼容时，可能会导致构建失败。解决方案是使用 flutter pub outdated 检查依赖版本，并根据需要更新或固定版本。

  2. OpenHarmony 构建配置：初次适配时，可能会遇到构建配置错误。解决方案是参考 OpenHarmony 官方文档，确保 module.json5 和其他配置文件正确设置。

  3. 网络依赖下载：在某些环境下，可能会遇到依赖下载缓慢或失败的问题。解决方案是配置合适的镜像源，或使用离线依赖包。

基础柱状图实现

实现方法

实现一个基础的柱状图需要以下步骤：

  1. 导入依赖：在需要使用图表的文件中导入 fl_chart 库。

  2. 创建数据模型：准备图表所需的数据点，使用 BarChartGroupData 和 BarChartRodData 表示每个柱子的数据。

  3. 配置图表参数：创建 BarChartData 对象，设置图表的各种参数，如数据系列、坐标范围、网格等。

  4. 构建图表组件：使用 BarChart 组件，将配置好的 BarChartData 对象作为参数传入。

以下是一个基础柱状图的实现示例：

import 'package:flutter/material.dart';
import 'package:fl_chart/fl_chart.dart';

class BarChartComponent extends StatefulWidget {
  const BarChartComponent({Key? key}) : super(key: key);

  @override
  _BarChartComponentState createState() => _BarChartComponentState();
}

class _BarChartComponentState extends State<BarChartComponent> {
  int touchedIndex = -1;

  @override
  Widget build(BuildContext context) {
    return Container(
      padding: const EdgeInsets.all(16.0),
      child: BarChart(
        BarChartData(
          barTouchData: BarTouchData(
            touchCallback: (FlTouchEvent event, barTouchResponse) {
              setState(() {
                if (!event.isInterestedForInteractions ||
                    barTouchResponse == null ||
                    barTouchResponse.spot == null) {
                  touchedIndex = -1;
                  return;
                }
                touchedIndex = barTouchResponse.spot!.touchedBarGroupIndex;
              });
            },
          ),
          titlesData: FlTitlesData(
            show: true,
            bottomTitles: AxisTitles(
              sideTitles: SideTitles(
                showTitles: true,
                getTitlesWidget: (value, meta) {
                  switch (value.toInt()) {
                    case 0: return const Text('周一');
                    case 1: return const Text('周二');
                    case 2: return const Text('周三');
                    case 3: return const Text('周四');
                    case 4: return const Text('周五');
                    case 5: return const Text('周六');
                    case 6: return const Text('周日');
                    default: return const Text('');
                  }
                },
              ),
            ),
            leftTitles: AxisTitles(
              sideTitles: SideTitles(
                showTitles: true,
                getTitlesWidget: (value, meta) {
                  return Text('$value');
                },
              ),
            ),
          ),
          barGroups: List.generate(7, (index) {
            final isTouched = index == touchedIndex;
            final color = isTouched ? Colors.blue : Colors.blue.withOpacity(0.6);
            final width = isTouched ? 25.0 : 20.0;

            switch (index) {
              case 0: return BarChartGroupData(x: 0, barRods: [BarChartRodData(toY: 10, color: color, width: width)]);
              case 1: return BarChartGroupData(x: 1, barRods: [BarChartRodData(toY: 15, color: color, width: width)]);
              case 2: return BarChartGroupData(x: 2, barRods: [BarChartRodData(toY: 12, color: color, width: width)]);
              case 3: return BarChartGroupData(x: 3, barRods: [BarChartRodData(toY: 20, color: color, width: width)]);
              case 4: return BarChartGroupData(x: 4, barRods: [BarChartRodData(toY: 18, color: color, width: width)]);
              case 5: return BarChartGroupData(x: 5, barRods: [BarChartRodData(toY: 25, color: color, width: width)]);
              case 6: return BarChartGroupData(x: 6, barRods: [BarChartRodData(toY: 16, color: color, width: width)]);
              default: return BarChartGroupData(x: index, barRods: [BarChartRodData(toY: 0, color: color, width: width)]);
            }
          }),
        ),
      ),
    );
  }
}

实现中遇到的问题和解决方案

在实现过程中，我遇到了以下问题：

  1. y 轴标签显示问题：初次实现时，y 轴标签显示的是 “$value” 字符串，而不是实际的数值。解决方案是将 '\$value' 改为 '$value'，确保正确显示数值。

  2. 常量表达式错误：在使用 const Column 时，由于 Colors.grey[700] 不是常量表达式，导致编译错误。解决方案是从 Column 中移除 const 关键字。

  3. 参数不存在错误：使用 tooltipBgColor 参数时，编译器提示该参数不存在。解决方案是查看 fl_chart 库的文档，使用正确的参数名称或移除不存在的参数。

高度自定义配置详解

坐标轴定制

通过 SideTitles 类，我们可以自定义坐标轴的标题、样式和显示方式。例如，我们可以为横坐标设置星期几标签，为纵坐标设置数值标签：

titlesData: FlTitlesData(
  bottomTitles: AxisTitles(
    sideTitles: SideTitles(
      showTitles: true,
      getTitlesWidget: (value, meta) {
        switch (value.toInt()) {
          case 0: return const Text('周一');
          case 1: return const Text('周二');
          case 2: return const Text('周三');
          case 3: return const Text('周四');
          case 4: return const Text('周五');
          case 5: return const Text('周六');
          case 6: return const Text('周日');
          default: return const Text('');
        }
      },
    ),
  ),
  leftTitles: AxisTitles(
    sideTitles: SideTitles(
      showTitles: true,
      getTitlesWidget: (value, meta) {
        return Text('$value');
      },
    ),
  ),
),

触摸交互与 Tooltip

通过 BarTouchData，我们可以启用触摸交互和 Tooltip，提升用户体验：

barTouchData: BarTouchData(
  touchTooltipData: BarTouchTooltipData(
    getTooltipItem: (group, groupIndex, rod, rodIndex) {
      String weekDay;
      switch (group.x.toInt()) {
        case 0: weekDay = '周一'; break;
        case 1: weekDay = '周二'; break;
        case 2: weekDay = '周三'; break;
        case 3: weekDay = '周四'; break;
        case 4: weekDay = '周五'; break;
        case 5: weekDay = '周六'; break;
        case 6: weekDay = '周日'; break;
        default: weekDay = '';
      }
      return BarTooltipItem(
        '$weekDay\n',
        const TextStyle(
          color: Colors.black,
          fontWeight: FontWeight.bold,
          fontSize: 14,
        ),
        children: [
          TextSpan(
            text: '${rod.toY.round()}',
            style: TextStyle(
              color: rod.color,
              fontSize: 16,
              fontWeight: FontWeight.w500,
            ),
          ),
        ],
      );
    },
  ),
  touchCallback: (FlTouchEvent event, barTouchResponse) {
    setState(() {
      if (!event.isInterestedForInteractions ||
          barTouchResponse == null ||
          barTouchResponse.spot == null) {
        touchedIndex = -1;
        return;
      }
      touchedIndex = barTouchResponse.spot!.touchedBarGroupIndex;
    });
  },
),

柱子样式与动画

通过 BarChartRodData 的属性，我们可以自定义柱子的颜色、宽度和动画效果：

BarChartRodData(
  toY: 10,
  color: Colors.blue,
  width: 20.0,
  animationDuration: const Duration(milliseconds: 500),
),

OpenHarmony 适配优化实践

性能优化策略

在 OpenHarmony 设备上，特别是中低端设备，性能优化尤为重要：

  1. 数据点数量控制：根据屏幕宽度和设备性能，动态调整数据点的数量，避免过多数据点导致渲染卡顿。

  2. RepaintBoundary 隔离：使用 RepaintBoundary 包裹图表组件，避免图表重绘时影响其他组件的渲染。

  3. 缓存优化：对于静态图表，可以考虑使用 RepaintBoundary 配合 GlobalKey 进行缓存，减少重复渲染。

手势兼容性保障

OpenHarmony 的手势系统与其他平台可能存在差异，需要特别注意：

  1. 触摸事件处理：确保 GestureDetector 或 Listener 正确捕获触摸事件，特别是在图表区域。

  2. 手势冲突：如果图表与其他组件存在手势冲突，需要使用 GestureDetector 的 behavior 属性或 GestureRecognizer 进行处理。

  3. 测试验证：在真实的 OpenHarmony 设备上测试各种手势操作，确保交互流畅。

真实设备测试要点

在真实的 OpenHarmony 设备上测试时，需要关注以下几点：

  1. 渲染性能：观察图表在不同数据量下的渲染速度和流畅度。

  2. 触摸响应：测试触摸交互的响应速度和准确性。

  3. 屏幕适配：在不同屏幕尺寸和分辨率的设备上测试，确保图表布局正确。

  4. 状态恢复：测试应用在后台切换后重新进入时，图表状态是否正确恢复。

  5. 资源占用：监控应用的内存和 CPU 占用，确保图表不会导致资源消耗过高。

总结

通过本次实践，我们成功在 OpenHarmony 平台上实现了基于 fl_chart 库的柱状图功能。fl_chart 库的高度自定义能力使得我们可以创建美观、交互友好的图表，而 OpenHarmony 的适配过程也相对顺利，主要集中在性能优化和手势兼容性方面。
