最近做了个基于 WinCC 7.5 SP2 的纯水项目场景控制案例，想着来和大家分享一下，主要是上位机部分哈，没有 PLC 那块，就当给咱学习路上添点电子资料，仅供参考啦。

一、项目背景

在纯水项目中，我们需要通过上位机对整个流程进行监控和控制，实时了解各个环节的状态，比如水箱液位、水泵运行状态等等，方便操作人员及时做出调整，保证纯水生产稳定进行。

二、WinCC 7.5 上位机组态准备

首先得确保 WinCC 7.5 SP2 软件已正确安装并能正常启动。创建一个新项目，在项目管理器里可以看到各种功能模块，这就好比是一个大工具箱，要用啥工具都从这里找。

三、界面设计

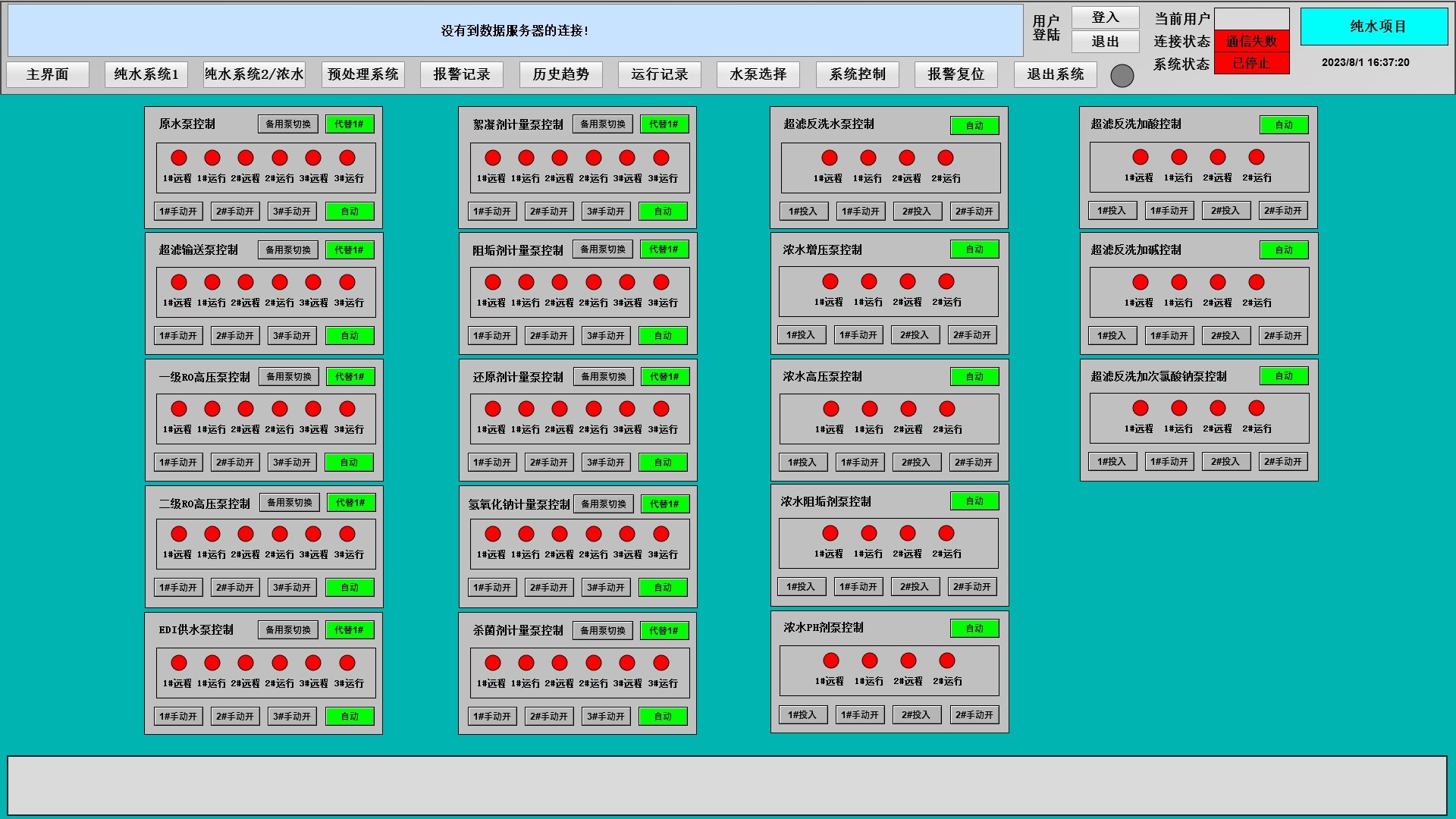

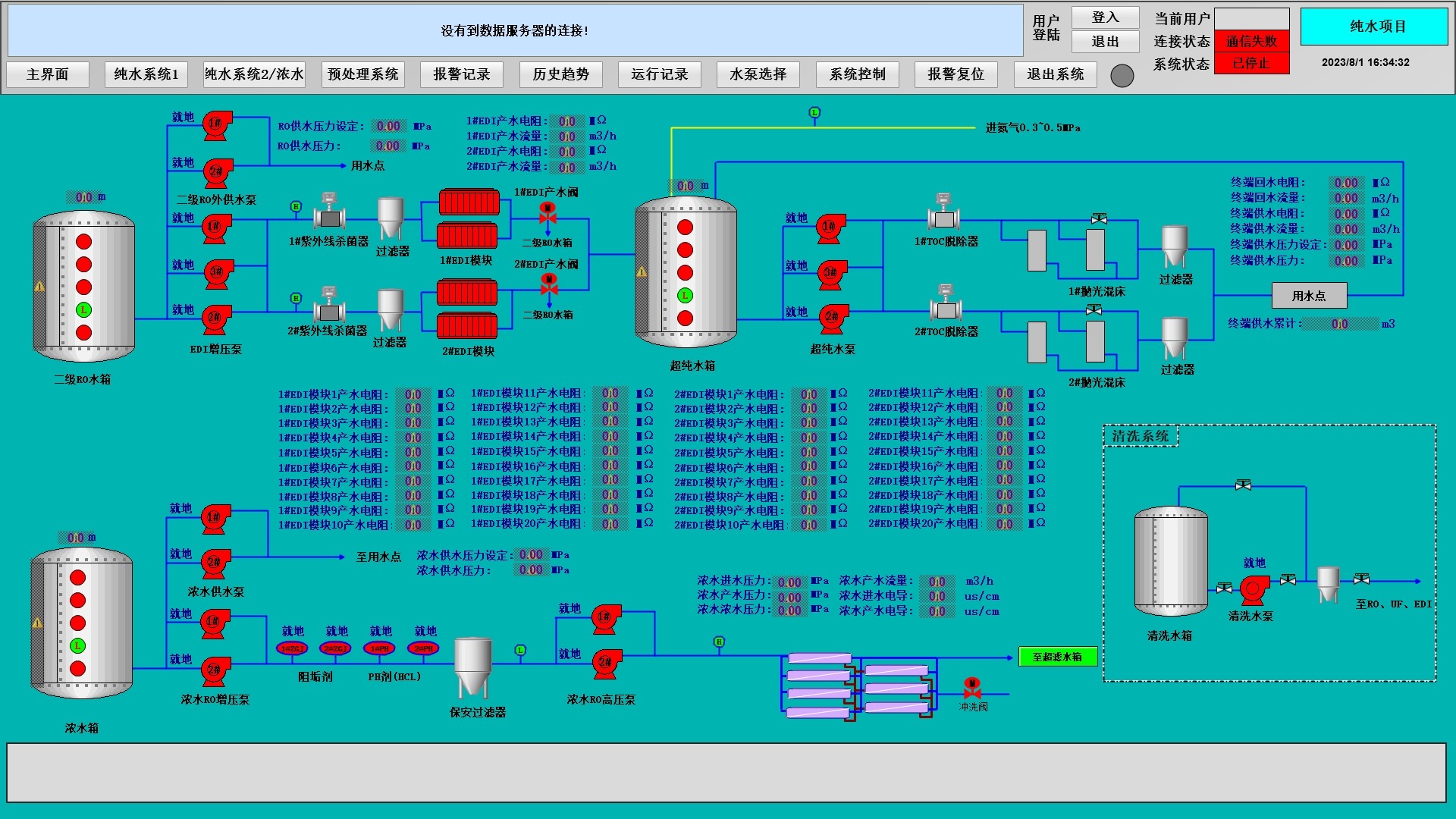

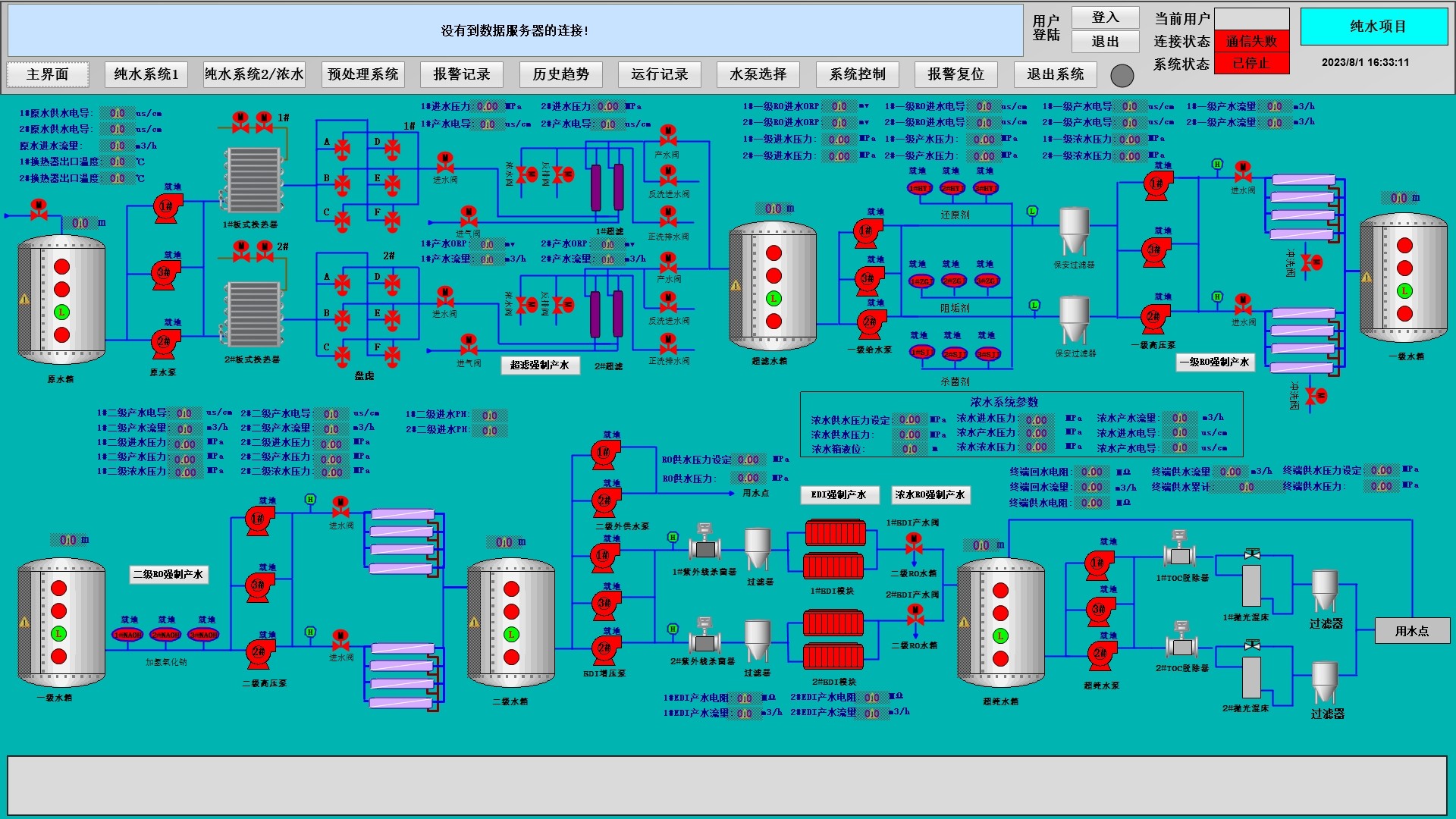

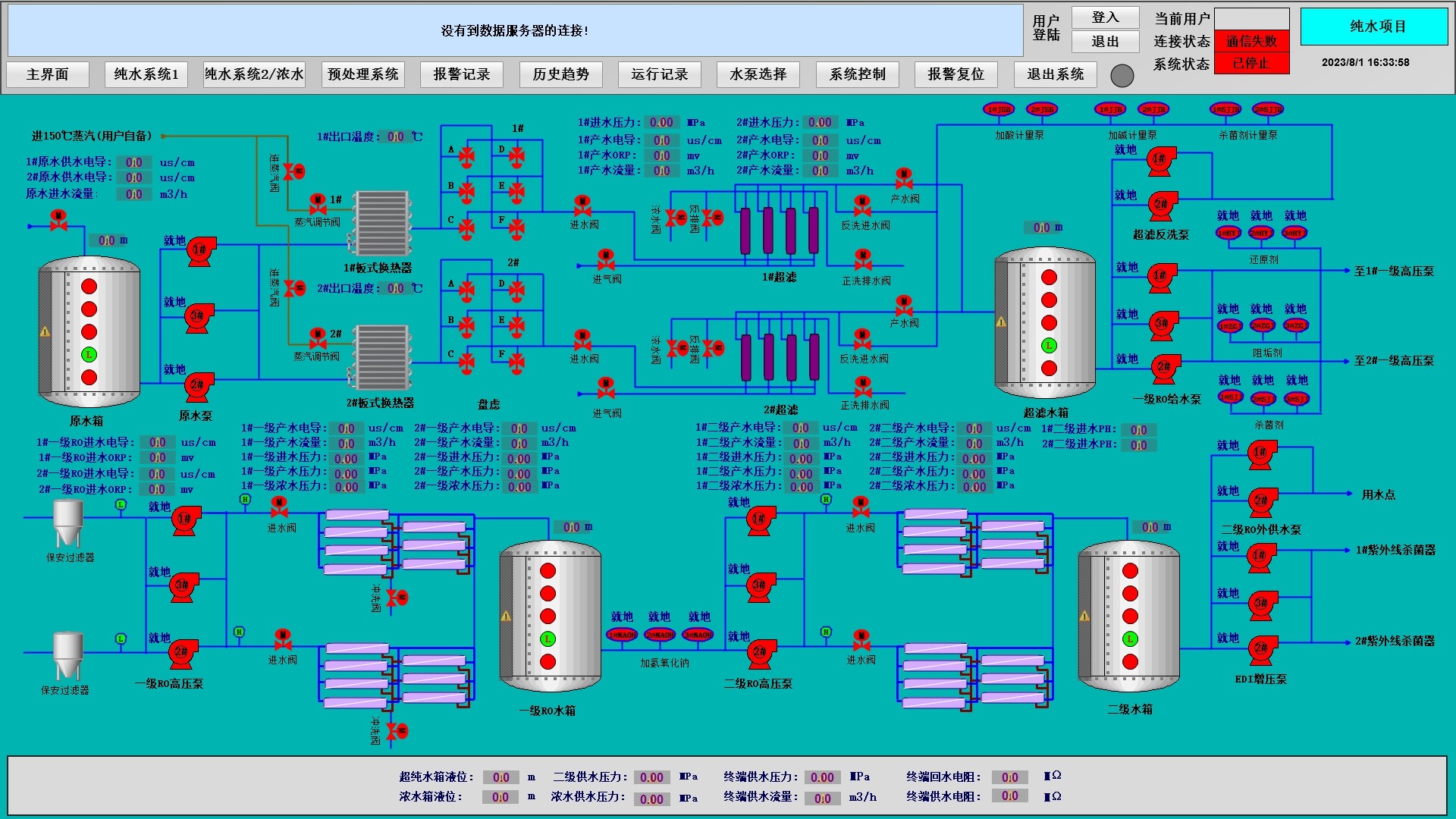

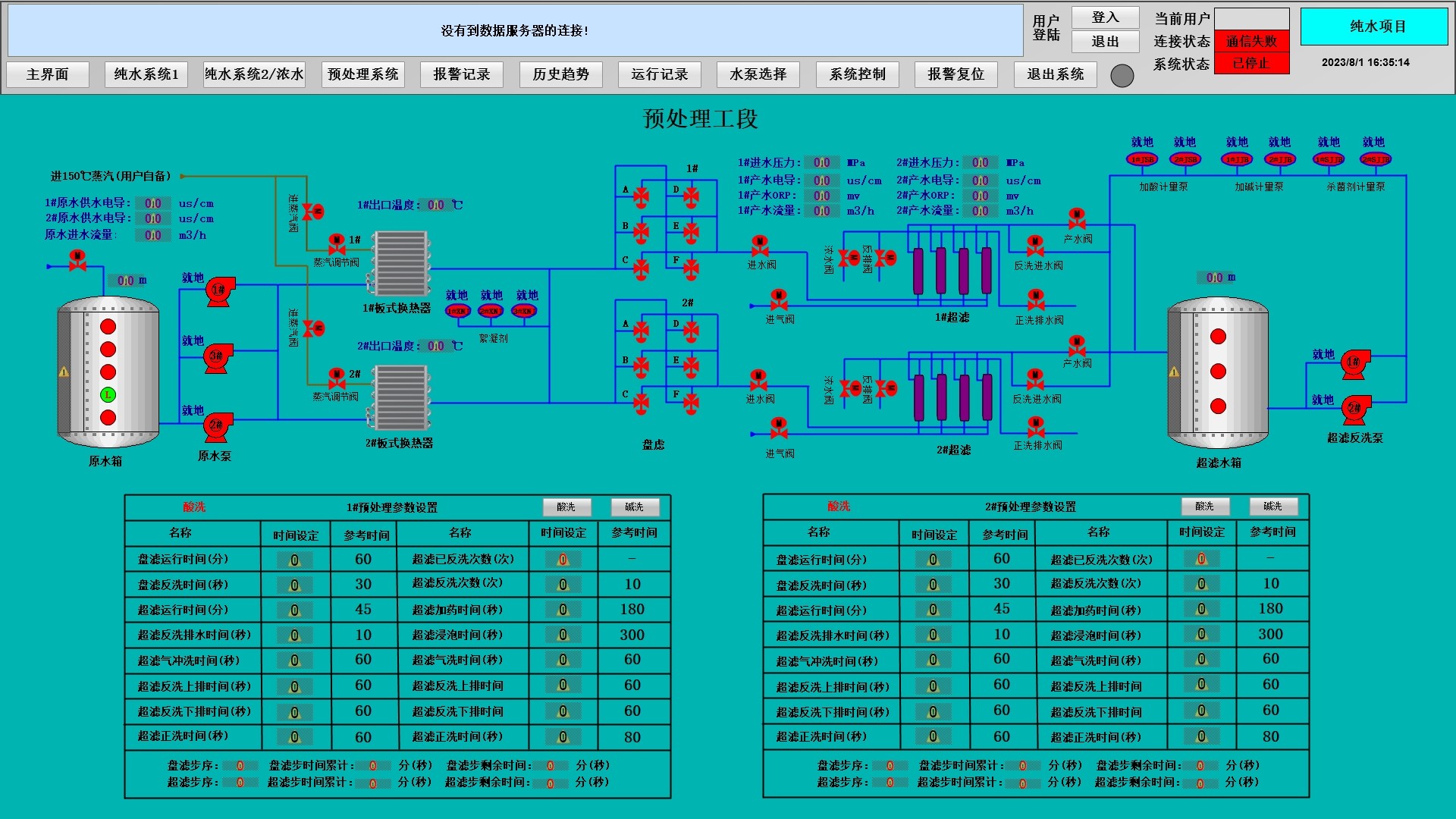

咱得先设计出能让操作人员方便使用的界面。就像搭积木一样，在图形编辑器里，把各种图形元素组合起来。比如说，用矩形代表水箱，线条表示管道，再加上一些指示灯来显示设备状态。

'下面简单写个 VBS 脚本来控制一个指示灯的状态
Sub OnClick(ByVal Item)
    Dim objTag
    Set objTag = HMIRuntime.Tags("指示灯状态变量")
    objTag.Read
    If objTag.Value = 1 Then
        Item.Color = RGB(0, 255, 0)'如果变量值为 1，指示灯变绿色，表示设备运行
    Else
        Item.Color = RGB(255, 0, 0)'否则变红，表示设备停止
    End If
    objTag.Write
End Sub

上面这段 VBS 脚本呢，就是通过读取一个变量的值，来决定指示灯显示什么颜色，很直观地让操作人员知道设备是在运行还是停止。这里面 HMIRuntime.Tags 就是去访问 WinCC 里定义的变量，Read 方法读取变量值，Write 方法是在变量值有改变的时候写回。

四、变量定义

变量可是这个项目的关键纽带，连接着界面显示和实际的数据逻辑。在变量管理器里定义各种变量，比如液位变量、开关量变量。

五、动画连接

有了变量和界面元素，接下来就得把它们关联起来，实现动画效果。还是拿水箱液位来说，液位是动态变化的，通过动画连接，让水箱的液位显示随着液位变量的值实时变动。

// 这里假设用 C# 脚本做动画连接（实际 WinCC 支持多种脚本语言）
private void UpdateTankLevel()
{
    double level = (double)Tag("液位变量").Value;
    double maxLevel = 100; // 假设水箱最大液位 100
    double heightRatio = level / maxLevel;
    tankObject.Height = tankBaseHeight * heightRatio; // tankObject 是代表水箱的图形对象，tankBaseHeight 是水箱初始高度
}

这段 C# 代码，就是获取液位变量的值，根据最大液位算出一个比例，然后按照这个比例去调整代表水箱图形的高度，这样就实现了液位的动态显示啦。

10-wincc 7.5 纯水项目场景控制案例 wincc7.5上位机组态模板 软件：wincc7.5 'sp2 只有上位机案例， 没plc部分 仅供学习参考， 电子资料，

通过这些步骤，基于 WinCC 7.5 的纯水项目上位机场景控制就基本搭建起来啦，希望对大家学习 WinCC 上位机组态有所帮助。
