凌晨三点被警报声吵醒，发现灌溉系统又抽风了。抄起工具箱冲进控制室，PLC的ERROR灯正疯狂闪烁——这已经是本月第三次因为湿度传感器误报导致水泵过载。那一刻我下定决心，要搞个靠谱的智能灌溉方案。

系统核心架构

整套系统采用FX3U-32MT PLC作为主控，搭配MCGS TPC7062K触摸屏。传感器阵列包含土壤湿度、光照强度、温度三剑客，执行机构由电动阀门和变频水泵组成。这里有个坑：田间电磁干扰严重，记得在模拟量信号线上加磁环。

![简化接线图示]

PLC输入侧：

X0-X3 急停/手动/自动模式切换

X10 土壤湿度低信号

X11 降雨传感器

基于三菱PLC和MCGS组态农田智能灌溉系统 带解释的梯形图接线图原理图图纸，io分配，组态画面

输出侧：

Y0 水泵启动

Y1 阀门开度调节

Y4 故障指示灯

// 土壤湿度控制段
|   X010      M10      T0 K300
|---| |-------|/|-------(TON)---
|                    |
|   T0         Y000
|---| |-------(OUT)

这段梯形图的精髓在T0定时器的用法。当土壤湿度低于阈值（X10导通）且未达到最小灌溉间隔（M10常闭），T0开始300秒倒计时。时间到立即启动水泵，避免频繁启停损伤设备。注意K300这个参数要根据作物类型动态调整，我在麦田设的是5分钟，大棚蔬菜得改成180秒。

变频调速玄学

水泵电机用FR-D720变频器驱动，MODBUS-RTU协议通讯。调试时被波特率坑过——PLC的D8120参数必须与变频器站号匹配。分享个实用代码片段：

MOV H0C96 D8120  // 设置通讯格式：9600,7,E,1
RS D100 K8 D200 K6  // 读取变频器频率

这里D100存储发送指令，D200接收返回数据。重点注意每个数据帧间隔要大于3.5个字符时间，否则会出现灵异通讯故障。有个取巧办法：在每条指令后加个1秒的M8029触点。

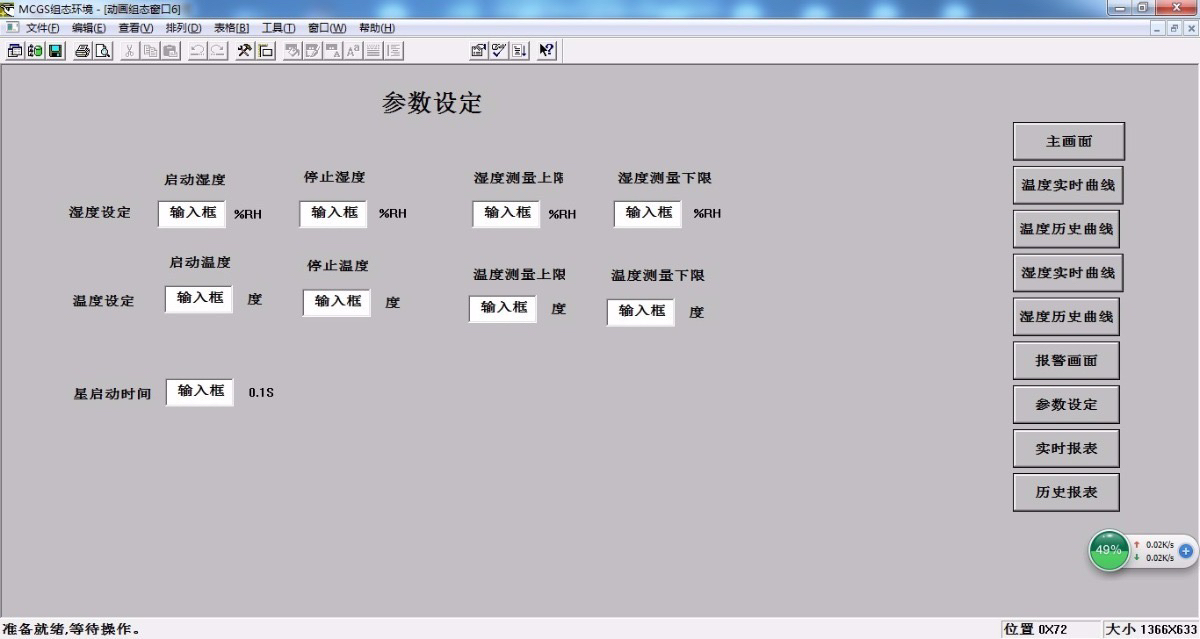

组态画面黑魔法

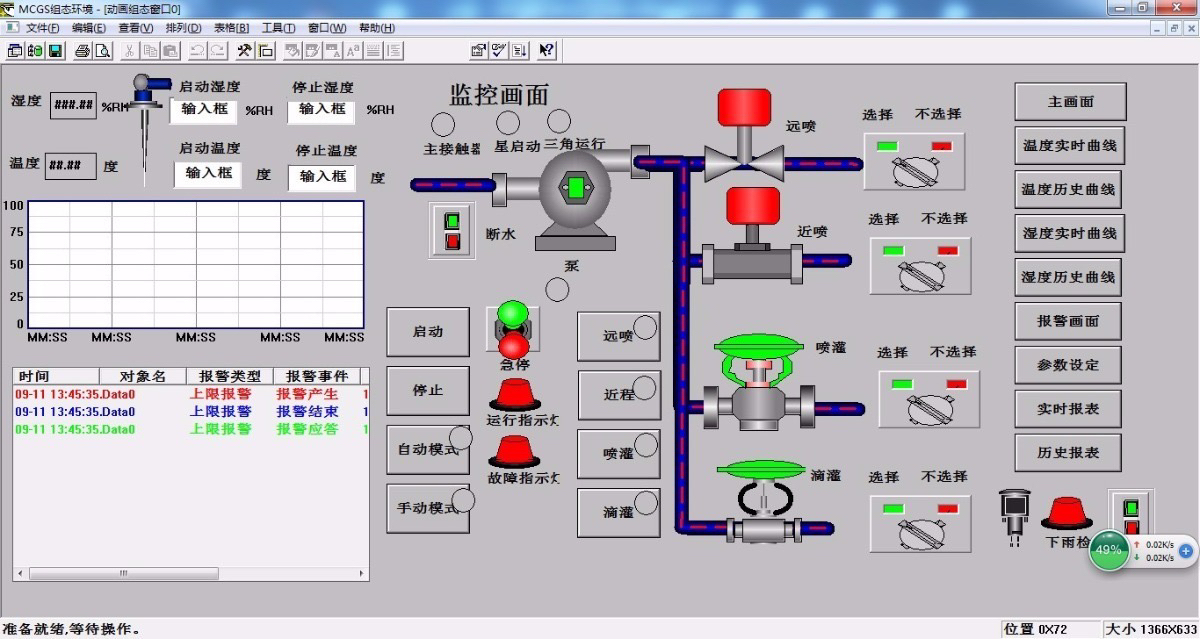

MCGS的画面动态效果靠变量绑定实现。比如水泵状态显示，我用了"可见度动画"绑定Y0的寄存器地址。更骚的操作是做了个虚拟流量曲线：

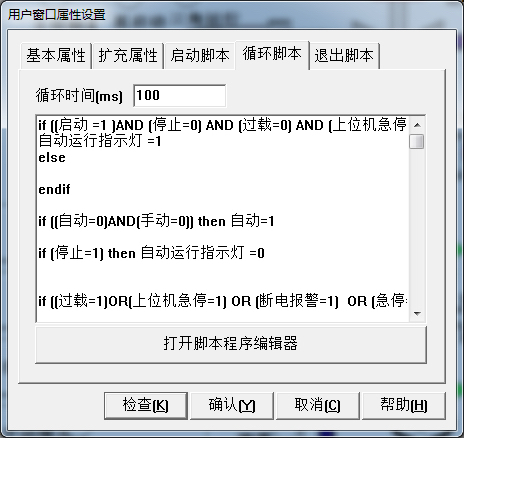

// 在脚本周期执行
if (泵运行标志 == 1) {
  当前流量 = 模拟量输入通道1 * 0.75 + 随机数(-5,5);
  历史数据.shift();
  历史数据.push(当前流量);
}

这个随机数抖动模拟真实水流波动，比死板的直线看起来真实得多。图层管理里记得把动态元件放在最顶层，不然会被背景图覆盖。

调试时发现个隐藏功能：长按屏幕左上角5秒能进工程模式，这里可以直接修改PLC寄存器值。有次现场设备联调，就是靠这个功能跳过了十几个保护逻辑，救急神器。

系统上线后最意外的收获是节水率——相比老式时间控制，智能灌溉方案省了37%用水量。不过田间设备维护才是持久战，建议每季度给传感器做次柠檬酸清洗，特别是水质硬的地区。
