最近在实验室折腾了个好玩的项目——用Proteus模拟气象站硬件，再通过LabVIEW搞个酷炫的监控界面。整个过程就像搭积木一样有趣，特别是当虚拟传感器数据和彩色界面联动起来的时候，简直像在玩高科技版的过家家。下面直接上干货！

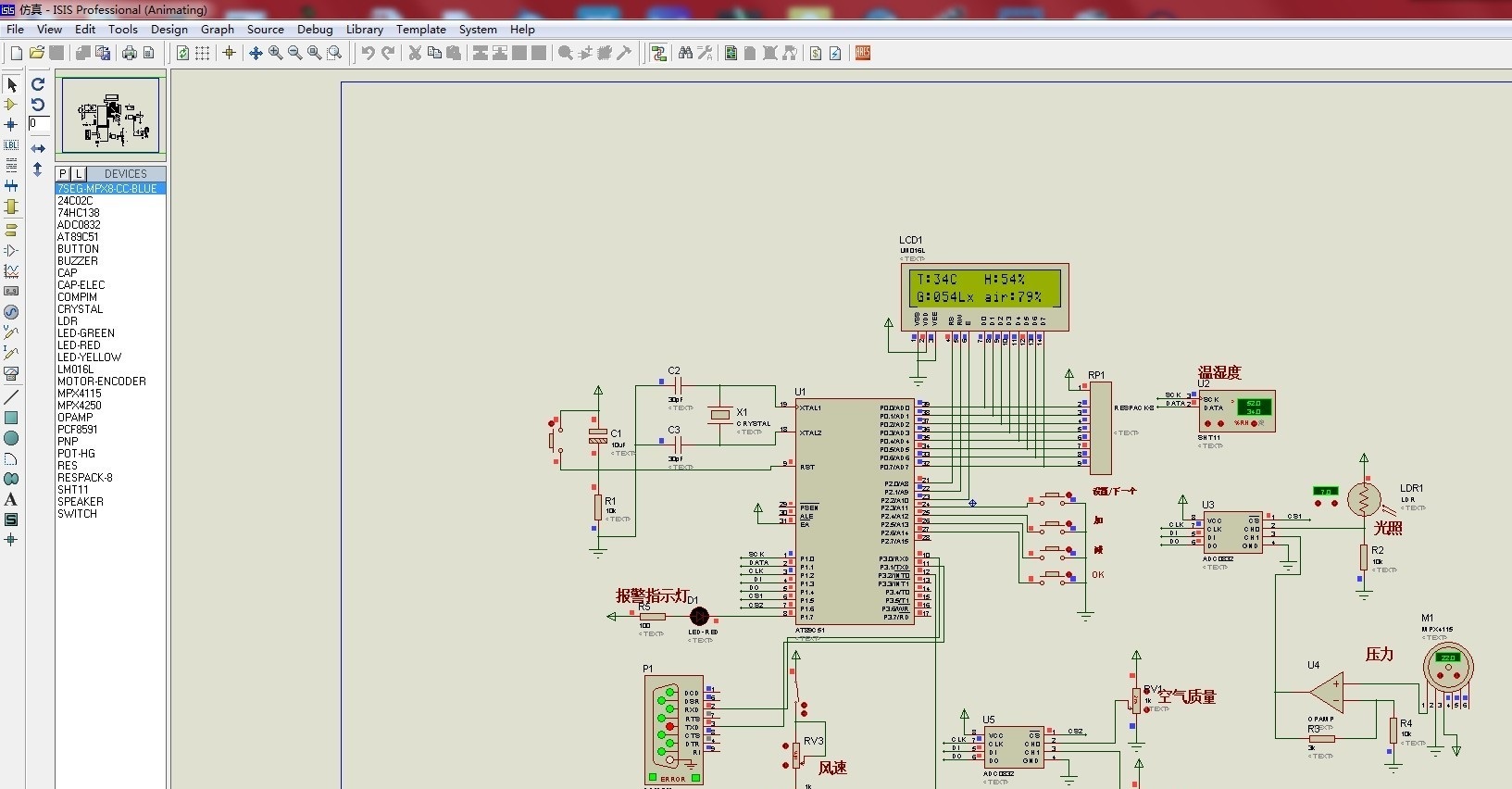

硬件部分咱们用Proteus搭了个精简版气象站（图1），核心是ATmega328P配了堆传感器：

• 风向检测：电位器模拟（ADC0）
• 光照强度：光敏电阻（ADC1）
• 气压/空气：BMP280模块（I2C）
• 异常报警：红色LED+蜂鸣器

关键代码片段（Arduino风格）：

void readSensors(){
  // 读取模拟量
  wind_dir = map(analogRead(A0), 0, 1023, 0, 360);
  light = analogRead(A1);

  // 读取BMP280
  bmp.readPressure(&pressure);
  bmp.readAirQuality(&air_quality); // 模拟空气质量算法

  // 异常检测
  if(pressure < 950 || air_quality > 80) {
    digitalWrite(ALARM_LED, HIGH);
    tone(BUZZER, 2000);
  } else {
    digitalWrite(ALARM_LED, LOW);
    noTone(BUZZER);
  }
}

这个函数每200ms执行一次，通过map函数把电位器信号转换成0-360度风向角。BMP280的读取用现成库，空气质量这里偷懒用了随机数模拟，实际项目要接具体传感器。

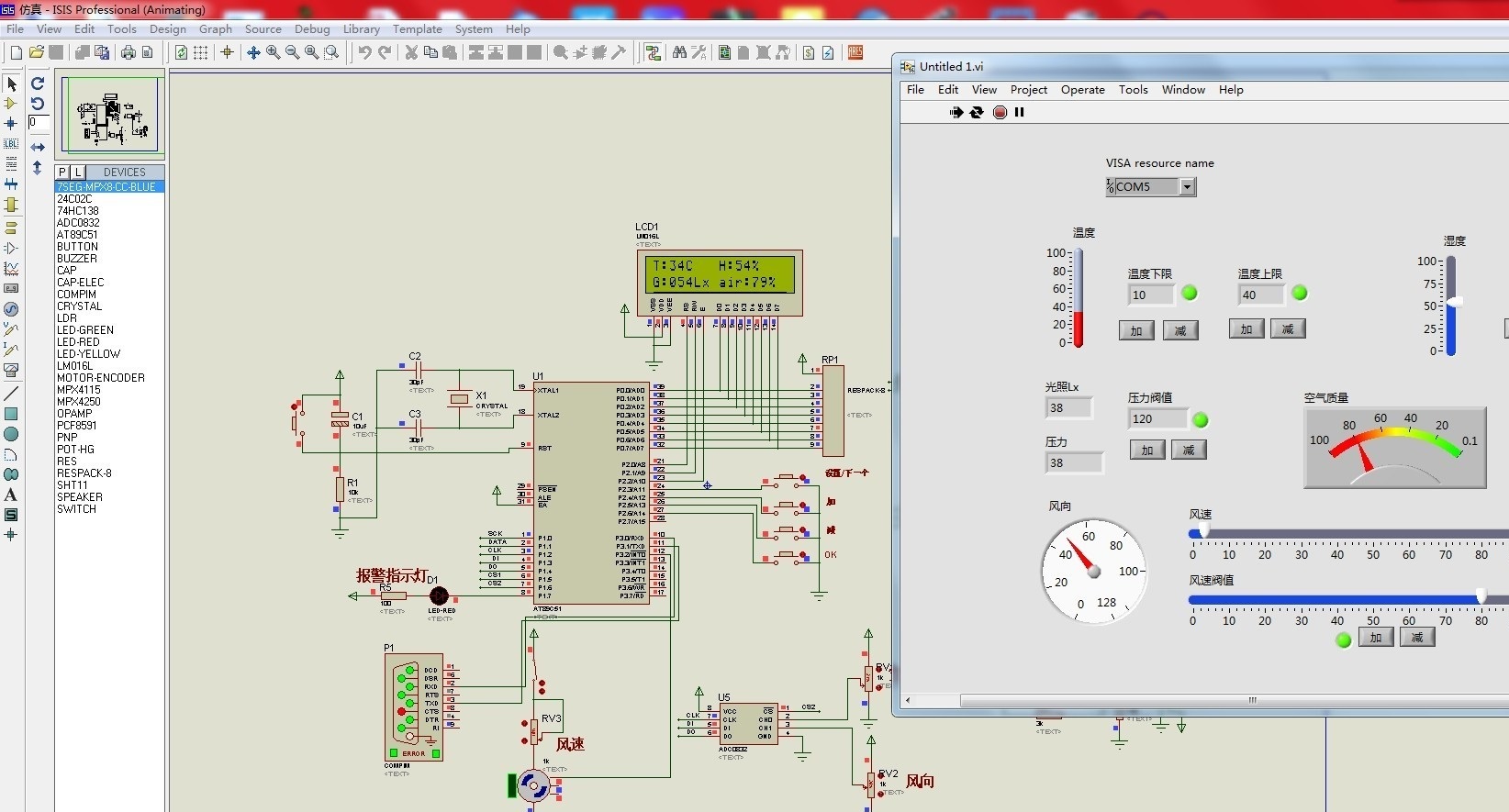

LabVIEW界面设计才是重头戏（图2），前面板做了个仪表盘风格：

• 雷达图显示实时风向
• 波形图表做历史曲线
• 布尔指示灯负责报警
• 谷歌地图控件显示GPS位置（模拟数据）

串口通信部分用了VISA模块，注意波特率要和Proteus里的COMPIM模块一致。这里有个坑——虚拟串口需要安装驱动，推荐用Virtual Serial Port Driver创建COM3/COM4对。

protues仿真与labview双向通信小型气象站 (1)PC机上实时显示气象站位置信息及气象信息，包括光照、压力、空气质量参数及风向、风速等; (2）异常信息报警功能; (3）具备串口通信功能，能实时发送测量数据到PC机; 包含仿真图，labview界面，流程图，程序，元器件清单，虚拟串口压缩包，原理图等等

数据解析代码框图（图3）用了字符串截取：

原始数据格式："L:1023,P:1013,A:65,W:270,S:5.2#"
↓
截取#号前内容 → 按逗号分割 → 字符串转数值
↓
绑定到对应显示控件

调试时建议先打开串口调试助手验证数据格式，避免LabVIEW里空等数据。

异常报警机制做了双重触发——硬件端直接控制声光报警，软件端超过阈值会弹出警示框并记录日志。在LabVIEW中用"比较"函数配合条件结构实现，阈值可以通过前面板实时调整。

元器件清单精简版：

Proteus部分：
ATmega328P ×1
BMP280 ×1
电位器 ×1
光敏电阻 ×1
COMPIM ×1

LabVIEW部分：
VISA串口模块
波形图表控件
地图控件（需安装NI插件）

这个项目最爽的是改参数不用重新烧录芯片，比如调整报警阈值直接在前端面板拖滑块就行。下次打算加上数据库存储和微信报警功能，有兴趣的小伙伴可以一起玩~（所需文件已打包，包含仿真文件、VI程序和虚拟串口配置教程）
