基于混合注意力机制与混合损失函数的U-Net医学图像分割系统设计与实现

摘要

针对医学图像中病灶边缘模糊、对比度低导致的分割精度不足问题，本文设计并实现了一种融合空间金字塔池化（SSPP）与通道注意力机制（CAM）的改进型U-Net分割系统。该系统在编码器-解码器架构中引入多尺度上下文信息提取模块与层级注意力重校准机制，并结合Dice Loss与交叉熵的混合损失函数进行优化。文章详细阐述了系统的网络拓扑结构、核心组件数学原理、混合损失函数构建策略及训练推理全流程实现，通过工程化视角展示了该系统在复杂医学影像分割任务中的有效性与鲁棒性。

1. 引言

医学图像分割是辅助诊断的关键步骤，其核心挑战在于如何从低信噪比、不均匀光照的图像中提取精确的病灶边界。传统的U-Net虽然通过跳跃连接保留了空间信息，但在深层网络中往往难以捕捉长距离依赖关系，且对微小特征的敏感度不足。本文提出的系统基于PyTorch框架，构建了UResnet架构，利用ResNet的残差块提取深层特征，结合SSPP扩大感受野以捕获多尺度上下文信息，并在解码路径中嵌入CAM模块，动态调整通道权重。此外，系统针对医学图像前景背景极度不平衡的特点，设计了联合损失函数，有效缓解了类别不平衡问题。

2. 网络架构设计与核心组件实现

2.1 编码器与瓶颈层设计
系统采用ResNet作为编码器骨干，利用BasicBlock构建深层特征提取网络。在瓶颈层，本文创新性地引入了空间金字塔池化模块（SSPP）。SSPP首先通过$1\times 1$卷积降维，随后利用不同尺度的自适应平均池化层（$1\times 1,2\times 2,4\times 4$）捕获不同尺度的上下文信息。这些多尺度特征经过上采样融合后，与原始特征拼接，显著增强了模型对不同大小病灶的适应能力。公式表达为：
$$\text{SSPP}(x)={\text{Conv}}_{1\times 1}([x,\text{Up}({\text{Branch}}_1(x)),\dots ,\text{Up}({\text{Branch}}_n(x))])$$

2.2 解码器与注意力机制
解码器路径采用双线性插值上采样，与编码器对应层特征图拼接。为了解决拼接后特征图的冗余问题，系统在每一级解码器后引入通道注意力模块（CAM）。CAM并行使用最大池化和平均池化捕获通道间的依赖关系，通过多层感知机（MLP）学习注意力权重，最后将权重与原始特征相乘。该机制强制网络关注最具判别性的特征通道，抑制背景噪声。具体计算如下：
$$M_c(F)=\sigma (\text{MLP}(\text{AvgPool}(F))+\text{MLP}(\text{MaxPool}(F)))$$
其中，$F$为输入特征，$\sigma$为Sigmoid函数。

3. 混合损失函数与优化策略

3.1 损失函数构建
医学图像分割面临严重的前景-背景像素不平衡问题，单一的交叉熵损失（Cross-Entropy, CE）往往导致模型偏向于预测背景。为此，系统采用了联合损失函数（Joint Loss），将体素级的CE Loss与区域级的Dice Loss结合：
$${\mathcal{L}}_{total}={\lambda }_{ce}{\mathcal{L}}_{ce}+{\lambda }_{dice}{\mathcal{L}}_{dice}$$
其中，${\mathcal{L}}_{ce}$用于优化分类置信度，${\mathcal{L}}_{dice}$用于优化区域重叠度。代码中通过JointLoss类实现了该逻辑，超参数$\lambda$默认设置为0.5，平衡了像素级分类与区域重叠的优化目标。Dice Loss的定义如下：
$${\mathcal{L}}_{dice}=1-\frac{2\sum p_i{g}_i+ϵ}{\sum p_i^2+\sum g_i^2+ϵ}$$
其中，$p_i$为预测概率，$g_i$为真实标签，$ϵ$为平滑项防止除零。

3.2 训练策略
系统使用Adam优化器，配合余弦退火学习率调度器（Cosine Annealing），使学习率在训练过程中平滑衰减，有助于模型跳出局部最优。训练过程中，系统实时计算混淆矩阵，并在GPU上直接统计IoU、Dice系数等指标，避免了数据传输开销。

4. 数据处理与推理系统实现

4.1 数据自适应处理
系统实现了高度自动化的数据处理流程。compute_gray函数在训练前自动扫描标签图像，统计存在的唯一灰度值并映射为连续类别索引，实现了对任意多分类任务的自适应。数据增强方面，系统实现了基于概率的随机翻转（水平与垂直），增强了模型的泛化能力。

4.2 推理与可视化系统

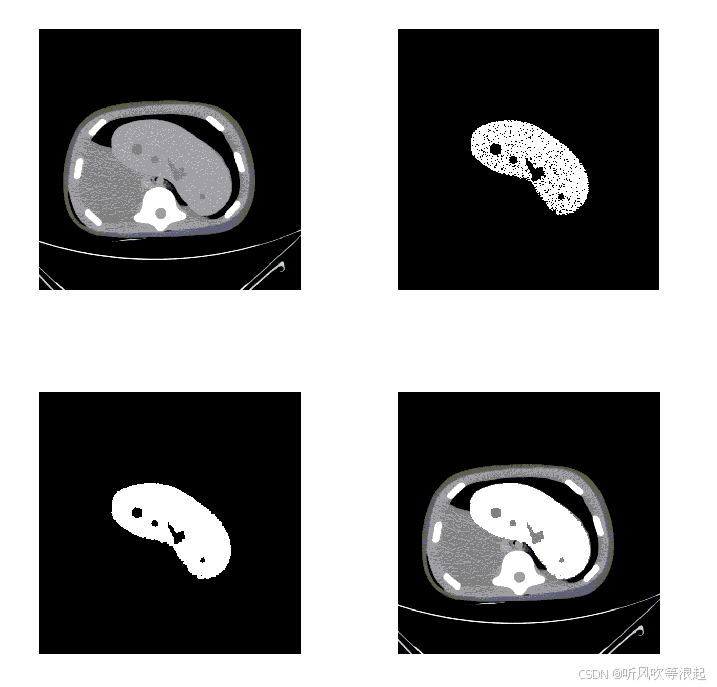

系统配套开发了基于PyQt5的图形化推理界面。在推理阶段，模型加载最佳权重（best.pth），对输入图像进行预处理后输出分割结果。后处理模块将预测的类别索引重新映射回原始灰度值，并利用OpenCV生成彩色叠加图。界面设计采用现代化布局，支持图像选择、结果显示与交互操作，极大地提升了系统的可用性。

5. 结论

本文详细解析了基于混合注意力机制的医学图像分割系统。该系统通过在U-Net架构中嵌入SSPP与CAM模块，有效解决了深层网络中空间信息丢失与通道特征冗余的问题。结合Dice与交叉熵的混合损失函数，系统在处理类别不平衡数据时表现出优异的鲁棒性。工程实现上，系统集成了自动化的数据处理、实时的指标监控及友好的图形界面，不仅具备较高的学术研究价值，也为临床医学影像辅助诊断系统的工程落地提供了可复用的技术范本。
